Замена вкладышей шкворней уаз патриот

Меняем шкворня на УАЗ Патриот своими руками

Шкворневой механизм автомобиля УАЗ Патриот, служит для соединения поворотного кулака со ступицей колеса. Данный узел является одним из основных управляющих элементов внедорожника, поэтому ему справедливо уделяется пристальное внимание грамотных автовладельцев. Но как и все другие механизмы, шкворня со временем изнашиваются и тогда уже нужно заняться их ремонтом. Вкратце о том, как это сделать и поведает данная статья.

Механизм в разрезе

Разновидности подходящие для Патриота

Для внедорожника существуют три основные разновидности шкворневого соединения:

  1. Заводской вариант – сферическая опора с пластиковыми вкладышами. Изготовитель выпускает УАЗ на облегченных и дешевых комплектующих, гарантируя надежность подвески при соблюдении умеренных условий эксплуатации. Требует периодической регулировки зазоров, ремонт производится по мере износа вкладышей.
  2. Усиленные шарниры с бронзовыми вкладышами – модификация для любителей «поколбаситься» на ухабах и буераках. Выпускаются в виде ремонтного комплекта мелкими производителями автомобильных запчастей (Ваксойл, Ниагара, Автогидравлика, Фактор, Соллерс, ИП Кузнецов и др.), предназначены для тяжелых дорожных нагрузок. Бывалые джиперы сразу рвутся поменять пластик на бронзу, чтобы не возникало проблем со шкворнями в загородных поездках.
  3. Подшипниковый шкворневой узел – недавняя разновидность, которая завоевывает все большую популярность у владельцев УАЗов. Не требует постоянного регулирования, и при качественных комплектующих и грамотной замене достаточно долговечны. Недостатками являются сложность монтажа и невозможность полевого ремонта.

Замена шкворней на Патриоте производится в случае появления люфтов в передней подвеске или для профилактики перед сложной поездкой. Одним из результатов установки подшипникового механизма является заметное улучшение управляемости машины. Алтайский производитель Ваксойл предлагает шкворня с заданным углом кастора +5 или +8, который также влияет на облегчение вождения.

Основные этапы замены шкворней на УАЗ Патриот

Рассмотрим только отдельные операции, относящиеся именно к замене шкворневого узла своими руками. Остальные предварительные процедуры достаточно понятны и не требуют тщательного разбора.

  • необходимо открутить крепления рулевых тяг к поворотному кулаку и освободить полуось от ступицы;
  • откручиваем болты крепления шкворней и специальной насадкой

Откручиваем гайку крепления

выворачиваем крепежную гайку. Этот спецключ обычно входит в комплект поставки новых шкворней Ваксойл или продается отдельно;

  • снимется сальник шара поворотного механизма и вытаскивается кулак и шаровая опора;
  • старая смазка вычищается, использованные прокладки заменяются на новые, производится ревизия резьбовых соединений и крепежных метизов. По необходимости нужно заменить изношенные гайки и болты, чтобы гарантировать их надежную работу в будущем;
  • замена пластикового вкладыша на бронзовый производится просто – старый удаляется, новый устанавливается на его место;
  • при монтаже подшипникового шкворня срезаются старые сферические чашки, поверхность чулка зачищается, и с помощью сварки закрепляются новые втулки, которые нужно идеально выставить во избежание перекосов;

    Дополнительные рекомендации

    Установленные шкворня на бронзовых вкладышах требуют последующей регулировки через 500 км щадящего обкатывания из-за естественной усадки. Производитель Ваксойл-сервис дает на свой комплект трехлетнюю гарантию или 100 тысяч километров пробега при качественном монтаже. Остальные изготовители дают подобные обязательства.

    Подшипниковые узлы менее прихотливы к последующему обслуживанию. Надежность их работы удостоверяется на первой тысяче километров.

    УАЗ Патриот относится к автомобилям, требующим постоянного внимания владельца. Будьте бережны и обходительны со своим железным другом!

    Как заменить и отрегулировать шкворня на подшипниках УАЗ Патриот своими руками

    В передней оси автомобилей УАЗ Патриот имеются шкворневые узлы и шарниры равных угловых скоростей, которые обеспечивают передачу крутящего момента на колеса в любом их положении. Чтобы узел работал исправно, нужно знать, как обслуживать и менять шкворень.

    В сегодняшней статье мы с вами подробно разберем что такое шкворень и где он находиться на Патриоте, а так же я дам вам пошаговую инструкцию по замене регулировке и протяжке этой детали.

    Что такое «Шкворень» на УАЗ Патриот и где он находится

    Шкворень на автомобиле УАЗ Патриот — это специальный узел отвечающий за поворот колеса в строго ограниченном диапазоне.

    Шкворни УАЗ имеют следующие функции:

    1. Выступают в роли осей, вокруг которых может качаться поворотный кулак;
    2. Выступают в роли соединительных компонентов, объединяющих шаровую опору и поворотный кулак в единый узел;
    3. Выступают в роли несущих компонентов, которые обеспечивают необходимую жесткость шкворневого узла, а также воспринимают возникающие во время движения автомобиля моменты сил от поворотного кулака (а он, в свою очередь, от колеса) и передают их на балку моста.

    Шкворни УАЗ, несмотря на простую конструкцию, играют важную роль в функционировании переднего моста внедорожника, а значит и всего автомобиля.

    Технические характеристики детали

    Шкворень представляет собой деталь в виде двух цилиндров разного диаметра, выточенную из цельной заготовки. На торце верхней (широкой) части, в его центре, выточен канал с резьбой для установки пресс-масленки. Рядом, со смешением от центра, высверлен канал меньшего диаметра с гладкими стенками под установку стопорного штифта. На боковой поверхности нижней (узкой) части предусмотрена кольцевая выточка для распределения смазки. Также в шкворне может выполняться сквозной продольный канал для смазки всего узла в сборе.

    Механизм шкворни УАЗ Патриот в разрезе

    Шкворень широкой частью запрессовывается в корпус поворотного кулака и фиксируется стальной накладкой (она удерживается четырьмя болтами), а проворачивание предотвращается штифтом. Своей узкой частью шкворень устанавливается в бронзовую втулку, запрессованную в корпус шаровой опоры. Втулка калибруется таким образом, чтобы шкворень мог проворачиваться в ней без заклинивания. Между широкой частью шкворня и корпусом шаровой опоры укладываются металлические прокладки, с помощью которых осуществляется центровка всего шкворневого механизма. Для облегчения поворота и снижения интенсивности износа деталей шкворни установлены под небольшим углом.

    Читать еще:  Ниссан х трейл колодки ручника замена

    Работает механизм с данными шкворнями просто: при выполнении маневра поворотный кулак посредством сошки отклоняется от среднего положения, шкворни поворачиваются своими узкими частями во втулках, запрессованных в корпусе шаровой опоры. При поворотах консистентная смазка из канала шкворня поступает в выточку в его нижней части, где распределяется в пространстве между шкворнем и втулкой — это снижает силы трения и сокращает интенсивность износа деталей.

    Видео: Шкворень УАЗ Патриот – за что отвечает и какие функции выполняет

    Преимущества и недостатки шкворня на подшипниках и на бронзовых вкладышах

    Каждого новичка в среде патриотоманов волнует вопрос, какие лучше поставить шкворневые соединения. Среди джипперов нет однозначного мнения по необходимости комплектовать УАЗ Патриот поворотным кулаком с опорами качения. Замена шарнирного узла на подшипниковый достаточно трудоемка и не дешевая.

    Преимущества:
    1. Не требуют столь частой проверки и подтяжки. Если натяг сохранен, ходят очень долго.
    2. Низкое трение даже при сильном натяге.
    3. Большой выбор готовых комплектов в продаже

    Недостатки:
    1. Трудность правильной установки (об этом далее)
    2. Подшипник 30203, на котором сделаны большинство комплектов, кажется слабоватым немного. Хотя заявленных 18кН грузоподъемности должно бы и хватать, чисто теоретически.
    3. Менее стойки при экстремальных нагрузках
    4. Боятся попадания воды.
    5. При работе без натяга быстро выходят из строя
    6. В запущенных случаях возможен аварийный отказ с разрушением подшипника и заклиниванием

    Основные причины выхода из строя шкворня УАЗ Патриот

    Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик. В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла. Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

    Если слышится непрерывный стук в передней подвеске, значит нужна замена шкворней на УАЗ

    Видео: Преимущества и недостатки шкворня фирмы Ваксойл

    Регулировка и протяжка шкворня на УАЗ Патриот – пошаговая инструкция

    При возникновении небольших зазоров шкворней на УАЗ Патриот производится регулировка без полной разборки поворотного механизма. Для этого необходимо:

    • Зафиксировать УАЗ на ровной площадке, поднять домкратами передний мост и снять передние колеса.
    • Снять защитные накладки и прокладки на зажимных втулках шкворневого соединения.
    • Осадить несколькими ударами шкворневой палец для уменьшения предварительного натяга.
    • Используя специальный ключ, подтянуть зажимную втулку до устранения возникших люфтов.
    • Протяжка производится на 10-12º, момент затяжки не более 30 Нм.
    • Регулировочные действия нужно производить поочередно на верхней и нижней опоре.
    • После этого проверяется усилие при движении поворотного кулака, которое должно быть свободным. Выполняется смазка зажимных втулок, затем устанавливаются прокладка с защитной крышкой.

    Когда люфт подвески Патриота значительный, и простая регулировка не поможет, необходимо заменить вкладыши шарового соединения, чтобы избежать его окончательной поломки. В этом случае производится полная разборка передней подвески и последующая регулировка шкворневого механизма.

    Замена шкворня на Патриоте своими руками – пошаговая инструкция

    Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

    1. Установите машину на ровную площадку и включите ручной тормоз.
    2. Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
    3. Установите под машину страховочную подпорку и снимите колесо.
    4. Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
    5. Открутите два болта и снимите скобу суппорта.
    6. Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
    7. Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
    8. Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
    9. Отсоедините провод ABS.
    10. Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
    11. Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
    12. Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
    13. Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
    14. Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
    15. Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
    16. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.
    Читать еще:  Замена троса ручного тормоза лада гранта

    На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

      1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
      2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
      3. Вытаскивают палец.
      4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
      5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
      6. Тщательно очищают от старой смазки места вкладыша и пальца.
      7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
      8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
      9. Заполняют вкладыш смазкой.
      10. Вставляют шаровую опору в поворотный кулак.
      11. Вставляют верхний и нижний пальцы.
      12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

    Вне зависимости от типа шарнира, при установке и затяжке необходимо обеспечить одинаковое расстояние от шаровой опоры до поворотного кулака сверху и снизу. Зазор измеряйте с помощью штангенциркуля. Максимальная разница зазоров – 0,2 мм.

    Особенности замены шкворней на автомобиле УАЗ Патриот

    Шкворневой механизм – это специальная конструкция, с помощью которой соединяется поворотный кулак, а также ступица колес. Этот узел – один из самых основных элементов, которые отвечают за процесс управления отечественным внедорожником (ведь именно благодаря агрегату осуществляется поворот колеса в определенном диапазоне). Таким образом, важно постоянно следить за исправностью элемента, и, в случае необходимости, провести своевременную замену шкворней УАЗ Патриот.

    Причины поломки элемента

    Как правило, замена шкворней на УАЗ Патриот требуется в таких случаях:

    • естественная выработка ресурса;
    • механические повреждения;
    • агрессивный стиль вождения;
    • разбалансировка колес;
    • утечка смазки;
    • использование некачественных комплектующих;
    • эксплуатация в тяжелых условиях.

    Все это приводит к неисправности шкворня на УАЗ Патриот на подшипниках. При этом езда с поломанным элементом может быть небезопасной, так что важно постоянно следить за его состоянием.

    Исходя из качества шкворня на подшипниках УАЗ Патриот, а также особенностей эксплуатации транспортного средства, ремонт элемента может потребоваться через 30-200 тыс. км пробега.

    Признаки неисправности элемента

    Понять, что необходима регулировка шкворней на УАЗ Патриот, можно по появлению люфтов в передней части подвески. Стоит отметить, что такая процедура иногда проводится и перед сложными поездками. Установка нового шкворня на Патриот на подшипниках позволит существенно улучшить управляемость транспортного средства. Кроме того, качественные комплектующие делают процесс вождения намного более простым и удобным.

    Теперь же поговорим о том, как подтянуть шкворня на УАЗ Патриот (видео на нашем сайте поможет вам с решением этой задачи).

    Основные разновидности деталей

    Перед тем, как проводить замену шкворней УАЗ Патриот, следует знать, что для этого внедорожника подходят следующие разновидности комплектующих:

    • заводские (пластиковые). Представляют собой сферическую опору с рядом пластиковых вкладышей. Модели облегченные, недорогие. Подходят для эксплуатации в умеренных условиях. Периодически тут требуется регулировка шкворней УАЗ, ремонт необходимо делать, исходя из силы износа вкладышей;

    • на втулках. Хорошо подходят для спокойной езды. На асфальте будут служить достаточно долго, но частые ямы, камни и лежачие полицейские приводят к сильному износу узла;
    • усиленные. Используются вкладыши из бронзы. Оптимальный вариант для тех, кто любит ездить по не самому качественному дорожному покрытию, а также съезжать с трассы. Их выпуск осуществляет небольшими производителями, такими как Автогидравлика, ИП Кузнецов, Ниагара и пр. Поставляются в виде ремкомплекта. Хорошо подходят для повышенных нагрузок, регулировка шкворней УАЗ Патриот такого типа требуется намного реже;

    • шариковые. Весьма долговечные и надежные. Отличаются простотой своей конструкции. Правда, очень требовательны к качеству монтажных работ. С другой стороны, если правильно все установить, то узел будет почти полностью герметичным, так что отпадает нужда в дальнейшей регулировке;
    • подшипниковые шкворневые узлы. Самая новая модель, при этом популярность подобных запчастей постоянно возрастают. Регулировка шкворня на подшипниках УАЗ Патриот практически не требуется, при правильной эксплуатации и должном обслуживании элементы будут очень долговечными и надежными. Правда, установить их достаточно сложно, а провести ремонт в полевых условиях и вовсе невозможно – требуется специальное оборудование.
    Читать еще:  Замена гидрокомпенсаторов на механику шевроле нива

    Какие инструменты нам понадобятся

    Для замены шкворня УАЗ Патриот на подшипниках нам понадобится наличие:

    • домкрата;
    • страховочной подставки;
    • набора ключей и отверток;
    • набора головок и ключа-трещотки;
    • динамометрического ключа;
    • мощного воротка и удлинителя из трубы;
    • чистых тряпок;
    • противооткатных упор;
    • невысокой табуретки.

    Кроме того, выполнить все в одиночку достаточно сложно, так что придется позвать помощника или помощницу.

    Этапы проведения ремонтных работ

    Для тех, кто хочет провести замену шкворней на УАЗ Патриот своими руками, поможет видео, расположенное на нашем сайте. В нем подробно описан процесс проведения подобных ремонтных работ. При этом алгоритм необходимых действий достаточно простой, так что с этим смогут разобраться даже люди, далекие от авторемонта.

    Меняя шкворни на подшипниках на УАЗ, выполняем следующие операции:

    • откручиваем крепежи рулевых тяг, освобождаем полуось;
    • при помощи особой насадки откручиваем болты шкворней;
    • снимаем сальник, вытаскиваем кулак и шаровую опору;
    • вычищаем старую смазку, меняем изношенные прокладки. Также стоит обратить внимание на качество крепежных элементов. При необходимости, следует заменить гайки и болты;
    • меняем пластиковый вкладыш на бронзовый элемент;
    • срезаем изношенные сферические чашки, зачищаем поверхность чулка, привариваем новые втулки (важно их идеально ровно выставить, чтобы отсутствовали перекосы);

    • запрессовываем в эти комплектующие обоймы конических подшипников;
    • наносим новую смазку на поверхности, собираем подвеску (в обратном порядке);
    • при монтаже шаровой опоры ориентируемся по крепежам, место расположения корпуса поворотного кулака стоит заранее отметить (например, при помощи краски);
    • перед тем, как установить шкворневые пальцы, их нужно смазать (если речь идет о подшипниковой модификации, надевается коническая опора, которую запрессовывают с помощью гайки);
    • проводят регулировку механизма управления, пока полностью не исчезнут люфты.

    Наглядно увидеть все это можно в видео как поменять шкворни на УАЗ Патриот:

    В то же время, если вы не уверены в своих силах, демонтаж неисправного элемента и установку нового шкворня на подшипниках на УАЗ Патриот стоит доверить в руки профессионалов. Они станут гарантией качества выполненных работ.

    Дополнительные советы

    Если вы устанавливали элемент с бронзовыми вкладышами, через 500 км пробега потребуется регулировка шкворней УАЗ Патриот в силу естественной усадки. Модели на подшипниках не такие прихотливые, качество их работы нужно проверять через 1000 км. При этом нужно помнить, что менять элементы нужно одновременно с двух сторон.

    Если выполнить все правильно и приобрести неплохие запчасти, то они прослужат вам около 100 тыс. км пробега. В любом случае, важно тщательно следить за состоянием элементов, иначе могут возникнуть проблемы с управлением транспортным средством.

    UAZ Patriot 3runner › Logbook › замена вкладышей на бронзу и шкворней на обслуживаемые

    Все банально. Не слушал никого, верил в отечественное производство, доверился родным шкворням.
    За 2000 км резину съело на 1.5-2 мм с внешней стороны на обоих передних. Благо я не переживаю, ибо Нанканг…

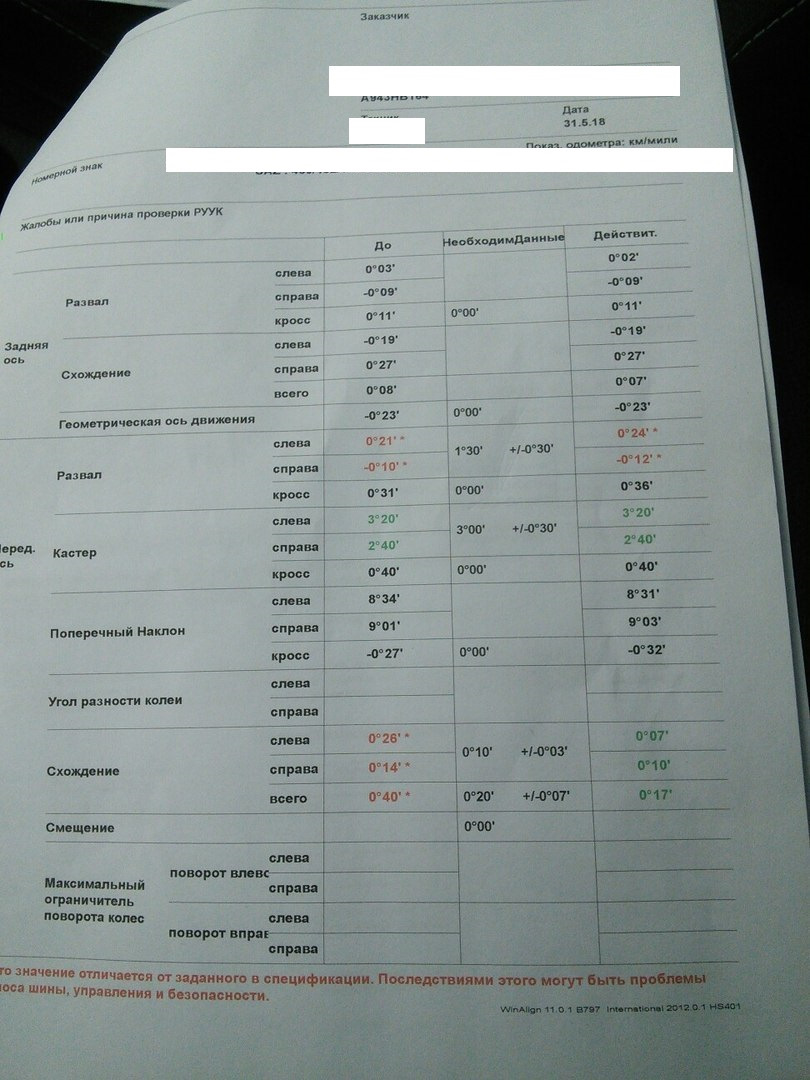

    Доехал на схождение, потратил полторашку, зато вышел на след:

    Ага, приплыли. 32000км, давно пора. У Валеры(fiks696) покупаю шкворенья, прокладки и смазку со сшприцем. Теперь все будет по-взрослому: металл и тавотницы 🙂

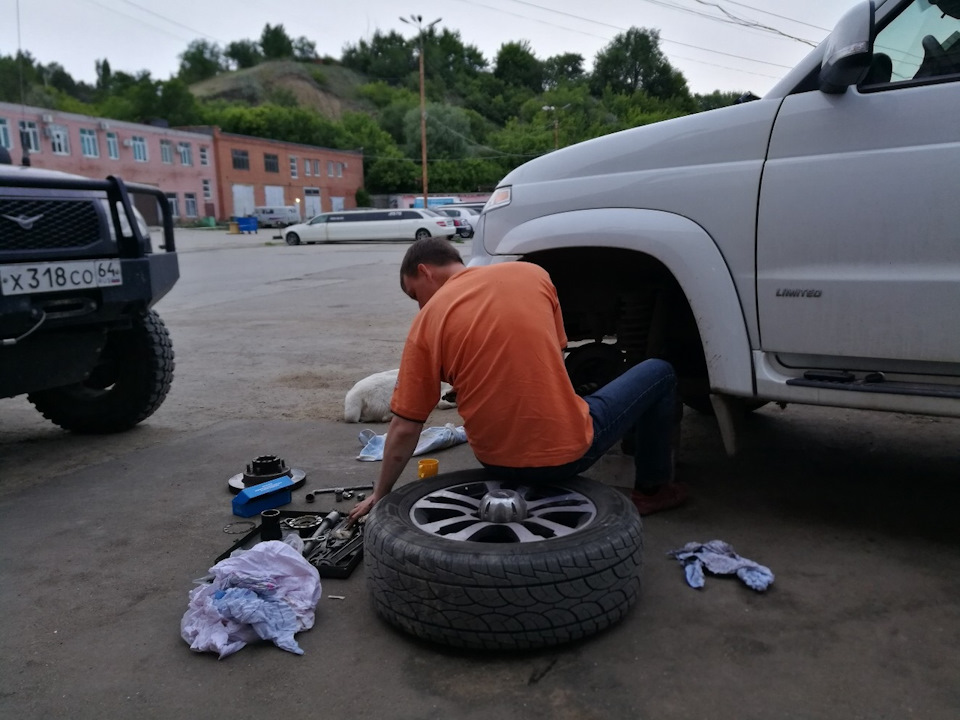

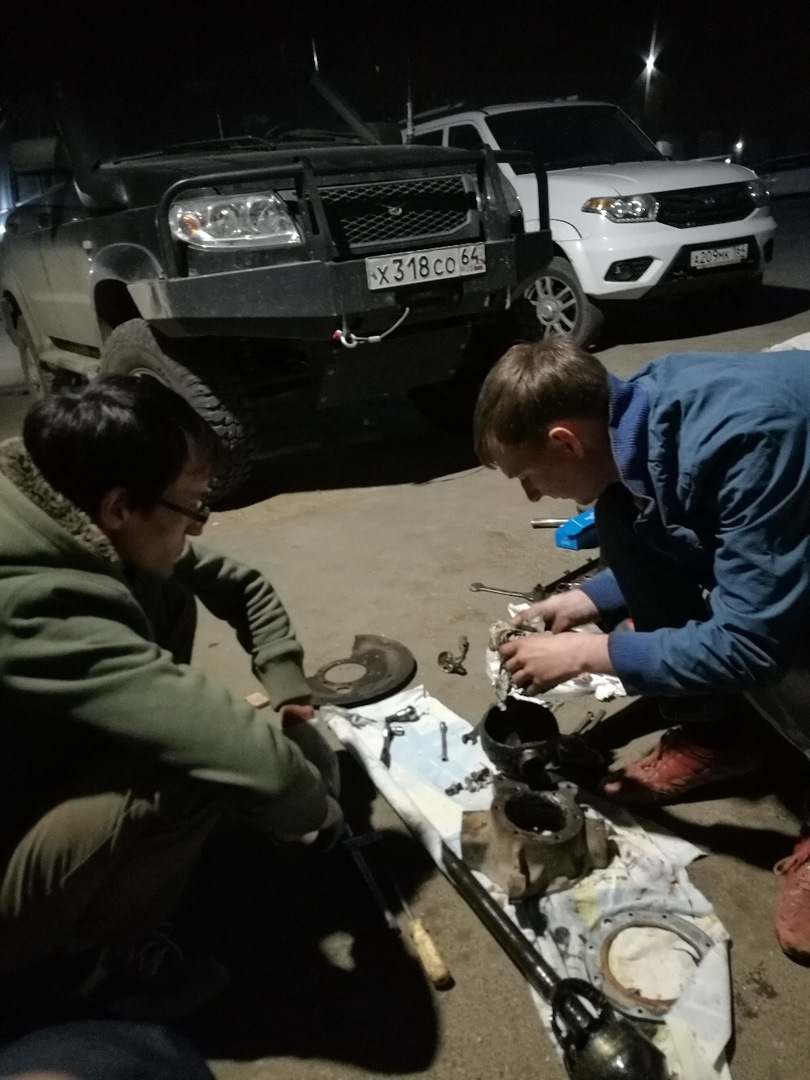

    Посмотреть на кончину шкворней приехал еще и мой друг Павел, еще один счастливый перевозчик запчастей в багажнике. Три уазовода на 20 квадратных метрах, это вообще законно? 🙂

    Отдельное спасибо сразу хочу передать моему другому другу, который едет в места не столь отдаленные ни за что…

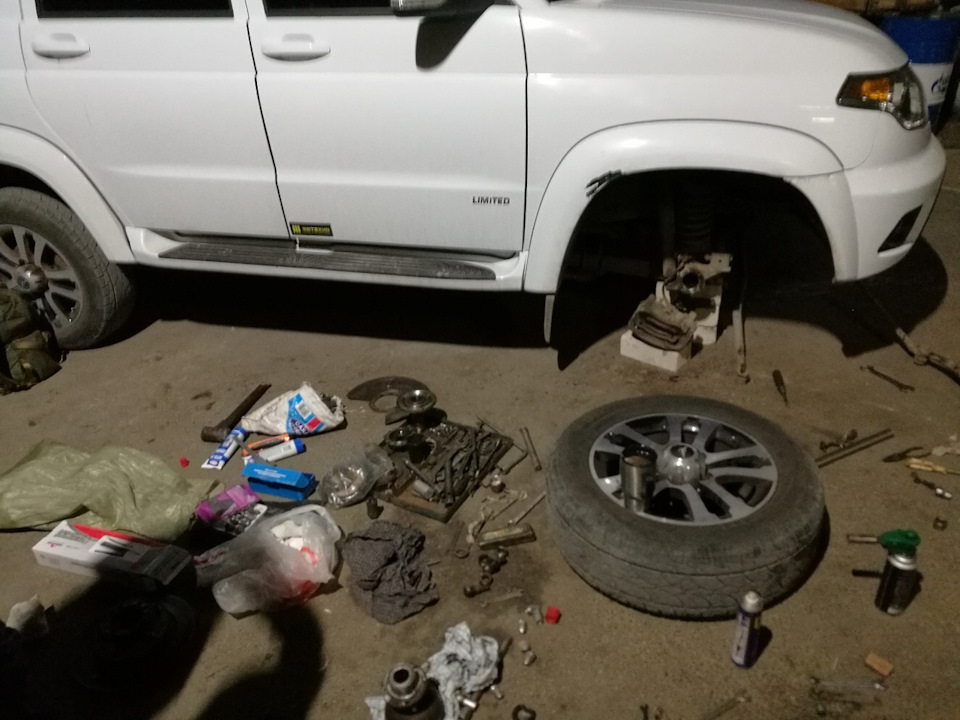

    В этом творческом беспорядке

    невольно вспоминается анекдот, что «один потерял, другой сломал»
    Левая сторона еще более-менее живая, износ шкворней заметный, но до убивания других элементов дело не дошло, а вот правая сторона куда печальнее…
    Во-первых грели горелкой почти все гайки, вдшка и вороток не помогли.

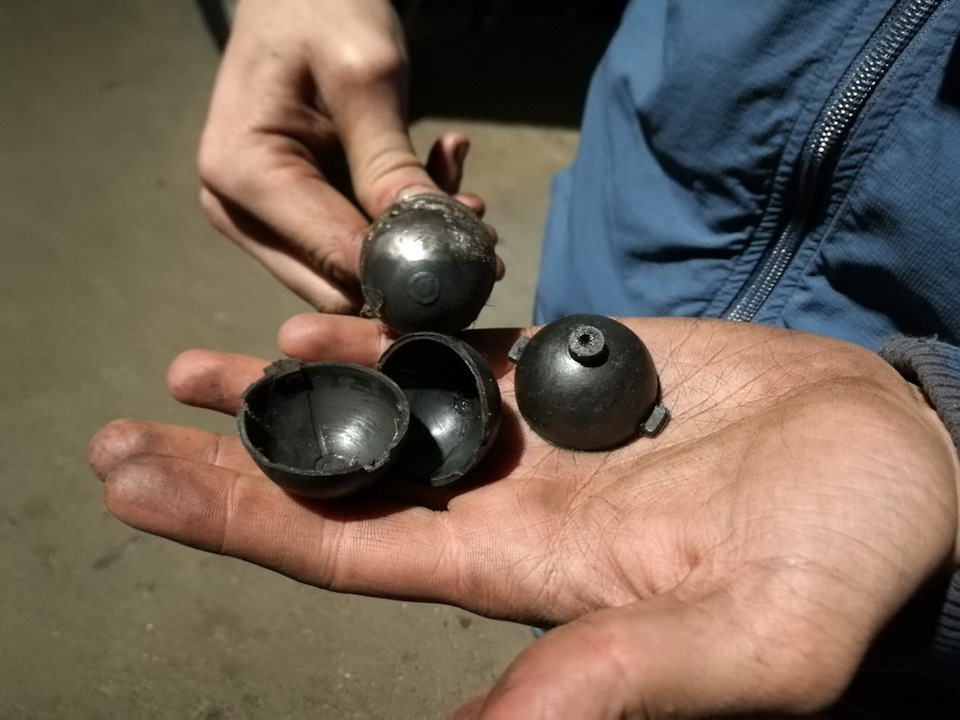

    Во-вторых владыши там были настолько убитые, что на одном лопина, а другой просто размазан по шкорню.

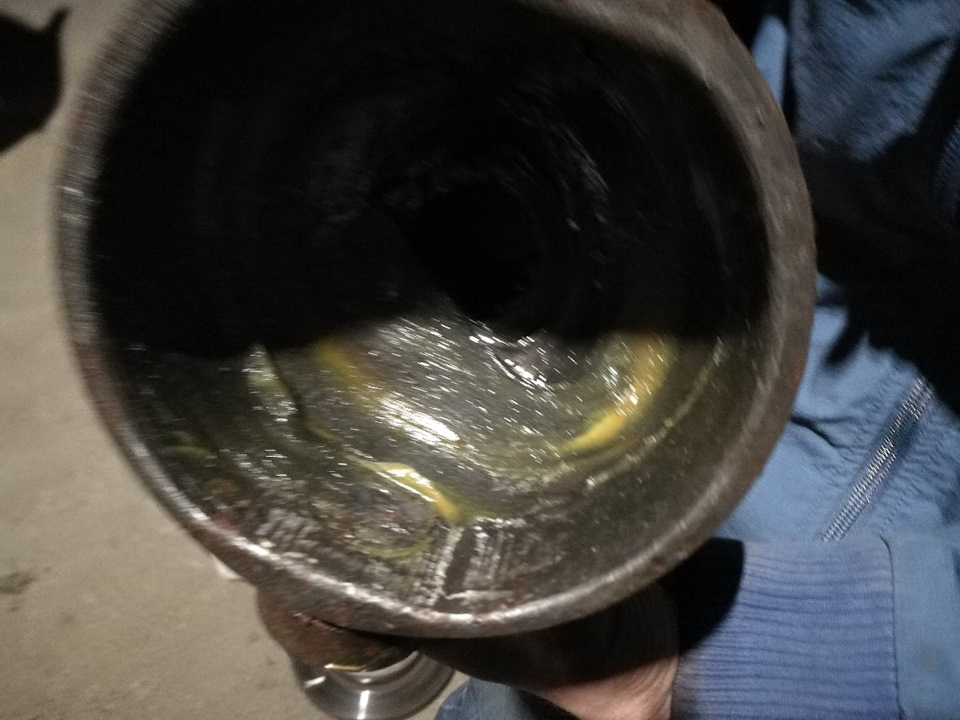

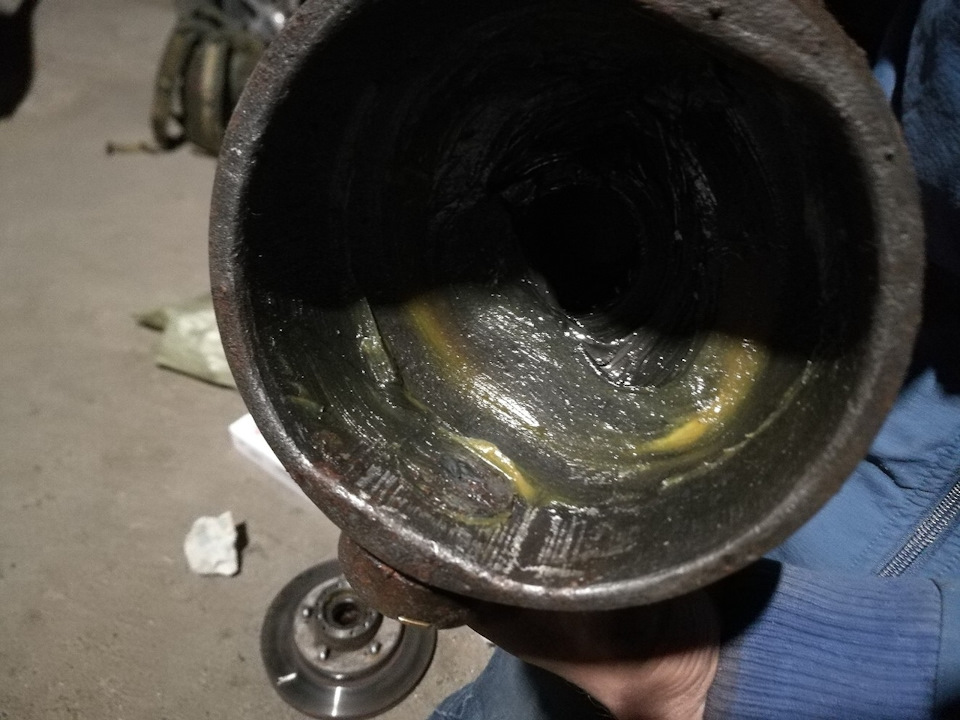

    В-третьих из-за изношенных шкворней пошло биение шруса, развальцевало бронзовую втулочку в чулке, во вторых шрус касался шопка, издавая непередаваемые звуки труб Иерехона.

    Это из планового.

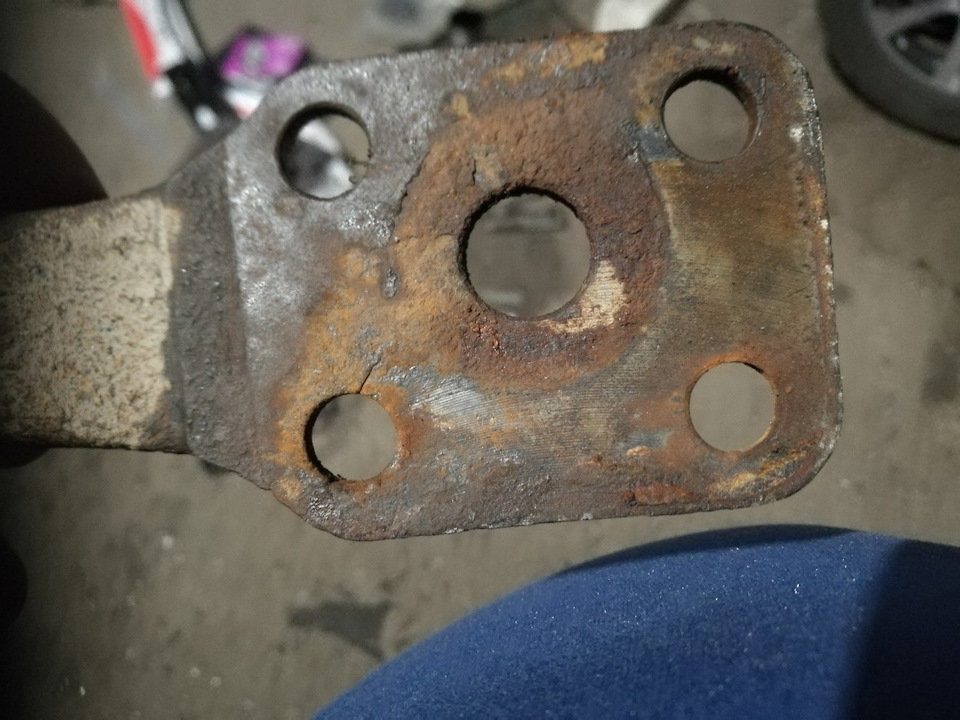

    Чтож, есть еще и внеплановые расходы: лопнутая сошка ( скорее всего от перетянутого сухаря)
    Оба шруса с огромным люфтом, уже начинаю ждать хруст. Рулевые наконечники (один родной — необслуживаемый, другой заменен по гарантии на 14000км) — на выброс. Ржавые шопки (читай здесь почему), т.к. с завода смазки в них было, как бы помягче сказать, ну помазано один раз тем самым пальцем. В итоге на шопках следы коррозии, полировать их никто не собирается естественно, сколько проживут. На этот раз даже валенок на шопке был смочен маслом 🙂

    В добавок к материальным тратам, моральному расстройству, еще и временные траты. На две стороны ушло, правда неспеша, по 6-7 часов на каждую, что в купе с недавней поломкой подрулника, приводит меня в лютое негодование. Надеюсь это те болячки, которые вылезли и дальше все будет ровно.
