Замена троса газа ваз 2110 8 клапанов

Замена троса газа ваз 2110 8 клапанов

В устройстве автомобиля важна каждая мелочь, даже такая, как тросик газа. От его качественной работы зависит функциональность всего механизма транспортного средства. В данной статье наши специалисты рассмотрят нюансы замены тросика газа на ВАЗ-2110 инжектор.

Что такое тросик газа

Под тросиком газа автолюбители понимают трос дроссельной заслонки, которая играет важную роль в правильной работе транспортного средства. Заслонка дросселя представляет собой конструктивную деталь системы впуска топлива в двигатель внутреннего сгорания. Основная ее функция – регулирование количества подаваемого воздуха в двигатель для топливовоздушной смеси. Данная заслонка стоит между воздушным фильтром и впускным коллектором. Если заслонка дросселя открывается, то давление во впускной системе сравнивается в атмосферным. Если же она находится в закрытом положении, то давление падает до вакуумного. Такое действие дроссельной заслонки необходимо для усиления работы тормозной системы автомобиля и для продувания адсорбера в системе улавливания бензиновых паров.

Для открытия и закрытия заслонки дросселя используется специальный тросик. Вот именно на него и приходится основной момент износа во время работы заслонки.

Когда тросик газа нуждается в замене

Как определить момент, когда трос заслонки дросселя ВАЗ-2110 требует замены? Специалисты рекомендуют обращать внимание на следующие моменты в работе этой детали транспортного средства:

  • нет возможности произвести регуляцию привода дроссельной заслонки;
  • нажимая педаль акселератора, заслонка не может открываться и закрываться в полном объеме;
  • металлическая часть тросика начала «лохматиться» (это можно заметить зрительно при проверке внутренних деталей автомобиля);
  • при работе заслонки дросселя газовый трос постоянно заедает.

Если вы обнаружили в работе своего транспортного средства одну из названых проблем, то нужно незамедлительно купить новый тросик для заслонки дросселя и произвести его замену.

Как произвести замену тросика газа на ВАЗ-2110: пошаговая инструкция

Процедуру замены газового троса можно провести самостоятельно, а для его последующей настройки будет нужен напарник, который будет нажимать педаль газа.

Данная процедура проводится только тогда, когда двигатель находится в холодном состоянии. В противном случае возникает опасность получить ожоги во время проведения работ по замене тросика.

Чтобы правильно произвести замену данного тросика на ВАЗ-2110, нужно придерживаться следующей пошаговой инструкции:

  1. Подготовить необходимые инструменты:
  2. отвертки разных размеров;
  3. пассатижи – большие и тонкие.
  4. Произвести демонтаж троса заслонки дросселя:
  5. снимается воздушный патрубок (это необходимо, чтобы данная деталь не мешала при дальнейших действиях с тросиком), ослабляются винты на стяжных хомутах;
  6. при помощи отвертки отсоединяется вентиляционный шланг картерных газов;
  7. снимается стопорная пружина, удерживающая сектор;
  8. рукой извлекается основная деталь из паза при повороте сектора против часовой стрелки;
  9. трос отсоединяется от узла дросселя.
  10. Извлечение тросика из кронштейна:
  11. для 16-клапанных автомобилей – с помощью тонких плоскогубцев вынимается стопорная пластинка (благодаря ей осуществляется регулирование тросика) и извлекается из кронштейна на впускном коллекторе средняя часть тросика вместе с его держателем;
  12. для 8-клапанных автомобилей – ослабляется гайка, отодвигается резиновый чехол, вынимается из кронштейна средняя часть троса;
  13. сам трос протягивается через пластиковый хомут, который предварительно разрезается.
  14. Извлечение троса из салона транспортного средства:
  15. отверткой отсоединяется край тросика от педали газа.
  16. Изъятие его из подкапотного пространства (просто вытягивается из салона).
  17. Установка новой детали:
  18. трос засовывается через моторный отсек;
  19. один край просовывается в салон, присоединяется к педали газа;
  20. второй край крепиться к заслонке дросселя.

После выполнения процедуры замены тросика газа обязательно выполняется его регулировка:

  1. Попускаются хомуты на соединениях впускной трубы и дроссельного корпуса, на стыковке шланга большого вентиляционного круга картера и штуцера, что располагается на крышке головки блока.
  2. Проверяется работа заслонки дросселя (для этого понадобится помощь напарника):
  3. при полностью утопленной педали газа она открыта в полном объеме;
  4. при полностью отпущенной педали газа она полностью закрыта.

Если в результате проверки выявлено, что дроссельная заслонка открывается не в полном объеме, то нужно попустить гайку на кронштейне, вторую от конца троса и закрутить первую гайку.

Если заслонка дросселя не закрывается в полном объеме, в таком случае следует попустить первую гайку от конца троса и затянуть вторую гайку.

Регулировка тросика газа ВАЗ-2110 считается законченной, когда заслонка будет функционировать в полном объеме во время нажатия и отпускания педали акселератора.

Трос привода дроссельной заслонки заменяем, если он заедает в оболочке или поврежден

Приступать к выполнению работы следует только после остывания двигателя до безопасной температуры (не выше 45°C).

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. На двигателях 2112, 21124 и 21114 снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).

3. Снимаем шланг подвода воздуха к дроссельной заслонке (см. «Дроссельная заслонка — регулировка привода»).

Шланг будет мешать, особенно при монтаже нового троса.

4. Шлицевой отверткой поддеваем стопорную пружину и снимаем ее с сектора.

5. На двигателях 2112, 2111 и 21114 снимаем пластмассовый наконечник троса (3), отворачиваем гайку (2) и извлекаем трос из кронштейна.

На двигателе 21124 снимаем стопорную пластину оболочки троса и вытягиваем оболочку троса из резинового держателя (см. «Дроссельная заслонка — регулировка привода»). Извлекаем трос вместе с резиновым держателем из кронштейна крепления оболочки троса.

7. Повернув сектор против часовой стрелки до упора, извлекаем наконечник троса из прорези сектора.

8. На 8-клапанном двигателе протягиваем трос с оболочкой через пластмассовый хомут или разрезаем хомут кусачками (при установке потребуется новый хомут).

Читать еще:  Установка обгонной муфты на генератор

На 16-клапанном двигателе операция выглядит следующим образом:

8. Под панелью приборов, поддев отверткой, отсоединяем наконечник троса привода дроссельной заслонки от рычага педали «газа».

9. Вытягиваем конец троса из салона через отверстие перегородки моторного отсека и снимаем трос вместе с резиновым держателем.

Устанавливаем трос привода дроссельной заслонки в обратной последовательности.

После установки троса регулируем привод дроссельной заслонки и устанавливаем воздухоподводящий шланг (см. «Дроссельная заслонка — регулировка привода»).

Примечание. Работа по замене троса привода дроссельной заслонки показана на инжекторном двигателе ВАЗ 21124 (1,6i). Особенности выполнения снятия и замены троса на двигателе ВАЗ 2112 (1,5i) указаны в тексте.

Рекомендация. Трос привода дроссельной заслонки заменяют, если он заедает в оболочке или поврежден.

Предупреждение. Приступать к выполнению работы следует только после остывания двигателя до безопасной температуры (не выше 45°С).

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. п. 2а «Подготовка автомобиля к ТО и ремонту»).

2. Снимаем шланг подвода воздуха к дроссельной заслонке.

Примечание. Шланг подвода воздуха к дроссельной заслонке будет мешать, особенно при монтаже нового троса.

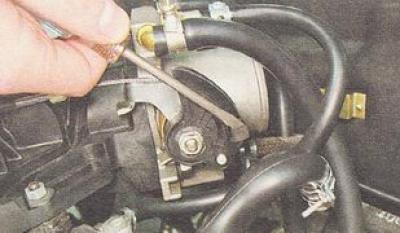

3. Шлицевой отверткой поддеваем стопорную пружину и снимаем ее с сектора.

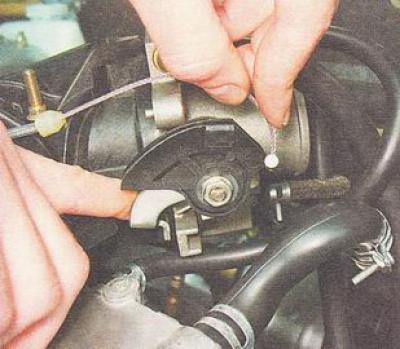

4. Повернув сектор против часовой стрелки до упора, извлекаем наконечник троса дроссельной заслонки из прорези сектора.

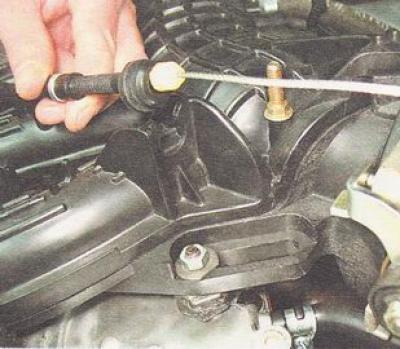

5. На инжекторном двигателе ВАЗ 21124 (l,6i): снимаем стопорную пластину оболочки троса привода дроссельной заслонки и вытягиваем оболочку троса из резинового держателя. Извлекаем трос привода дроссельной заслонки вместе с резиновым держателем из кронштейна крепления оболочки троса (кронштейн выполнен заодно с впускным модулем).

На инжекторном двигателе ВАЗ 2112 (l,5i): снимаем пластмассовый наконечник троса (3) и отворачиваем гайку (2). Извлекаем трос привода дроссельной заслонки из кронштейна.

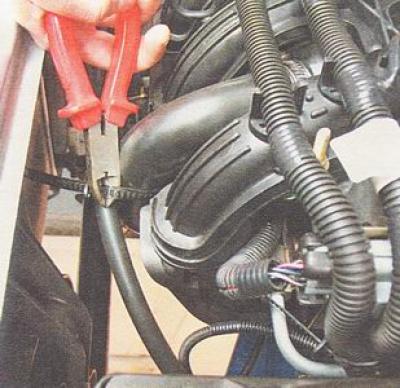

6. Протягиваем трос с оболочкой через пластмассовый хомут или разрезаем хомут кусачками (при установке потребуется новый хомут).

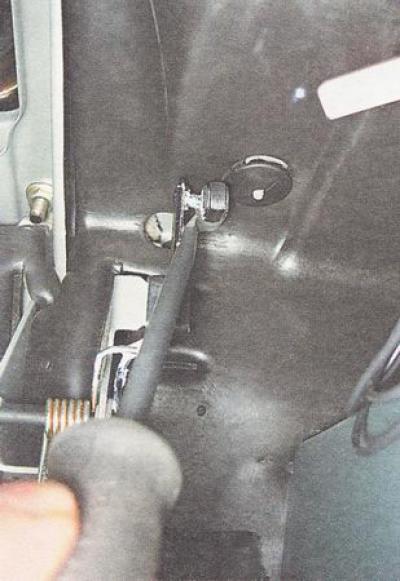

7. Под панелью приборов, поддев отверткой, отсоединяем наконечник троса от рычага педали «газа».

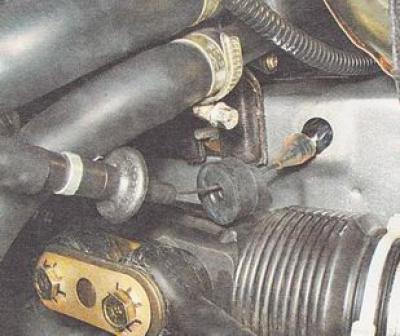

8. Вытягиваем конец троса из салона через отверстие перегородки моторного отсека и снимаем трос вместе с резиновым держателем.

Установка

Устанавливаем на автомобиль трос привода дроссельной заслонки и все снятые детали в обратной последовательности.

После установки троса регулируем привод дроссельной заслонки и устанавливаем воздухоподводящий шланг.

Замена троса газа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Трос газа – он же тросик дроссельной заслонки, отвечает кстати за открытие этой самой заслонки и за её закрытие, благодаря данному тросу ещё и обороты можно регулировать у автомобиля, то есть нажали на педаль газа, трос натянулся и при этом он открыл ещё и заслонку на более больший угол, тем самым обороты пошли вверх и автомобиль начал ехать (Или стоять на месте, если педаль сцепления выжата или если нейтральная передача стоит), но этот трос изнашивается в связи с этим на автомобиле начинается очень опасно ездить, так как при износе его металлическая часть начинает махриться (Он скручен как бы) и в связи с этим кусочки троса начинают задевать за оболочку и трос назад уже не возвращается и автомобиль начинает дальше разгоняться, не взирая при этом на нажатие педаль газа (Потому что трос то заел и назад заслонку не отводит, поэтому даже если ногу вы уберёте с педали, то машина всё равно будет ехать дальше, это то ситуация и опасна).

Примечание!
Для замены этого троса и для его регулировки (А регулировать обязательно придётся) понадобятся: Пассатижи различные (Тонкие, большие) и отвёртки!

Где находится тросик газа?
В зависимости от двигателя его местонахождение может изменяться, хотя и не значительно вовсе, в общём на 8 клапанных машинах трос находится в верхней части и после открытия капота вы его сразу же разглядите (На левом фото он красной стрелкой указан), на 16 клапанных автомобилях десятого семейства он точно так же размещён сверху, но только чтобы к нему подобраться, снять экран с двигателя будет нужно (О том как снять экран, читайте в статье: «Замена экрана двигателя на 16 клапанной приоре»), после снятия вы его опять же сразу же и увидите, для наглядности на правом фото он стрелкой указан.

Примечание!
Но есть некоторые автомобили которые комплектовались с завода электронной педалью газа, десятое семейство Тольяттинской сборки это не затронуло, но те машины которые были перенесены на Украину (В настоящее время у них и марка изменилась, а называются они Богдан) после 2011 года комплектовались этой педалью, на них сразу вас предупреждаем троса нет, но вы всё же проверьте, для наглядности на фото ниже стрелкой показана эта самая электронная педаль и так же можно видеть что никакого троса газа не идёт от неё!

Когда нужно менять тросик газа?
За его состоянием нужно периодически поглядывать, если вы начали видеть что его металлическая часть начала махриться, то ждать пока трос заест не нужно и вообще в этом случае, рекомендуем вам незамедлительно посетить автомагазин и приобрести в нём новый тросик газа и заменить его поставив вместо старого, кроме этого трос подлежит замене если при его регулировки невозможно добиться полного открывания и полного закрывания заслонки.

Как заменить трос газа на ВАЗ 2110-ВАЗ 2112?

Примечание!
Трос заменяйте на холодном двигателе, да и вообще лезть в двигатель нужно только когда он холодный, чтобы не обжечься об него во время проведения каких либо работ, по замене и регулировки деталей!

Читать еще:  Установка прикуривателя ваз 2107

Ещё кой о чём вас хотели предупредить, в данной статье показывается пример замены троса на двух двигателях, а именно на инжекторном 8 клапанном моторе и на инжекторном 16 клапанном, но про карбюраторный двигатель в этой статье и слова не сказано, поэтому если у вас автомобиль с карбюраторным мотором и вам нужно заменить этот тросик газа, то в таком случае читайте статью под названием: «Замена троса дроссельных заслонок на карбюраторных автомобилях девятого семейства»!

Снятие:
1) В начале рекомендуем снять воздушный патрубок, потому что он будет мешать при снятии и установки нового троса, снимается он очень легко, для этого винты ослабьте с обоих сторон которые стяжные хомуты стягивают и после чего скиньте шланг (Местонахождение винтов указано стрелками), но при этом ещё и шланг вентиляции картерных газов отсоедините, он в средней части крепится к данному патрубку, при помощи того же стяжного хомута, который ослабить отвёрткой вам придётся.

2) Затем всё с помощью той же отвёртки подденьте стопорную пружину которая удерживает сектор и тем самым её снимите (см. фото 1), после чего рукой поверните сектор против часовой стрелки и извлеките тросик газа из прорези в которую он входит (см. фото 2), благодаря этой операции вы уже отсоедините трос от дроссельного узла, дальше вам остаётся всего по мелочи и кстати на разных двигателях (На 8 клапанном и на 16) эта операция идёт начальной (Которая описана в этом пункте 2) и делается она абсолютно идентично.

3) Теперь (Это только к 16 клапанным машинам относится) тонкими плоскогубцами или чем то наподобие них, выньте стопорную пластину благодаря которой регулировка троса осуществляется (см. фото 1) и как только она будет вынута, извлеките среднею часть троса совместно с резиновым держателем из кронштейна на впускном коллекторе как это показано на втором фото.

4) Но на 8 клапанных трос в средней части немножко по другому крепится и чтобы его отсоединить, нужно будет сперва резиновый чехол (Указан цифрой 3 на первом фото) в сторону отодвинуть и ослабив гайку под цифрой 2 вынуть среднюю часть троса из кронштейна и следом (Это уже к обоим двигателям относится) можно либо сам трос совместно с оболочкой протянуть через пластмассовый хомут тем самым вынув его, либо же этот самый хомут можно плоскогубцами разрезать (Но в этом случае новый хомут понадобится, см. фото 2) и без всякого геморроя можно переходить дальше, а дальше вам будет нужно забраться в салон автомобиля и от педали газа отсоединить кончик троса, делается это очень легко и при помощи отвёртки (см. фото 3) и в завершение нужно будет из подкапотного пространства автомобиля, вытянуть трос из салона и тем самым полностью его снять с автомобиля (см. фото 4).

Установка:
Новый трос ставится на своё место в обратном порядке снятию, засовывать его нужно через моторный отсек и кончик в салон просовывать где он с педалью газа совместится, когда вся операция по установке будет проделана, произведите регулировку троса дроссельной заслонки на автомобиля, как это сделать читайте в статье: «Регулировка троса на автомобиля»

Замена и регулировка троса привода дроссельной заслонки

Дроссельная заслонка — это конструктивный элемент впускной системы на бензиновых двигателях внутреннего сгорания с впрыском топлива. Её предназначение — это регулировка количества воздуха, которое попадает в двигатель для топливно-воздушной смеси. Располагается она в промежутке от воздушного фильтра до впускного коллектора.

В целом дроссельную заслонку можно назвать воздушным клапаном. Когда она открыта, давление в системе впуска равно атмосферному давлению. Закрытое её положение уменьшает давление до состояния вакуума. Такое свойство заслонки используют в работе усиления тормозов (вакуумных), а также для того, чтобы продуть адсорбер в системе улавливания паров бензина.

Дроссельная заслонка открывается и закрывается посредством троса. Так как сама заслонка обычно служит столько же, сколько и сам автомобиль, то главной проблемой является трос, который иногда требует замены.

Когда же требуется его менять? Если вы не можете отрегулировать привод заслонки так, что при нажатии педали акселератора она полностью не открывается, а при отпускании — полностью не закрывается, то это и является поводом замены. Цена на него стартует от 200 рублей. На автомобиль Nexia стоит от 180 руб. Цена на трос газа LANOS от 250 до 600 руб.

Мы ремонтировали автомобиль ВАЗ 2110, на других моделях процедура снятия и регулировки похожая и не сложная, но при настройке необходима помощь второго человека для нажатия педали газа.

Замена троса привода дроссельной заслонки:

    В начале, с салона отодвиньте отверткой наконечник троса, чтобы он вышел с пальца рычага педали, и снимите его.

Далее под капотом рядом с дроссельной заслонкой есть сектор привода, на котором зажат тросик. Поверните этот сектор до упора и открепите от него сам трос привода.

На следующем этапе нужно снять защитный колпачок на конце шнура (1). Удерживайте гайку крепления оболочки троса (3), для того, чтобы он не проворачивался, и отверните гайку (2). Далее выводим трос с прорези кронштейна.

  • Вытягиваем тросик в направлении моторного отсека, он выйдет из отверстия, которое идет в салон.
  • На этом демонтаж окончен. Для того чтобы установить новый трос, нужно выполнить эти же действия в обратном порядке.

    После установки нового троса акселератора требуется его регулировка. Рассмотрим далее по пунктам порядок выполнения.

    Читать еще:  Замена сальника хвостовик передний мост

    Регулировка привода дроссельной заслонки:

    1. Попускаем хомуты на соединениях впускной трубы (1) и корпуса дросселя, а также на стыковке шланга большого круга вентиляции картера и штуцера (2), который расположен на крышке головки блока.

    2. При полностью утопленной педали газа заслонка должна быть в полностью открытом положении. (Для этого действия вам понадобиться помощь напарника).

    3. Когда педаль газа полностью отпущена – дроссельная заслонка должна быть полностью в закрытом положении.

    4. Если пункты 2 и 3 не выполняются, то трос дроссельной заслонки нуждается в регулировке.

    5. Если при проверки регулировки выявлено, что заслонка не полностью открывается, то следует попустить гайку на кронштейне, вторую от конца троса и закручивать первую гайку до достижения нужного эффекта.

    6. Если же дроссельная заслонка полностью не закрывается, то следует сделать наоборот, а именно попустить первую гайку от конца троса и затягивать вторую гайку.

    Когда добьётесь полного открывания и закрывания перегородки при нажатии и отпускании педали акселератора, вы и выполнили регулировку троса дроссельной заслонки.

    Видео про замену дроссельной заслонки на Opel Astra 1.4T:

    Чистка дросселя и дроссельной заслонки на Nissan Almera:

    Как происходит замена тросика газа на ВАЗ-2110 инжектор

    В устройстве автомобиля важна каждая мелочь, даже такая, как тросик газа. От его качественной работы зависит функциональность всего механизма транспортного средства. В данной статье наши специалисты рассмотрят нюансы замены тросика газа на ВАЗ-2110 инжектор.

    Что такое тросик газа

    Под тросиком газа автолюбители понимают трос дроссельной заслонки, которая играет важную роль в правильной работе транспортного средства. Заслонка дросселя представляет собой конструктивную деталь системы впуска топлива в двигатель внутреннего сгорания. Основная ее функция – регулирование количества подаваемого воздуха в двигатель для топливовоздушной смеси. Данная заслонка стоит между воздушным фильтром и впускным коллектором. Если заслонка дросселя открывается, то давление во впускной системе сравнивается в атмосферным. Если же она находится в закрытом положении, то давление падает до вакуумного. Такое действие дроссельной заслонки необходимо для усиления работы тормозной системы автомобиля и для продувания адсорбера в системе улавливания бензиновых паров.

    Для открытия и закрытия заслонки дросселя используется специальный тросик. Вот именно на него и приходится основной момент износа во время работы заслонки.

    Когда тросик газа нуждается в замене

    Как определить момент, когда трос заслонки дросселя ВАЗ-2110 требует замены? Специалисты рекомендуют обращать внимание на следующие моменты в работе этой детали транспортного средства:

    • нет возможности произвести регуляцию привода дроссельной заслонки;
    • нажимая педаль акселератора, заслонка не может открываться и закрываться в полном объеме;
    • металлическая часть тросика начала «лохматиться» (это можно заметить зрительно при проверке внутренних деталей автомобиля);
    • при работе заслонки дросселя газовый трос постоянно заедает.

    Если вы обнаружили в работе своего транспортного средства одну из названых проблем, то нужно незамедлительно купить новый тросик для заслонки дросселя и произвести его замену.

    Как произвести замену тросика газа на ВАЗ-2110: пошаговая инструкция

    Процедуру замены газового троса можно провести самостоятельно, а для его последующей настройки будет нужен напарник, который будет нажимать педаль газа.

    Данная процедура проводится только тогда, когда двигатель находится в холодном состоянии. В противном случае возникает опасность получить ожоги во время проведения работ по замене тросика.

    Чтобы правильно произвести замену данного тросика на ВАЗ-2110, нужно придерживаться следующей пошаговой инструкции:

    1. Подготовить необходимые инструменты:
      • отвертки разных размеров;
      • пассатижи – большие и тонкие.
    2. Произвести демонтаж троса заслонки дросселя:
      • снимается воздушный патрубок (это необходимо, чтобы данная деталь не мешала при дальнейших действиях с тросиком), ослабляются винты на стяжных хомутах;
      • при помощи отвертки отсоединяется вентиляционный шланг картерных газов;
      • снимается стопорная пружина, удерживающая сектор;
      • рукой извлекается основная деталь из паза при повороте сектора против часовой стрелки;
      • трос отсоединяется от узла дросселя.
    3. Извлечение тросика из кронштейна:
      • для 16-клапанных автомобилей – с помощью тонких плоскогубцев вынимается стопорная пластинка (благодаря ей осуществляется регулирование тросика) и извлекается из кронштейна на впускном коллекторе средняя часть тросика вместе с его держателем;
      • для 8-клапанных автомобилей – ослабляется гайка, отодвигается резиновый чехол, вынимается из кронштейна средняя часть троса;
      • сам трос протягивается через пластиковый хомут, который предварительно разрезается.
    4. Извлечение троса из салона транспортного средства:
      • отверткой отсоединяется край тросика от педали газа.
    5. Изъятие его из подкапотного пространства (просто вытягивается из салона).
    6. Установка новой детали:
      • трос засовывается через моторный отсек;
      • один край просовывается в салон, присоединяется к педали газа;
      • второй край крепиться к заслонке дросселя.

    После выполнения процедуры замены тросика газа обязательно выполняется его регулировка:

    1. Попускаются хомуты на соединениях впускной трубы и дроссельного корпуса, на стыковке шланга большого вентиляционного круга картера и штуцера, что располагается на крышке головки блока.
    2. Проверяется работа заслонки дросселя (для этого понадобится помощь напарника):
      • при полностью утопленной педали газа она открыта в полном объеме;
      • при полностью отпущенной педали газа она полностью закрыта.

    Если в результате проверки выявлено, что дроссельная заслонка открывается не в полном объеме, то нужно попустить гайку на кронштейне, вторую от конца троса и закрутить первую гайку.

    Если заслонка дросселя не закрывается в полном объеме, в таком случае следует попустить первую гайку от конца троса и затянуть вторую гайку.

    Регулировка тросика газа ВАЗ-2110 считается законченной, когда заслонка будет функционировать в полном объеме во время нажатия и отпускания педали акселератора.
