Устанавливаем колонки в гранту
Рекомендации мастеров по самостоятельной установке динамиков на Лада Гранта лифтбек
Штатная аудиоподготовка автомобиля Лада Гранта лифтбек включает в себя: магнитолу типа 2-DIMM, два динамика в передней двери размером 13 см., колодки с проводами в задней двери.
Очевидно, что такая аудиосистема не полноценная, низкого качества. Стоковые колонки слишком маленькие, слабые при использовании средних и высоких частот. Для прослушивания радио вполне достаточно.
Стоит ли менять штатные колонки — ответ утвердительный.
Краткий чек лист по установке динамиков в передние двери Лада Гранта
- Демонтаж дверной карты.
- Снятие штатной шумо и виброизоляции.
- Извлечение стокового динамика.
- Установка динамиков (13 см.) Гранта лифтбек. При инсталляции динамиков на 16.0 см. лобзиком по металлу делаем надрез в дверном контуре.
- Подключаем колодки с проводами.
- Собираем карту, проводим замену по аналогии на второй двери.
Последовательность действий представлена очень кратко, при установке возникает множество «подводных камней», о которых ниже.
Тонкости установки динамиков на Гранту лифтбек, которые должен знать каждый
- Чтобы не проводить дополнительных манипуляций с вырезами, расширениями штатных отверстий в дверном проеме, установите аудио колонки диаметром 13.0 см.
- Желаете улучшить качество звучания, повысить громкость, частотность — инсталлируйте динамики в передние двери на 16.0 см. Будьте готовы к расширению отверстия в конструкции двери.
Сделать это можно в сервисном центре или самостоятельно, вооружившись лобзиком по металлу. Из кольца радиусом 6.5 см, сделайте 8.0 см. - При установке колонок большего диаметра высока вероятность соприкосновения стекла с тыльной стороной колонки. Вследствие этого возможны вибрации при опускании стекла в крайнее нижнее положение.
Обзор цен производителей аудиопродукции
| Название / характеристики /артикул | Цена (руб.) |
| Комплексное бюджетное решение | |
| Магнитола PIONEER MVH-150UBG | от 1500 — 1700 |
| Колонки Pioneer TS-1339 (13см) | от 2000 |
| Облицовка динамиков | от 450 — 500 |
| Дополнительная шумо/вибро изоляция дверей | от 1200 |
| Расходники, болтики, винтики под виниловые (деревянные) проставки | от 100 — 150 |
| Автомагнитолы | |
| Pioneer SPX-HUD01 | от 10000 |
| Pioneer DVH-345UB | от 12000 |
| Sony XAV-65 | От 15000 |
| Pioneer SPH-DA230DAB | —/— |
| Pioneer SPH-DA120 | от 12000 |
| Pioneer MVH-X585BT | —/— |
| Pioneer MVH-X580BT | —/— |
| Pioneer MVH-S300BT | —/— |
| Авто акустика коаксильная | |
| Двухполосная коаксиальная акустика URAL АК-М | от 7000 |
| URAL AK-74 | —/— |
| Коаксиальная акустика URAL AS-C6947 | от 5200 |
| URAL AS-C1647 | —/— |
| URAL AS-C1347 | —/— |
| Четырехполосная акустика German Maestro AC6511 | от 7500 |
| Focal Performance PC 130 | —/— |
| Dragster DCB 5 | —/—7 |
| Dragster DCA 943 | от 6800 |
| Dragster DC 572.2 | —/— |
| Dragster DC 502.2 | —/— |
| Авто акустика компонентная | |
| 2-компонентная акустика Dragster DSB 5 | от 4000 |
| URAL AS-C1627K | —/— |
| URAL AS-C1327k | —/— |
| URAL AK-74.C | —/— |
| URAL AK-47.C | —/— |
| Avatar CBR-6.21L | от 5000 |
| German Maestro MB 4.2 FR | —/— |
| German Maestro 2S 6512 | —/— |
| Dragster DSC 592.2 | —/— |
| Dragster DSA 582 | —/— |
| Dragster DS 532.3 | —/— |
| Alphard Machete MC-6.2A | —/— |
| Усилители одно / многоканальные | |
| Machete MFC-650.1D | от 10000 |
| Taramps DSP 3000 | —/— |
| Taramps TS2000x4 | —/— |
| Taramps TL500 | —/— |
| Taramps TL1800 | —/— |
| Taramps TL1500 | —/— |
| Taramps DS800x4 | —/— |
| Taramps DS800x2 | —/— |
| Taramps DS440x4 | —/— |
*цены представлены состоянием на 20.09.18 года.
Основные отличия коаксильной и компонентной акустики
- Коаксильная: единая конструкция колонок, где на одной оси вмонтированы низкочастотные и высокочастотные. В зависимости от типа предустановленного кроссовера различают одно – двух – трехполосные.
- Компонентная: состоит из ряда отдельных разночастотных динамиков, которые устанавливаются по всему салону машины.
Коаксильные лучше инсталлировать на задний ряд сидений, компонентные — спереди. Стоимость коаксильных динамиков на треть дешевле компонентных.
Последовательность действий при установке задних динамиков в Лада Гранта лифтбек
Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.
Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:
- снимаем дверную карту, ручку, блок управления;
- выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
- Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
- В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.
Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки). Проблема знакома, но дефект пока не устранен.
- Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
- Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.
К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый.
Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.
Установка динамиков в заднюю полку Лада Гранта лифтбек
Процесс инсталляции несколько усложняется необходимостью пред подготовки полки, вырезом отверстий, установкой подиумов.
- Открываем заднюю дверь Lada Granta Liftback, демонтируем полку;
- Поочередно прикладываем динамики, проектируем их овальный силуэт на полку с тыльной стороны;
- Лобзиком вырезаем отверстия, зачищаем наждачной бумагой по периметру;
- Заблаговременно покупаем, самостоятельно вырезаем подиумы под колонки. Прикладываем, собираем конструкцию.
Наступает самый ответственный момент — прокладка кабеля. Некоторые мастера практикуют питаться от боковых дверей, что в корне не верно. При увеличении нагрузки по цепи колонки начнут проседать. Правильнее всего подсоединиться к ISO разъему с тыльной стороны магнитофона.
- Демонтируем пластиковые накладки – пороги между передним, задним рядом сидений.
- Укладываем провода от задних колонок, выводим их во внутреннюю часть торпеды.
- Проводим в ISO разъем, подключаем в свободные гнезда.
- Собираем накладки вновь.
При условии соблюдения рекомендаций, следованию алгоритму работоспособность динамиков гарантирована. В течение гарантийного срока, покупатель вправе предъявить продавцу любые требования предусмотренные законом.
Отзывы
| № | Положительные |
| 1. | Кирилл, 33 года: штатных передних динамиков мне вполне достаточно. Для придания объемности звука установил парочку на заднюю полку. |
| 2. | Василий, 44 года: штатная магнитола на Lada Granta Liftback неплохая, звучание хорошее. На заднем ряду нехватка колонок. Не стал заморачиваться, установил динамики на «13». |
| 3. | Виталий, 33 года: после покупки Lada Granta Liftback штатную аудио систему дополнил лишь двумя задними колонками, мне достаточно. |
| 4. | Геннадий, 41 год: для увеличения объемности звучания добавил по две колонки в задние боковые двери, заднюю полку. Штатная магнитола тянет, проблем нет. |
| 5. | Михаил, 35 лет: слышал много нареканий на штатную систему, у меня отзыв положительный. Да, она не сверхмощная, но для среднестатистического водителя достаточно. |
| 6. | Геннадий, 29 лет: штатной магнитолы на Lada Granta Liftback размера 2-DIMM вполне достаточно для хорошего звучания. Кто желает концертный зал — пусть покупает отдельно. |
| 7. | Вячеслав, 38 лет: слышал, что устанавливают на Гранту задние динамики на «16», но заморачиваться не стал. Купил на «13», доволен, нареканий на звучание нет, не идеально, но мне достаточно. |
| Отрицательные | |
| 1. | Василий, 28 лет: не верил отрицательным отзывам, пока не купил Lada Granta Liftback. Слабо и ужасно. Меняйте динамики и магнитолу. |
| 2. | Кирилл, 33 года: машину брал с рук, была магнитола штатная, заменил новой от Пионер. Совсем другое дело. |
| 3. | Георгий, 41 год: при покупке Гранты заранее знал о проблемах с акустикой. Купил коаксильные колонки, хорошую магнитолу. |
Вывод
В целом, качество звучания штатных колонок на Лада Гранта лифтбек хорошее. Любителям высокого качества и чистоты подобное не по душе, вот они и стремятся заменить дорогими моделями.
Необходимо отталкиваться от того, что автомобиль бюджетного сегмента, значит, требовать наилучшего нет смысла. При желании, установите 16 динамики на задние боковые двери, чтобы придать звучанию качество.
Видео — Установка акустики в Гранта Лифтбек
Видео — Lada Granta — установка динамиков в задние двери
Видео — Установка 16 см Динамиков в Лада Гранта через проставки
Видео — Lada Granta — установка акустики в передние двери + ШВИ дверей
>
I Love My Lada
I Love My Lada
Автомобили ВАЗ: ремонт, обслуживание, тюнинг
Динамики в задние двери Лада Гранта: как поставить
Установка акустики в автомобиле — тонкая работа, которая требует знаний и определенного опыта. Тем не менее, не ставя задач по инсталляции звука класса Hi End, вполне можно справиться самому. Особенно, если нужно установить колонки в задние двери Лада Гранта или Калина, бюджетная машина, бюджетные колонки, бюджетный звук. Установка колонок в задние двери Гранты, а также что для этого нужно, какие динамики лучше не ставить, со всем этим разберемся прямо сейчас.
Что нужно для установки динамиков в задние двери Гранты
Независимо от комплектации Лада Гранта или Калина 2, места в задних дверях под колонки более чем достаточно. Кроме того, место позволяет даже уложить слой звуко-виброизоляции, чтобы колебания не передавались на кузовную панель. Во-первых, это предупредит утечку полезных колебаний, во-вторых, значительно улучшит качество звучания динамиков, какими бы они ни были.
Поставить динамик под дверную карту — полдела. Важно, чтобы акустика не пострадала от случайных механических повреждений, место, все-таки, не самое подходящее, но в дверных картах Гранты другого нет. А для этого придется либо изготовить, либо купить облицовку динамика, сетку и продумать крепеж. Будем исходить из того, что есть в самой простой комплектации Лада Гранта, поскольку в более дорогих версиях вопрос с задними динамиками решен с завода хотя бы частично.
Что нужно для установки динамиков:
- Сами динамики. Выберем их позже.
- Обшивка динамика с защитной декоративной сеткой. В продаже выбор небольшой, но найти можно такие — 2190-6202095, левая, 2190-6202094, правая.
- Провода для подключения к кроссоверу или магнитоле, в большинстве случаев они уже проложены, а разъем находится в полости двери.
- Набор коннекторов, желательно качественных, для автомобильной акустики.
- Кронштейн крепления динамика к двери. Штатный кронштейн имеет каталожный номер 2190-7901032 правый и 2190-7901033 левый.
Какие динамики лучше на Лада Гранта в задние двери
Для начала давайте определимся с параметрами динамиков. Размер, конечно, имеет значение, но это все же параметр не основной. К примеру, у нас установлен 4-х полосный усилитель, мы подключаем два динамика спереди и два сзади, а также два сабвуфера и два твиттера. Это программа минимум. В зависимости от параметров усилителя можно подключить:
- 2 сабвуфера по 4 Ом; 2 динамика в задних дверях (8 Ом последовательно на один канал); 2 динамика в передних дверях (по 8 Ом параллельно на канал); два ВЧ динамика на оставшийся канал.
Следовательно, параметры динамиков в задние двери — 8 Ом и подключать их будем на один канал последовательно. Бренд выбираем на свое усмотрение, но размер динамика — 5 ¼ дюйма (130 мм) будет оптимальным. Есть модели динамиков, работающие в двухполосном режиме диаметром 160 мм. Самые недорогие — китайские Kicks серии TL или RTS. Цена порядка $30-45, Sony XS GT1320R — $85-90, Morel Tempo Coax 5х7, Pioneer TS 1339 R.
Учитываем, что динамики диаметром 130 мм подходят без каких-либо переделок, а под 160-миллиметровые нужно будет расширить проем в силовом каркасе двери.
Устанавливаем динамики в задние двери Гранта своими руками
Для установки динамиков в задние двери необходимо, конечно, снять дверные карты. Для этого снимаем минусовую клемму с АКБ, отключаем разъем привода стеклоподъемника, откручиваем саморезы крепления ручки, кнопку блокировки и снимаем ручку стеклоподъемника (если она есть). После этого аккуратно отщелкиваем клипсы и снимаем карты.
В том случае, если на дверных картах нет отверстия под динамик, берем выкройку и обводим ее маркером в нужном месте на дверной карте.
Скачать выкройку под динамик для задней двери Лада Гранта можно прямо здесь. (Лист А4, масштаб 1:1). Далее поступаем так:
- Высверливаем тонким сверлом контуры отверстий, чем тоньше сверло, тем проще и точнее вырезать отверстия.
После такого тюнинга штатной акустики, вполне возможно, что установка дополнительных сабвуферов будет лишней, поскольку в большинстве случаев двухканальных динамиков в задних дверях вполне достаточно для приличного звучания.
Установка колонок Лада Гранта
Установка колонок Лада Гранта
Установка 16см колонок в двери Лады Гранта
При установке сигнализации мастера предложили сразу поставить колонки в передние двери. «Ставьте» сказано было с присказкой ТОЛЬКО ЧТОБЫ В МЕТАЛЛ.
колонки прикручены к обивке
Естественно, этот результат меня не устроил. Не долго думая, колонки было решено переставить в металл «рубашки».
Как известно, стандартный посадочный размер колонок в Гранте — 13см. Я заранее знал, что 16см колонки влазят без проблем, и заранее знал, что придется кромсать металл.
итак, вид до вмешательства:
Снимаем сетку и колонку:
Как видим, посадочный размер маловат, да еще и не совпадает с разметкой сеткой на обшивки. Снимаем обшивку, размечаем нужный размер:
разметка под 16см колонки
Берем в руки лобзик с пилкой по металлу
и вырезаем все лишнее!
Далее ставим колонку на законное место, и все щели залепляем вибропластом. Таким образом создается некое подобие короба, в объем которого будет играть динамик.
ставим колонку, убираем дыры
Далее ставим на место обшивку, и видим сколько места есть.
колонка в металле
Это место вам пригодится, если у вас нормальные колонки с большим магнитом. В таком случае под колонку ставятся кольца, чтобы магнит не мешал стеклу опускаться.
На фото видно так себе, но на деле там более 1см места под кольца. Если кольца будут жирные, придется накрепко фиксировать обшивку и заниматься шумкой.
В моем случае, магниты узкие, и кольца не понадобились.
Места спила стоит обработать какойнибудь химией: все-таки, открытый металл будет ржаветь. Я обильно набрызгал Мовилем.
Результат: звук стал чище. Раньше даже на средней громкости появлялся посторонний шум от мелких деталей обшивки. Сейчас их нет. Басы стали мягче — сказывается тот факт, что колонки теперь закреплены жестче и у них есть хоть и «играющий», но объем.
Двери стали чуточку тяжелее, нет дребезга при закрытии. Теоретически, должно быть меньше шума на ходу, но у меня стандартная шумная резина, которую слышно хоть в наушниках 🙂
Теперь вот думаю о покупке нормальных колонок, ибо мои даже так дают слабый бас. Места под нормальные 16см колонки там достаточно, мне кажется, стоит один раз заморочиться.
Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек
Получилось сделать фотоотчет об установке динамиков в полку Лифтбека. Были куплены PIONEER TS-A6923I.
Разметил полку маркером. У пионеров достаточно продуманная упаковка — прямо с коробки можно расковырять себе лекало, по которому, собственно, и размечать место распила полки.
Резал прямо электролобзиком.
Отверстие готово, но остались пупырки от ребер жесткости, которые мешают ровно установить динамик.
Несчастные пупырки были безжалостно срезаны ножом.

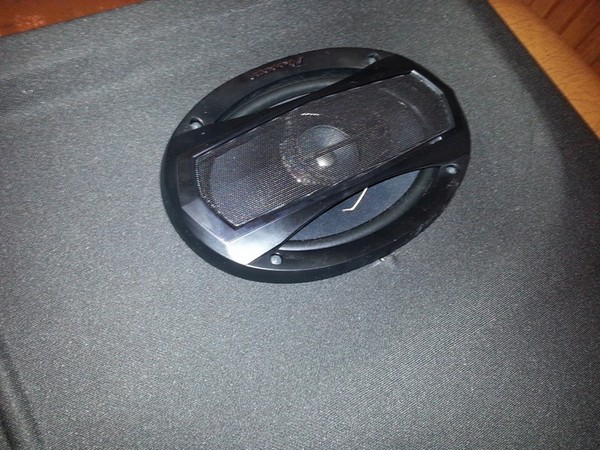

И динамики благополучно заняли свое место.
На этом все.
Подключал к усилку компьютерной акустики — играют нормально. Ничего нигде не дребезжит и не пукает.
Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта
Подготовил полку, лобзик, колонки, и перфоратор (использую как дрель), все занес на кухню и сидел с 8ми вечера до полуночи. На коробке из под колонок был перфорирован шаблон для отверстий, вырезал его и мелом разметил на задней полке.
Совет: шаблон можно не вырезать ножом, как я, а просто выдавить изнутри коробки (понял только когда почти дорезал).
Мелом разметил места под колонки на задней полке.
Вырезал лобзиком и попробовал поставить колонки — а они не встают плотно к полке, т.к. с одной стороны (сзади по ходу движения) полка приподнимается. Пришлось делать проставки из мебельной ЛДСП. Также заметил шаблоном, выпилил лобзиком, рашпилем обработал ребра, заклеил черным карпетом используя аэрозольный клей (очень удобная штука оказывается, стоит 345р.)
Обклеил проставку черным карпетом.
На следующий день было запланирована прокладка кабеля.
Везде пишут, что нужно вскрывать накладку центральных стоек. Нужно было снять только с левой стороны, с правой (пассажирской) достаточно снять накладку порогов передних дверей.
Совет: когда открутите все саморезы накладки центральной стойки удобнее всего сначала немножко выдернуть резиновые уплотнители, которые прилегают к накладкам. Потом нужно поднимать накладку вверх ( я тянул вниз и сломал пластмассовые держатели в накладке.
В жгуте проводов находим провода колонок:
Цвета проводов задних колонок. Первый провод оранж.-син.
ВНИМАНИЕ: первый провод оранжево-синий, а не коричнево-синий. Я сперва отрезал не тот провод, думая, что на рисунке коричнево-синий.
Крепление накладки центральных стоек.
Жгут проводов к задней двери и преднатяжителя ремня.
Прикрутил клемником к проводам задних колонок.
Установка динамиков Morel Tempo 6 в передние двери Гранты
Сегодня снимал обшивку передней водительской двери, и решил по многочисленным просьбам, сфотографировать установленные мной динамики Morel Tempo 6. Устанавливал их давно, ещё в начале весны. Просто не фотографировал процесс установки.
Итак, для начала я изготовил проставки под динамики из фанеры. Общая толщина получилась 36 мм. Выполнялась она из двух склеенных листов фанеры толщиной 18 мм. Далее я начал стачивать один край проставки до 14 мм. Размеры все взяты по месту, с учётом того, что динамики после установки не будут выпирать из обшивки. И в тоже время были параллельны ей.
Готовая проставка из фанеры. Как видно на фотографии, она с одной стороны сточена.
Измерял я, приставляя карту двери, с уже сделанным в ней отверстием. Это отверстие как раз подходило к диаметру грилей «морелек». Обшивку резал ножом с острым заточенным краем. Точнее, даже не резал, а просто скоблил им по внутреннему диаметру выштамповки на обшивке. Делается это очень легко, и получается аккуратное ровное отверстие.
Вырезанное отверстие в обшивке двери
Следующим этапом, была тщательная примерка проставок с динамиками и с грилями к двери, и расположение их относительно обшивок. Другими словами, нужно точно отметить положение проставок на двери, чтобы потом гриль совпал с отверстием в обшивке. После примерки, я обвёл маркером на двери внутренний диаметр проставок. Ну а потом началось бурение. Чтоб в будущем на голом металле не образовывалась ржавчина, я на края отверстия губкой нанёс краску.
Получилось вот что:
Готовое высверленное отверстие под динамики

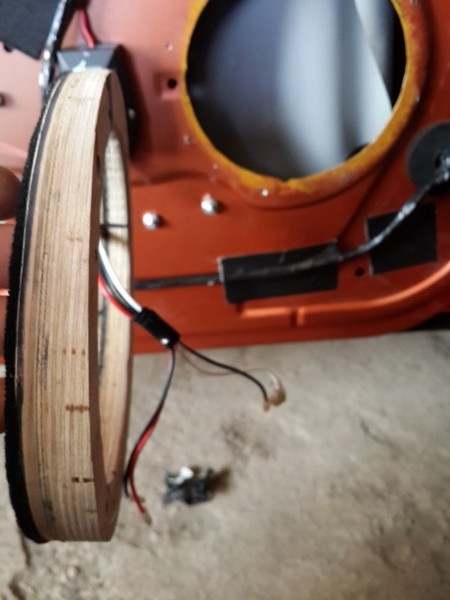

Между проставкой и металлом я проклеил маделин.
Проставка, обклеенная маделином
Далее закрепил проставки к двери саморезами по металлу. Рядом прикрепил кроссовер, и проложил проводку. Провода к динамику пустил через проставку снизу, сделав в ней углубление.
Прикрученная проставка и кроссовер
А вот так выглядит уже прикрученный динамик.
Прикрученный динамик Morel Tempo 6
Прикрученный динамик Morel Tempo 6
Прикрученный динамик Morel Tempo 6 с сеткой
Дальше установил на место обшивку и всё собрал.
Конечный результат выглядит вот так:
Правую сторону делал аналогично.
Расстояние между бардачком и сеткой динамика:
https://www.drive2.ru/l/1129326/, https://www.drive2.ru/l/5366953/, https://www.drive2.ru/l/5064280/, https://www.drive2.ru/l/4510200/
Установка магнитолы Лада Гранта
Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта
Установка 2 din магнитолы в Ладу
Установка колонок Лада Гранта
Установка колонок Лада Гранта
Установка 16см колонок в двери Лады Гранта
При установке сигнализации мастера предложили сразу поставить колонки в передние двери. «Ставьте» сказано было с присказкой ТОЛЬКО ЧТОБЫ В МЕТАЛЛ.
колонки прикручены к обивке
Естественно, этот результат меня не устроил. Не долго думая, колонки было решено переставить в металл «рубашки».
Как известно, стандартный посадочный размер колонок в Гранте — 13см. Я заранее знал, что 16см колонки влазят без проблем, и заранее знал, что придется кромсать металл.
итак, вид до вмешательства:
Снимаем сетку и колонку:
Как видим, посадочный размер маловат, да еще и не совпадает с разметкой сеткой на обшивки. Снимаем обшивку, размечаем нужный размер:
разметка под 16см колонки
Берем в руки лобзик с пилкой по металлу
и вырезаем все лишнее!
Далее ставим колонку на законное место, и все щели залепляем вибропластом. Таким образом создается некое подобие короба, в объем которого будет играть динамик.
ставим колонку, убираем дыры
Далее ставим на место обшивку, и видим сколько места есть.
колонка в металле
Это место вам пригодится, если у вас нормальные колонки с большим магнитом. В таком случае под колонку ставятся кольца, чтобы магнит не мешал стеклу опускаться.
На фото видно так себе, но на деле там более 1см места под кольца. Если кольца будут жирные, придется накрепко фиксировать обшивку и заниматься шумкой.
В моем случае, магниты узкие, и кольца не понадобились.
Места спила стоит обработать какойнибудь химией: все-таки, открытый металл будет ржаветь. Я обильно набрызгал Мовилем.
Результат: звук стал чище. Раньше даже на средней громкости появлялся посторонний шум от мелких деталей обшивки. Сейчас их нет. Басы стали мягче — сказывается тот факт, что колонки теперь закреплены жестче и у них есть хоть и «играющий», но объем.
Двери стали чуточку тяжелее, нет дребезга при закрытии. Теоретически, должно быть меньше шума на ходу, но у меня стандартная шумная резина, которую слышно хоть в наушниках 🙂
Теперь вот думаю о покупке нормальных колонок, ибо мои даже так дают слабый бас. Места под нормальные 16см колонки там достаточно, мне кажется, стоит один раз заморочиться.
Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек
Получилось сделать фотоотчет об установке динамиков в полку Лифтбека. Были куплены PIONEER TS-A6923I.
Разметил полку маркером. У пионеров достаточно продуманная упаковка — прямо с коробки можно расковырять себе лекало, по которому, собственно, и размечать место распила полки.
Резал прямо электролобзиком.
Отверстие готово, но остались пупырки от ребер жесткости, которые мешают ровно установить динамик.
Несчастные пупырки были безжалостно срезаны ножом.
И динамики благополучно заняли свое место.
На этом все.
Подключал к усилку компьютерной акустики — играют нормально. Ничего нигде не дребезжит и не пукает.
Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта
Подготовил полку, лобзик, колонки, и перфоратор (использую как дрель), все занес на кухню и сидел с 8ми вечера до полуночи. На коробке из под колонок был перфорирован шаблон для отверстий, вырезал его и мелом разметил на задней полке.
Совет: шаблон можно не вырезать ножом, как я, а просто выдавить изнутри коробки (понял только когда почти дорезал).
Мелом разметил места под колонки на задней полке.
Вырезал лобзиком и попробовал поставить колонки — а они не встают плотно к полке, т.к. с одной стороны (сзади по ходу движения) полка приподнимается. Пришлось делать проставки из мебельной ЛДСП. Также заметил шаблоном, выпилил лобзиком, рашпилем обработал ребра, заклеил черным карпетом используя аэрозольный клей (очень удобная штука оказывается, стоит 345р.)
Обклеил проставку черным карпетом.
На следующий день было запланирована прокладка кабеля.
Везде пишут, что нужно вскрывать накладку центральных стоек. Нужно было снять только с левой стороны, с правой (пассажирской) достаточно снять накладку порогов передних дверей.
Совет: когда открутите все саморезы накладки центральной стойки удобнее всего сначала немножко выдернуть резиновые уплотнители, которые прилегают к накладкам. Потом нужно поднимать накладку вверх ( я тянул вниз и сломал пластмассовые держатели в накладке.
В жгуте проводов находим провода колонок:
Цвета проводов задних колонок. Первый провод оранж.-син.
ВНИМАНИЕ: первый провод оранжево-синий, а не коричнево-синий. Я сперва отрезал не тот провод, думая, что на рисунке коричнево-синий.
Крепление накладки центральных стоек.
Жгут проводов к задней двери и преднатяжителя ремня.
Прикрутил клемником к проводам задних колонок.
Установка динамиков Morel Tempo 6 в передние двери Гранты
Сегодня снимал обшивку передней водительской двери, и решил по многочисленным просьбам, сфотографировать установленные мной динамики Morel Tempo 6. Устанавливал их давно, ещё в начале весны. Просто не фотографировал процесс установки.
Итак, для начала я изготовил проставки под динамики из фанеры. Общая толщина получилась 36 мм. Выполнялась она из двух склеенных листов фанеры толщиной 18 мм. Далее я начал стачивать один край проставки до 14 мм. Размеры все взяты по месту, с учётом того, что динамики после установки не будут выпирать из обшивки. И в тоже время были параллельны ей.
Готовая проставка из фанеры. Как видно на фотографии, она с одной стороны сточена.
Измерял я, приставляя карту двери, с уже сделанным в ней отверстием. Это отверстие как раз подходило к диаметру грилей «морелек». Обшивку резал ножом с острым заточенным краем. Точнее, даже не резал, а просто скоблил им по внутреннему диаметру выштамповки на обшивке. Делается это очень легко, и получается аккуратное ровное отверстие.
Вырезанное отверстие в обшивке двери
Следующим этапом, была тщательная примерка проставок с динамиками и с грилями к двери, и расположение их относительно обшивок. Другими словами, нужно точно отметить положение проставок на двери, чтобы потом гриль совпал с отверстием в обшивке. После примерки, я обвёл маркером на двери внутренний диаметр проставок. Ну а потом началось бурение. Чтоб в будущем на голом металле не образовывалась ржавчина, я на края отверстия губкой нанёс краску.
Получилось вот что:
Готовое высверленное отверстие под динамики
Между проставкой и металлом я проклеил маделин.
Проставка, обклеенная маделином
Далее закрепил проставки к двери саморезами по металлу. Рядом прикрепил кроссовер, и проложил проводку. Провода к динамику пустил через проставку снизу, сделав в ней углубление.
Прикрученная проставка и кроссовер
А вот так выглядит уже прикрученный динамик.
Прикрученный динамик Morel Tempo 6
Прикрученный динамик Morel Tempo 6
Прикрученный динамик Morel Tempo 6 с сеткой
Дальше установил на место обшивку и всё собрал.
Конечный результат выглядит вот так:
Правую сторону делал аналогично.
Расстояние между бардачком и сеткой динамика:
https://www.drive2.ru/l/1129326/, https://www.drive2.ru/l/5366953/, https://www.drive2.ru/l/5064280/, https://www.drive2.ru/l/4510200/
Установка магнитолы Лада Гранта
Установка штатной Мультимедиа от Гранты Люкс в Ладу Гранта
Установка 2 din магнитолы в Ладу
