Как установить тэн в пластиковую бочку

Сообщества › Сделай Сам › Блог › летний душ (модернизация)

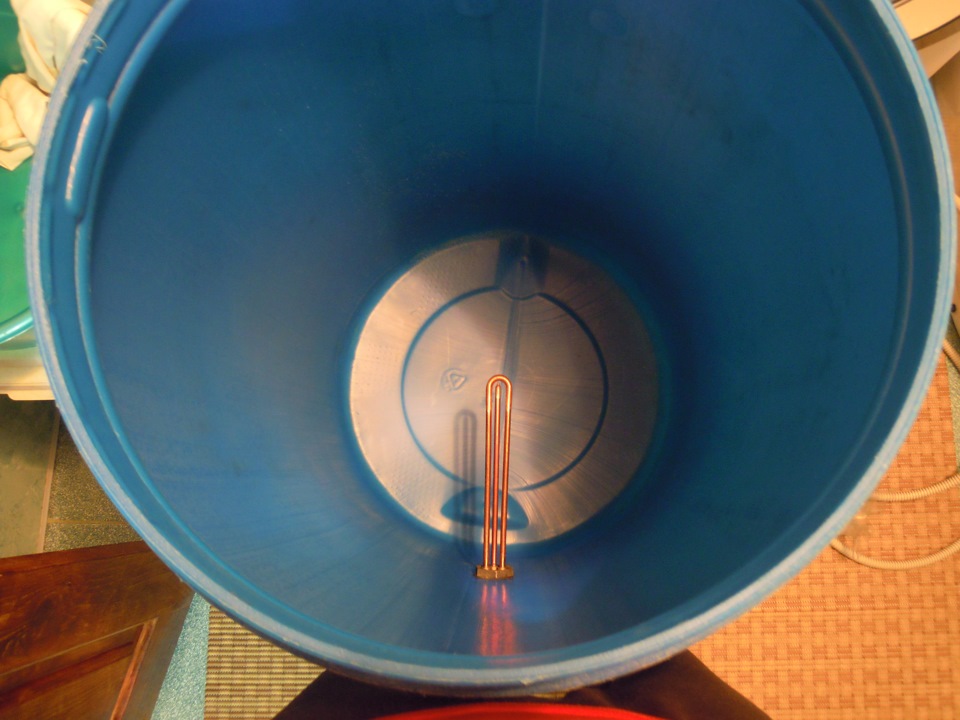

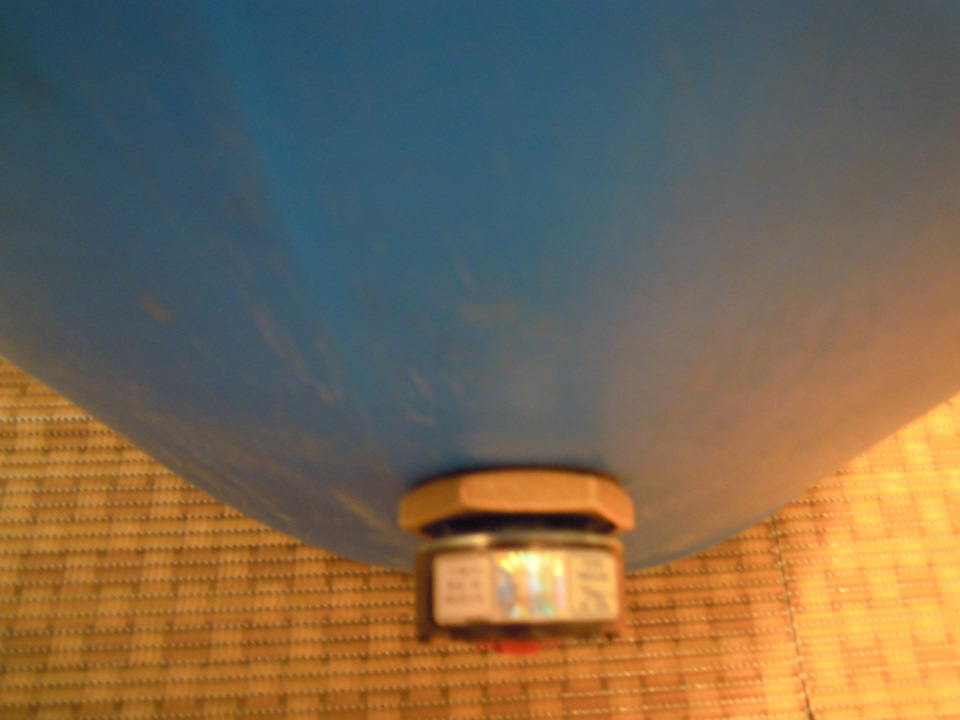

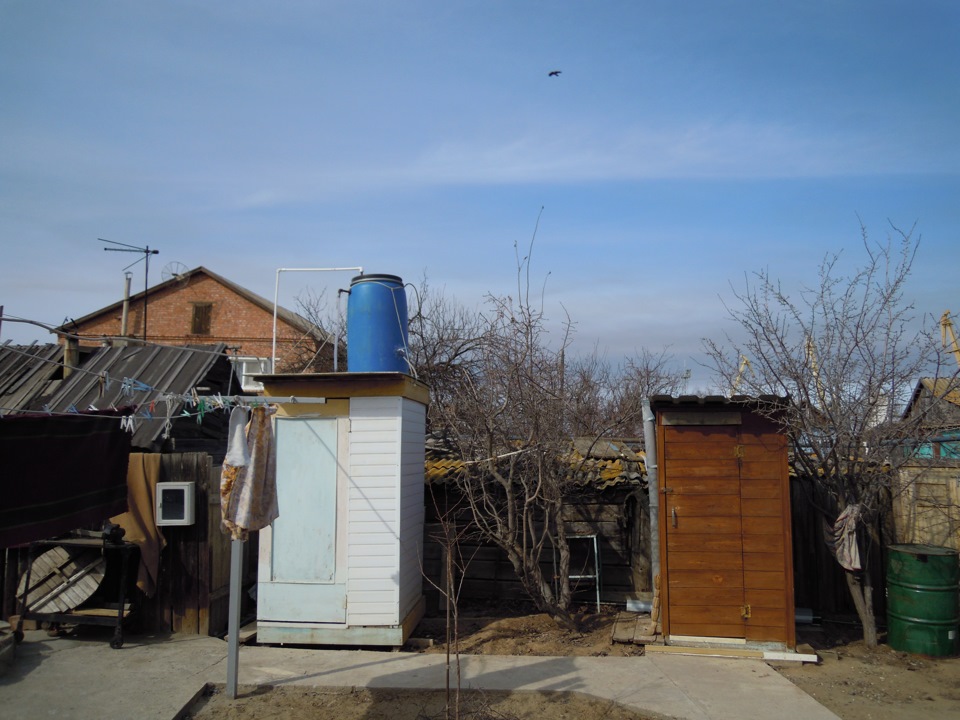

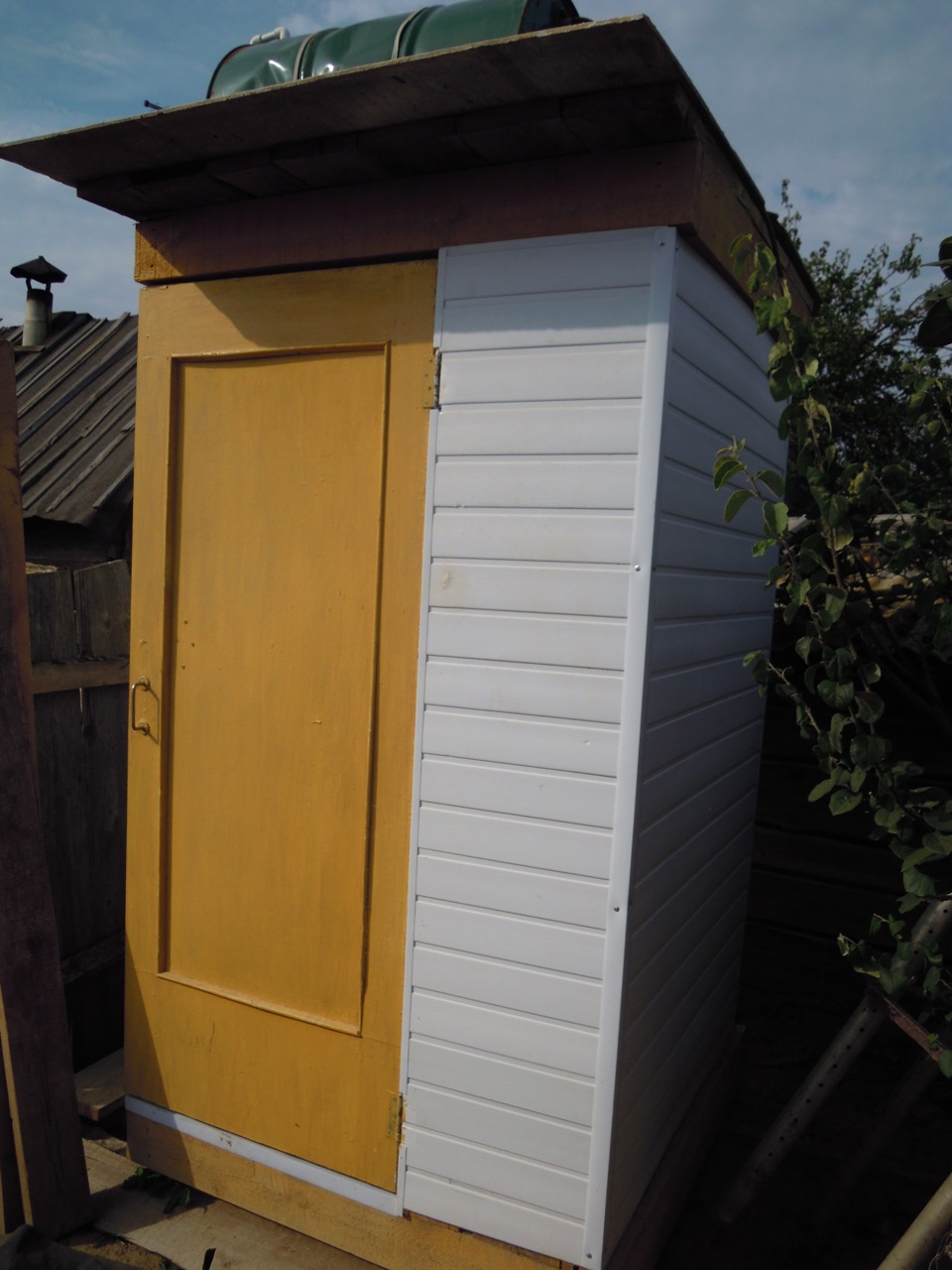

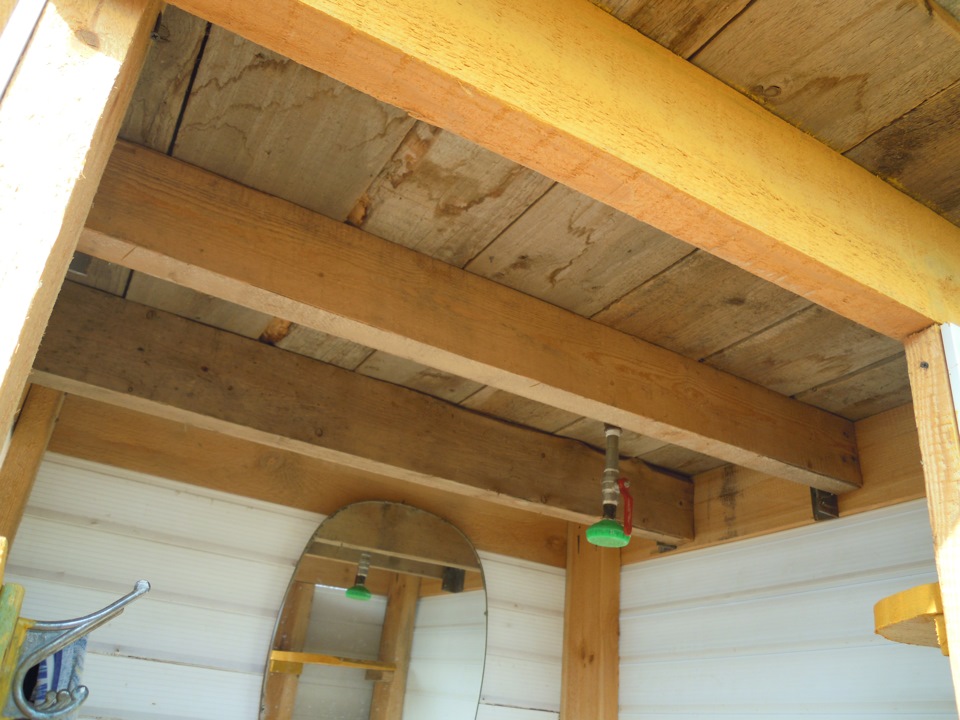

Бочка прожила 3 сезона и приказала долго жить, задумался о замене и вот что вышло. (Первые фото со старой бочкой)

Смотрите также

Комментарии 96

В шланг вкинь шарик. Будет уровень видно лучше

Кабинка самоубийств получилась!

Ну это как посмотреть, если мозга и рук нет можно и попробовать суицид.

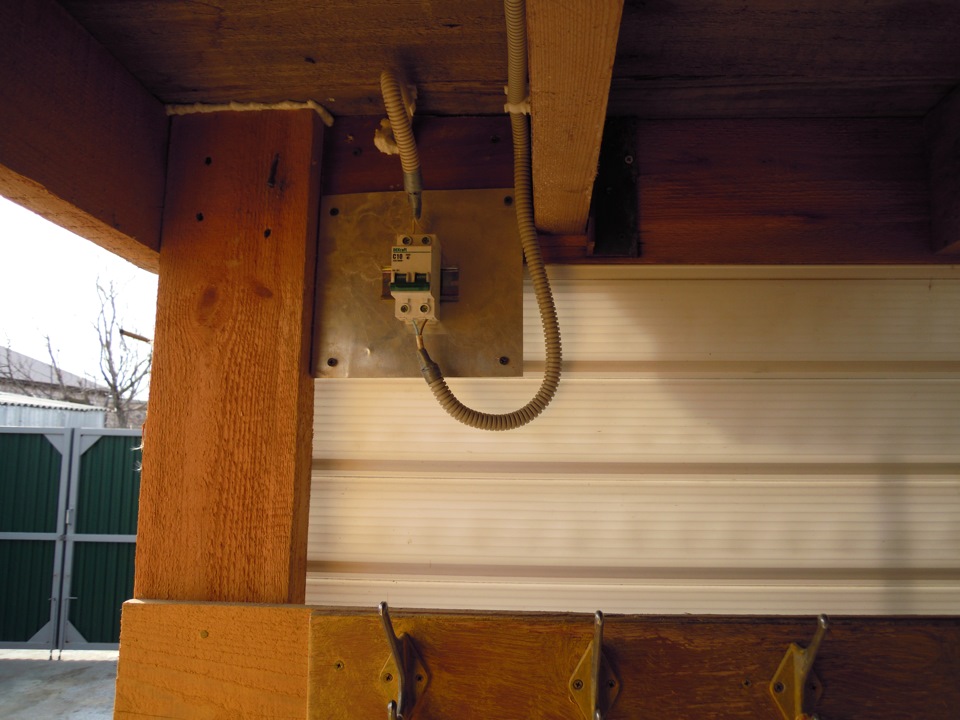

Автомат выноси из душа и УЗО поставь- безопаснее будет

а что за нагревательный элемент

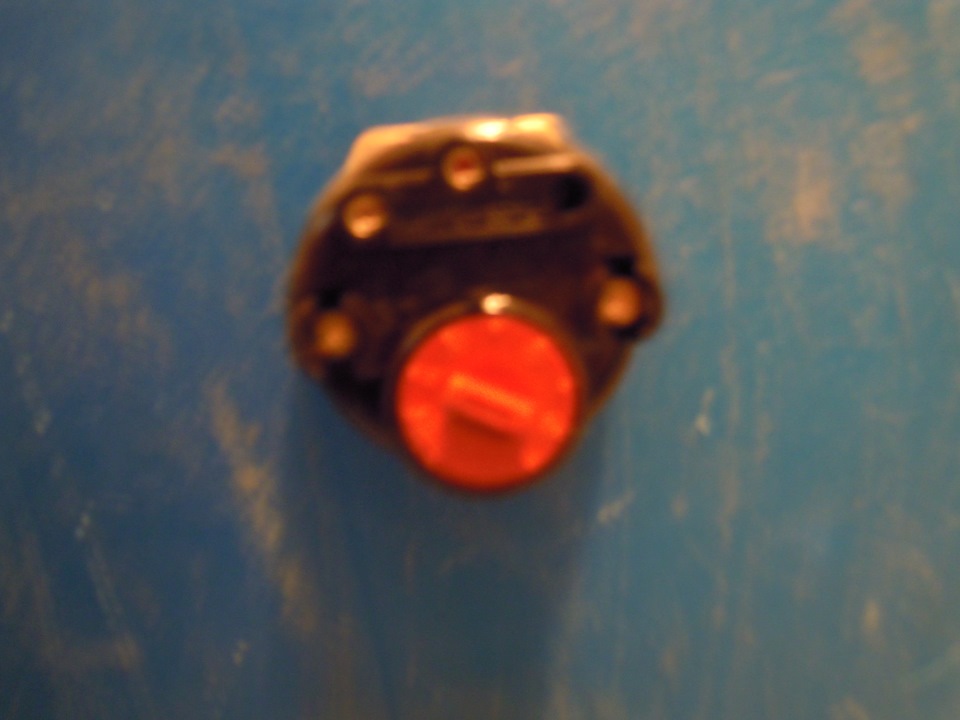

ТЭН с терморегулятором на 1,5 кВт

А ни кого не смушает то что практически в зоне купания расположен автомат на 220вольт при чем скорее всего под напругогой. Так как там и фаза и ноль на приходе. Уберай эту лабуду из душа . Сделай хотябы в закрытом боксе пыле влаго зашищенном. Но уж точно не в душе

Прочитай ответы на комментарии ниже, понимаю что долго листать, но если интересно все де советую посмотреть.

Добавлю ещё совет. Пластиковую трубу закрой чем угодно, хоть изолентой обмотай. У меня в конструкции она в труху превратилась. Уточню-не разорвало допустим морозом, а именно как порошком рассыпалась. Это солнце и ультофиолет её так сожрал. Пришлось менять всю магистраль. И на зиму не забудь слить водичку. Удачи

эти трубы не предназначены для наружного применения, ниже минус 20 их даже хранить нельзя, поэтому советуют покупать свежие трубы .а не те которые неизвестно где зимовали

Ну нам это не грозит. У нас меньше -10 не бывает. Юг как никак

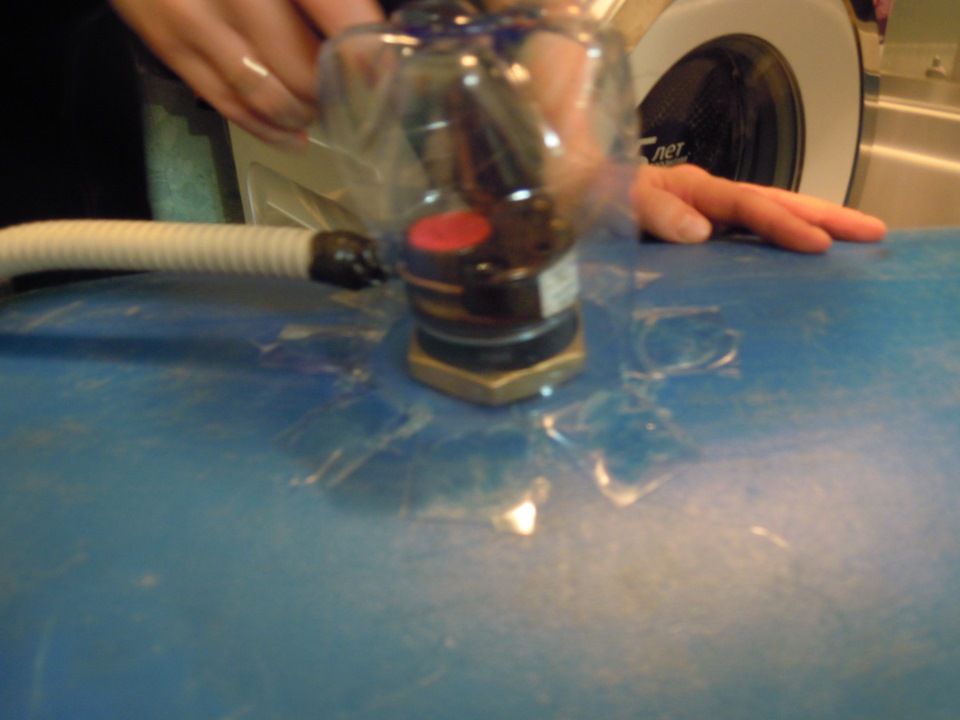

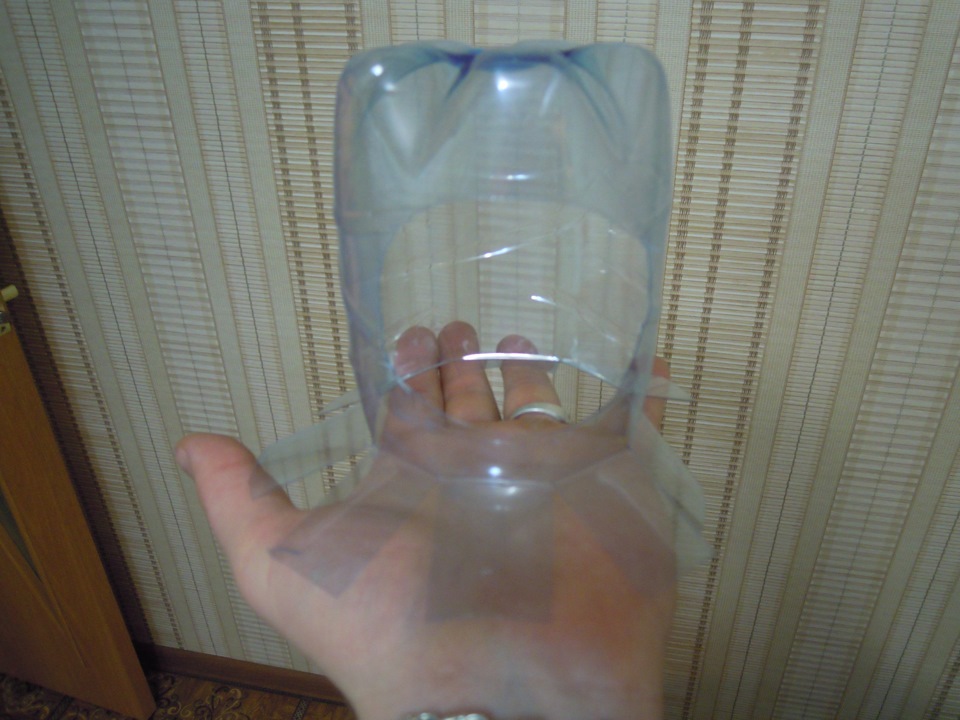

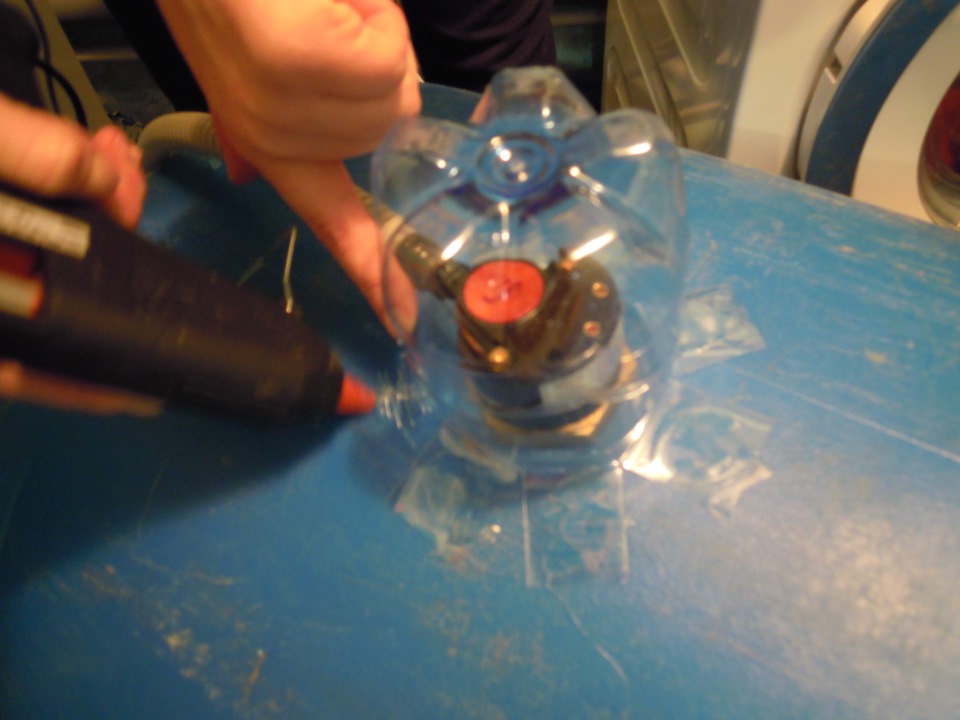

Пластиковая бутылка это сильно, но можно было обойтись распаячной коробкой(надежнее).Прогреваться будет не равномерно, вода ниже ТЭНа будет холодной и придётся долго сливать.Решение-внутри бочки провести шланг забора воды выше ТЭНа и всё будет норм.Я также делал у тещи.Третий год полет нормальный)

Хорошо, но на солнце пластиковая бочка прослужит недолго, года 3, лучше бы её на нержавейку поменять.

онаж золотая будет)))))

Зато раз и навсегнда.

Хорошо, но на солнце пластиковая бочка прослужит недолго, года 3, лучше бы её на нержавейку поменять.

Как три года?У меня 10 лет стоит уже такая же бочка и всё прекрасно!

Не знаю, обычно пластик на солнце становится хрупким.

Согласен но пластик тоже разного качества исполнения.

Возможно, однако классика жанра нержавейка всё-таки предпочтительнее, у меня из неё. Тонкостенная кастрюля какая-то с ручками на 112 л, купил по объявлению лет 5 назад недорого совсем.

Согласен но пластик тоже разного качества исполнения.

ЗДОРОВСКАЯ Идея! скажиТе, а вода при ПОМОЩи Тена равномерно прогреваетСЯ? ВИдел сиСТему с тЕНОМ И плавающиЙ ШЛАНГ ЗАБОРА ВОДЫ НА ЛЕЙКУ, ВРОДЕ пИтЕРСКОГО ПРОИзводстВА…

Не тестил ещё по нагреву только сделал)

Всё нормально, но проводку убирай из душа!

На автомат просто не купил за крышку не было в магазине

НнннДа… Открытый автомат в душевой кабинке- ОЧЕНЬ КРУТО!

Не спортивно + дорого греть такую баклушу когда надо всего 1/10 объема. Сделал бы еще одну бочку поменьше и переливом как-то через клапан. Был бы толк.

Нормально! у меня тоже нагреватель есть. мы с ним пользуемся почти до начало ноября! ну и с середины апреля.до конца июня. а так конечно Баня!

Надеюсь будет так же))) А баня тоже есть тема ещё та сами построили ещё лет 28 назад просто фоток самого этапа нет не до этого видимо было))

Вот это ты заморочился! А зачем нагреватель? Смысл летнего душа в том, чтобы его солнце нагревало. У меня металлическая бочка чёрного цвета, греется хорошо. А вот по поводу подачи воды через пластиковую трубу я не допёр. Спасибо за идею, а то жена всё по лесенке со шлангом прыгала. Скажу, что сам догадался! 🙂

У нас в черной металлической бочке часа в 4 обжечься можно летом))

Электричество убирай от греха подальше из кабины. А бочку надо защитить от остывания. Найди старые рамы по размеру. И закрой с 3 сторон вокруг и крышу. 4 сторона теневая . Там не обязательно. И там будет дверка. Я так сделал. От солнца нагревается-рука не держит. И ещё покрась бочку чёрной краской. В разы быстрее нагреваться будет. удачи

интересно у вас!))) век живи век учись, вместо рам можно использовать поликарбонат, если старых рам нет то из него дешевле будет и быстрее сделать)))

У нас летом +55 на Ярило как ты говоришь да и весной с осенью не так уж холодно, тэн по сути для того чтоб немного вечером подогреть (осенью и весной) у нас много у кого так стоит. На автомат просто не купил за крышку не было в магазине.

Устанавливаем ТЕН для душа

Чтобы установить ТЕН с терморегулятором для душа на загородном участке, вам, прежде всего, нужно подобрать этот электронагреватель по необходимой мощности и подвести к этому боксу электропитание 220В. Кроме того, вы можете установить терморегулятор, который будет автоматически отключать прибор при достижении нужной температуры – так вы защитите его от перегорания, особенно, когда в ёмкости вдруг заканчивается вода. Сделать это не очень сложно, но только для тех, кто знает как, о чём мы вам и расскажем, а также продемонстрируем видео в этой статье.

Читать еще: Лада веста инструкция по эксплуатации и ремонту

Советы и рекомендации

Выбор нагревателя

Такой электронагреватель потому и назван трубчатым, что состоит из металлической трубки, которая на верхнем рисунке обозначена цифрой 1, а обогрев происходит за счёт замыкания цепи через спираль из нихрома, которая там же обозначена цифрой 2. Подключение цепи происходит через контактные стержни (4), к которым эта спираль прикреплена, но чтобы она не контактировала со стенками трубки, её запрессовывают туда в очень мелкий кварцевый песок, а концы закупориваются керамическими пробками (3).
Металлическую трубку нагревателя могут делать из разных сплавов – это титан, медь, нержавеющая или углеродистая сталь и, конечно же латунь, которую чаще всего можно встретить в приборах средней мощности на 1-2кВт. По сути, металл не имеет никакого отношения к качеству или скорости нагрева прибора, зато он определяет срок его эксплуатации, где, безусловно, лидирует титан. Но в большинстве случаев корпус из любого сплава переживает саму спираль – та перегорает быстрее износа трубки.

Конечно, когда строится душевая для дачи с ТЕНом, вам важно правильно подобрать мощность нагревателя и это будет зависеть от нескольких параметров. Прежде всего, это объём вашего резервуара, где вы собираетесь греть воду – если он более 100 л, то вам понадобится 3-4 кВт для более или менее быстрого нагрева воды. Но, как говорят, палка здесь о двух концах и мощный прибор может не выдержать ваша линия и вам придётся дополнительно устанавливать стабилизатор либо для всех токоприёмников в вашем доме (общий), либо отдельно на ТЭН (в крайнем случае, установите прибор на 1,5-2 кВт).

Рекомендация. Вполне возможно, что бак для дачного душа с ТЕНом вы приобретёте где-либо на стороне, то есть, бывший в употреблении.
В таком случае, обязательно проверьте ТЭН на целостность – сопротивление его изоляции должно быть не менее 1МОм – в противном случае он будет “пробивать”, то есть, бить током при нагрузке.

Установка и подключение

Теперь давайте разберёмся, как установить ТЕН в бак для душа своими руками (при этом будем считать, что объём резервуара и мощность нагревателя мы уже выбрали, и осталась только практическая сторона вопроса). Прежде всего, взгляните на фотографию вверху – там вы увидите, как устроена концевая часть трубки нагревательного прибора – в данный момент нас интересует штуцер, точнее, его длина (L) и диаметр трубной резьбы (M).

Если у нас будет бак для душа с ТЕНом пластиковый, то монтаж получится гораздо проще, но если ёмкость из металла, то процесс немного усложнится, но давайте обо всём по порядку. Прежде всего, нам нужно будет в нижней части бочки, отступив от дна не менее 50 мм, просверлить два горизонтально противоположных отверстия по ширине концов используемого нами прибора.

Помимо расстояния отверстий друг от друга, их нужно сделать такого же диаметра что и штуцер (значение M) и если мы имеем дело с пластиковой ёмкостью, то это легко выполнить стальной или алмазной фрезой, как это показано на верхнем фото.

Гораздо сложнее, если используемая нами ёмкость сделана из металла – обычной фрезой здесь не обойтись и для обустройства отверстий нам понадобится тонкое (2-3 мм) сверло по металлу. Нам придётся начертить две окружности по месту посадочных гнёзд и мелким сверлом по периметру высверлить эти отверстия (чем меньше шаг, тем аккуратнее получится проём).

После того, как вы удалите пятачки металла (дл помощи можно взять овальный надфиль), обработайте кромки полукруглым напильником, чтобы удалить все перегородки, оставшиеся посте сверления, как того требует инструкция.

Примечание. Не расстраивайтесь, если отверстие в металлической ёмкости получилось с не совсем чёткой окружностью.
Все щели и зазоры (если они не более 1-2 мм) перекроет шайба с резиновой прокладкой.

Теперь в емкость с ТЕНом для душа нужно вставить сам нагреватель с внутренней стороны, но предварительно на штуцеры надеваются металлические шайбы с резиновыми прокладками, и то же самое делается и с наружной стороны. Затем прибор фиксируется гайками за штуцеры и его можно подключать к сети 220В, но только после заливки в резервуар воды.

Терморегулятор вставляется в ёмкость точно таким же способом, сквозь отверстие в сетке (желательно недалеко от ТЭНа). После установки цепь нагревателя разрывается терморегулятором и после этого можно проводить испытания.

Но учтите, если вам нужно не просто выключать прибор при определённой температуре, а регулировать её, то для этого вам понадобится блок ТЭН с несколькими трубками. Это позволит вам с помощью терморегулятора, меняя позиции ручки, устанавливать нужную температуру, которая будет зависеть от количества работающих спиралей.

Заключение

Можно пойти наиболее простым путём – просто приобрести в магазине готовую ёмкость с вмонтированным в неё ТЭНом и терморегулятором, но цена такого оборудования будет гораздо выше, как если бы вы собрали его из разных деталей. Поэтому, здесь уже решать вам, но хорошо сделанное самодельное устройство ничем не хуже заводского.

Сообщества › Сделай Сам › Блог › летний душ (модернизация)

Читать еще: Нужно ли делать промывку при замене масла

Смотрите также

Комментарии 96

В шланг вкинь шарик. Будет уровень видно лучше

Кабинка самоубийств получилась!

Ну это как посмотреть, если мозга и рук нет можно и попробовать суицид.

Автомат выноси из душа и УЗО поставь- безопаснее будет

а что за нагревательный элемент

ТЭН с терморегулятором на 1,5 кВт

Прочитай ответы на комментарии ниже, понимаю что долго листать, но если интересно все де советую посмотреть.

Ну нам это не грозит. У нас меньше -10 не бывает. Юг как никак

Хорошо, но на солнце пластиковая бочка прослужит недолго, года 3, лучше бы её на нержавейку поменять.

онаж золотая будет)))))

Зато раз и навсегнда.

Хорошо, но на солнце пластиковая бочка прослужит недолго, года 3, лучше бы её на нержавейку поменять.

Как три года?У меня 10 лет стоит уже такая же бочка и всё прекрасно!

Не знаю, обычно пластик на солнце становится хрупким.

Согласен но пластик тоже разного качества исполнения.

Не тестил ещё по нагреву только сделал)

Всё нормально, но проводку убирай из душа!

На автомат просто не купил за крышку не было в магазине

НнннДа… Открытый автомат в душевой кабинке- ОЧЕНЬ КРУТО!

У нас в черной металлической бочке часа в 4 обжечься можно летом))

Улучшаем комфорт на даче – устанавливаем тэн для душа

Каким бы вы не считали себя закаленным человеком, но теплый душ принимать значительно приятнее. Взять теплую воду на даче возможно двумя дорогами – посредством солнца либо установив нагревательный элемент в бак. Первый вариант возможно невыполним, в случае если лучи были весь день перекрыты тучами, к тому же потребуется большое количество времени для полноценного прогрева. Во втором случае все зависит лишь от подачи электричества.

Читать еще: Не работает пауза на дворниках ниссан альмера

Сейчас мы рассмотрим, в какие конкретно баки в большинстве случаев устанавливают нагреватели, как это делать, и какие конкретно из них возможно применять.

Совет: для стремительного получения воды нужной температуры рекомендуем сперва нагреть маленькое количество в емкости, а после этого разбавить ее холодной водой.

Виды ТЭНов для душевого бака

Применяют в этом случае модели «мокрого» типа. Это значит, что он должен конкретно соприкасаться с водой, в другом случае устройство сгорит.

Сокращение «ТЭН» свидетельствует – «трубчатый электрический нагреватель», он бывает следующих типов:

Открытый

Конструктивно ТЭН для бочки для душа выглядит следующим образом:

берется пустотелая трубка из стали либо меди;
заполняется ее количество веществом, которое способно быстро и много проводить тепло, например, кварцевым песком либо магниевым оксидом;
в устанавливается спираль из проволоки, изготовленной из сплава никеля с хромом.

Закрытый

В отличие от прошлой модели, ТЭН для бака летнего душа тут изолирован керамической колбой, имеющей повышенную прочность. Изготавливают ее из магниевого силиката, стеатита, но не из металла. В этом случае нагрев жидкости происходит от ее контакта с кожухом.

Из чего емкость

Конструкция душа на даче не всегда предполагает капитальное сооружение. Грубо говоря это легкая железная ли деревянная решетка, сверху которой установлен бак с водой. Исходя из этого при расчете направляться выделить вниманию опорам, каковые будут поддерживать бак.

Раньше предпочтение отдавали железным вариантам, не смотря на то, что вес их сверхтяжелый, особенно в случае если емкость вычислена на 300 и более литров. Исходя из этого в последнее время перекос в продажах все же стал в пользу пластиковых моделей, массу которых значительно чаще возможно просто не учитывать. Ниже рассмотрим два этих типа резервуара.

Железный

Имеется два вида таких изделий:

Из простой углеродистой стали. Это значительно чаще плоские прямоугольные изделия с отверстием сверху для заливания воды. Их цена маленькая, они прочные и долговечные. Количество варьируется в пределах 100-200 л. Из недостатков направляться отметить подверженность коррозии. В этом случае имеется два варианта – обезопасисть внутреннюю часть эмалью и не допускать продолжительного простоя железного ящика без воды.

Совет: в случае если кроме того на поверхность напылен узкий слой цинка, ее в обязательном порядке направляться покрасить, дабы обезопасисть его и продолжить срок эксплуатации бака.

Оцинкованные емкости смогут быть различной формы и объема. Примерный гарантийный срок их применения – до 10 лет.

Второй тип – емкости из нержавеющей стали, уровень качества которых превосходит вышеуказанные. Ящики не опасаются ржавчины, исходя из этого окрашивать их не требуется. Толщины стенок в 1 мм достаточно, дабы удержать нужный количество воды. Изготавливают их любой формы, с крышкой либо без.

Для установки выбранного нагревателя пригодится сверлом сделать соответствующее резьбе устройства отверстие. Установить по обеим сторонам прокладки из паронита либо резины, а после этого с внутренней стороны бака затянуть ключом удерживающую изделие на стенке гайку.

Совет: подключение электрооборудование к сети проводите через терморегулятор, дабы устройство не перегорело на протяжении эксплуатации.

Пластиковый

Его преимущество – маленькая масса, дешевизна и достаточная вместительность. Больше всего приглянулись дачникам плоские конструкции.

И это делается ясно по окончании начала их эксплуатации – вода прогревается в них быстро и равномерно, а монтаж очень просто.

Совет: плоские пластиковые баки для душа смогут выступать в виде крыши душевой кабины.

Изготавливают емкости из особого, в большинстве случаев пищевого, полиэтилена.
Он не опасается ультрафиолетового излучения, прочен и экологичен. Кстати, кроме того в случае если вода будет в нем находиться довольно продолжительное время, она не зацветет, что возможно отнести к еще одному плюсу баков.
Полиэтилен не подвержен коррозии.
Емкость баков возможно различной, но чаще все применяют объемы в пределах 200 л.
В случае если же требуется установить в конструкцию нагревательный элемент, рекомендуем покупать изделия в виде круглых бочек.
Имеется кроме этого емкости для душа из полимерной эластичной ткани. Кроме прямого назначения, они смогут использоваться для капельного полива. Напоминает резервуар «подушку» с заливной и сливной частью. Кроме этого имеется и особая крышка, которая мешает застаиванию воды.

Установить в пластиковый бак нагревательный элемент своими руками может практически любой. Процесс не отличается от того, как это делалось с железной емкостью.

Плюсы и минусы бака с подогревом

Ниже предлагаем вам ознакомиться с преимуществами и недостатками конструкций:

Независимость от погодных условий.
Возможность посредством термодатчика регулировать температуру воды.
Нагрев происходит достаточно медлительно. Теплоизолирование разрешит ускорить процесс, но не позволит нагревать емкость солнечным лучам.
Инструкция требует, дабы в баке всегда была вода, дабы нагреватель не перегорел. Нужно установить для этого особое приспособление.
Нужно подвести электрокоммуникации.
Нагреватель может со временем выйти из строя, а его цена не всегда будет недорогой.
Нужно – магистральный подвод воды.
Опасность поражения электротоком.

Вывод

Желаете не зависеть от солнца и постоянно иметь в душе воду нужной температуры, тогда вам направляться поразмыслить об установке нагревателя в душевой бак. Он бывает двух видов, но задачи делает однообразные. Установить нагреватель в емкость будет очень просто. Видео в данной статье разрешит возможность найти дополнительную данные по указанной выше теме.
