K03AK-UA › Блог › Не работает спидометр и тахометр (стрелка тахометра без движений, стрелка спидометра дергается (дребезжит) на нуле)

Симптомы неисправности:
Проблема появилась в очень жаркий летний день. Машина на солнце нагревалась более чем до 50 градусов (ключ из замка зажигания держать пальцами больно).
После включения зажигания тахометр не работает.
Счетчики километража считают пробег исправно.
Панель приборов VDO

Отчет по ремонту
и устранению проблемы неработающего спидометра/одометра из-за дергающейся стрелки спидометра.

Шестеренка внутри под

Для ремонта двигатель выпаивать с платы не обязательно.
Редуктор снимать аккуратно, чтобы верхняя крышка не отделилась от нижней, т.к. из него вылетят другие шестеренки. Собрать несложно, но зачем вам лишняя работа.
Ремонт такой: для моделей VDO (у меня *034B) Насколько я понял из информации из интернета такая же проблема может возникать и на других панелях приборов этого производителя, выпускавшихся до 97-98 годов. Панели от совершенно разных марок авто и не только AUDI. Проблема технологическая. При детальном рассмотрении понятно, что растрескивание происходит напротив места закачки пластика в пресс-форму.
Снимаем и разбираем приборку. Остается только

Снимаем стрелку спидометра. Если дергается она — проблема в этом моторчике. Я снимал просто пальцами прокручивая против часовой и сдергивая вверх по оси. Идет довольно таки туго. Может оторваться черная пластиковая накладку. Не беда. Потом приклеите.

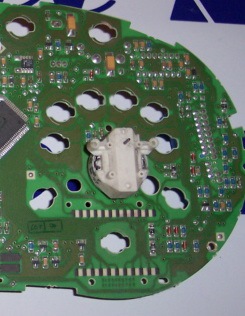

Снимаем циферблат, вместе с двигателем датчика уровня топлива с платы. Двигатель датчика уровня топлива крепится к монтажной плате тремя контактными штырьками в

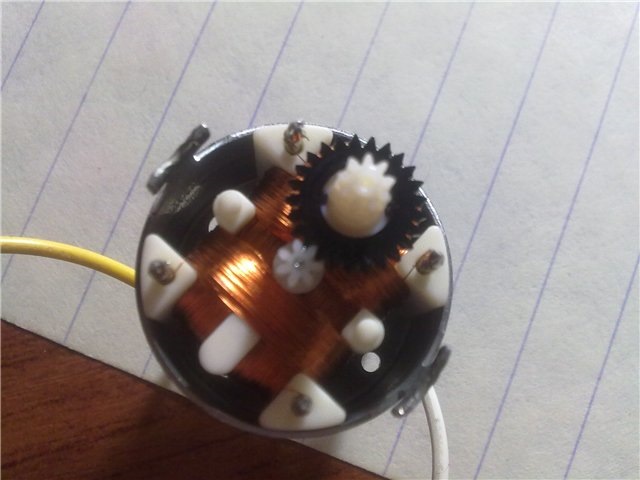

Снимаем треснувшую шестеренку с оси. У меня снялась легко, просто пальцами.
Дальше задача ее надежно закрепить. Для этого я вытащил саму ось из моторчика. Аккуратно маленькими плоскогубцами.

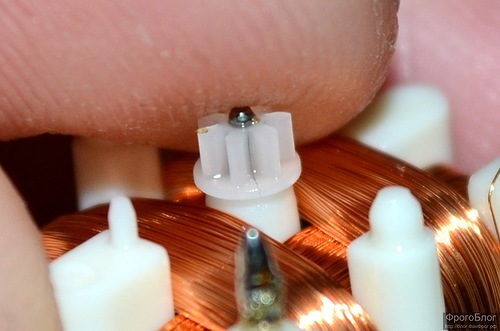

На оси, в том месте где будем клеить шестеренку, надфилем делаем шероховатость по кругу и надпил с одной стороны. Достаточно пару десятых мм. Вместе с клеем этот надпил будет выполнять роль шпонки, что будет дополнительно предотвращать возможность «прокрута» в дальнейшем.
Клей я использовал цианокрилатный секундных гель. Лучше Гель , т.к. он не растекается. С дозировкой клея будьте очень аккуратны, чтобы он не попал на зубцы и чтобы его остатки не растеклись по самой оси. После посадки шестеренки на ось сильно сожмите пальцами сдавливая место трещины (до 15 сек). Можно дать еще пару часов на затвердение.

Устанавливаем ось с приклеенной шестеренкой на место.
ВАЖНО. Нужно посадить ось максимально близко к обмоткам. Зазор минимальный. Ось в моторчике примагничивается вниз и имеет небольшой ход вверх. Иначе, она может цеплять наплывом ниже зубцев за черную промежуточную шестеренку и клинить. Проверить можно посадив промежуточную шестерню на свой посадочный штифт и прокрутить. Зацеп должен быть по верхнему краю зубьев.
Перед сборкой желательно немножко смазать шестеренку. У меня под рукой оказалась смазка для ШРУС — G 000602 (MoS2 G6.2). Использовал иголку. С кончика иголки между зубцами черной шестеренки.

Надеваем редуктор. Корпус моторчика нужно поджать максимально вверх от монтажной платы. Он на обмотках двигается. Это поможет плотно поджать редуктор усиками при сборке. Используйте клинья. Например из спичек, вставив их с четырех сторон между корпусом и платой.

Зажать редуктор усиками.

Слегка надеть стрелку на ось и проверить плавность хода собранного моторчика. Если все сделано и собрано правильно стрелка должна через редуктор крутить ось шагового двигателя. Будет слышен шум редуктора и моторчик будет проворачивается с характерными «рывками». Характер прокручивания стрелки должен практически не отличаться от того как проворачивается стрелка тахометра. Проворачивая стрелку против часовой стрелки вы почувствуете упор. Это и есть ее «нулевое» положение.

Снять стрелку и установить циферблат.
Установить стрелку в «нулевое» положение.
Собрать панель приборов.
Теоретически, никакая дополнительная калибровка не нужна.

*картинки взяты из интернет источников. Спасибо авторам

Причины неработающего тахометра

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.
Читать еще:  Рычаг кпп лада гранта

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

  • целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
  • качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
  • целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» – постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Читать еще:  Уаз на литье фото

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Скачет стрелка тахометра
