Сод гранта на приору

Гранта термостат на Приору

Вступление

16 клапанный Двигатель Приоры довольно резвый и экономичный, но обладает некоторыми недостатками. Система его охлаждения досталась по наследству от ВАЗ 2110. Отличия СОД Приоры от ВАЗ 2110 только в отопителе, он стал намного эффективнее и теплее чем у предыдущей модели. Главным недостатком является долгий прогрев 16 клапанного двигателя. В данной статье мы по говорим о том, как доработать систему охлаждения и сделать прогрев ДВС более быстрым с помощью установки термостата от Гранты.

О системе

Система охлаждения в Гранте значительно отличается от приоровской, она быстро прогревает двигатель до рабочей температуры даже в самые лютые морозы со включенным отопителем и поддерживает более высокую рабочую температуру, что способствует быстрому прогреву салона. Основным отличием в системах охлаждения этих двух машин является термостат. Именно термостат Гранты обеспечивает более быстрый прогрев автомобиля.

Наглядное различие двух систем можно увидеть на картинках ниже.

Как можно заметить, что отопитель на Гранте подключен последовательно, а на Приоре параллельно. На Приоре часть тепла уходит именно в расширительный бачок, а в гранте антифриз в расширителе почти не нагревается и все тепло отдается радиатору отопителя.

Процесс замены

Процесс замены термостата прост и не займет много времени, но полученный результат не заставит себя долго ждать.

Что необходимо для замены:

  • Термостат гранта
  • Прокладка между термостатом и блоком
  • Герметик
  • Охлаждающая жидкость
  • Нижний патрубок радиатора Гранта
  • Тройник печки ваз 2108
  • Новые хомуты (лучше всего использовать пружинные)
  • Две шпильки М8х80 (или болт такого же диаметра и длинны)

Процесс работы по установке:

  • Подготавливаем автомобиль, снимаем бокс воздушного фильтра вместе с гофрой и ДМРВ, сливаем антифриз.
  • После чего демонтируем старый термостат.
  • Если Приора имеет механический дроссель, то шланги идущие на его обогрев глушим с помощью болта м8 и хомута. Если дроссель электронный ничего делать не нужно.
  • Устанавливаем новые шпильки в места крепления термостата.

  • Меняем нижний патрубок радиатора от штатного на грантовский

  • Устанавливаем новый термостат, предварительно надев прокладку на шпильки.
  • Подключаем шланги по схеме

схема подключения грантовского термостата

  • Входной патрубок в радиатор отопителя подключается от термостата, а выходной патрубок радиатора подключается к трубе помпы.
  • Выходной патрубок разрезается и в него вставляется тройник через который будет подключен расширительный бачок
  • Выкручиваем из старого термостата датчик температуры ОЖ и устанавливаем в новый
  • Заливаем ОЖ

После чего запускаем двигатель и следим за уровнем ОЖ с нарастанием температуры, жидкость будет убывать, не забывайте доливать ОЖ до уровня пока она не перестанет убывать.

Плюсы данной даработки

  1. Основным и жирным плюсом замены термостата на грантовский является тепло в салоне автомобиля. Теплый воздух начинает дуть из сопел уже при температуре от 50 градусов, а при 70 градусах горячий.
  2. Быстрый прогрев двигателя даже в самые лютые морозы, что позволит быстрее прогреть салон и ехать с комфортом.
  3. Температура ОЖ при движении не будет опускаться ниже 85 градусов
  4. В летнее время двигатель не будет перегреваться. Температура не будет переваливать за 100 градусов

Видео по замене термостата

Как установить термостат от Гранты на ВАЗ?

Термостат от Гранты на ВАЗ 2110 и Приору устанавливают для более быстрого прогрева двигателя, особенно в процессе движения «десятки». Термостат отвечает за перераспределение потоков жидкости в СОД. К минусам данной системы на ВАЗ 2110 специалисты относят частые подтекания и проблемы с расширительным баком. Устранить такие неисправности можно с помощью тюнинга. Предварительно изучается устройство СОД.

Читать еще:  Чем можно обогреть гараж зимой

Технические моменты

Независимо от марки транспортного средства СОД состоит из следующих элементов:

  1. Помпа.
  2. Электрический вентилятор.
  3. Радиатор.
  4. Расширительный бак с пробкой.
  5. Термостат.

На холодном моторе клапан последнего устройства перекрывает патрубок, идущий к радиатору. При этом циркуляция ОЖ наблюдается по малому кругу (без радиатора). На «десятке» в малом круге участвуют радиатор, впускной коллектор, БДК, жидкостная камера. При температуре 87°С наблюдается перемещение термостата. При этом открывается главный патрубок. Жидкость начинает циркулировать по большому кругу. Если температура достигает 102°С, тогда патрубок полностью открывается. Допускается ход клапана в пределах 8 мм.

СОД Приоры и Гранты жидкостная, закрытая и с принудительной циркуляцией. Жидкость поступает к термостату через нанос и специальную рубашку.

Модернизация «десятки»

Предварительно с «десятки» демонтируют старый термостат:

  • ослабление хомутов отводящего и подводящего шлангов радиатора;
  • демонтаж устройства.

Следующий этап — сравнительный анализ СОД Гранты и ВАЗ 2110. На первом транспортном средстве печка подключается последовательно, а на втором — параллельно. На Ладе Гранта производительность отопительного устройства не зависит от оборотов помпы. При этом не прогревается тосол в расширительном баке и радиаторе.

Процесс замены термостата производится после покупки следующих деталей:

  • прокладки;
  • нижнего патрубка;
  • шайбы;
  • хомутов;
  • тосола;
  • герметика ABRO.

Установка термостата на ВАЗ 2110 производится после слива антифриза. Для заглушки шланга, идущего из дроссельной заслонки, используют болт М10 и хомуты. Следующий этап — подключение шлангов, монтаж датчика температуры.

Тюнингованная система СОД на ВАЗ 2110: вход печки подключается к термостату, а слив — к саксофону. Обогрев заслонки не подключается. При необходимости на дроссель подключают шланг от радиатора печки, который идет к расширителю. Затем заливают тосол в СОД, заводится мотор. В процессе прогревания рекомендуется следить за температурой тосола и герметичностью соединений. Если нарушения отсутствуют, тогда тюнинг произведен успешно.

К плюсам такой замены специалисты относят:

  • теплоту в салоне;
  • стабильную температуру при различных режимах работы.

«Новая печка» начнет дуть теплым воздухом при 55°С, а на отметке 70°С из печки пойдет горячий воздух (на холостом ходу и во время перемещения транспортного средства). При движении уровень температуры мотора будет находиться в пределах 85°С. При этом в пробках силовой агрегат не перегревается, а температура находится в пределах 100°С. Это способствует запуску вентилятора.

Дополнительный тюнинг

Чтобы термостат работал лучше, потребуется доработать байпас. Термостат с 6-тью дырками обеспечивает быстрый нагрев воздуха в салоне (из-за уменьшения канала). От диаметра байпаса зависит объем жидкости, которая циркулирует по МК. При уменьшении канала увеличивается проток через отопительное устройство. В салоне «десятки» становится теплее.

При сужении термостата с 5-тью дырками могут возникнуть проблемы с омыванием термического элемента. Для сужения канала до нужного диаметра потребуется алюминиевая пластина. Ее монтируют внутрь байпаса. Для этого используют заклепки либо холодную сварку. В пластине сверлят новое отверстие.

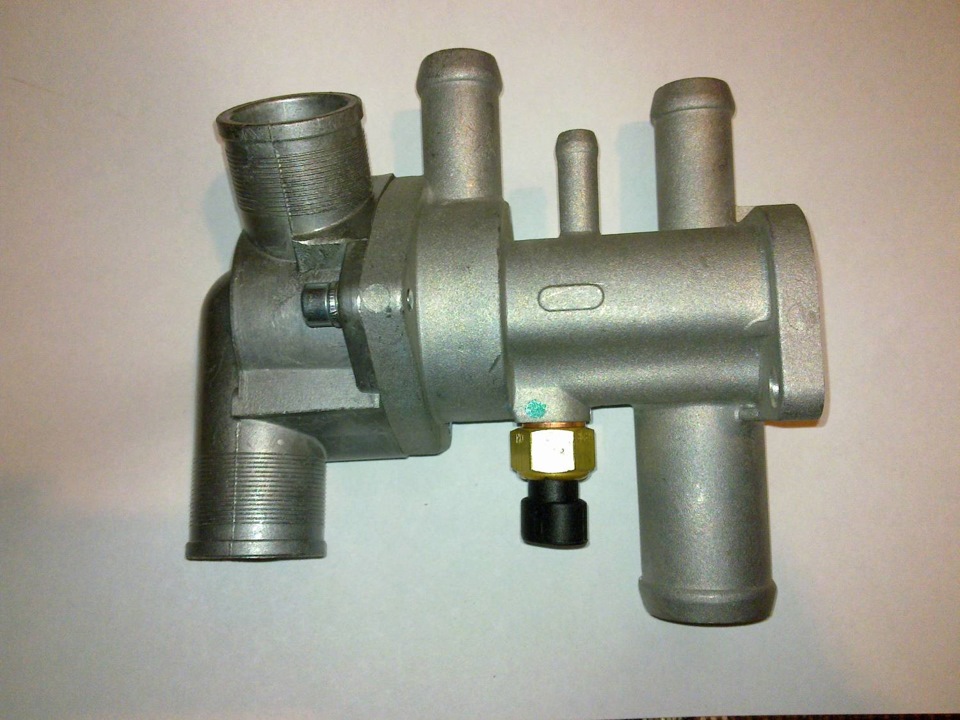

Тюнингованный термостат состоит из корпуса с дополнительным шестым отверстием (для патрубка), самого патрубка, резьбы, дроссельной шайбы, оголовка ТС, термоэлемента и регулировочного болта. Патрубок вкручивают и приваривают холодной сваркой.

Дополнительный патрубок устанавливают параллельно штатному аналогу на печку (для попадания обратки из отопительного агрегата в измерительную полость ТС). Чтобы усилить ток ОЖ на малом круге, потребуется дроссельная шайба. При этом исключается перепад давления.

Читать еще:  Проверка катушек зажигания приора

Регулировочный болт должен упираться в ножку элемента. Это позволит регулировать температуру открытия ТС снаружи. Так как штатные ТС-82 холодные, потребуется дополнительная модернизация. Специалисты советуют переделать карбюраторные ТС-82 в инжекторные. Для этого необходимо просверлить и нарезать резьбу под ДТОЖ.

Для проведения тюнинга используют тройник. На «десятке» его не нужно разворачивать. Термостат с 6-тью дырками, в отличие от предыдущего элемента, легче тюнинговать. После уменьшения такого байпаса температура ОЖ будет зависеть от температуры радиатора.

Доработка бюджетного автомобиля

Можно установить термостат с Гранты на Приору. Для этого потребуется купить патрубки, прокладку, тройник, датчик температуры, шпильки, антифриз. Так как у Гранты, в отличие от Приоры, радиатор расположен дальше от мотора, для тюнинга потребуется длинный патрубок.

Можно срастить штатные патрубки. Для этого используют трубу насоса СОД от «десятки». От нее отрезают прямой участок с крепежом. К плюсам такого тюнинга специалисты относят быстрый прогрев салона и мотора, рабочая температура ДВС колеблется в пределах 92°С.

Чтобы правильно доработать СОД на ВАЗ 2110 и Приоре, рекомендуется использовать книгу по эксплуатации данных транспортных средств.

При необходимости рекомендуется посоветоваться с автомеханиками.

Сод гранта на приору

Пишем про установку, детали и отзывы о работе. Модераторы, если сочтут нужным, перенесут посты об этом из др. тем.
Опрос, как я думаю, будет полезен.

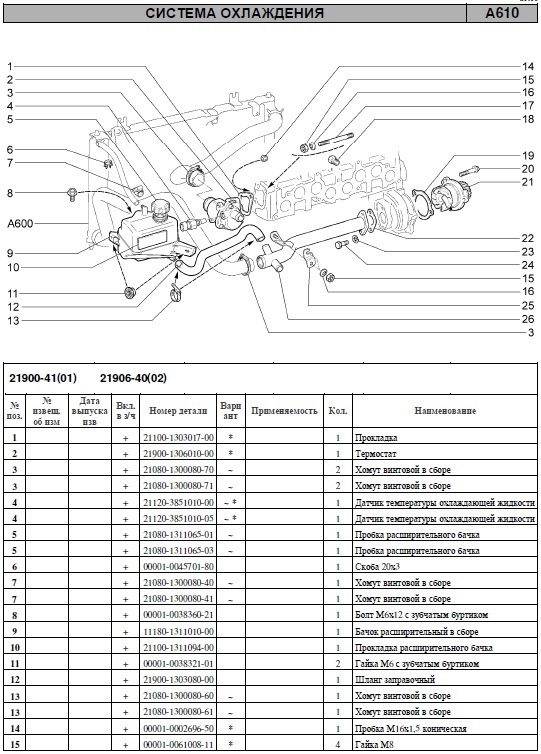

Описание + фото системы охлаждения Granta можно посмотреть здесь

Отчет PAE о переходе на Грантовскую СОД.

Что для этого понадобиться:
-1. Термостат от Гранты + термоэлемент Vernet TH 4898.87+ притирочная паста.
-2. Прокладка под корпус термостата
-3. Тройник ф20мм.
-4. Датчик указателя температуры ТМ-106 старого образца + «мама» к нему, родной ни как не получиться нацепить, на грантах и калинах в ГБЦ там тупо заглушка.
-5. Кусок подходящей трубы что бы соединить нижний патрубок радиатора и угловой патрубок на приемную трубу (я отпилил кусок от приемной трубы 2112)
-6. Болт М12 и горсть Norma-вских хомутов
-Ну и самое главное кто будет ставить на Приору сей девайс не покупайте грантовский нижний патрубок, на куй он не нужен.Не ложиться он у нас как следует, я его как только не мерил и не крутил.В итоге снял и подарил соседу (у него Гранта) и собрал на родных патрубках используя кусок подводящей трубы (та которая прикручивается за помпой) от двенахи.
Ставиться все элементарно, только вот придется попыжиться с верхним патрубком радиатора, очень туго налазит. Чтобы потом одеть хомут нужно его полностью раскрутить и собрать уже на месте и не будет мешать датчик указателя ТОЖ, который закручен в ГБЦ. «Шубу» нацепил от нечего делать по сути ни где ни чего не цепляет и не трет.
Что получил, более быстрый (значительно) прогрев до рабочей температуры, печка начинает жарить уже с 65*С как раньше при 80*С.На трассе держит 88-92 по БК ШТАТ Х-1, по стрелке 90 ни больше не меньше.На спуске на скорости 135км/ч протяженностью 2км без газа на 5 передаче температуру не уронил ниже 88*С. Пока проехал за 2 дня только 390км, завтра попру в Ростов-на-Дону.Обкатаем еще, больше пока писать не чего .Сильно потеплело, буду более точные данные писать с наступлением отрицательных температур.

Читать еще:  Патрубки вентиляции картерных газов

Добавлено через 18 минут
Да чуть не забыл у меня Е-газ, т.е. подогрева дроссельного узла нет, у кого дроссель с подогревом потребуется еще один тройник, который нужно будет запитать от патрубка идущего с термостата на радиатор отопителя, ну а слив (который я глушил) все по штатному в приемную трубу.
— У кого будут какие вопросы, готов помочь. Пишите в личку.

Lada Priora sedan 1,6L 16V › Logbook › Утепляемся. Stage 1: Термостат 2190 на Приору (СОД Гранты)

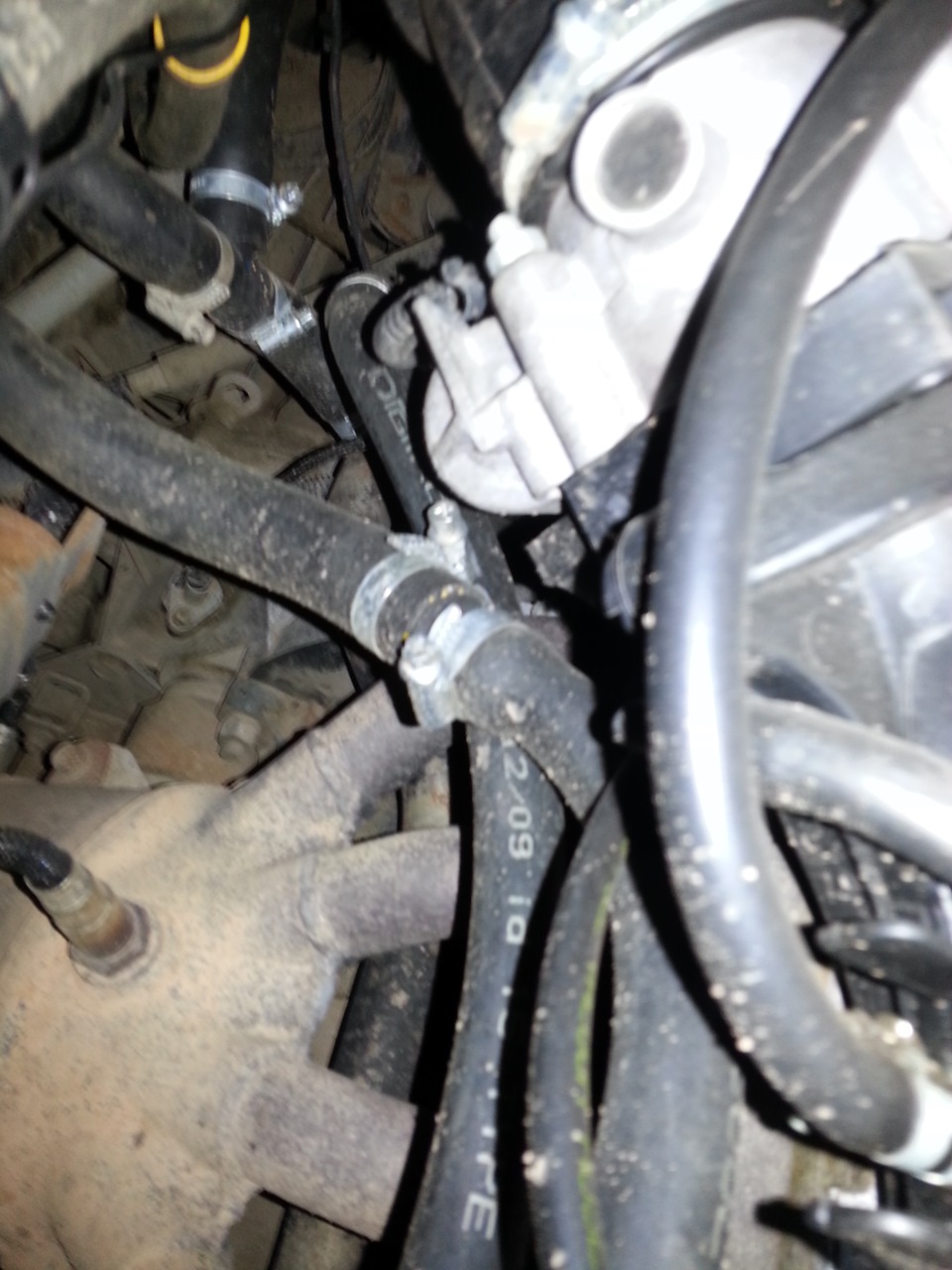

Теперь контур СО выглядит так:
ДВС -> редуктор ГБО -> печка -> в обратку через тройник вместе с расширительным бачком

Получается, что:
1. с термостатом от Гранты в салоне теплее, т.к. печка подключена последовательно, а не параллельно, как в случае с пяти или шестидырочным дермостатом
2. производительность печки не зависит от оборотов помпы
3. мы не греем антифриз в расширительном бачке (подключен через тройник вместе с выходом печки к обратной трубе)
4. мы не греем антифриз в радиаторе (перекрыт верхний патрубок радиатора, все что достается радиатору — достается с обратной трубы через нижний патрубок)

Имеем:
1. значительно более быстрый прогрев, особенно в движении
2. тепло в салоне
3. более стабильный температурный режим — пробки, использование печки, набег холодного потока воздуха
4. быстрое переключение на газ — обогрев газового редуктора в контуре идет сразу после двигателя, обогрев редуктора и печка соединены последовательно

Данная модернизация СОД дешевле и проще, чем:
1. установка погружных свечей накала — один, два, три, четыре, пять, шесть, семь, восемь, девять
2. установка масловодообменника — один
3. установка автономного предпускового подогревателя (если использовать как догрев двигателя)

Замечания:
1. длина патрубка с расширительного бачка у приоры достаточна
2. фишка разъема ДУТОЖ (который в блоке) мешает установке термостата, заменяем ДУТОЖ нового образца на ДУТОЖ старого образца, срезаем фишку с разъема под ДУТОЖ нового образца и приделываем «маму»
3. провод с фишкой для ДТОЖ (который в термостате) не дотягивается до него, нужно подрезать заводской кабель-канал и «вытащить» столько этого провода, пока не будет дотягиваться
4. для последовательного соединения ГБО и печки приобретен «Переходник печки ГАЗ-3302 (пластмас. 20 мм)»
5. штуцер самого малого диаметра в обратке остался лишним, заглушил его болтом
6. антифриз сливал компрессором в канистру через патрубки ГБО, потом его же и залил обратно

ИТОГО:

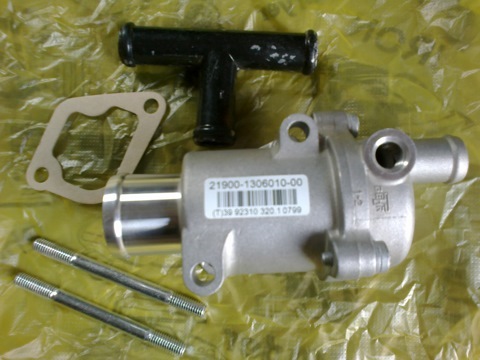

термостат 2190 BEHR (артикул 21900-1306010-00) — 600 руб.
прокладка термостата — 10 руб.
шпилька M8 80мм (корпуса р/в классика, Нива), 2 шт. — 24 руб.
шайба M8*20*2 мм плоская (под саморез крыла), 4 шт. — 20 руб.
датчик указателя температуры охлаждающей жидкости ТМ 106 старого образца — 90 руб.
разъем «мама» для ДУТОЖ — 3 руб.
тройник системы охлаждения (старого образца) ВАЗ 2110 — 30 руб.
патрубок радиатора 2190 нижний — 550 руб.
переходник печки ГАЗ-3302 (пластмас. 20 мм) — 30 руб.
переходник печки угловой 20 мм (металлический) — 50 руб.
антифриз тот же
герметик серый ABRO и хомуты уже имелись
работа по замене — 900 руб.

В сумме потрачено 1497 рублей (без работы)! С работой — 2397 рублей.

Хотел бы высказать огромное спасибо BUBLS2112 за помощь!
