Принцип работы колдуна ваз 2114

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

Заклинивание клапана;
Разрегулированность положения;
Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

Накидной ключ на 13 или соответствующая головка;
Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Лада 2114 Белое Облако › Бортжурнал › Удаление «КОЛДУНА» или РТУ GM

Всем привет.
Сегодня пойдет речь о тормозах.
Давненько я засомневался в исправности своего «КОЛДУНА». А с появлением на нем капель тормозной жидкости уж точно стало понятно что нужно что то предпринимать.

Интересная доработка сейчас набирает популярность, это установка РТУ от Chevrolet, Daewoo, GM.

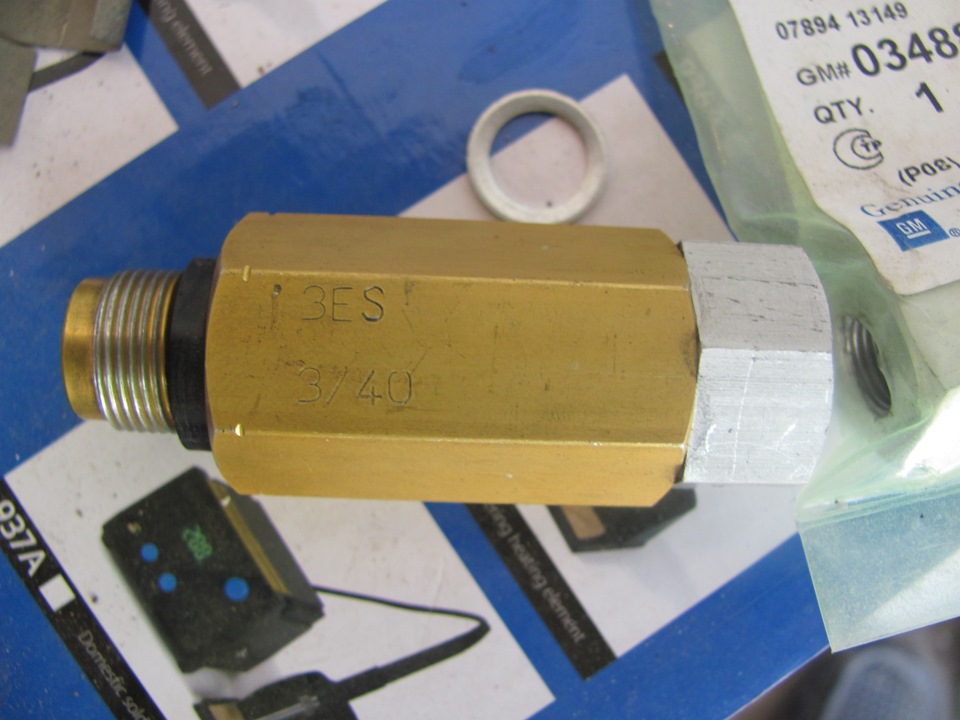

Выбор пал на регуляторы 3/40 (что примерно равно 58% пропускной способности)

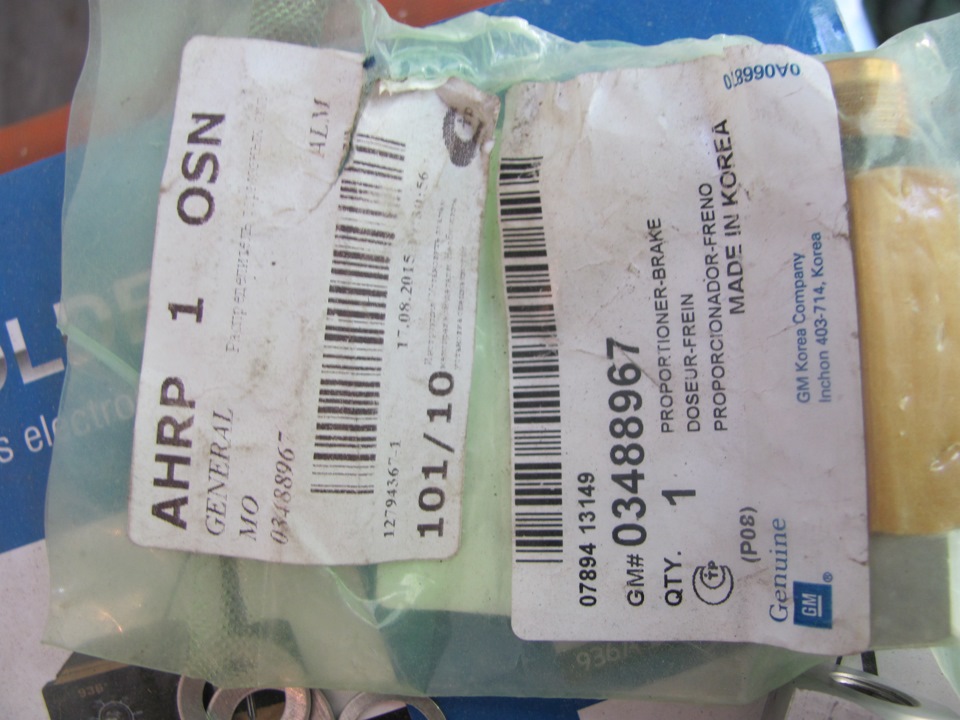

Вот его номер: 3488967

Также потребуются переходники.

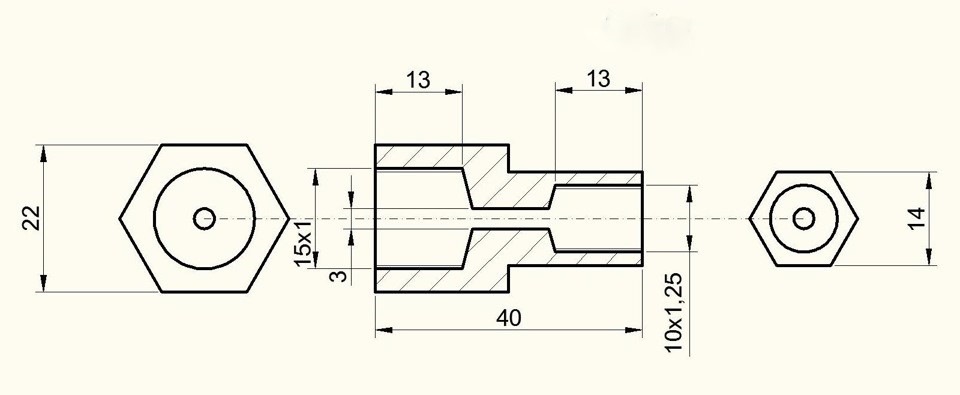

Спасибо за чертижи Captain-Smollett

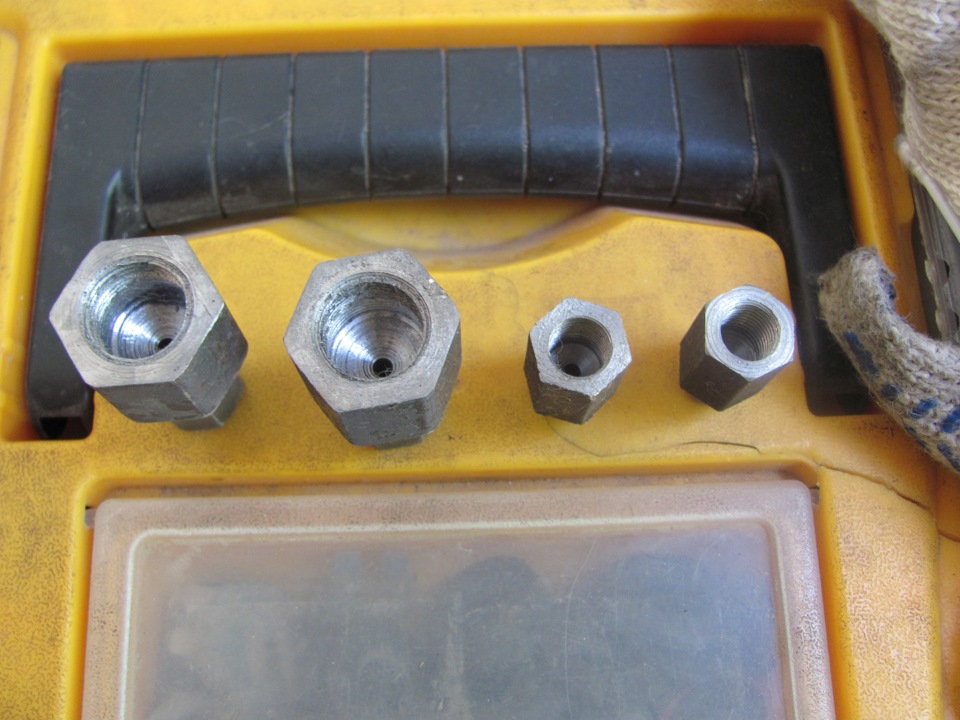

Заказал у своего токаря эти переходники. Он их изготовил но не полностью. Не смог нарезать резьбу 15х1
Пришлось нести к другому токарю.

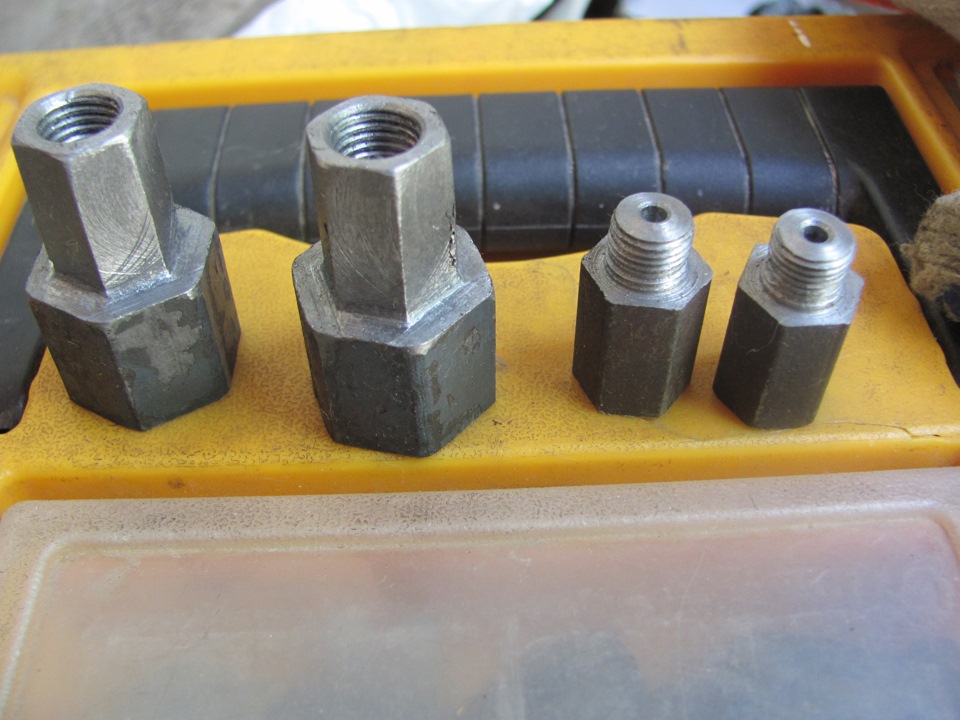

И вот они наконец готовы.

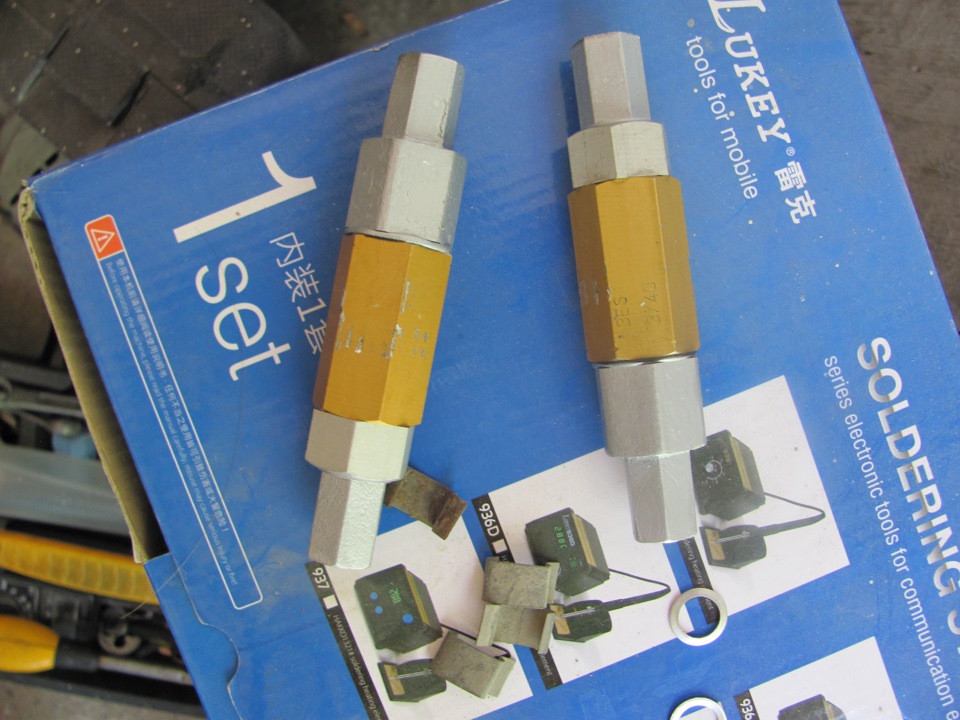

Подкрасил их и накрутил на регуляторы.

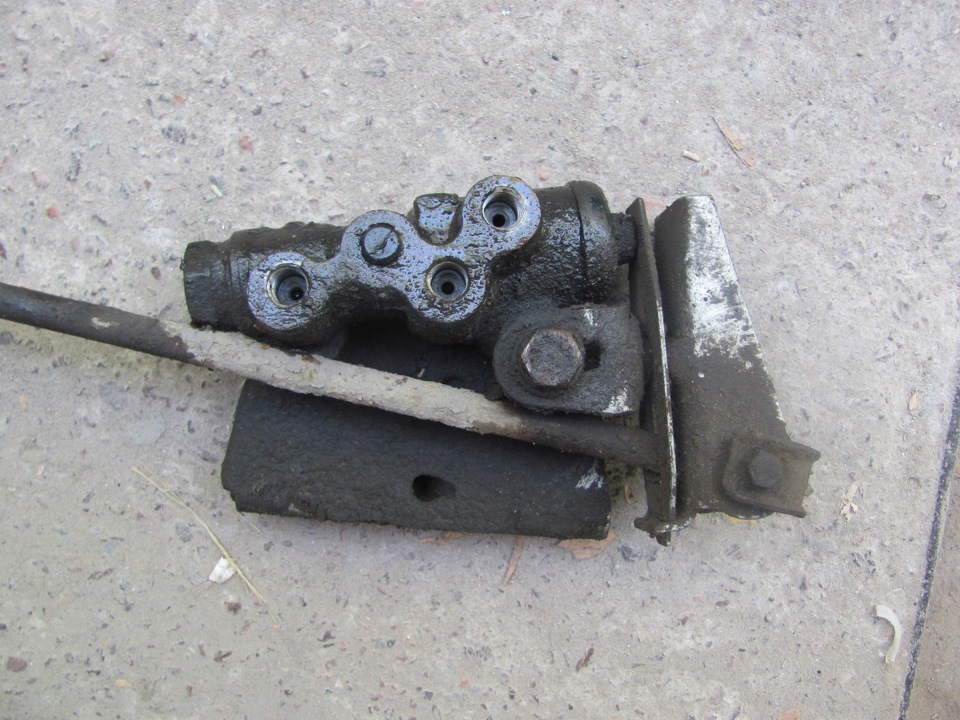

Снимаем колдун. На удивление все трубки открутились легко рожковым ключем 🙂

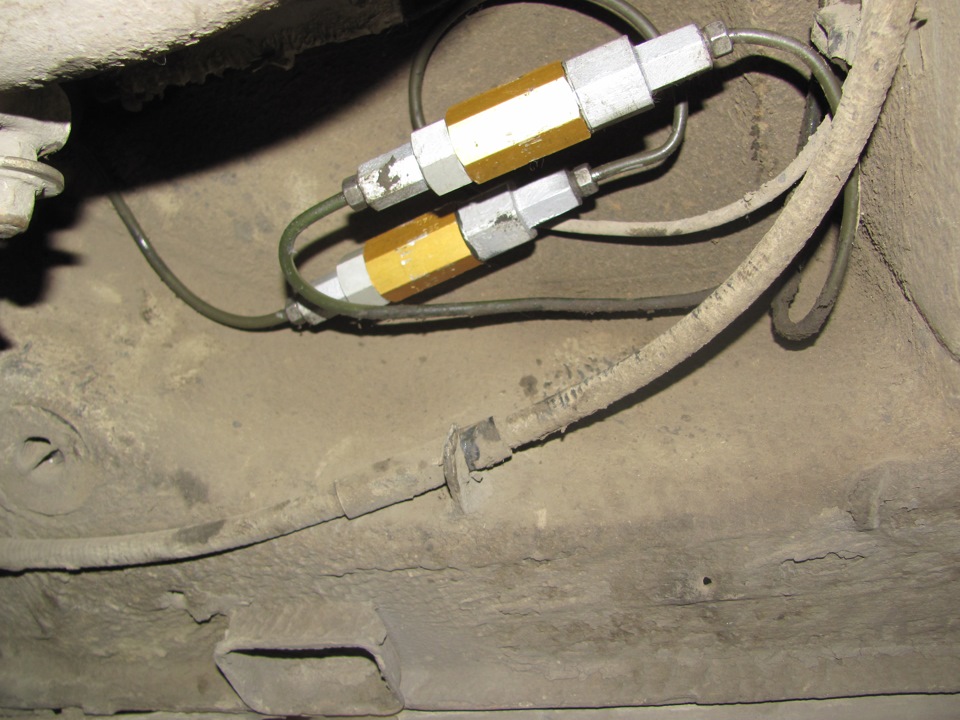

Подгибаем трубки и устанавливаем все это дело.

Теперь о результате.
Тормозить стало лучше :))
Зад не блокируется.

Далее на очереди замена барабанов, колодки и цилиндрики. Там все печально.

Читать еще: Сила пускового тока аккумулятора

Регуляторы 1500р 2шт
Переходники 300р все.

Лада 2114 2009, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — тюнинг

Машины в продаже

Лада 2114 Самара, 2007

Лада 2114 Самара, 2005

Смотрите также

Комментарии 39

Контакты токаря остались, а то к меня все безрукие

Интересно а если здт установить эти регуляторы справятся или надо ставить с другой пропускной способностью?

Нужно уменьшить преднатяг пружины внутри регулятора. и отсекаемое давление упадет.

Здравствуйте. А из чего сделаны переходники? И где можно купить заготовку, из которой в последствии будут делаться переходники(как правильно называется заготовка?). Ну и последний вопрос: спереди 14вертилируемые тормоза от 12, с зади вентилируемые барабаны (колодки трв), 2 регулятора надо ставить или 1? Пока планирую остаться на барабанах сзади. Спасибо.

Метал обычная чернуха. Материал был токаря. сам не покупал.
Я ставил 2 регулятора на каждый контур. А так можно поставить один и тройник на лево-право.
Передние тормоза 14е от 2112. Задние обычные оригинальные барабаны и колодки от 2190 тиир 444
www.drive2.ru/l/471576415058264583/

а не проще туда резиновые тормозные шланги воткнуть?

В качестве уплотнений при соединении регулятора и переходников, что использовалось?
3/40 не нашел, в наличии только 3/30 тормоза барабанного типа. Как думаешь подойдет или будет перетормаживать?

3/30 слабее. на рту где наружняя резьба там резинка в комплекте с ним. а с другой стороны алюминиевая шайба.

резинка со стороны резьбы 15х1? Так на чертеже нет патая куда она должна прятаться, или ее просто задавить? 3/30 что значит слабее? меньше давления на задних тормозах будет я правильно понял?

да где 15х1. на фото видно что ее расплющило и все держит. 3/30 пропускает меньше давление чем 3/40

Понял, спасибо! Я готовлюсь к данной процедуре, переходники выточены, жду апреля и тепла. Вот и решил все уточнить!

Может позно, но вместо резинки я лично испльзовал медные шайбы, резинки при сильной затяжке прокусило и они пускали, а про то какой регулятор применять зависит от их количества, если ставить 2 то лутше 3/30, если 1 то 3/40

позно, поставил 2шт. Скрутил с потекшего ГТЦ Ланоса там вроде 3/30. Иногда кажется, что зад перетормаживает?!

иногда тоже бывает, но зависит от покрытия

Большинство стремиться увеличить тормозную эффективность автомобиля, а вы стремитесь её снизить.Вопрос, для чего?

Почему вы решили что я пытаюсь снизить эффективность тормозной системы?
На верно по тому, что я пытаюсь задействовать задние тормоза, которые ни когда в жигулях не работают?

Потому, что замена колдуна на так называемые»регуляторы»снижает эффективность торможения на загруженной машине.А насчёт того, что в машине не работает какой то важный узел, так надо его исправить, а не заниматься опасной и в техническом, и в юридическом смысле»модернизацией».

Чем снижает? Тем что тормоза работают постоянно (на зад давит чуть меньше но всегда). Насчет загрузки тут очень большой вопрос, как я понял из описания работы данного колдуна. Загрузка роли не играет, это не классика. задние подхватыват когда поднимается задок машины (поднимается кузов, планка нажимает на шток, пошло давление в цилиндры) дабы машина не пошла в занос.
А родная система очень не продуманна — чтобы он работал раз в 2 недели надо лезть под машину чистить мазать, если этого не делать колдуны надо менять каждый год а то и чаще, что очень накладно. Плюс к тому же качество запасных частей полный отстой.
На новой гранте пока все родное работает, но она и ездит раз в неделю. Если сменить зап. часть то будет такая же песня.

Устройство и принцип работы регулятора тормозных сил

Регулятор тормозных сил, в народе «колдун», является одним из узлов тормозной системы автомобиля. Его главное предназначение — это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое «колдун», из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.

Функции и назначение регулятора тормозных сил

«Колдун» применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.

В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.

Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.

Читать еще: Распиновка разъема прицепа на легковую машину

В спортивных автомобилях используется еще одна разновидность «колдуна» – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.

Устройство регулятора

Следует сказать, что «колдун» не устанавливается на автомобили, оснащенные системой ABS. Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.

Что касается расположения регулятора, то в легковых автомобилях он находится в задней части кузова, в левой или правой стороне днища. Устройство соединено с балкой заднего моста при помощи тяги и торсионного рычага. Последний воздействует на поршень регулятора. Вход регулятора соединен с главным тормозным цилиндром, а выход – с задними рабочими.

Конструктивно в легковых автомобилях «колдун» состоит из следующих элементов:

Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.

Таким образом регулятор автоматически контролирует и распределяет тормозное усилие на колесах заднего моста. Это зависит от изменения осевой нагрузки. Также автоматический «колдун» способствует ускорению разблокировки колес.

Принцип работы регулятора

В результате резкого нажатия водителя на педаль тормоза, автомобиль «клюет» и задняя часть кузова приподнимается . При этом передняя часть, наоборот, опускается. Именно в этот момент начинается работа регулятора тормозного усилия.

Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.

Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.

Проверка и регулировка «колдуна»

Если торможение автомобиля недостаточно эффективное, машину уводит в сторону, происходят частые срывы в занос — то это говорит о необходимости проверки и регулировки «колдуна». Для проверки необходимо загнать автомобиль на эстакаду или смотровую яму. В таком случае дефекты можно обнаружить визуально. Зачастую обнаруживаются дефекты, при которых отремонтировать регулятор не представляется возможным. Приходится его менять.

Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.

Регулировку «колдуна» также обязательно проводить в том случае, если при резком торможении блокировка задних колес происходит раньше блокировки передних колес. Это может привести к заносу автомобиля.

А так ли нужен «колдун»?

Если демонтировать регулятор из тормозной системы, может возникнуть достаточно неприятная ситуация:

Синхронное торможение всеми четырьмя колесами.
Последовательная блокировка колес: сначала задних, затем передних.
Занос автомобиля.
Риск дорожно-транспортного происшествия.

Выводы очевидны: регулятор тормозных усилий не рекомендуется исключать из тормозной системы.

Колдун ВАЗ-2109: принцип работы и устройство

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Однако, «девяток» еще очень много и покупают молодые люди и поэтому полезно знать, как работает это устройство, а также как его регулировать.

Назначение «колдуна»

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

Главная цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Где находится колдун?

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе (как мы уже сказали ранее, здесь задействована вовсе другая система). На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Читать еще: Трансмиссия амт на весте что это

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

Замена

Замена колдуна на ВАЗ-2109 выполняется следующим образом. Понадобится ключ на 13, мощная отвертка, спецключ для откручивания тормозных трубок. Перед работой нужно очистить деталь от ржавчины, облить WD-40 или аналогичной жидкостью и подождать.

Начинать нужно с отворачивания болта, который крепится кронштейн к пружине. Затем отворачивают тормозные трубки. Открутив штуцера, выкручивают болты крепления детали к кузовку и колдун можно снять.

Как проверить?

Проверить тормозной колдун на ВАЗ-2109 можно только в движении. Необходимо разогнать машину до 40 километров в час, а затем резко нажать на педаль тормоза. Задние колеса должны заблокироваться на полсекунды позже, чем передние.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов — одноразовое.

Заключение

Итак, мы выяснили, что собой представляет колдун и для чего он нужен на автомобиле ВАЗ-2109. Как видите, наличие данного элемента способствует увеличению безопасности движения авто.
