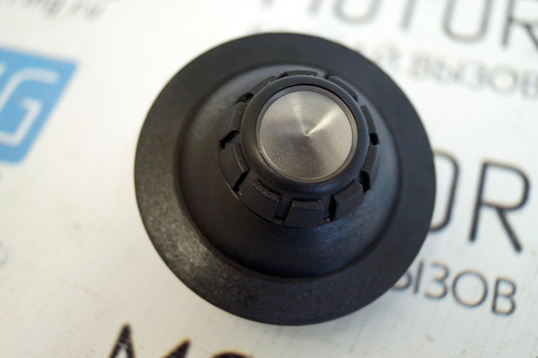

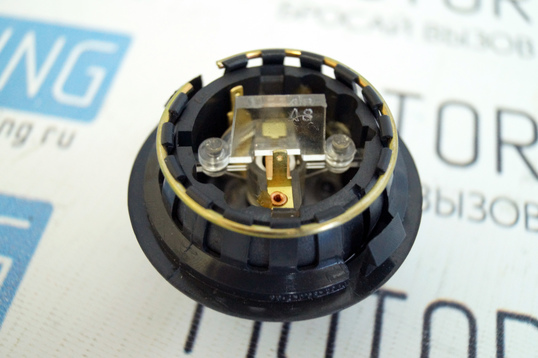

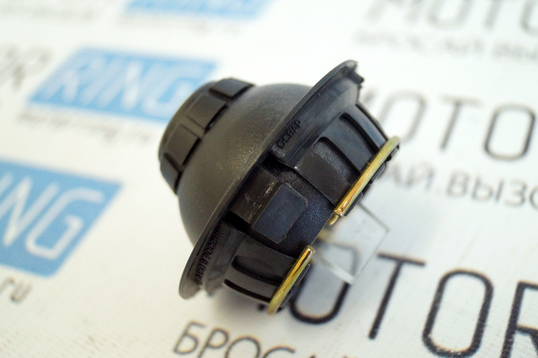

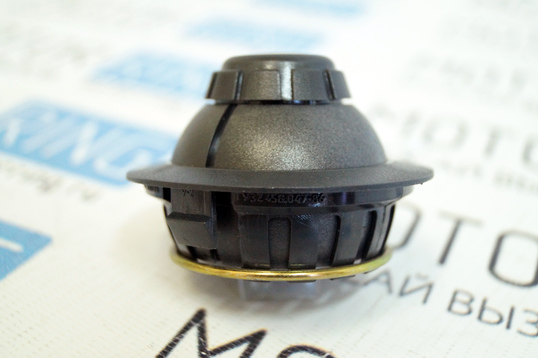

Оригинальный плафон освещения салона ОСВАР на ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, постовляемый на сборочный конвейер Автоваза. Предназначен для замены вышедшего из строя штатного.
Вес, кг: 0.05 Размеры, см: 7 х 7 х 6 Объем, м3: 0.00029
Варианты доставки товара
Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата».
Посылка Почтой России
Доступные способы оплаты:
Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Отправка по всей России. Срок доставки — от 5 до 12 дней.
Посылка Почтой России 1 класс
Доступные способы оплаты:
Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг
Экспресс-посылка EMS
Доступные способы оплаты:
Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.
Транспортные компании
Доступные способы оплаты:
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.
Курьерская доставка по г. Тольятти
Доступные способы оплаты:
Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Срок доставки от 1 до 12 часов.
Самовывоз с нашего склада
Доступные способы оплаты:
Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Время забора должно совпадать с режимом работы магазина.
Освещение салона ВАЗ 2110 и замена элементов своими руками
Лампочка салона ваз 2110
Освещение салона автомобиля ваз 2110 имеет множество разнообразных световых элементов. Большинство из них располагается на приборной панели. Здесь имеется подсветка датчиков, приборов и показателей. Не стоит забывать об индивидуальной подсветке автомобиля, плафоне освещения салона автомобиля и плафоне, который помогает увидеть содержание багажного отсека автомобиля. Случается, что в ваз 2110 не горит освещение в салоне и в любой момент в неисправное состояние может придти каждый из компонентов. К каждому из этих элементов освещения необходимо найти подход.
Освещение салона и лампа плафона
Ваз 2110 освещение салона
Первым делом необходимо рассмотреть случай поломки выключателя, который подает электричество на лампу в салоне. Данный прибор позволяет получить прямой источник яркого света в салоне автомобиля. Иногда его необходимо починить или заменить. Для этого задания потребуется:
Примечание: Для проделывания работ с проводкой освещения автомобиля нет необходимости отключать и удалять аккумуляторную батарею из капота.
Необходимо заготовить заранее крестообразную отвертку. С ее помощью необходимо открутить винт, который присоединяет выключатель к стойке двери ВАЗ.
Ваз 2110 плафон освещения салон
В дверной стойке имеется небольшое отверстие, которое и содержит данный выключатель. Его необходимо извлечь из данного отверстия. Здесь имеется провод, к которому крепится данный механизм. Аккуратным движением производится отсоединение.
Примечание: частой причиной замыкания является ржавчина, которая возникает в месте соединения винта с дверью (стойкой) автомобиля. Для совершения процесса сборки данного механизма, необходимо произвести те же действия, но в обратном порядке.
Неприятностей может доставить поломка плафона, который располагается в салоне автомобиля. С помощью него происходит освещение всего салона автомобиля. Его освещения достаточно для того, чтобы в темное время суток рассмотреть карту, произвести чтение литературы или разгадать кроссворд в свободное от езды время.
Ваз 2110 плафон освещения салона
Перегорание лампочек
Частыми поломками являются перегорание лампочек. Для получения доступа к данному механизму, необходимо проделать следующие действия:
Автомобиль необходимо установить в положении, которое будет выгодно для проведения ремонта.
Понадобится шлицевая отвертка. С ее помощью и небольшим количеством внимания, производится доступ к сферическому выступу. Его называют еще и осью качания. С его помощью демонтируется рассеиватель.
Примечание: После извлечения плафона, открывается доступ к лампе. Все последующие операции необходимо проделывать лишь в случае необходимости замены лампочки.
Лампа крепится к основанию электрической проводки посредством особого контакта. При легком надавливании на него, лампа самостоятельно отсоединяется от контактов. Процесс извлечения лучше всего производить отверткой, которая имеет резиновую ручку.
Ваз 2110 схема плафона освещения салона
Новую лампочку необходимо установить на место прежней.
В случае починки самой системы подачи электричества, необходимо открутить четыре шурупа, которыми крепится основная часть плафона к крыше автомобиля.
Для отсоединения главной части плафона, необходимо отсоединить блок крепления проводов. Для выполнения данной задачи необходимо оттянуть пластмассовую насадку от самого плафона.
Установка плафона, после ремонта, чистки и прочих работ, происходит в обратном порядке.
Примечание. Для уверенности в полном функционировании установленной лампы, необходимо убедиться в наличии плотного контакта с цоколем. Верхняя крышка, именуемая рассеивателем света, вводится одной стороной в корпус светильника, а на вторую сторону производится небольшое давление, до получения легкого щелчка.
Фонарик для индивидуальной подсветки
Одним из элементов освещения салона является фонарик для индивидуальной подсветки. Он светит прямым лучом. Для одного человека его освещения вполне достаточно. Иногда настает необходимость его чистки, ремонта или замены. Для осуществления доступа к нему необходимо:
Совершить прокручивание наружного кольца крепления по ходу часовой стрелки. Специальной отверткой, при максимальной аккуратности, поддевается корпус фонаря и последний извлекается из своего места.
Чтобы произвести полное отсоединение данного механизма, необходимо совершить отсоединение колодки проводов от механизма.
Лампа фиксируется при помощи особых фиксаторов, которые чем-то напоминают действия пружины. При легком разведении их в стороны, лампочка и ее патрон свободно извлекается из фонарика.
Лампа изымается из патрона простыми оборотами против хода часовой стрелки.
Лампа и сам фонарик устанавливается на прежнее место теми же действиями, но совершать их необходимо в обратной последовательности.
Багажный отсек
Так как частью салона автомобиля можно считать багажный отсек, необходимо уточнить, что здесь также имеется фонарь. С его помощью можно осветить содержимое багажника. В некоторых ситуациях его работа является незаменимой. Для осуществления доступа к данному механизму, необходимо совершить следующие действия:
Полностью выключается наружное освещение в автомобиле.
Чтобы освободить фонарь из месторасположения, необходимо воспользоваться инструментом. Для этой цели можно использовать простую отвертку. Ей необходимо извлечь фонарик из обшивки салона.
Примечание: Для демонтажа плафона, необходимо отсоединить его от двух проводов питания. Для того чтобы исключить вероятность короткого замыкания при использовании данного осветительного прибора, необходимо произвести изоляцию специальной липкой лентой или другой герметикой, его соединения.
Лампа удаляется посредством нажатия на соединительные элементы. Оно происходит по аналогии с предыдущим описанием извлечения ламп из патрона.
Для включения новой лампы, необходимо произвести ее установку. До упора она вжимается в крепление патрона.
Для установки фонарика на прежнее место, необходимо завести один конец плафона в разъем обшивки, а на второй произвести небольшое давление. Легкий щелчок будет характеризовать полное соединение фонаря с разъемом в багажном отсеке.
Прибор панелей
Примечание: в полноценной инструкции по эксплуатации автомобиля ВАЗ 2110 указывается необходимость полного разбора приборной панели, для ее снятия. После того, как приборная панель будет разобрана, можно самостоятельно заменить неисправные элементы.
Для выполнения работ с электрической проводкой, следует обезопаситься и произвести отсоединение клеммы «минус» с аккумуляторной батареи.
Накладки рулевой колонки являются декоративными. Их необходимо отделить от приборной панели.
Демонтируется руль автомобиля. Пластина звукового сигнала остается без изменений.
Переключатели, которые размещены под рулевым колесом, необходимо отделить от автомобиля.
При их отсоединении понадобится отключить провода и их элемент подключения.
Корректор работы фар имеет регулятор (специфический переключатель положений). Его необходимо демонтировать.
Следующим шагом станет отвинчивание гайки, которая располагается под данным регулятором.
Производится вскрытие монтажного блока.
Открывается доступ к месту размещения предохранителей (они могут перегореть, а потому необходимо проверить их исправность) и блоку реле. Возможно, будет достаточно их заменить. Здесь необходимо открутить винт крепления кронштейна. Он располагается в левой части.
Отсоединяется колодка проводов от системы зажигания. Необходимо открутить и винт, который крепит кронштейн.
Наконечники, в количестве двух штук, отсоединяются от выключателя сигналов торможения.
Накладка на консоли имеет два винта. Необходимо удалить их из автомобиля.
Освобождается кронштейн консоли.
Винт крепления приборной панели и воздуховода необходимо выкрутить.
Примечание: Все имеющиеся под приборной панелью провода необходимо отсоединить. Для удобства предстоящей сборки данных механизмов, необходимо их пометить, так как их количество велико.
Отсоединяется крепление проводов панели от остальной системы подачи электроэнергии.
Датчик иммобилайзера необходимо отсоединить, а именно его провода.
Аналогичные действия происходят с правой частью панели.
Извлекается гайка крепления кронштейна.
Отсоединяются провода, идущие от прикуривателя.
Ту же операцию необходимо проделать с проводами противотуманных фар.
Перчаточный ящик в верхней части имеет болт. Его необходимо изъять из разъема.
Оба винта нижнего крепления приборной панели откручиваются.
С передней левой стойки извлекается уплотнитель.
Демонтируются пластиковые держатели.
Та же технология применяется к правой стойке.
Снимаются решетки вентиляции.
Под ними имеется два болта, которые необходимо открутить и удалить.
Приборная панель слегка, сантиметров на 10-ть, отводится в салон.
После того, как приборная доска остается в салоне, необходимо отсоединить оставшиеся провода около левой стойки двери и рядом с рулевой колонкой.
После проведения данных пунктов, можно смело приступать к замене датчиков, подсветки и прочих составных элементов приборной панели. Процесс сборки происходит в противоположном порядке разборки. Соответствующее видео и фото помогут сделать все правильно своими руками. Конечно же, если все делать так, как требует инструкция. Детали, лампочки, предохранители и т.д. можно приобрести в специальном магазине. Цена на них не слишком велика. Возможно, придется потратить время на подборку деталей. Их разнообразие может повлечь массу разнообразных ситуаций. Иногда, детали просто не подходят к какому-либо механизму. Наилучшим вариантом станет использование в виде примера старой детали.
Подсветка салона ВАЗ 2110, 2111, 2112
1. Подсветка панели ВДО ВАЗ 2110
Наконец-то созрел для переделки подсветки светодиодной панели! В качестве источника света была выбрана светодиодная лента. Цифры и шкалы синим, стрелки и «красные зоны» — красным. Светозабор между синим и красным сделал из медной фольги. Светозабор приклеивал с помощью термопистолета. Для переделки нам потребуются: — щиток приборов — диодная лента 2-х цветов: синяя и красная — паяльник, канифоль и припой — провода (желательно 2-х цветов) — термопистолет — фольга или любой другой пластичный и термоустойчивый материал. Т.к. процесс разборки не фотографировал, то фотки взял у shaa и др. Опускаем руль (чтоб было удобнее), откручиваем 2 крестообразных винта и гайку на регуляторе яркости подсветки, отсоединяем колодки проводов от выключателей и вынимаем накладку. Видим щиток приборов. Сверху откручиваем два винта, вынимаем панель и при помощи некоторых манипуляций отсоединяем колодку проводов.
Снимаем стекло, отжав пластиковые фиксаторы
Откручиваем шестигранником 4 самореза (1), вынимаем защелки (2) и разделяем на 3 части: заднюю крышку, козырек и между ними сама приборка.
Теперь надо АККУРАТНО снять стрелки. Для этого берем плотную бумагу или тонкий картон (чтоб не поцарапать шкалы), подкладываем под стрелку и осторожно ножом поднимаем стрелки вверх (видел у кого-то в БЖ, так он вилкой их снимал). Стрелку тахометра я снял рукой, а вот никак не хотели. Трудней всего пришлось со стрелкой температуры и уровнем топлива, но никак они не хотели уходить со своих мест.
Теперь тонким ножом (использовал монтажный) от краев к центру начинаем потихонечку отделять шкалу от пластмассовой основы. С обратной стороны нанесен клей.
Теперь нам нужно удалить светофильтр. Для этого берем жидкость для снятия лака (например, у подружки), ватные палочки и приступаем… (заняло у меня 15 минут). Внимание трем БЕЗ ФАНАТИЗМА! Чуть стерли посмотрели через шкалы на свет, если где-то остался светофильтр, то аккуратно его удаляем. Светофильтр удаляем только с белых зон!
Теперь снимаем светорассеиватель и вынимаем лампочки (4 штуки), отогнув сзади 4 защелки, вынимаем экран, под ним еще 1 лампочка. Щиток разобран, можно приступать.
Теперь прикладываем шкалы к панели и отмечаем красные зоны. Прикладываем синюю ленту, отмечаем где нужно отрезать (у меня все подошло идеально кроме датчика топлива, не поместился 1 синий диод) и не забываем про «7 раз отмерь и только потом отрежь».
Смысла нет описывать, как делал каждую шкалу, поэтому рассмотрим на примере тахометра. В каждом секторе по периметру есть опоры светорассеивателя (3), срезаем их, т.к. они нам в дальнейшем не понадобятся!
Спаиваем синюю ленту в упор с красной, снимаем сзади пленку с клеевой основы и приклеиваем. Теперь чтобы синий и красный не сливались нужно сделать между ними светозабор (4), например, из медной фольги (в моем случае).
Делаем уголок нужных размеров, примеряем, подрезаем (если нужно) и спаиваем, чтобы придать нужную форму. Затем с помощью термопистолета приклеиваем его к панели. Подключаем, проверяем. Чтобы оставшийся красный светодиод не портил картину, делаем из фольги на него колпачок (5) и приклеиваем.
Далее нужно подсветить стрелку. Для этого отрезаем 3 диода. Затем из фольги делаем колодец (6), но он должен быть таких размеров, чтоб диоды разместились по его периметру. Припаиваем провода, одеваем стрелку и проверяем как светит.
Аналогично поступаем с другими указателями. Экран подсветил красной лентой:
температура двигателя и уровень топлива
Проверяем вид в темноте:
Собираем в обратной последовательности. Вот и подошли к самому единственному недостатку — установка стрелок. Выставлять их нужно точно, иначе потом будет много проблем. Сделать это можно с помощью бортового компьютера (если такой в машине имеется) или поехать на диагностику и там выставить. Как стрелки установили еще раз все проверяем, устанавливаем панель на место и наслаждаемся новой подсветкой. Извиняюсь за качество фото, снимал на телефон. Никаких засветок в реальности нет, свечение равномерное, не яркое и не тусклое — в самый раз.
Сегодня установил панель в машину. Светит отлично, яркость регулируется. Стрелки выставил вроде как правильно. Показания стрелок с БК сходятся.
Проверяем работу пока без накладки
Теперь с накладкой
До конца не стал устанавливать, скоро буду переделывать подсветку кнопок. Фотки не очень, т.к. фоткал на телефон.
2. Подсветка блока САУО для ВАЗ 2110
Настала очередь и блока САУО. Вынимаем блок, отсоединяем колодки с проводами. Выбрал ленту синюю и красную. Синей белые шкалы, а красной- красную зону на ручке регулятора температуры.
Процесс разборки не фотографировал, т.к. там все очень просто. 1) Снимаем ручки. Я снимал руками, но если у вас не получится, то можно с помощью плоскогубцев, предварительно обвернув ручку тканью (чтобы не поцарапать). 2) Отжимаем 6 пластиковых защелок (по 3 с каждой стороны) и разъединяем на 2 части.
Видим плату и в ней 2 лампочки. Вынимаем ее (держится на 4 защелках), затем лампочки.
Электросхема блока САУО
Далее путем прозвонки устанавливаем где «+» и «-«. Отмечаем и откладываем.
Теперь из картона делаем лекало
и переносим на основу (в моем случае пластик).
Слишком большие дырки делать не нужно, чтобы потом не возникли проблемы при монтаже ленты. Примеряем… Видим сидит не устойчиво.
Из обрезков делаем ножки и приклеиваем, теперь она не ерзает и не прогибается.
Чтобы закрепить ленту из фольги вырезаем полоски и приклеиваем их на расстоянии 1-1,5 см от края круга с внешней стороны термопистолетом . Прикладываем ленту, отмечаем, отрезаем, приклеиваем по месту, припаиваем провода. В конце проверяем работу и дополнительно для надежности приклеиваем еще и с внутренней стороны.
Делаем в основе 2 отверстия строго над гнездами ламп, просовываем провода через отверстия в плату и припаиваем соблюдая полярность. Собираем все в обратной последовательности. Светорассеиватель я убрал, так как теперь он нам не нужен. Проверяем работу, выставляем ручки по положению.
