Паук вместо катализатора ваз 2114

Bogdan 2110 DесЯтОС › Бортжурнал › Выкидываем катализатор и ставим паук 4-1

В последнее время заметил, что машина стала немного тугой. Вяло начинает набирать, но набрав уже некоторое количество оборотов ситуация улучшается. К тому же недавно вышла из строя одна катушка, что стало неприятным «подарком».

Так что же такое катализатор?
Катализатор (или каталитический нейтрализатор) – это деталь выхлопной системы, которая снижает содержание вредных веществ в выхлопных газах. Таких как, CО (окись углерода), CH (углеводороды) и NO, NO2 (оксиды азота). Все эти ядовиты и являются одним из компонентов смога. Так вот катализатор, это элемент, содержащий благородные металлы, которые вступая в реакцию с вредными веществами, «дожигают» их до экологически чистых норм.
Внутри корпуса катализатора расположена либо керамическая, либо металлическая сотовая конструкция на которую нанесен тонкий слой платиноиридиевого сплава. Сотовая конструкция в катализаторе необходима, чтобы увеличить площадь контакта выхлопных газов с поверхностью на которой нанесен каталитический слой. В результате происходит химическая реакция окисления CO и CH, и на выходе получаем вполне безобидные CO2 и N2.

Зачастую к его поломкам и выходу из строя приводит некачественное топливо, а если у нас оно в 98% случаев такое, то сразу же все становится понятно.

Катализатор штука полезная для экологии, но не для машины. Он сильно задерживает выход выхлопных газов, тем самым снижая продувку цилиндров. В результате снижается максимальная мощность. Особенно это заметно на небольшой скорости.

Стал думать какой же паук поставить?

4-2-1
Вроде как лучше, но ставить его значительно дороже. У такого паука выход из цилиндров разведен в разные трубы и при работе отработавшие газы не мешают друг другу. Под него нужно переваривать резонатор и делать прошивку. Даже если взять под 2 датчика, то очень велик шанс, что надо менять прошивку. Желательно под евро2. Дело в том, что датчики расположены далеко от головки и пока выхлоп дойдет до них, то успеет остынуть, и будут неверные показания. Это приводит к неправильному составу смеси и в дальнейшем загорится ошибка.

Это даже не паук, а скорее всего — вставка вместо катализатора. Под него не нужно ничего переваривать. Ставится взамен штатного катализатора. Бывает с 1 или 2 датчиками. У него более правильное расположение отверстий под датчики кислорода.

Решил себе поставить его. Что же ещё нужно для установки?

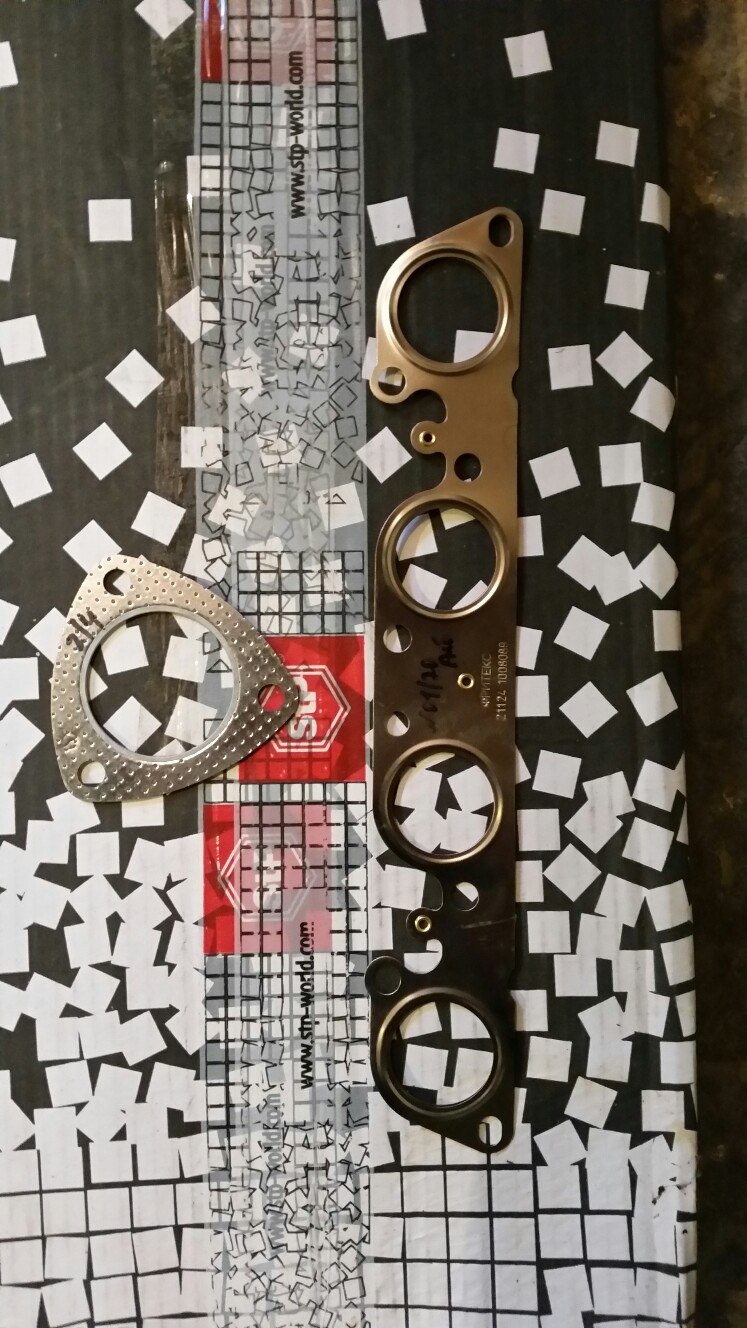

Нам понадобятся:

1) прокладки
— на ГБЦ под коллектор
— на фланец

2) 3 болта с гайками и шайбами.

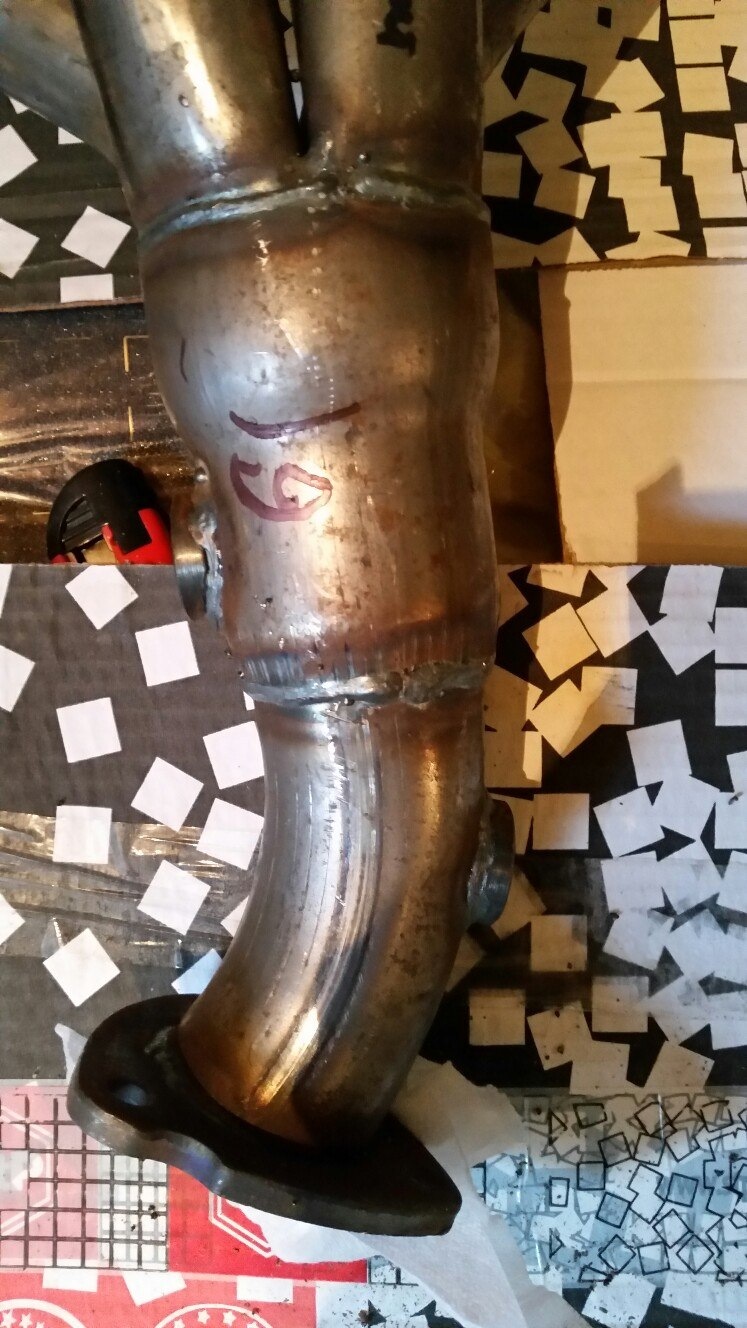

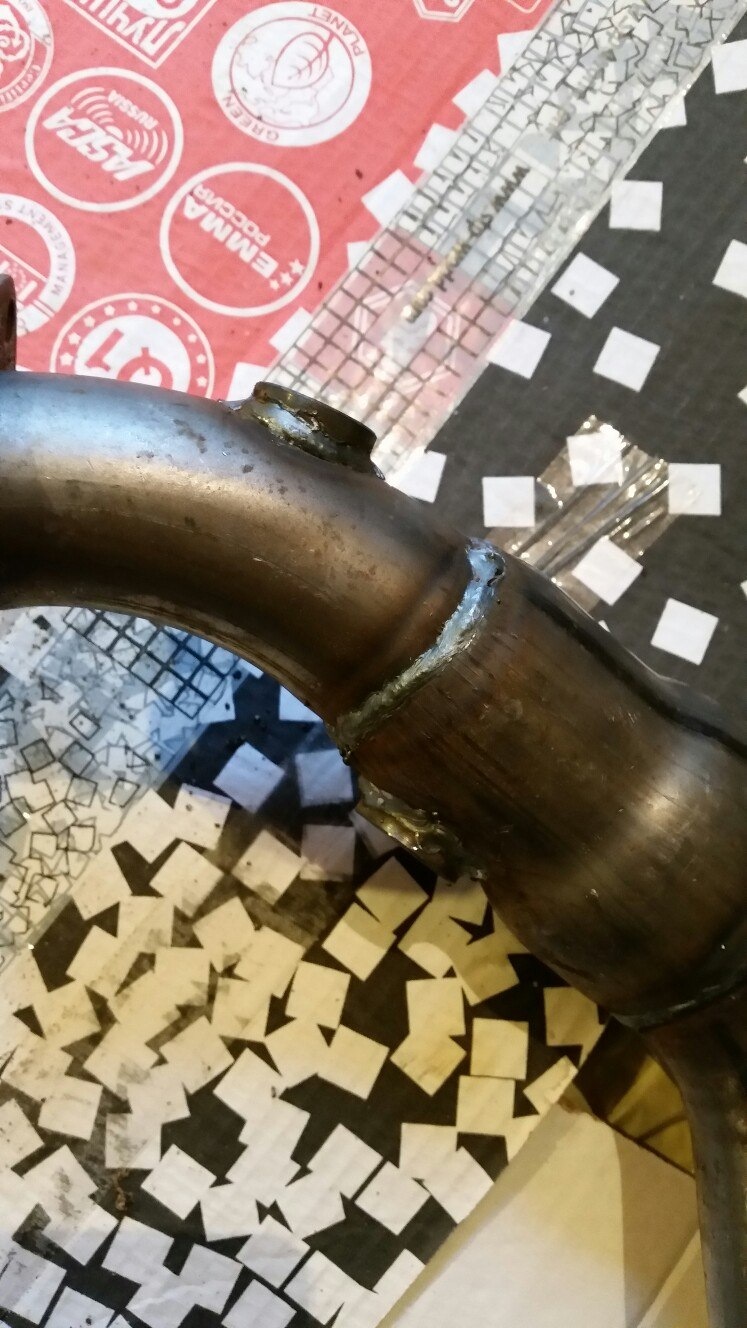

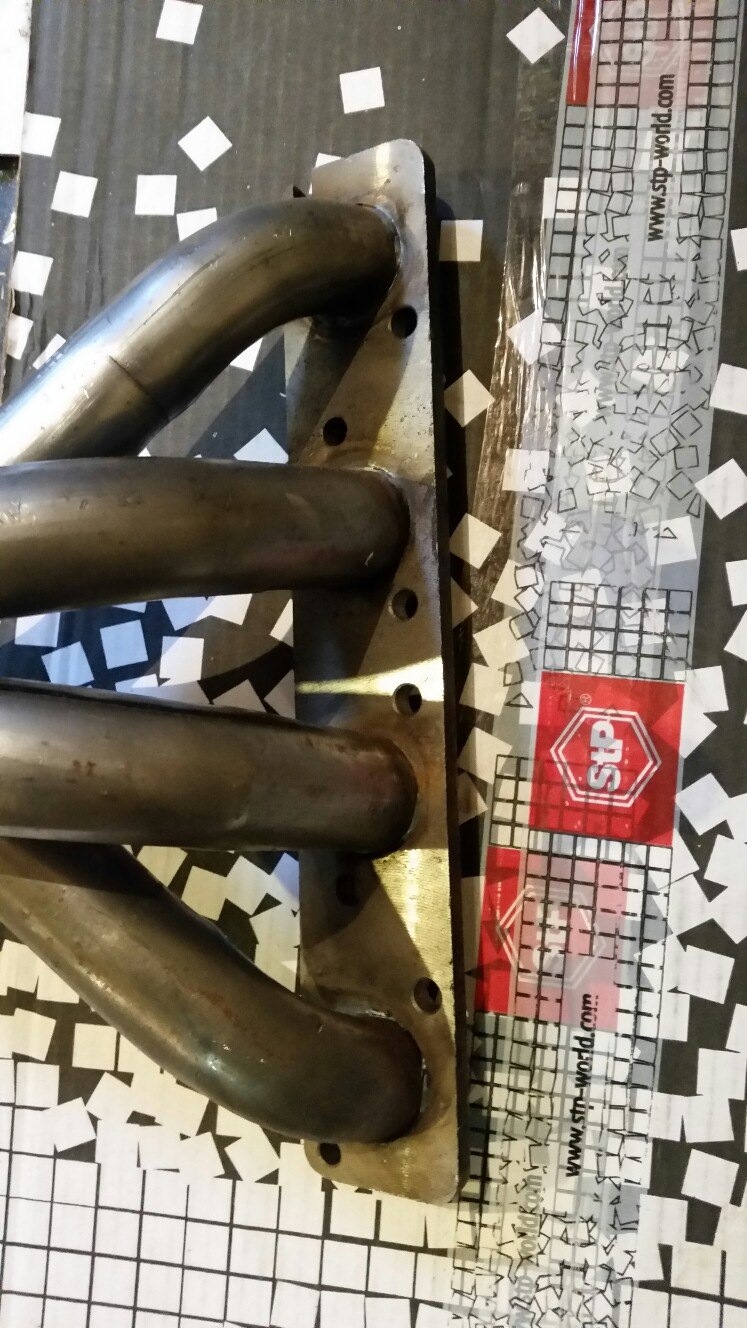

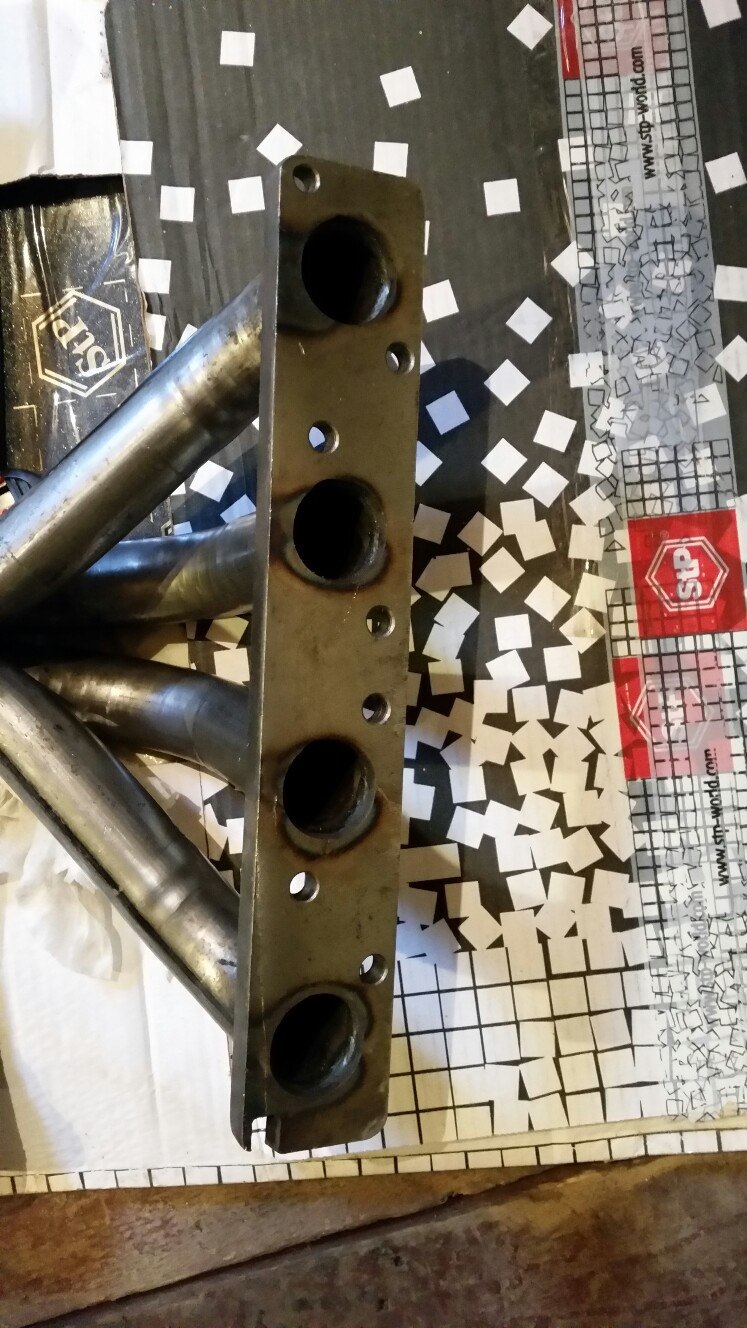

Фото паука 4-1 с разных сторон:

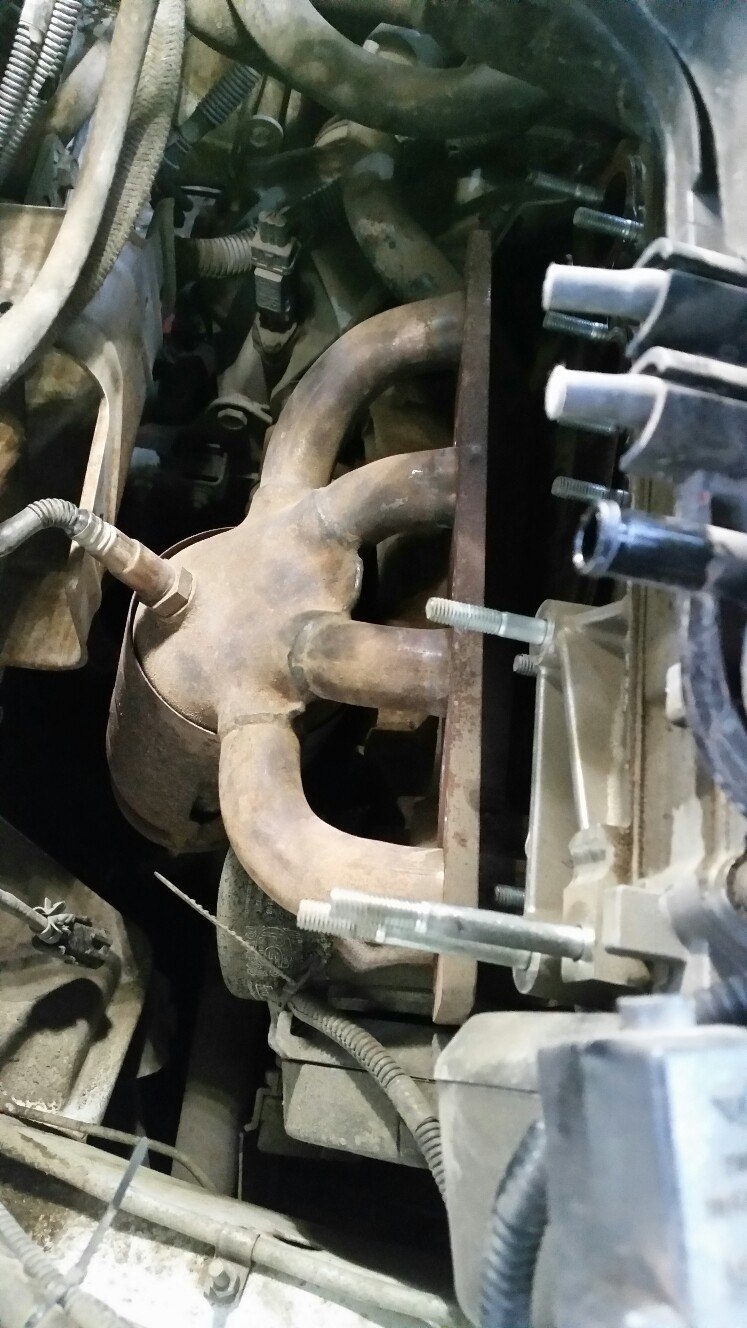

Начинаем окручивать катализатор снизу. Пед тем, как выкрутить датчики маркируем их. Чтобы было удобнее откручивать паук от головы лучше открутить верхнюю гитару с одной стороны (со стороны двигателя). С другой же ее можно просто ослабить и опустить. Ещё необходимо снять ее крепление на ГБЦ со шпилек. Так же снимали шланг с ресивера идущий на ВУТ.

Как открутили паук, то пропихиваем его вниз, под машину.

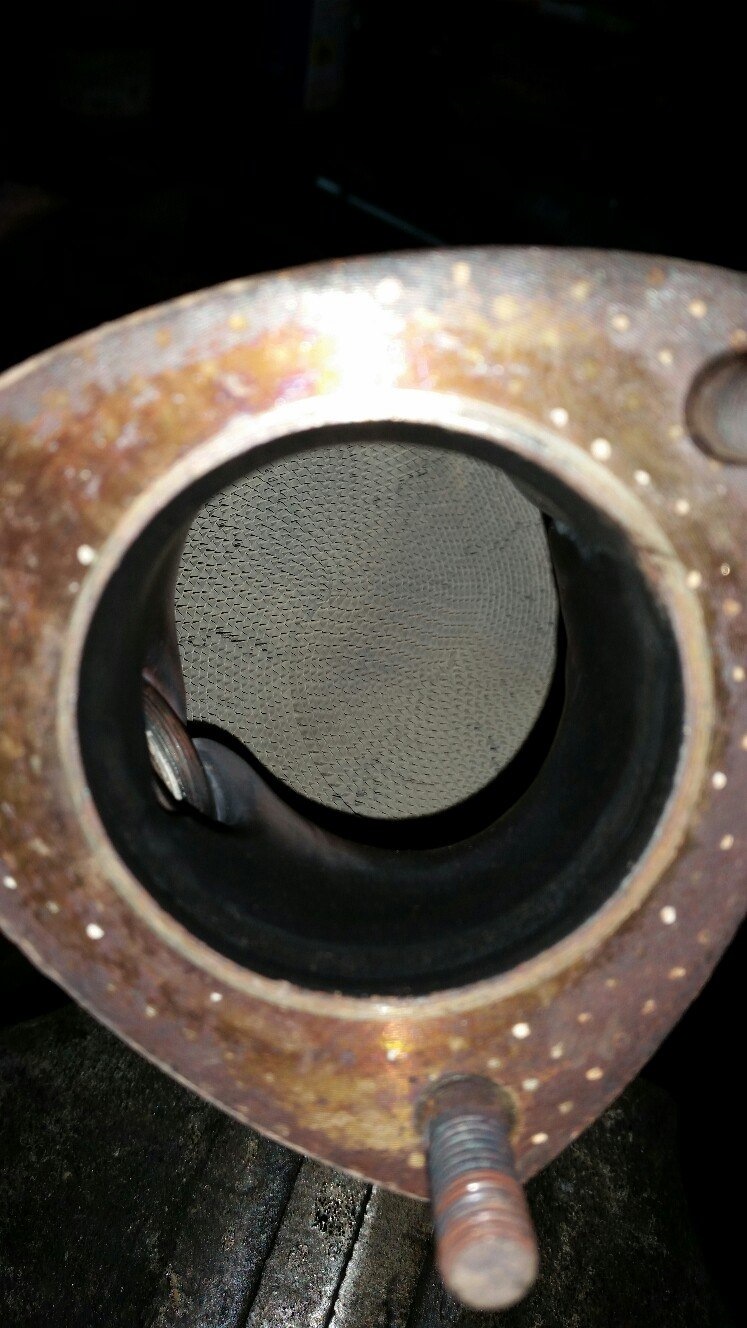

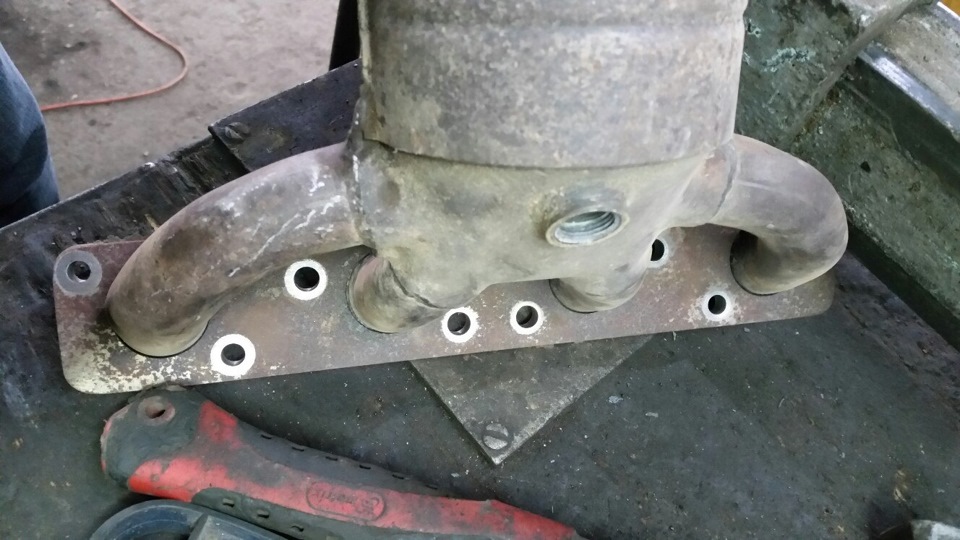

Штатный катализатор уже немного забился и машине было трудно дышать.

Датчики кислорода лучше вкручивать до установки паука. При монтаже болты тщательно протягиваем. Желательно после установки дать двигателю поработать на оборотах 1500-2000 2-3 минуты, чтобы выжечь заводскую смазку и грязь из паука.

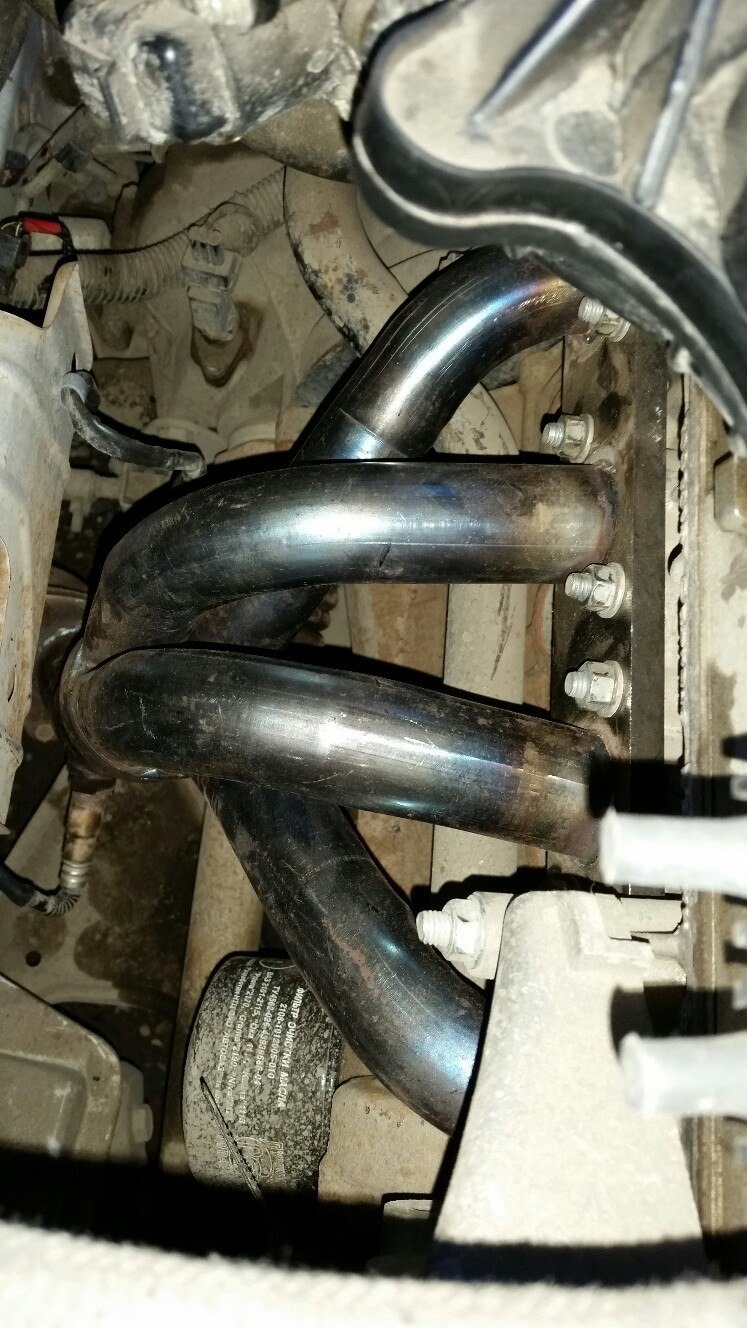

Установленная вставка вместо катализатора:

Паук был установлен неделю назад и потребовалось немного времени, чтобы рассказать выявленные плюсы и минусы.

Плюсы:
— машина стала лучше набирать обороты, легче крутится двигатель
— появилась тяга на низах
— лучше стала тянуть и набирать на высоких передачах при небольшой скорости
— расход упал где-то на 0,5 л. Более точно можно сказать только при езде по трассе. Машина стала бодрее ехать и хочется иногда немного «позажигать», а это опять же отрицательно сказывается на расходе.

Минусы:
— звук выхлопа при разгоне стал более громким, басовитым
— почему-то (не всегда) появилась небольшая вибрация на ручке КПП при прогревемашины

Отдельно хочу отметить, что ошибка не загорелась и двигатель работает нормально.

Установка паука 4-2-1 вместо катализатора на ВАЗ 2114

Многим владельцам ВАЗ 2114 не всегда по душе работа силовой установки в заводском исполнении. Двигатель данного автомобиля оснащен инжекторной системой питания, настроенной под стандарт Евро-3. И именно из-за этого стандарта система отвода газов «съедает» до 10 л. с. мощности.

Чтобы устранить данный неприятный факт многие подвергают систему отвода выхлопных газов модернизации, устанавливая место штатного коллектора тюнинговый, получивший в народе название «Паук».

Зачем нужен «Паук»?

«Паук» — это тот же коллектор, но с раздельным отводом выхлопных газов из цилиндров двигателя на начальном этапе. Суть работы «Паука» — более лучшая продувка и очистка цилиндров от выхлопных газов за счет колебаний давления в выпускной системе. Чтобы достичь нужный эффект при изготовлении «Паука» используются трубы определенной длины. Причем патрубки, подсоединяемые к головке блока, устанавливаются по порядку работы двигателя.

Сейчас на рынке продается «Паук» двух типов: 4-1 и 4-2-1. Разница между ними сводится к тому, что в первом типе 4 патрубка, которые присоединяются к головке блока сходятся в одну трубу, а она уже подсоединяется до катализатора. «Паук» второго типа отличается тем, что его 4 патрубка сначала переходят в 2 трубы, а те в свою очередь в одну, которая подсоединяется к катализатору. К тому же внутренняя полость «Паука» не имеет начинки, которая есть в штатном коллекторе. Эта начинка и обеспечивает соответствие стандарту Евро-3, и она же «давит» двигатель ВАЗ 2114.

Тип «Паука» также влияет и на достижение необходимого эффекта. Чтобы колебания давлений в выхлопной системе с типом 4-1 обеспечили хорошую продувку цилиндров, обороты силовой установки должны быть выше 6500 об. То есть устанавливать такой «Паук» целесообразно только на форсированные двигатели, обеспечивающие высокие обороты.

Тип 4-2-1 позволяет достичь необходимого эффекта и на небольших оборотах, что дает возможность применять их на ВАЗ-2114 даже без переделок силовой установки.

Читать еще: Новая нива 4х4 2020 видео тест драйв

Следует отметить, что сам «Паук», установленный вместо штатного коллектора, особо не повлияет на работу двигателя, потребуется еще удаление катализатора и установка резонатора и прямоточной выхлопной системы. В общем, менять придется всю выхлопную систему. После таких переделок ВАЗ-2114 никаким стандартам соответствовать не будет, зато автомобиль стане более резвый. К тому же в дальнейшем не потребуется замена забитого катализатора, поскольку его попросту в системе не будет.

Что касается недостатков, то «Паук» обеспечивает более громкий звук, поскольку выхлопные газы движутся по прямоточной системе. Многим такой звук нравиться, но при поездках на длительные расстояния он может сильно досаждать. И второй недостаток – ни о какой экологичности речи быть не может.

Но если надоело ездить на ВАЗ-2114 с двигателем, который «ведет» очень спокойно, то установить «Паук» все же следует.

Что необходимо для проведения работ?

Все работы можно провести и самому, предварительно купив все необходимое. Переделка выхлопной системы может быть частичная, с заменой катализатора на резонатор, но в таком случае «Паук» свою эффективность будет обеспечивать не полностью, и полная замена выхлопной системы.

В первую очередь, необходимо купить сам «Паук» на автомобиль ВАЗ-2114, лучше брать тип 4-2-1. Если переработка будет полной, потребуется еще резонатор и прямоточный глушитель, а при неполной — только резонатор. При замене обязательно меняется прокладка выпускного коллектора. Покупать следует только детали фирм, хорошо зарекомендовавших себя. Таким производителем является, к примеру, Stinger, но есть и другие.

Из инструментов потребуется:

Набор ключей;
Сварочный аппарат (возможно);
Шлиф. машинка с отрезным кругом (возможно);
Новые крепежные элементы выхлопной системы;
Лямбда-зонд с удлиненной проводкой;
WD-40;

Последовательность выполнения работ

Имея все это под рукой, можно приступать к работам:

Устанавливаем ВАЗ-2114 на смотровую яму, и обездвиживаем. Если авто только с поездки – даем время остыть выхлопной системе. Снимаем защиту картера.
Откручиваем болты крепления штанов выпускного коллектора от приемной трубы катализатора и разъединяем их. Болты крепления лучше предварительно обработать WD-40.
Если замена делается только частичная – катализатор и глушитель оставляем пока на месте. А вот при полной замене все, что идет от штанов коллектора – с ВАЗ-2114 снимаем.
Переходим в подкапотное пространство. Откручиваем гайки крепления выпускного коллектора к головке блока, предварительно обработав их WD-40.
Аккуратно снимаем штатный коллектор и прокладку, находящуюся под ним.
Далее производится установка «Паука». Если выбор сделан правильно, то он станет на место без проблем. Важно не забыть установить новую прокладку под него. Если старые гайки крепления сильно проржавели, их лучше заменить новыми, омедненными или латунными.
Переходим под автомобиль. При частичной замене производим примерку совпадения «Паука» с приемной трубой катализатора. Обычно «паук» длиннее штатного коллектора, поэтому придется выхлопную систему укорачивать, для этого и нужна шлиф. машинка (болгарка) и сварочный аппарат. Затем полностью вырезается катализатор. Вместе с катализатором возможно придется удалить и часть трубы, которая идет за ним. А на его место вваривается резонатор, предварительно все подгоняется по длине.
Соединяем «Паук» с приемной трубой резонатора. На этом частичная замена завершена.
При полной замене, производим то же самое, что и при частичной, но с новой прямоточной системой и резонатором. То есть подвешиваем на авто новую выхлопную систему с резонатором, производим замеры, при необходимости подгоняем по длине, все соединяем и закрепляем.

Некоторые особенности

Есть несколько нюансов, которые следует учитывать при переделке выхлопной системы ВАЗ-2114. Устанавливаемый тюнинговый коллектор шире по размерам, поэтому он будет касаться резинового патрубка, ведущего на печку. Чтобы это в дальнейшем не привело к вытеканию охлаждающей жидкости, следует этот патрубок заменить на новый, подлиннее, и отвести его от коллектора.

Поменять придется и лямбда-зонд, поскольку отверстие под его посадку в тюнинговом коллекторе находится ниже, чем в штатном, поэтому и нужен этот датчик с удлиненной проводкой.

Также «Паук» более объемный снизу, поэтому установить защиту днища уже не получиться.

Завершающим этапом всех этих работ является перепрошивка электронного блока управления, которая позволит «воспринимать» новую выхлопную систему как штатную. Также перепрошивка позволит «раскрыть» весь потенциал силовой установки после переработки. Перепрошивку лучше выполнять у знающих специалистов на СТО.

Это и все работы, касающиеся переработки выхлопной системы автомобиля ВАЗ-2114.

Паук вместо катализатора ваз 2114

Что такое катализатор

Катализатор нужен для того, чтобы снизить выброс вредных веществ в атмосферу. В нем происходит дожигание выхлопных газов. Большинству автовладельцев как правило не важно, вреден выхлоп их машины или нет. Если вы интересуетесь катализатором, то это значит что он либо забился, либо вы хотите установить паука, либо у вас выскакивает ошибка.

Обычно катализатор служит не больше 100тыс.км. После этого он почти стопроцентно будет забит. Хотя, если заливать некачественный бензин, то можно угробить его гораздо раньше.

Как определить, что катализатор забит?

Выкручиваем датчик кислорода и вкручиваем на его место манометр. Если давление больше 0.5 атм, то катализатор забит.
При работе двигателя слышен звон внутри катализатора.
Если у вас датчик кислорода долгое время не работает, то скорее всего катализатор уже забит из-за некачественной топливной смеси.
Ну и если пробег автомобиля больше 100тыс.км. то скорее всего он забит.

Стоимость катализатора

Для того, чтобы купить новый катализатор на ваш ВАЗ 2114 нужно выложить немаленькую сумму. Цены на катализаторы колеблются в районе 7 тысяч рублей. Поэтому многие меняют их на проставки и пауки, которые стоят почти в 10 раз меньше.

Проставки вместо катализатора

Проставка — это просто труба, которая устанавливается вместо катализатора на автомобили с двигателем 1,5. После установки проставки мозги автомобиля перепрошивать не требуется.

Вообще, те, кто хотят повысить мощность двигателя устанавливают вместо катализатора пауки.

Что такое паук?

Пауки бывают разные. Обычно ставят паук 4-1 или 4-2-1.

4-2-1 — это схема при которой 4 трубы объединяются в две, а они уже переходят в одну.

4-1 — это схема, при которой 4 трубы от двигателя сразу переходят в одну

Читать еще: Чем утеплить решетку радиатора зимой

Что поставить вместо катализатора?

Если у вашего автомобиля мотор 1,5, то просто ставим проставку и не паримся.

Ну а если у вас двигатель 1,6, то можно поставить паук с отверстием под датчик и меняем прошивку под ЕВРО-2.

Видео по замене катализатора на паука ВАЗ 2114:

В зависимости от года выпуска ВАЗ 2114, на них устанавливаются катализаторы, соответствующие требованиям Евро 2 или Евро 3 (2003-2008 и 2008-2013 годы выпуска модели соответственно).

Поломки и их признаки

Обычно данный элемент начинает «чудить», когда проходит около 150 тысяч километров. То есть это скорее возрастная проблема машины.

Стандартный и модифицированный

Характерные признаки того, что катализатор забился, это:

Динамика автомобиля существенно и заметно ухудшается;
Запуск двигателя происходит с проблемами;
В салоне наблюдается характерный запах серы;
Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Второй метод позволяет получить косвенные данные, потому давление проверить нужно обязательно в любом случае. Если обнаружена поломка, катализатор подлежит обязательной замене.

Замена у 8-клапанного двигателя

Вариант устройства для восьмиклаппаника

Некоторые считают, что вместо вышедшего из строя фильтрующего устройства, можно установить обычную гофрированную трубу . Тоже неправильное решение. От этого шум станет невероятно высоким, а выхлопные газы очень быстро разрушат глушитель. Можно обойтись бюджетным вариантом замены — вырезать участок катализатора, выбить из него соты из керамики и выполнить сварку, заделав тем самым корпус. Но приготовьтесь к тому, что шум станет вашим постоянным спутником.

Лучше всего заменить заводской катализатор на эффективный пламегаситель. Его собирают своими руками или обращаются за помощью на станции технического обслуживания, а также приобретают готовые решения в магазинах автозапчастей. Какой вариант подходит вам больше, тот и выбирайте.

Снять агрегат и заменить его другим устройством — дело одного часа. При этом из-за электроники переживать не стоит. Датчик кислорода один, причем устанавливается он до катализатора. Следовательно, замена его на пламегаситель никак не повлияет на показания измерений.

Замена на 16-клапанном двигателе

В случае с 16-клапанным силовым агрегатом, катализатор входит в конструкцию с выходным коллектором. Потому ищите его за блоком цилиндров непосредственно в подкапотном пространстве.

Нюанс демонтажа с 16-клапанника заключается в наличии двух лямбд.

Первая располагается непосредственно на катализаторе. Она служит для настройки топливной смеси;
Вторая находится на фланце уже после устройства. Ее называют экологической. Если данной лямбды не окажется на месте, датчик сразу выдаст ошибку, впрыск перестанет работать должным образом, увеличится тяга и повысится расход топлива.

Решить этот вопрос можно двумя способами:

Если вы купили паука на один регулятор, электронный блок управления может быть прошит на Евро 2 с текущего Евро 3. Но у такого паука есть серьезный недочет — единственная резьба для лямбды находится на фланце. Чтобы впрысковую лямбду туда монтировать, придется собрать удлинитель из провода и двух разъемов, именуемых мама-папа.
Если это паук на два регулятора, впрысковая лямбда монтируется в штатное гнездо. Резьбу для второго датчика глушат или ставят на ее место обманку для электронного блока управления. Во второй ситуации перепрошивать ЭБУ не нужно.

Рассмотрим плюсы и минусы удаления катализатора.

Плюсы: снижается расход топлива, двигатель начинает легче «дышать», легче крутится, выхлоп становится свободнее.
Минусы: загрязнение атмосферы, невозможность легально пройти техосмотр, необходимость менять прошивку (при наличии двух датчиков кислорода), выхлоп станет немного громче.

Многие задают вопрос: нужно ли прошивать автомобиль после того, как сделали удаление катализатора?

Если в вашей машине установлено два датчика кислорода (евро-3, евро-4 и т.д.), то прошивать придется, если один (евро-2) — то не обязательно.

А теперь небольшой отчёт о замене катализатора на вставку на автомобиле лада калина с двигателем ВАЗ 21114 1,6л, 81 л.с.

Для того чтобы добраться до выпускного коллектора необходимо сперва разобрать впуск, потому — что прокладка впуск / выпуск на этом двигателе общая.

Читать еще: Сколько весит машина девятка

Чтобы открутить труднодоступные гайки, расположенные под выпускным коллектором, я придумал следующее: купил ключ типа свечного, только на 13, с обратной стороны вставил шестигранник подходящего размера, в моем случае это оказался шестигранник на 12.

Старайтесь приобретать качественный инструмент, на дешёвых ключах быстро слизываются грани и открутить ими ничего не получится.

Перед началом работы обязательно смажьте все гайки проникающей смазкой ВД-40.

Почитав форумы различных сайтов, я так и не нашёл однозначного мнения надо ли сливать антифриз при снятии выпускного коллектора или нет. Решил не рисковать и слил антифриз с блока цилиндров.

Как подобает при таких работах, сперва надо отсоединить клеммы от аккумулятора и снять его с машины, также я снял корпус воздушного фильтра с гофрой чтобы не мешался (возможно это делать и не обязательно). Затем я отключил штеккер питания форсунок и отсоединил топливную рампу, вынул ее и убрал в сторонку. Снял тросик газа. В общем, убрал всё лишнее на пути к катализатору.

Затем открутил гайки крепления ресивера к впускной трубе и снял его вместе с дроссельной заслонкой, предварительно отключив провода от регулятора холостого хода (РХХ) и датчика положения дроссельной заслонки (ДПДЗ). После чего я отсоединил впускную трубу.

После того, как впускная труба была демонтирована, я открутил гайки, которые удерживают выпускной коллектор. Если вам это удалось не сломав ни одной шпильки, то вам повезло. Как известно, гайки крепления выпускного коллектора к двигателю из-за воздействия высоких температур могут прикипеть и, если их не обработать специальной проникающей смазкой, можно сломать шпильку.

А это чревато тяжелыми последствиями, ведь придется ее высверливать, что не очень то и удобно, скажу я вам. Обычно в таких случаях снимают ГБЦ, высверливают старую шпильку и нарезают резьбу для новой.

И так, если все гайки откручены, то значит вам осталось открутить еще три гайки в месте соединения центрального глушителя (резонатора) с выпускным коллектором, находящиеся под автомобилем и все.

Сборку надо делать в обратном порядке, главное ровно положить прокладку коллектора и затягивать гайки от центра к краю поочередно, тяните аккуратно, но до упора.

Единственное отличие — на новом коллекторе в месте стыковки с резонатором нет шпилек, поэтому соединение необходимо выполнять гайками с болтами.

Напоследок фото нового катализатора (вставки 4-1) и старого.

На фото можно увидеть, что отверстие для лямбды одно, поэтому прошивать ЭБУ смысла нет. Пришлось лишь нарастить провода, так как на новом коллекторе отверстие под датчик ниже чем на заводском.

Заодно прочистил РХХ и дроссельную заслонку, на которых присутствовал нагар.

Удаление катализатора путём его замены на вставку было выполнено мной без ямы, пришлось лишь поддомкратить автомобиль для того чтобы рассоединить и соединить коллектор и резонатор.

Данная статья не является агитацией к удалению катализатора. Удалять катализатор или нет — решать вам. Я просто рассказал о своем опыте.

Как определить забитость катализатора и на что его менять

Катализатор – неотъемлемая часть системы выхлопной системы.

Катализатор или каталитический нейтрализатор (не важно) предназначен для того, чтобы остатки вредных веществ в выхлопных газах догорали и выходили в атмосферу в виде воды и углекислого газа. Но как правило, да ладно…

Вообще автовладельцам безразлично вреден или не вреден выхлоп их автомобиля. Если вы встали друг интересоваться темой катализатора, то вас скорее всего интересует проставка, паук, замена или у вас выскакивает ошибка. Поэтому не будет вдаваться в теорию, перейдем вашим запросам.

Катализатор примерно служит до 100000км, далее он забивается, сыпется, окисляется, душит мотор. Но на деле же пробег ограничивается качество бензина, наличием присадок, топливной смесью. Поэтому угробить нейтрализатор можно за пару «халявных» заправок, или угробив какой нибудь из датчиков: к примеру ДМРВ, тем самым изменив смесь.

Как определить забитость катализатора?

Вывернуть датчик кислорода и вкрутить манометр и проверить давление (если более 0.5 атм (Кг/см2) то он забит).
Забитость катализатора так же определить по «мертвости» датчика кислорода. Иными словами, если датчик кислорода мертвый уже длительное время, или вообще вывернут, то топливная смесь в двигатель попадает не идеальная, в следствии чего и забивается катализатор.
Звон внутри катализатора.
Пробег более 100км – он забит, уверен на 99%.
Так же забитость можно связать с мертвым датчиком кислорода. Если он умер – то катализатор наверняка забит.

Цена на катализатор

Стоимость на новый катализатор от 3т.р. не забывайте, что катализатор на 1,5л и на 1,6л мотор разные. Да и вообще зачем он вам нужен?

Вставка/проставка вместо катализатора

Забитый катализатор следует удалить, заменить на новый или поставить проставку или паук.

Проставка – обычная пустышка, устанавливается только на моторы 1,5 и как правило не требуют пере прошивки мозгов . Так же кто то просверливает катализатор или сжигает газосваркой все внутренности. Но наиболее эффективным будет установка паука.

Пауки делятся на несколько видов: 4-2-1 и 4-1.

4-2-1 – означает, что четыре трубы соединяются в две трубы а затем в одну.

4-1 – все четыре трубы соединяются в одну.

Так же есть паку с аналогичным звуком у субару «субару саунд». Его вишка кроется в разнодлинности выпускных колекторов.

Но об этом подробнее в соответствующих статьях.

На что заменить катализатор?

Если мотор 1,5 – просто покупаем проставку и ставим; если мотор 1,6 – то покупаем паук с отверстием под один датчик, ставим, прошиваем мозги под евро-2.

Горит ошибка (чек) после установки катализатора

Такое бывает, когда убираешь катализатор. Если к примеру у вас было два датчика – вы поставили один, или даже если поставили два датчика (пауки бывают разные), то появляются разные показания с двух датчиков кислорода из-за которых и возникает ошибка. Нужно перепрогромировать ЭБУ под евро-2 (под один датчик кислорода).
