Устанавливаем замок от Лады Калины на Ваз 2109, Ваз 2108

Не знаю, кого как, а меня стоковый замок на «зубиле» просто достал. Достал тем, что в запчасти идет откровенное барахло, тем, что его иногда просто невозможно отрегулировать, чтобы он нормально закрывался и открывался электроприводом, настолько он крив и кос.

Я думаю, что тем, кто считает, что у меня кривые руки и я не могу отрегулировать замок, стоит попридержать язык. За три года эксплуатации я сменил 8 (если не больше!) замков и 2 или 3 ответных части. Все регулировал. Подкладывал шайбы, гайки и прочие метизы, убирал прокладки, всегда делал все регулировки, глядя изнутри, проверял крышку на кривость, петли смотрел…все бесполезно. Замки просто разваливались на ходу после 2-х-3-х месяцев эксплуатации, вылетали штифты, ломались язычки и т.д., и у меня взмывала вверх крышка багажника при очередном скачке на неровности…очень прикольно, особенно на трассе на скорости за сотню и при полном багажнике барахла.
Ладно, эта была лирика, переходим к делу.

Нам понадобятся:
-ВАЗ 2108-09-13-14 «Самара» с кузовом «хетчбек» (aka «зубила»),
-задолбанный дурацким стоковым замком владелец вышеуказанной «зубилы»
(ну или тот, кто будет все это делать),
-время,
-замок от Лада-«Калина» (каталожный номер 1118-5606010-10),
-немного уголка 30 х 30 мм, 1-2 мм толщиной. Нужно около 10-15 см.п.,
-болт М6 х 50-60 (для ответной части) или ответная часть к замку,
-два болта М6х 25-35 + 4 гайки М6 + шайбы,
-моторедуктор замка багажника (т.е. почти любой моторчик, лишь бы был надежен, усилия хватит самого небольшого, т.к. замок открывает пружина внутри него самого, а не привод),
-немного тросика или тяга для связи с замком + фурнитура,
-провода, кнопка, реле, клеммы, термоусадка – все для подключения моторчика открывания замка.
-немного краски.

Инструменты:
-электродрель,
-УШМ (aka «болгарка»),
-напильники и надфили,
-ножовка по металлу («болгаркой» не везде удобно работать),
-ключи накидные и рожковые на 8 и на 10,
-тиски (без них тяжело – детали слишком мелкие),
-обжимка для клемм,
-пассатижи,
-зажигалка (термоусадку термоусаживать),

Итак, изначально была идея приспособить дверной замок (точнее, внешнюю часть) от все той же «зубилы» (сменил замки на бесшумные, поэтому у меня их аж 4 штуки валялось ненужных). Идея родилась при рассмотрении иномарочных замков багажника. По сути своей, они примерно такие же, как и дверные (имеются ввиду двери автомобиля, конечно же). Идея мало того, что родилась, даже почти воплотилась, см. фото 01 и 02. Остатки стокового замка послужили кронштейном.

Идея трансформировалась, когда я зашел в магазин запчастей. Зашел с целью найти что-то более подходящее…ну или ответную часть дверного замка от «зубилы». Поиски в инете ничего особого, кстати, не дали. Большинство ссылок было, увы, мертво. Только разговоры по форумам, фоток вообще никаких не видел, т.к. ссылки, опять же, не пашут. Может, искал плохо…Ну и ладно, сами сделаем)))

И вот я увидел его – замок от «калины», кат.номер 1118-5606010-10. То, что надо. Похож на дверной, можно открыть тросиком, язычок «облит» пластмассой, как на бесшумных дверных замках, упомянутых выше. Правда, «ответки» в магазе не оказалось, но это не так страшно, изготовил ее сам, потом куплю родную. Фото замка без доработок – 03 и 04.

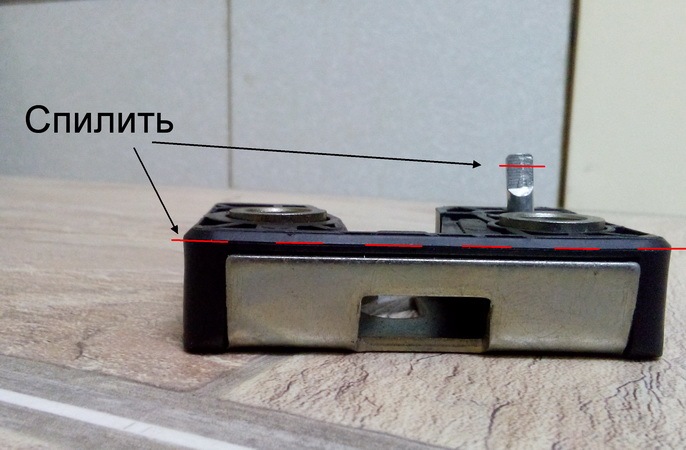

Далее, замок надо доработать (ну как без этого))). Доработки заключаются в спиливании нафиг всего выступающего металла на верхней части замка, а точнее части механизма открытия замка и его площадки. Рычажок-«открывашка» также чуть-чуть укорачивается+на нем делается пропил надфилем для лучшей фиксации тросика механизма открытия. Все доработки показаны на фото 05 и 06. Замок в доработанном виде показан на фото 07. Колодка с проводом – концевик, как я понял. Замыкается/размыкается при открытии/закрытии замка (насчет того, когда замыкается, а когда размыкается точно не уверен, можно посмотреть на замок и на концевик – и сразу все станет ясно). Может служить для включения подсветки багажника или сигнализации о неплотности его закрытия. Полезная вещь, короче. Но я его сдуру выломал, только потом сообразил, зачем он мог мне пригодиться…ну и ладно. Кстати, продавец в магазе отжег))) сказал, что это – электропривод замка)))

Теперь надо изготовить кронштейн для замка.
Здесь нет ничего сложного – мы имеем 2 шпильки под замок на крышке багажника и 2 отверстия в замке. При такой установке замка они находятся под углом 90 градусов друг относительно друга. Крепить будем на уголки 30 х 30 мм. Штатный замок у меня остался в качестве заглушки, для чего он был также доработан путем спиливания почти всей его рабочей части, т.е. язычка и его кронштейнов, по плоскости, параллельной плоскости крепления замка. Уши крепления уцелели, чтоб было на что его крепить. Сделать так, чтобы замок открывался с ключа, представляется мне слишком сложным в данном случае. Да оно и не надо, на мой взгляд. Достаточно вывести куда-нить аварийный тросик. Доработанный стоковый замок багажника представлен на фото 08 и 09.

Ответная часть «калиновского» замка представляет собой скобку из прутка, п-образной формы, на которую он и защелкивается. По причине отсутствия этой ответной части в магазе, изготовил ее из куска уголка 30х30 и болта М6 с гайкой. Уголок перед этим немного «разогнул» кувалдой. Болт М6 тоже чуть «подогнул». Сделано это по причине того, что площадка на кузове под ответную часть немного наклонена. А замок при закрытой крышке стоит строго вертикально. Готовая ответная часть – на фото 10.

Само собой, все постоянно примерялось «изнутри», т.е. со стороны салона. Все отверстия сверлились немного больше метиз, для которых они были предназначены – для возможности регулировки.
Вся конструкция в понятном виде представлена на фото 11, 12 и 13

Теперь устанавливаем все на автомобиль (предварительно покрасив). Между замком от «калины» и уголками пришлось проложить гайки М6 (они навинчены на болты, крепящие замок к уголкам) в качестве регулировочных проставок – замок стоял слишком низко. Замок установлен – вид изнутри — фото 14.

Электропривод в данном случае реализовать проще простого…ставим моторчик с нужной стороны и соединяем моторчик с рычажком-«открывашкой» на замке. Соединять можно чем душе угодно, лишь бы была возможность регулировки и достаточно жесткая связь в то же время. Я соединил их тросиком, только на рычажок я надел не сам тросик, а «фишку» с 2-мя отверстиями – в одно вставляется тросик, другим «фишка» на девается на рычажок. Фото 15 дает достаточное представление об устройстве привода.

Не буду рассказывать про то, как прокладывать провод (конечно же вместе со штатной проводкой – геморно, зато надежно), подключать кнопку (ясно дело, через реле…кнопка подает «+» на обмотку реле, реле подает «+» на сам моторчик…чтоб не жаловались потом, что кнопки плавятся, когда подключено напрямую, без реле), куда врезать кнопку (куда удобно, туда и врезайте) и как работать с электрикой (аккуратно, тщательно обжимая клеммы и хорошо изолируя соединения и клеммы термоусадкой). На эту тему материала в рунете – хоть садись и ешь.

Читать еще: Сетка для динамиков лада гранта

Бонусы:
-можно спокойно заваривать дырку от замка багажника.
-в замке уже есть концевик, как его можно использовать – см.выше.
-значительно более тихо закрывается крышка багажника, т.к. язычок замка снаружи покрыт мягкой пластмассой.
-замок этот труднее, на мой взгляд, взломать. По крайней мере он не разваливается от тряски и ударов.

Потраченные средства (на 02-2008):
-замок багажника от «калины» — 315 руб.,
-моторчик привода – 100 руб.
-провода, клеммы, термоусадка и пр. – 100 руб.,
-тросик + фурнитура (замки тросика) – 100 руб.

Времени потрачено где-то полдня (5-6 часов), при том, что делалось все крайне неспешно)))

Lada 2106 Made in Togliatti © › Logbook › Installing silent locks (front doors. Part 1)

Greetings to all readers of my BZ. For most owners of the classics, this is a useful entry. On the drive there are so many stupid topics about silent locks on the classics. Either I searched poorly, or there is no detailed report on installing locks from 2108 on the classics, but records like «I installed locks from 08, I advise everyone in ecstasy» is more than enough. Therefore, I will now try to describe in detail how to install locks from 2108 to 2106. And so it was bought for installing locks: silent locks

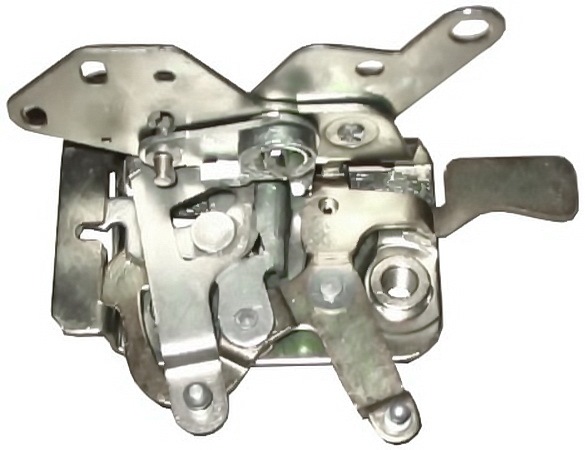

Door lock mechanism VAZ-2108-09

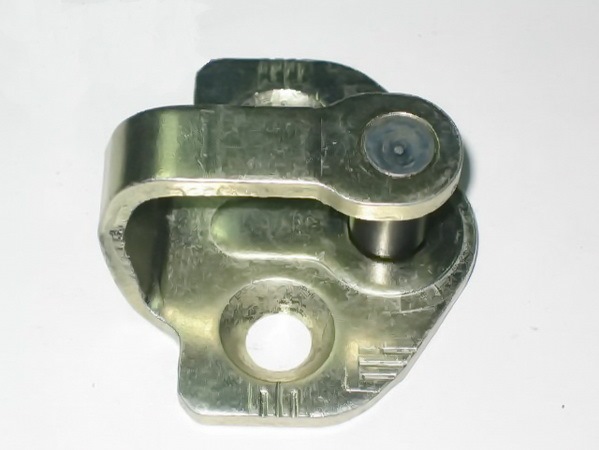

Gazel door lock latch

Bolts of fastening of locks and a lock clamp.

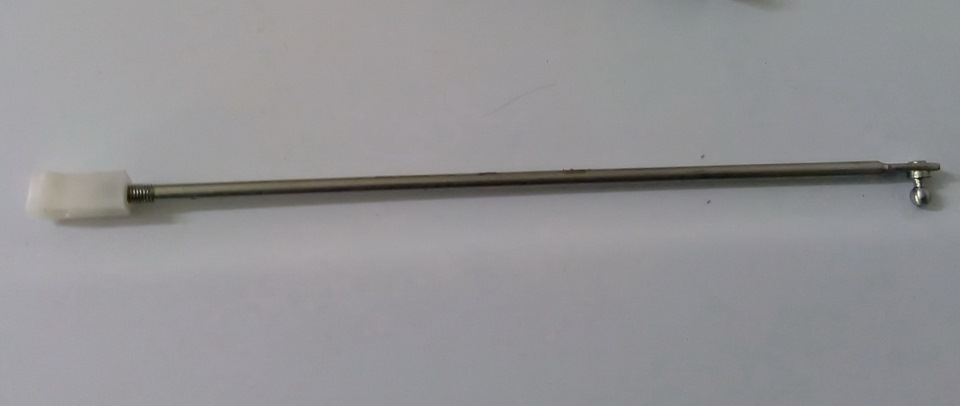

Here is a traction with plastic, which is worn on the ball opening the door from the outside.

Well, everything seems to be, it’s only two front doors, all 2 pcs.

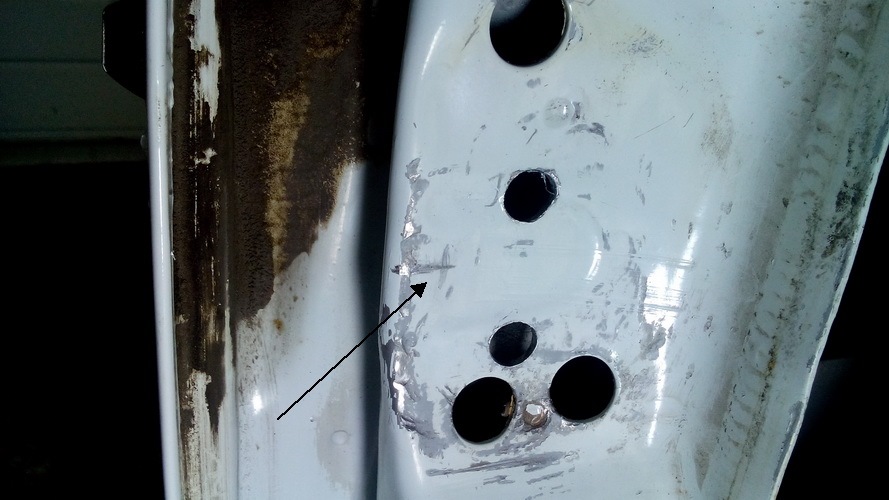

I started with installing the castle itself, there was no difficulty, removed the old castle, drilled the lower left hole, figured the chocolate bar so that it stood flat and filed the second hole, then made an oval under the rod.

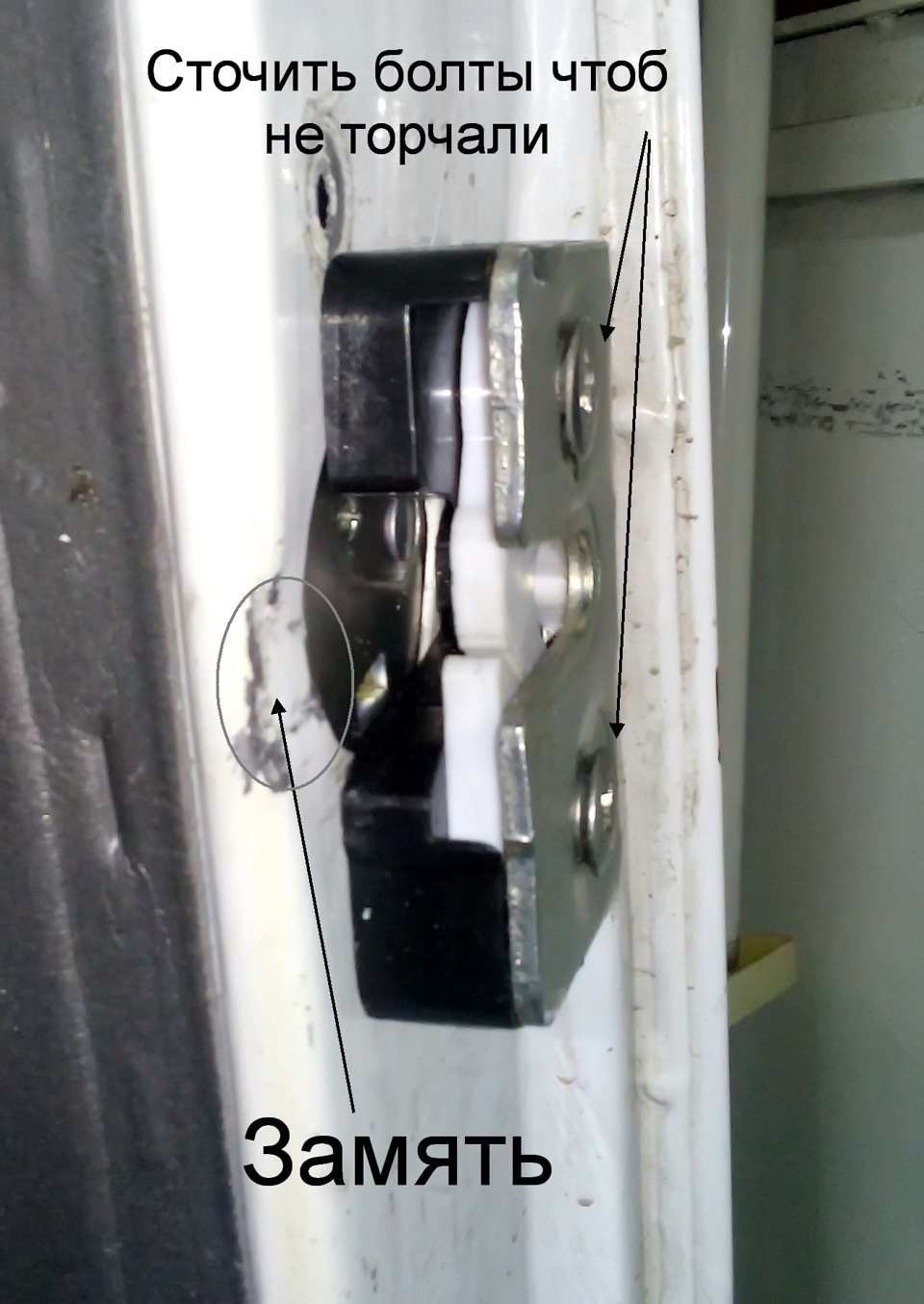

Then he began to customize the chocolate, it is necessary to grind or cut down the chamfer, which is on the chocolate, as in the photo

At first I only sawed off the protruding metal, but this was not enough, with the back door not fully open, the lock touched the back door.

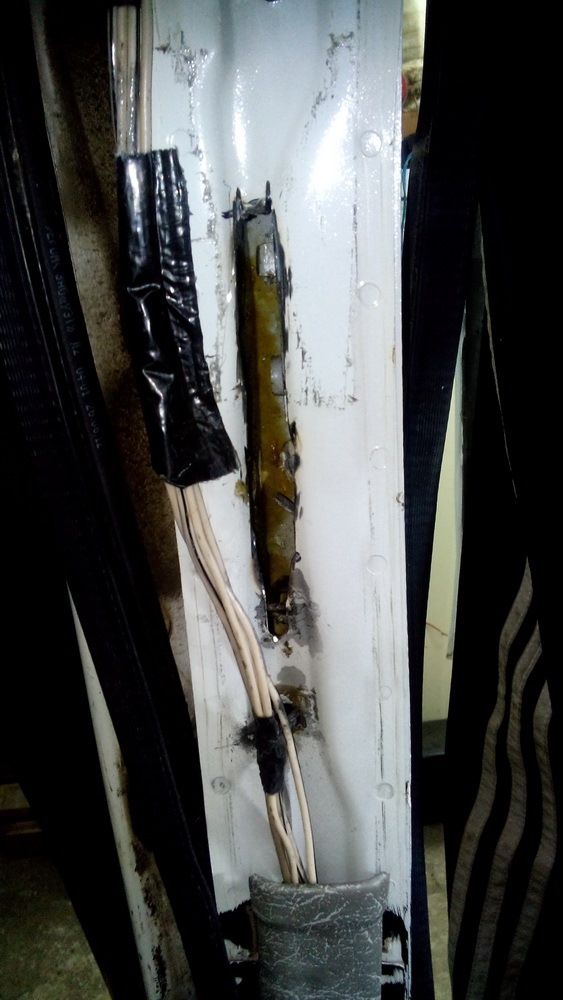

Before installing the lock, you need to grind off the bolts so that they do not stick out and hush up the door a little, this is done so that the rack does not wrinkle much, well more on that later.

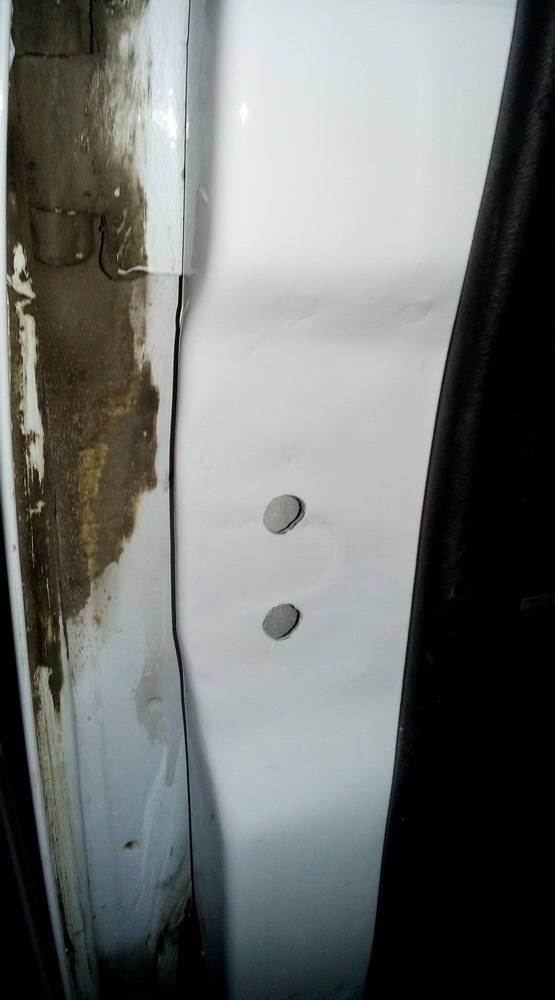

The next step the door is ennobled, unnecessary holes are putty and painted over, but because I tighten the car into the film, I stuck it.

Next, proceed to install the lock latch. We remove the lock from the old lock, saw the rack and pull out the plate from where the old lock and its fastening were screwed.

We mark the center of the lock bolt with a small pencil on which an electrical tape is wound and inserted into the lock.

Since I did not find a counterpart from the lock retainer for sale, I made it myself from a metal plate.
The bolts must be shortened so that they do not rest against the rack.

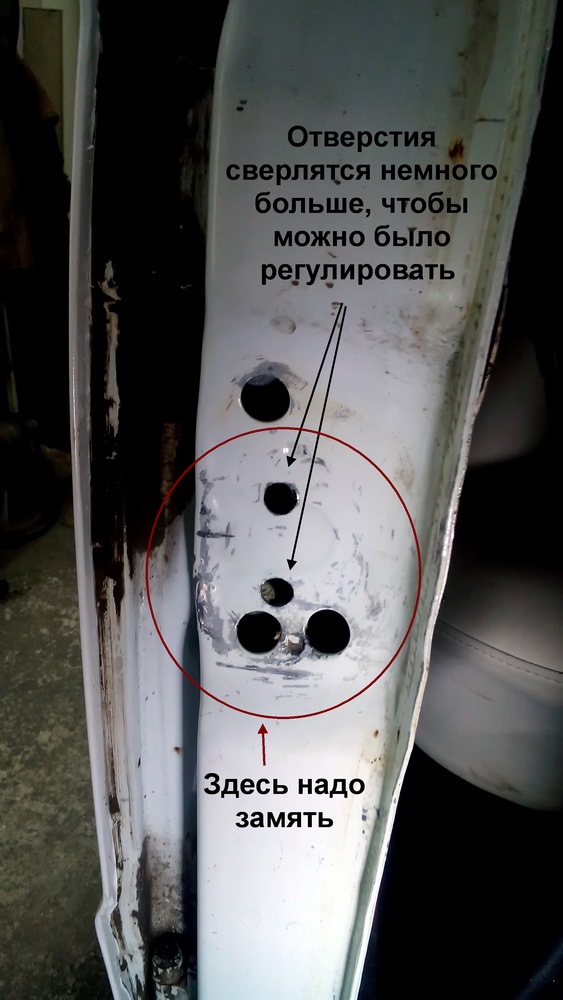

We drill the mounting holes a little more so that you can adjust. And before installing the latch, it is necessary to “strut” the rack a little until the latch stops touching the door.

Then again, we all ennoble

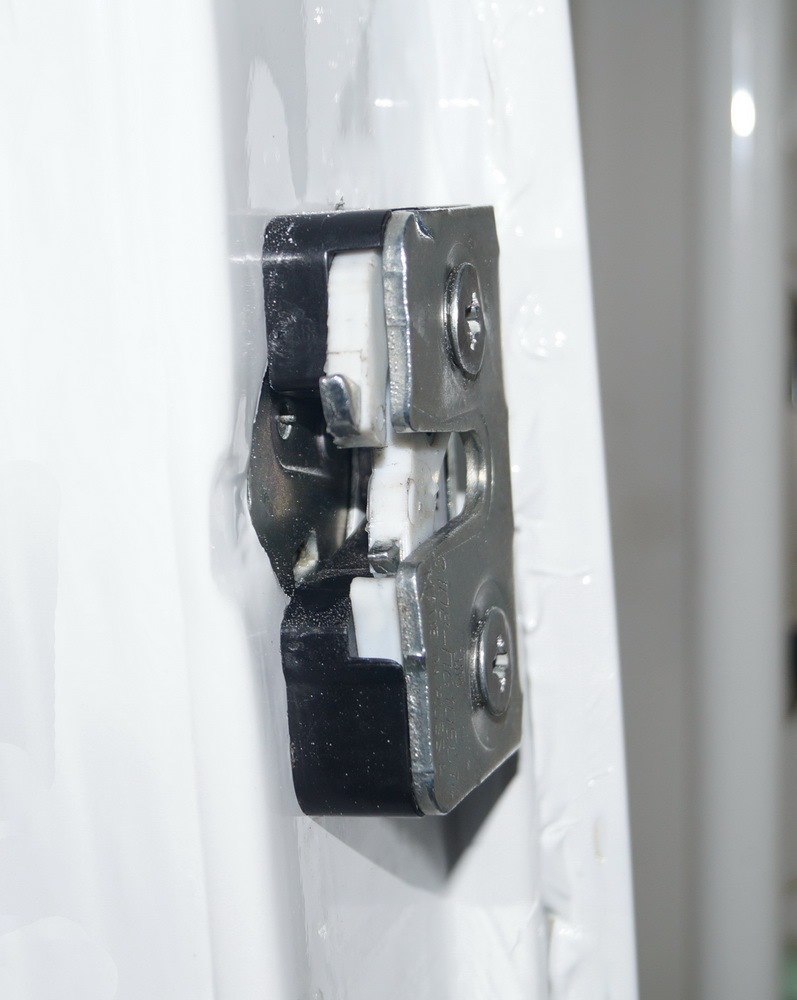

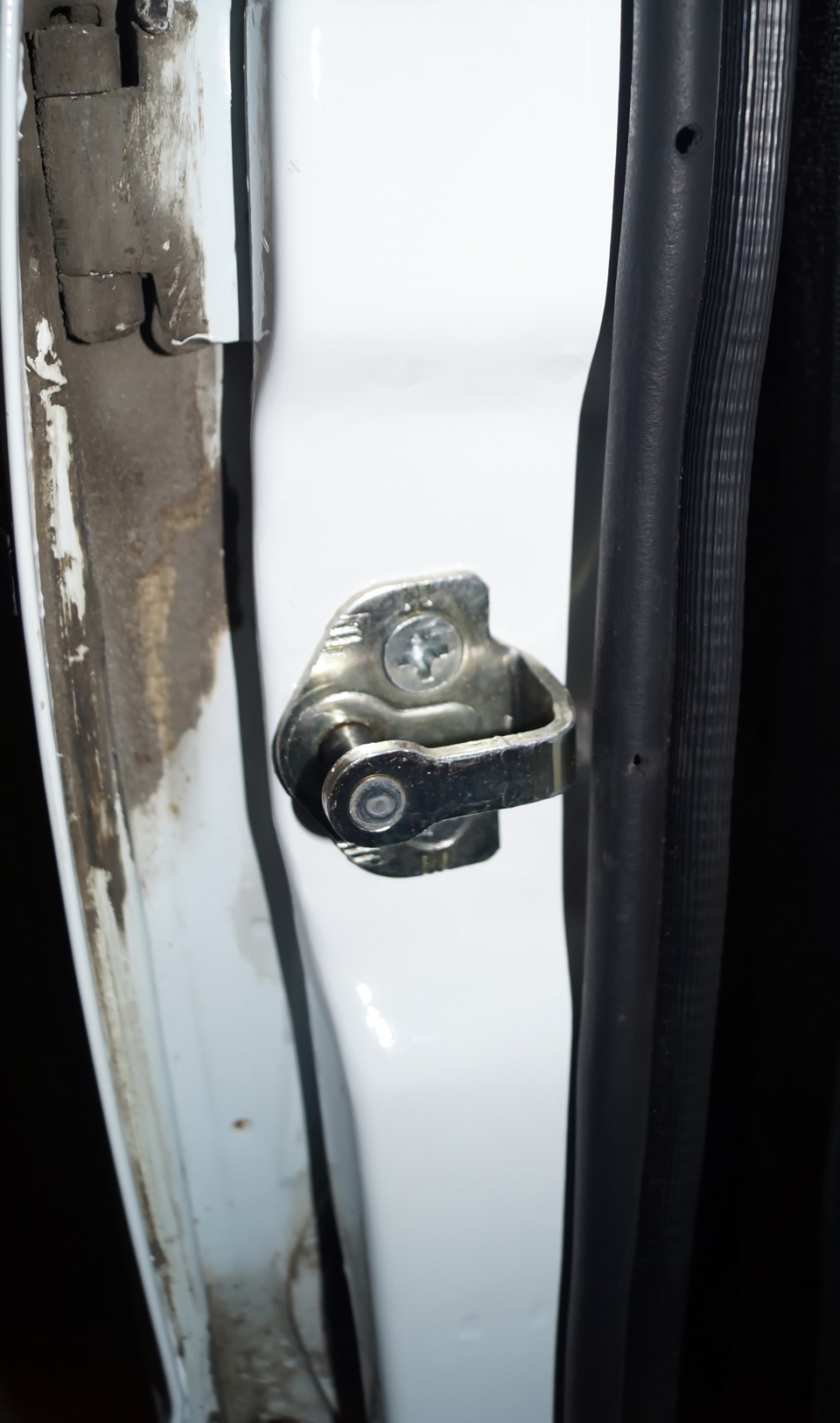

and set the latch

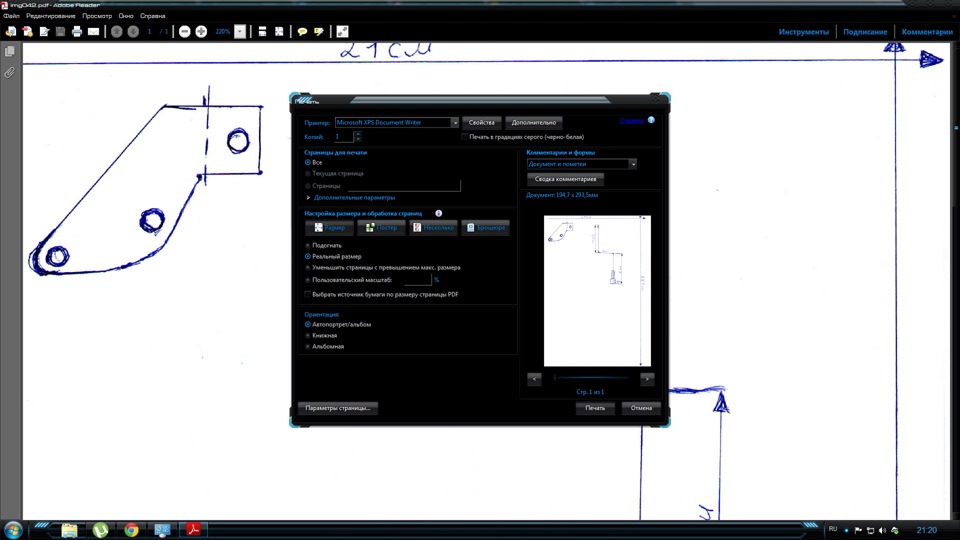

Everything, the lock is installed, the door closes. Now we make a check on the pen, I had to tinker with it. Therefore, I drew a sample of this lock and enclose it in this entry in a pdf file, which can be opened by Adobe Reader and printed, check the box «real size» before printing, after printing the size will be accurate, checked.
PDF file

here in jpg format

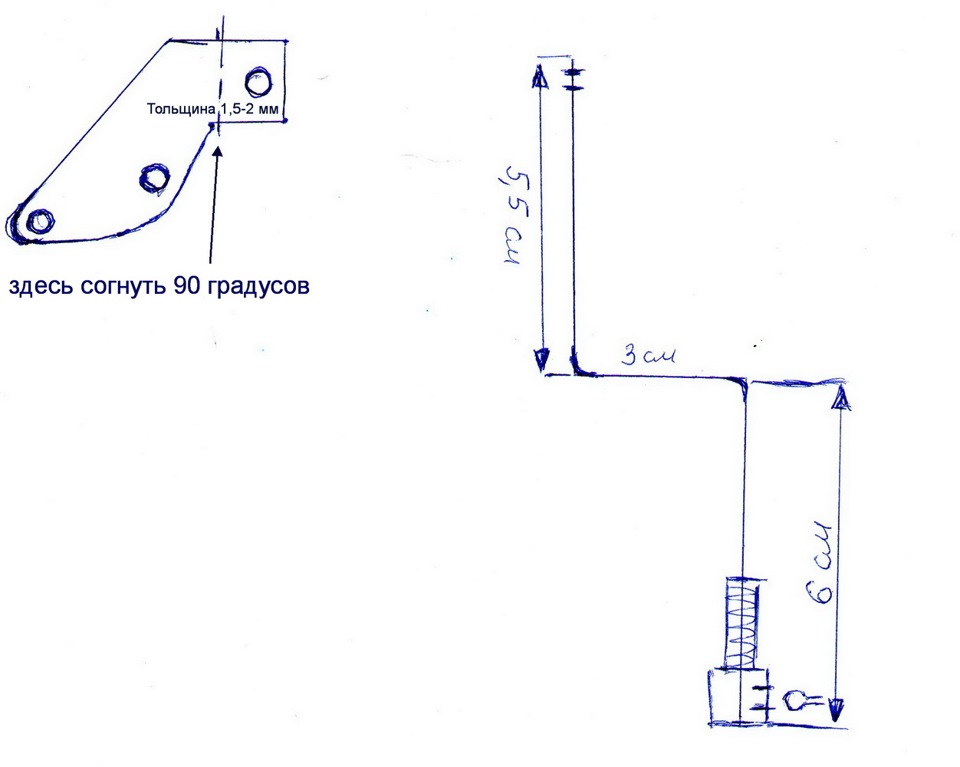

According to this drawing, make a flag from a 1.5-2 mm metal plate. You should get a flag like this

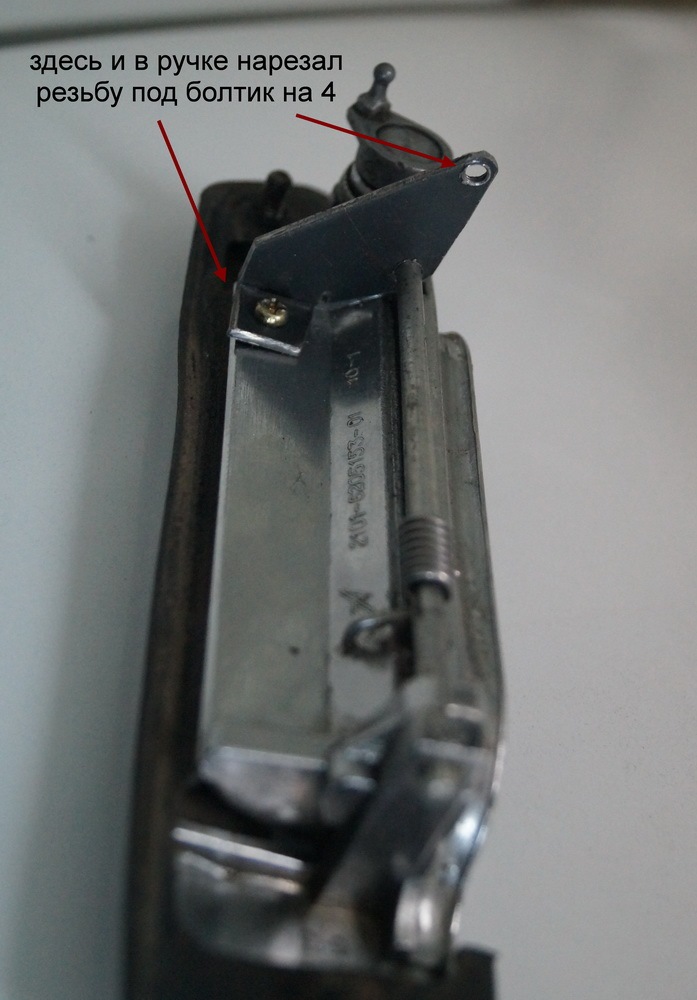

fastened it to the handle with a bolt on 4. The pdf file contains the dimensions of the bend of the pull rod for opening the door from the outside. We bend the draft in size, cut off the excess and squeeze the end with a hammer, drill a hole in it at 4.2 and fasten it with a bolt 4 to the flag, you can also tighten the nut so that it probably does not loosen.

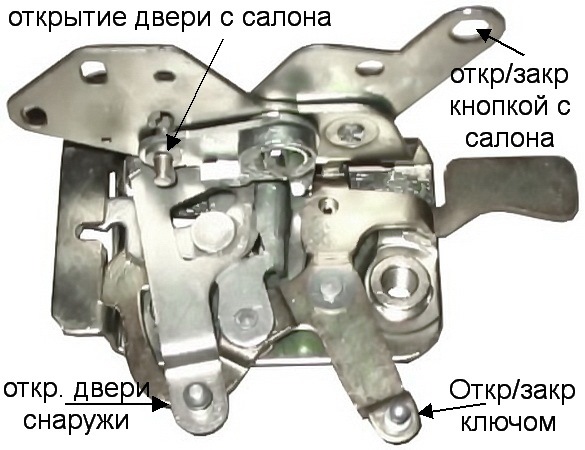

19 photos show which lever does what.

We put the handle in place, insert the rod on the lever we need, now our door opens from the outside. We begin to make it so that the door can be opened and closed with a key. To do this, we take the traction that we have left from the old castle and bend it to the size we need, the photo shows how to bend it.
