Характеристики шагового двигателя 17hs4401

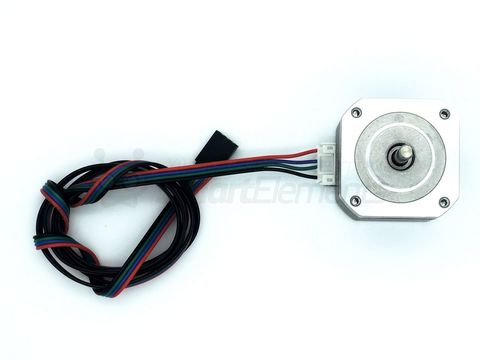

Шаговый мотор 17HS4401

Шаговый мотор Nema 17 17HS4401 с крутящим моментом 5,5 кг·см

Доставка
Санкт-Петербург: самовывоз из офиса (в день заказа); курьером (1 день); ПВЗ Boxberry (2-3 дня)
Москва: курьером (2 дня); ПВЗ Boxberry (3-5 дней)
Регионы: ПВЗ Boxberry (от 2 дней); курьером (от 4 дней); Почтой России; EMS; транспортной компанией

Оплата
наличными; картой; электронными деньгами; квитанция на оплату в банке; безналичный расчет для юр. лиц

Основные сведения

Мощный шаговый мотор 17HS4401 предназначен для использования в координатных станках с ЧПУ, 3D принтерах, а также в других устройствах, где необходимо точное позиционирование и высокий крутящий момент. С помощью данного мотора можно осуществлять позиционирование с точностью шага 1,8°.

Мотор выполнен в стандартном типоразмере Nema 17 с размером 42 мм, что является наиболее популярным типоразмером в промышленных и любительских устройствах. Для установки и крепления мотора к поверхности используйте специально предназначенное для этих целей крепление.

Мотор относится к типу биполярных и имеет 4 провода для подключения. Каждая пара проводов подключена к краям своей обмотки ротора. Последовательная активация обмоток с помощью тока приводит дискретным угловым перемещениям (шагам) ротора.

Технические характеристики

— номинальное напряжение (постоянный ток): 3,6 В

— максимальный потребляемый ток: 1,7 А

— количество фаз: 2

— точность шага: 0,09°

— количество шагов на полный оборот: 200

— крутящий момент: 5,5 кг·см

— момент удержания: 2,8 кг·см

— максимальная скорость вращения: 1900 шагов в секунду

— сопротивление фазы: 1,5 Ом

— индуктивность фазы: 2,8 мГн

— диаметр вала: 4 мм

— длина вала: 21 мм

— габаритные размеры ДхШхВ: 42х42х40 мм

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Для управления шаговым мотором с помощью контроллера потребуется специальный драйвер. В качестве драйвера можно использовать драйвер TB6612 или Motor Shield. Также для работы мотора потребуется внешнее питание.

Шаговый мотор имеет 17HS4401 4 вывода по два на каждую обмотку: черный и зеленый / синий и красный.

Шаговый двигатель NEMA17 17HS4401 3D печать ЧПУ 42 мм

Silnik krokowy NEMA17 sprzedawany w zestawie z długim przewodem o 4 żyłach służącym do podłączenia. Silnik NEMA17 HS4401 jest silnikiem bipolarny.

Jego wymiary 42mm na 42mm czynią go kompatybilnym z większością popularnych projektów drukarek 3D czy wycinarek CNC.

• model 17HS4401
• standard NEMA17
• krok 1,8 °
• 200 kroków na obrót
• rezystencja 1.5 Ohm na cewkę
• moment: 4.28kg/cm
• waga 380g

Silnik krokowy NEMA17 — 17HS4401 — do drukarki 3D, CNC, RepRap 42mm

Мы доставляем посылки в г. Калининград и отправляем по всей России

• 1

Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

• У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
• Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара. У нас есть услуга «фотография посылки», — вы будете на 100% уверены, что получите именно тот товар, который был заказан. —>
• Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
• 5 лет успешной работы и тысячи довольных клиентов. Вы можете прочитать реальные отзывы наших клиентов. —>

ВОПРОСЫ О ТОВАРАХ

На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.

Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:

1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.

2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.

3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.

4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.

Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.

Избежать некачественного товара можно путем тщательного отбора продавцов, т.е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.

1.​​Ищите по ключевым словам, уточняйте по каталогу слева

Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти — Запчасти для легковых авто – Освещение- Фары передние фары). После, из предъявленного списка нужно выбрать нужный лот.

2. Сократите запрос

Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.

3. Используйте аналогичные сочетания слов и синонимы

Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.

4. Не допускайте ошибок в названиях, используйте​​всегда​​оригинальное наименование​​продукта

Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».

5. Сокращения и аббревиатуры пишите по-английски

Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская. Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском — «ступица BMW e65».

6. Мало результатов? Ищите не только в названии объявления, но и в описании!

Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” — система выдаст намного больше результатов!

7. Смело ищите на польском, если знаете название нужной вещи на этом языке

Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.

ВОПРОСЫ ПО ДОСТАВКЕ

Обычно товары доставляются на склад в срок до 4 рабочих дней. Если ваш товар доставляется дольше 4 дней, наши менеджеры активно выясняют в чем дело и оставляют комментарии к заказу в личном кабинете.

Стоимость доставки Почтой России зависит от нескольких факторов: города доставки, веса посылки в упаковке. Если вы знаете точный вес, то сможете просчитать стоимость воспользовавшись калькулятором https://www.pochta.ru/parcels Внимание! Город отправления Калининград. Максимальный вес посылки в упаковке 20 кг

В настоящий момент доставка крупногабаритного товара возможна только до Калининграда. Для других городов России эта возможность отсутствует.

В первую очередь при получении посылки необходимо посмотреть на ее состояние. Если упаковка посылки повреждена, то посылку необходимо вскрыть при сотрудниках почтовой службы и официально зарегистрировать факт повреждения товара.

После получения акта от почтовой службы вы можете обратиться к нам за получением компенсации, если посылка была застрахована или за получением бумаг по отправлению посылки, чтобы вы могли самостоятельно подать жалобу на почтовую службу для возмещения ущерба. Будьте внимательны, претензии по поврежденному товару или по неправильной комплектации посылки принимаются только при наличии официального документа от почтовой службы.

Претензии по посылкам должны подаваться не позднее 5 рабочих дней после получения.

Претензии по полученным посылкам принимаются только при наличии доказательств.

a) видео вскрытия посылки;

б) акты почты России по прохождению таможни;

в) акты почты России при вскрытии посылки;

Компания Aredi не является перевозчиком и не может нести ответственность за работу сторонних служб. В связи с эти разбирательства могут продлиться от 10 дней до 4х месяцев.

ДРУГИЕ ВОПРОСЫ

Услуги доставки подобной техники мы не оказываем.

Это может быть связано с тем что товар не подходит под наши условия бесплатной доставки. Для этого свяжитесь с нами, предоставив номер заказа и мы ответим на ваши вопросы.

Зачастую информации в описании товара информации недостаточно и требуются дополнительные вопросы к продавцу. Вам не обязательно знать польский язык, мы сделаем все за вас, достаточно положить товар в корзину и в комментариях написать, что нужно уточнить. В рабочее время в течении дня наши менеджеры сделают запрос продавцу, информация отразится в личном кабинете к заказу.

ПРАВИЛА ПОЛУЧЕНИЯ ПОСЫЛОК

1. При получении посылки убедитесь в целостности и сохранности упаковки

2. Проверьте упаковку на наличие значительных повреждений

3. Вскрывайте упаковку только в присутствии сотрудника службы доставки

4. Зафиксируйте повреждения

Если вы обнаружите повреждения или несоответствие заказа, сотрудник службы доставки должен зафиксировать это.

5. Составьте ак т

Если посылку вам доставил курьер почтовой службы, отдайте ему ее и уточните, где находится отделение службы доставки. Там в присутствии уполномоченного лица составьте акт.

1. При выявлении повреждения товара составить акт. Составлять его нужно обязательно в отделении службы доставки. Если посылку вам доставил курьер почтовой службы, уточните у него, где находится отделение службы доставки.
2. Отправить полученный товар обратно на наш склад или забрать его. Если повреждения товара существенны, и вы решили отправить товар обратно, то необходимо заснять все повреждения, сделав подробные фото/видео материалы полученного товара.
3. Если повреждения товара несущественны, и вы хотите забрать товар, то можете получить частичную компенсацию. В этом случае зафиксируйте несоответствие, сделав подробные фото/видео материалы полученного товара. После проведения экспертного анализа, мы компенсируем вам сумму равную нанесенному ущербу.
4. Уведомить нас о происшествии по электронной почте на support@aredi.ru не позднее 3 календарных дней с даты вручения. Предоставить нам все имеющиеся материалы по внутренней почте. К письму приложить акт, фото/видео и указать номер посылки (можно найти в личном кабинете). В случае отсутствия акта необходимо предоставить видео распаковки посылки в обязательном порядке. Документы высылать в форматах img, png или pdf.

* Внимание! Участились случае мошенничества,поэтому если обнаружено повреждение посылки или некомплектность заказа, обязательно должно быть зафиксированно актом с печатями почты или транспортной компании. При отсутствии необходимых документов Aredi.ru в праве преостановить расследование!

1. При отсутствии какого-либо товара в посылке нужно составить акт. Составлять его рекомендуется в отделении службы доставки. Если посылку Вам доставил курьер почтовой службы, уточните у него, где находится отделение службы доставки.
2. Уведомить нас о происшествии по электронной почте на support@aredi.ru не позднее 3 календарных дней с даты вручения. Предоставить нам все имеющиеся материалы по внутренней почте. К письму приложить акт, фото/видео и указать номер посылки (можно найти в личном кабинете). В случае отсутствия акта необходимо предоставить видео распаковки посылки в обязательном порядке. Документы высылать в форматах img, png или pdf.

* Внимание! Участились случае мошенничества,поэтому если обнаружено повреждение посылки или некомплектность заказа, обязательно должно быть зафиксированно актом с печатями почты или транспортной компании. При отсутствии необходимых документов Aredi.ru в праве преостановить расследование!

Если посылка не приходит в течение оговоренного времени, есть вероятность, что она потерялась. Для уточнения информации о посылке необходимо:

1. В личном кабинете отследить посылку по трекинг-номеру. Если статус посылки давно не обновлялся, возможно, что посылка потерялась.

2. Уведомить нас о происшествии письмом на электронный адрес support@aredi.ru. Вы обращаетесь к нам через внутреннюю почту, затем мы как отправитель подаем ее в розыск. Если посылка не находится, мы оформляем претензию на возмещение стоимости отправления.

Претензии рассматриваются до 30 дней

Рассмотрение претензий по недостачам и повреждениям длится
от 7 до 30 дней. При выплате страховки покупателю
автоматически приходит уведомление.

В случае частичной недостачи или повреждения товара доставку не возмещают, почтовая услуга считается оказанной, а стоимость пострадавшего вложения компенсируем мы.

Выплата осуществляется на личный счет клиента на сайте, откуда в дальнейшем Вы можете вывести средства на банковкую карту либо оформить новый заказ и оплатить его со счета.

Обзор драйвера шагового двигателя A4988

Автор: Сергей · Опубликовано 11.04.2019 · Обновлено 13.04.2020

Сегодня расскажу о драйвере A4988, данный драйвер подойдет тем, кто планирует создать свой собственный 3D-принтер или станок ЧПУ с управлением шаговым двигателям.

Технические параметры

► Напряжения питания: от 8 до 35 В
► Установка шага: 1, 1/2, 1/4, 1/8, 1/16
► Напряжение логики: 3 В или 5.5 В
► Защита от перегрева: Есть
► Максимальный ток на фазу: 1 А без радиатора, 2 А с радиатором.
► Габариты модуля: 20 мм х 15 мм х 10 мм
► Габариты радиатора: 9 мм х 5 мм х 9 мм

Общие сведения о драйвере A4988

Основная микросхема модуля это драйвер от Allegro — A4988, которая имеет небольшие размеры (всего 8 мм х 6 мм), хоть микросхема и маленькая, но она может работать с выходным напряжение до 35 В с током до 1 А на катушку без радиатора и до 2 А с радиатором (дополнительным охлаждением). Для управления шаговым двигателем, необходимо всего два управляющих контакта (по сравнению с L298N необходимо четыре), один используется для управления шагами, второй для управления вращения двигателем.
Драйвер позволяет использовать пять вариантов шага, полный шаг, полшага, четверть шага, восьмой шаг и шестнадцатый шаг.

Распиновка драйвера A4988:
На драйвере A4988 расположено 16 контактов, назначение каждого можно посмотреть ниже:

► EN — включение и выключение модуля (0 — включен, 5 В — выключен).
► MS1, MS2 и MS3 — выбор режима микро шаг (смотрите таблицу ниже).
► RST — сброс драйвера.
► SLP — вывод включения спящего режима, если подтянуть его к низкому состоянию драйвер перейдет в спящий режим.
► STEP — управляющий вывод, при каждом положительном импульсе, двигатель делает шаг (в зависимости от настройки микро шага), чем быстрее импульсы, тем быстрее вращаться двигатель.
► DIR — управляющий вывод, если подать +5 В двигатель будет вращается по часовой стрелке, а если подать 0 В против часовой стрелки.
► VMOT & GND — питание шагового двигателя двигателя от 8 до 35 В (обязательное наличие конденсатора на 100 мкФ ).
► 2B, 2A, 1B, и 1A — подключение обмоток двигателя.
► VDD & GND — питание внутренней логики от 3 В до 5,5 В.

Если не планируете использовать вывод RST необходимо подключить его к выводу SLP, чтобы подтянуть его к питанию, тем самым включить драйвер.

Настройка микрошага
Драйвер A4988 может работать микрошаговом режиме, то есть может подавать питание на катушки с промежуточным уровням. Например, если взять двигатель NEMA17 с шагом 1.8 или 200 оборотов, в режиме 1/4, двигатель будет выдавать 800 шагов за оборот
Дня настройки микрошагов, драйвер A4988 имеет три выхода, а именно MS1, MS2 и MS3. Установив соответствующие логические уровни для этих выводов, можно выбрать режим микрошага.

Вывода MS1, MS2 и MS3 в микросхеме A4988 подтянуты резистором к земле, поэтому, если не подключать их, двигатель будет работать в режиме полного шага.

Система охлаждения A4988
При интенсивной работе микросхемы A4988 начинает сильно греется и если температура превысит придельные значение, может сгореть. По документации A4988 может работать с током до 2 А на катушку, но на практике микросхема не греется если ток не превышает 1 А на катушку. Поэтому если ток выше 1 А необходимо устанавливать радиатор охлаждения, который идет в комплекте.

Настройка тока A4988
Перед использованием мотора нужно сделать небольшую настройку, необходимо ограничить максимальную величину тока, протекающего через катушки шагового двигателя и ограничить его превышение номинального тока двигателя, регулировка осуществляется с помощью небольшого потенциометра.
Существует два способа настройки:
1. Замерить ток, для этого возьмем амперметр и подключим его в разрыв любой из обмоток (двигатель должен работать в полношаговом режиме), так же, при настройки ток должен составлять 70% от номинального тока двигателя.
2. Расчет значение напряжения Vref, согласно документации на A4988, есть формула I_TripMax = Vref / (8 × Rs), из которой мы можем получить формулу.

Vref = I_TripMax x 8 x Rs

где,
I_TripMax — номинальный ток двигателя
Rs — сопротивление на резисторе.

В моем случаи на драйвере A4988 установлены резисторы Rs = 0,100 Ом (R100), а номинальный ток двигателя 17HS4401 равняется 1,7 А.

Vref = 1,7 х 8 х 0,100 = 1,36 В

Мы рассчитали максимальное значение для двигателя 17HS4401, но при таком напряжение двигатель будет греться в режиме ожидания, необходимо уменьшить это значение на 70%, то есть:

Vref х 0,7 = 0,952 В

Осталось только настроить, берем отвертку и вольтметр, плюсовой шуп вольтметра устанавливаем на потенциометр, а шуп заземления на вывод GND и выставляем нужное значение.

Подключение драйвера шагового двигателя A4988 к Arduino UNO

Необходимые детали:
► Arduino UNO R3 x 1 шт.
► Драйвер шагового двигателя A4988 x 1 шт.
► Шаговый двигатель 17HS4401 x 1 шт.
► Комплект проводов DuPont 2.54 мм, 20 см x 1 шт.

Подключение:
Теперь, можно приступить к сборке схемы. Первым делом, подключаем VDD и GND к 5 В и GND на Arduino. Контакты DIR и STEP подключим к цифровым контактам 2 и 3 на Arduino. Подключение шагового двигатель к контактам 2B, 2A, 1A и 1B.

Предупреждение: Подключение или отключение шагового двигателя при включенном приводе может привести к его повреждению.

Затем необходимо подключить контакт RST к соседнему контакту SLEEP, чтобы включить драйвер. Так-же контакты выбора микрошага необходимо оставить не подключенными, чтобы работал режим полный микрошаг. Теперь осталось подключить питание двигателя к контактам VMOT и GND, главное не забудьте подключить электролитический конденсатор на 100 мкФ, в противном случаи при скачке напряжение, модуль может выйти из строя.

Программа:
Теперь можно приступки к программной части и начать управлять шаговым двигателем с помощью драйвера A4988, загружайте данный скетч в Arduino.

ПОЛЕЗНО Шаговые двигатели, характеристики. Драйверы шаговых двигателей, разновидности, настройка.

Alsan

Alsan

МЕСТНЫЙ СТАРОЖИЛА

• 01.05.2019
• Последнее редактирование: 04.05.2019

Рекомендованный
• #1

На форуме периодически всплывают вопросы о драйверах шаговых двигателей и их настройке. Решил разобраться с этим делом для себя, возможно кому-нибудь также пригодится.

Для начала разновидности двигателей Nema17.

17HS4401 ток 1,7A – обычные
17HS8401 ток 1,8А – более мощные
17HS4402 ток 1,3A – по некоторым сведениям менее шумные, чем 17HS4401

Nema17BH 42BHM(42BYG) — в архиве: Nema17 — (описание и параметры разновидностей ШД)

(здесь важен ток двигателя, для дальнейших расчетов).

А4988
Встречаются варианты разного цвета.

Поэтому нужно обращать внимание не на цвет, а на микросхему драйвера.

Схема и распиновка:

Характеристики А4988
Напряжения питания логической части: 3-5,5 В
Напряжения питания силовой части: 8-35 В
Максимальный ток без дополнительного охлаждения: 1 А
Максимальный ток с дополнительным охлаждением: 2 А
Дробление шага: 1, 1/2, 1/4, 1/8, 1/16
Защита от перегрузок и перегрева

Назначение контактов драйвера A4988
ENABLE – включение/выключение драйвера
MS1, MS2, MS3 – контакты для установки микрошага
RESET — cброс микросхемы
STEP — генерация импульсов для движения двигателей (каждый импульс – шаг), можно регулировать скорость двигателя
DIR – установка направление вращения
VMOT – питание для двигателя (8 – 35 В)
GND – общий
2B, 2A, 1A, 1B – для подключения обмоток двигателя
VDD – питание микросхемы (3.5 –5В)

Значение микрошага устанавливается комбинацией сигналов на входах MS1, MS2, и MS3. Есть пять вариантов дробления шага.
MS1 MS1 MS1 Дробление шага
0 0 0 1
1 0 0 1/2
0 1 0 1/4
1 1 0 1/8
1 1 1 1/16

Для работы в режиме микрошага необходим слабый ток. На модуле A4988 поддерживает тока можно ограничить находящимся на плате потенциометром. Драйвер очень чувствителен к скачкам напряжения по питанию двигателя, поэтому производитель рекомендует устанавливать электролитический конденсатор большой емкости по питанию VMOT для сглаживания скачков. Внимание ! — Подключение или отключение шагового двигателя при включённом драйвере может вывести двигателя и драйвер из строя.

Настройка Vref для A4988

Формула Vref для A4988 изменяется от номинала токочувствительных резисторов(Rs). Это два черных прямоугольника на плате драйвера. Обычно подписаны R050(номинал — 0.05 Ом) или R100 (номинал — 0.1 Ом).

Vref = Imax * 8 * (Rs)
Imax — ток двигателя;
Rs — сопротивление резистора. В моем случае Rs = 0,100.

Для 17HS4401 Vref = 1,7 * 8 * 0,100 = 1,36 В.

В связи с тем что рабочий ток двигателя равен 70% от тока удержания. Полученное значение нам нужно умножить на 0,7. В противном случае двигателя в режиме удержания будут сильно греться.

Для 17HS4401 Vref ист. = 1,36*0,7 = 0,952 В.
Обычно Vref ставят ниже, для снижения температуры нагрева шагового двигателя.
Исходя из этого, при длительной работе, на практике можно использовать коэффициент 0,6
Получается для Для 17HS4401, с током 1,7А Vref = 1,7 * 8 * 0,100*0,6=0,816 (0,82)

DRV8825
Плата создана на базе микросхемы компании TI (Texas Instruments Inc.) DRV8825 — биполярном шаговом драйвере двигателя. Расположение выводов и интерфейс модуля почти совпадает с драйвером шагового двигателя Pololu на микросхеме A4988, поэтому DRV8825 может стать высокопроизводительной заменой этой платы во многих приложениях.

Схема:

Характеристики:
шаг:1, 1/2, 1/4, 1/8, 1/16, 1/32.
Регулировка тока на обмотках двигателя, переменным резистором опорного напряжения.
Источника питания для двигателей от 8,2 В до 45 В.
Встроенный регулятор напряжения для логических цепей. Возможность подключения к логике как 3,3 В, так и 5 В.
Защита от перегрева (отключение при нагреве драйвера 150 градусов).
Защита по превышению тока обмоток.
Защита по пониженному напряжению.
Защита от короткого замыкания на землю.
При токе до 1,5 А на обмотку способен работать без радиаторов и дополнительного охлаждения.

Регулировку тока двигателя следует производить выставив переменным резистором опорное наряжение (на выводах 12,13 микросхемы или на «среднем контакте резистора») из расчета 1 к 2, т.е 0,5В соответствует 1А, напряжению 1В соответствует 2А.
Обратите внимание, что переходное отверстие (золотистое) на плате, возле выводов 12,13 не является контактом для проверки опорного напряжения, это линия питания двигателей.

Режим микрошага устанавливается путем подачи «1» на контакты MODE0, MODE1, MODE2. (В случае установки драйвера на RAMPS это перемычки MS1, MS2, MS3)

M0 M1 M2 Режим микрошага
не стоит не стоит не стоит полный
стоит не стоит не стоит 1/2
не стоит стоит не стоит 1/4
стоит стоит не стоит 1/8
не стоит не стоит стоит 1/16
стоит не стоит стоит 1/32
не стоит стоит стоит 1/32
стоит стоит стоит 1/32

DRV8825 расчет Vref
Current Limit = Vref * 2
Vref = Current Limit / 2

Например для шагового двигателя 17HS4401: Vref = 1,7 / 2 = 0,85В

Обычно Vref ставят ниже, для снижения температуры нагрева шагового двигателя.

Детальное описание драйверов А4988 и DRV8825 в архиве А4988_DRV8825.rar

Встречалась информация ,что по умолчанию на драйверах DRV8825 выставлен максимальный ток, поэтому регулировка перед началом работы обязательна:
«По умолчанию у красных A4988 опора стоит в 0.8V это 1A ничего плохого не случится, но у DRV8825 опора выставлена в 1.6V -это максимальный ток, в теории 3.2А, по документации DRV8825 рассчитан максимум на 2.5A(2.2А с обдувом), это может повредить, как двигатель, так и драйвер.»
