Toyota. Двигатели G-serie

Большое семейство рядных шестицилиндровых двигателей, которое ставилось на задне — и полноприводные автомобили Toyota. Первый представитель семейства — 1G-EU (единственный из серии с 2 клапанами на цилиндр) появился ешё в 1979 году, максимальный же «расцвет» этого семейства двигателей пришёлся на конец 80-х годов, когда одновременно выпускалось четыре модификации этого двигателя. Особенностью серии является то, что все двигатели принадлежащие к ней, оснащались электронной системой распредел?нного (многоточечного) впрыска топлива (EFI — Electronic Fuel Injection) и гидрокомпенсаторами в клапанном механизме.

Вернёмся к 1G-EU. Этот двигатель обладал весьма скромными, по нынешним меркам, характеристиками: мощность 125 л.с. (по другим данным 105 л.с.) при частоте вращения 5400 об/мин, максимальный крутящий момент составлял 160 Н м при 4400 об/мин. Ставили его на различные модификации TOYOTA CROWN (кузова GS 110/120); MARK II/CHASER/CRESTA (GX 60/70); SOARER (GZ10/20), из всей серии 1G, он отличается наибольшей надёжностью, а также простотой в обслуживании и ремонте. Сняли его с производства в 1988 году, когда на смену ему пришёл 1G-FE.

Параллельно с производством 1G-EU, концерн TOYOTA в 1983 году начал выпуск нового более «оборотистого» двигателя — 1G-GEU, который стал первым серийным тойотовским двигателем с четырьмя клапанами на цилиндр . В головке блока этого двигателя было два распределительных вала (один для впускных, а другой для выпускных клапанов), каждый из которых приводился через собственное зубчатое колесо от общего ремня газораспределения. Естественно, что такая конструкция предполагала существенные отличия от 1G-EU — двигатели имели несовместимые клапанные механизмы, ремни ГРМ, головки блоков и.т.д. Благодаря форсировке и 4-м клапанам на цилиндр, мощность двигателя составила 160 л.с. при 6400 об/мин, крутящий момент возрос до 186 Н м при 5200 об/мин. Устанавливали его на более дорогие модификации тех — же автомобилей, где ставили и 1G-EU (обычно машины с таким двигателем имели надпись TWIN CAM 24 на крышке багажника и решётке радиатора). Правда на TOYOTA CROWN GS110 его уже не было (так как эту машину сняли с производства в 1983 году), зато поставили на новую Supra в кузове GA70, выпуск которой начался в 1986 году. Выпуск этого двигателя прекратили в 1988 году, когда начали выпускать 1G-GE.

В 1986 году началось производство сразу двух новых двигателей, причём оба были были с наддувом: 1G-GZE имел наддув с приводом компрессора от коленчатого вала двигателя, а 1G-GTEU был оснащ?н турбокомпрессором (выхлопные газы вращали турбину).

Как уже говорилось выше, 1G-GZE оснастили механическим компрессором — нагнетателем воздуха, который имел привод от коленчатого вала двигателя. Данная система наддува обладает как достоинствами, так и недостатками по сравнению с газотурбинным наддувом. К достоинствам таких систем наддува можно отнести большую надёжность (ведь нет — же турбины со скоростью вращения до 200000 об/мин), лучшую тяговитость на «низах» (турбина эффективно работает в достаточно узком диапазоне частот вращения двигателя: примерно от 3000 до 6000 об/мин). К недостаткам систем механического наддува относится, прежде всего более низкий КПД двигателя, оборудованного такой системой по сравнению с турбонаддувным двигателем (полезная энергия выхлопных газов никак не используется, а на привод компрессора затрачивается энергия самого двигателя). Мощность 1G-GZE составила солидные 170 л.с. при 6000 об/мин, а крутящий момент возрос до 230 Н м при 3600 об/мин. Предназначался этот двигатель, в первую очередь, для тяжёлого CROWN (оснащали им «люксовые» варианты GS120 и GS130), которому не хватало тяги безнаддувных 1G-EU/FE и 1G-GEU/GE. Однако кроме CROWN, было принято решение устанавливать такие двигатели на новую серию MARK II/CHASER/CRESTA (кузов GX80, начало выпуска — 1988 г.), где он просуществовал до августа 1990 г. На CROWN же, его ставили до 1992 г. Все автомобили с этим двигателем отличаются хорошей «тяговитостью» и имеют шильдик SUPER Charger (обычно в дополнение к надписи TWIN CAM 24) на крышке багажника и реш?тке радиатора, кроме того, все двигатели 1G-GZE агрегатировались только с автоматической коробкой передач.

Перейдём к 1G-GTEU. Этот турбонаддувный двигатель был первым из японских двигателей, сочетавшим в себе 4 клапана на цилиндр и турбонаддув, что и предопределило его высокую отдачу: мощность 185 л.с. при 6200 об/мин, крутящий момент 245 Н м при 3200 об/мин. Особенностью этого двигателя было то, что он имел две турбины (TWIN TURBO), которые различались по оптимальным частотам вращения двигателя, благодаря чему зона эффективной работы турбонаддува была расширена. Предназначались эти двигатели для «горячих» модификаций MARK II/CHASER/CRESTA в кузове GX70 и для SOARER GZ10/20, а также SUPRA GA70 . На автомобилях оснащённых этими двигателями ставили шильдик GT TWIN TURBO. Выпуск этого двигателя был прекращён в 1988 году, когда на смену ему пришёл 1G-GTE.

В 1988 году, вместе со сменой поколений MARK II/CHASER/CRESTA произошла и смена поколений двигателя 1G. Из производственной программы TOYOTA исчезли двигатели, имеющие букву U после тире. Рассмотрим первого представителя нового семейства — 1G-GE. Этот двигатель предназначался для модификаций «средней навороченности» MARK II/CHASER/CRESTA в кузове GX80, для CROWN в кузове GS130, ставили его также на SOARER GZ20 и SUPRA GA70.Как ни странно, но по сравнению со своим предшественником, коим являлся 1G-GEU, этот двигатель потерял в мощности, которая составила 150 л.с., что вполне объяснимо, так как она достигается при 6200, а не при 6400 об/мин как было раньше. Крутящий момент остался тем — же и составил 186 Н м, но уже при 5600 об/мин, т.е. он достигался при более высоких оборотах. Впускали 1G-GE по 1993 год, когда была снята с производства SUPRA в 70-м кузове. На всех машинах с этим двигателем, как и в случае с 1G-GEU также был шильдик TWIN CAM 24.

Самым мощным за всю историю 1G стал 1G-GTE, который сменил в производственной программе TOYOTA своего предшественника — 1G-GTEU. Мощность 1G-GTE достигла 210 л.с. при 6200 об/мин, крутящий момент составил 280 Н м при 3800 об/мин. Устанавливали его на «горячие » модификации MARK II/CHASER/CRESTA в кузове GX80 (выпусков 1988 — августа 1990 г.), а также на SOARER GZ20 и SUPRA GA70 (выпусков 1988 — 1991 г.). Машины с этим двигателем имели надпись — GT TWIN TURBO.

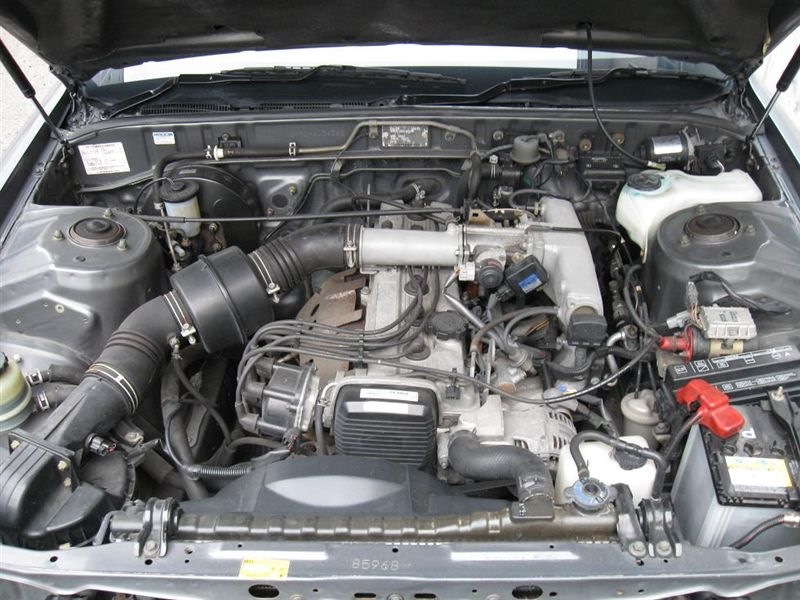

Наконец мы добрались до 1G-FE, который выпускается с 1988 года по настоящее время (правда с довольно большими конструктивными изменениями). Двигатель этот приш?л на смену 1G-EU, ставили его на «стандартные» модификации MARK II/CHASER/CRESTA в кузовах GX80/90, также им оснащали «самые слабые» SOARER GZ20 и CROWN GS130/140. Особенностью конструкции двигателя является то, что он имеет 4 клапана на цилиндр, однако от ремня ГРМ приводится только один распределительный вал, другой же вал имеет привод от первого вала через шестерню (у 1G-GE, например, каждый рапредвал приводится через своё зубчатое колесо от ремня ГРМ). Благодаря такой конструкции, головка блока имеет несколько меньшую ширину (так называемый «твин кам с узкой головкой»). Мощность двигателя составила 135 л.с при 5600 об/мин, крутящий момент 180 Н м при 4400 об/мин. Автомобили семейства MARK II/CHASER/CRESTA в кузове GX80 на заднем стекле обычно имели надпись: 24 VALVE EFI.

В 1996 году, с приходом новых MARK II/CHASER/CRESTA (кузов GX100) 1G-FE несколько модернизировали. Его мощность составила 140 л.с, а крутящий момент возрос до 185 Н м. Однако в 1998 году этот двигатель опять подвергли модернизации: тогда начался выпуск новой спортивной модели — TOYOTA ALTEZZA. Под стать машине сделали и двигатель, теперь он оснащён газораспределительным механизмом с изменяемыми фазами (фирменное обозначение — VVTi) и входит в число двигателей под общим названием BEAMS. Благодаря этим техническим ухищрениям, а также повышенной частоте вращения, мощность двигателя возросла до 160 л.с. при 6200 об/мин, а крутящий момент составил 200 Н м при 4400 об/мин. Естественно той простоты в ремонте и обслуживании, что была у 1G-EU и в помине нет. Кроме модели ALTEZZA, этот двигатель продолжали ставить на MARK II/CHASER/CRESTA в кузове GX100, и новая модель — MARK II (GX110), выпуск которой начался в 2000 году, также получила этот двигатель для установки на самые дешёвые модификации автомобиля. В 2001 году начался выпуск TOYOTA ALTEZZA GITA (универсал на базе TOYOTA ALTEZZA), которая также оснащается этим двигателем.

Вся серия 1G весьма надёжна в эксплуатации. К достоинствам этих двигателей можно отнести: очень низкие шумность и вибрацию при работе, большой ресурс (правда к турбонаддуву это не относится). К недостаткам этих двигателей относится повышенная чувствительность к качеству моторного масла. Из характерных дефектов было отмечено частое «умирание» датчика давления масла на 1G-FE (особенно 88 — 92 годов выпуска), т.е. когда с системой смазки всё в порядке, а лампа датчика постоянно горит при заведённом двигателе, из — за чего многие владельцы машин с 1G-FE были не на шутку перепуганы, рассчитывая на предстоящий серьёзный ремонт.

Сводная таблица с данными по серии 1G

Данные, которые могут помочь при ремонте и поиске запчастей для двигателя 1G-FE (часть характеристик может быть общей с другими двигателями серии), приведены в таблице:

История развития двигателя серии 1G компании Toyota.

Моя первая попытка написать что-то в таком духе, делал на одном дыхании и по памяти, потому не судите строго ))

В конце 70х годов в компании тойота начали работать над созданием нового поколения «малого», шестицилиндрового двигателя в замен устаревшей серии М.
Главной задачей было облегчить конструкцию, улучшить отклик и экономичность в сравнении с предшественником, к тому-же на очереди было полностью новое поколение автомобилей высшего-среднего класса, для которых требовались новые агрегаты.

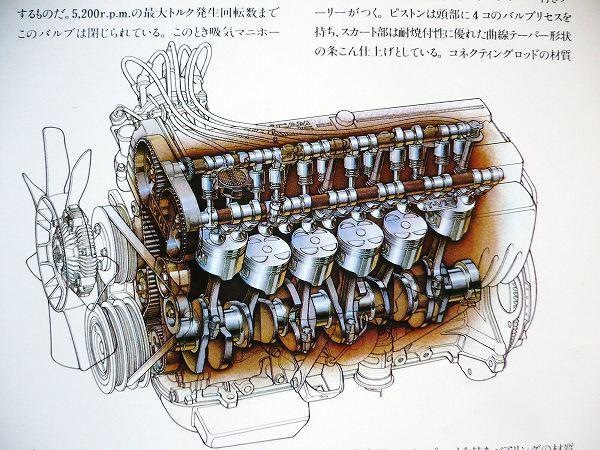

Так в 1979 году появился новейший агрегат 1G, который был первенцем в новой линейке моторов LASRE (Lightweight Advanced Super Response Engine). Новый двигатель имел диаметр и ход поршня 75х75мм. для всех версий и сохранил объём своего предшественника М (1988куб.см). Конструктивно-же он был полностью новым. Облегченная конструкция, ременной привод ГРМ, электронный впрыск топлива с датчиками кислорода и расхода воздуха (VAF), гидрокомпенсаторы клапанных зазоров и множество других инноваций.

Первоначально выпускалась только версия 1G-EU с одним распредвалом, мощность составляла 125 или 130л.с. (первый вариант для Crown), степень сжатия 8,8-9,2

Двигатель агрегатировался с автоматической коробкой A40D с функцией «овердрайв» или ручной W50.

Первой машиной получившей эту новинку была Toyota Cresta GX50/GX51

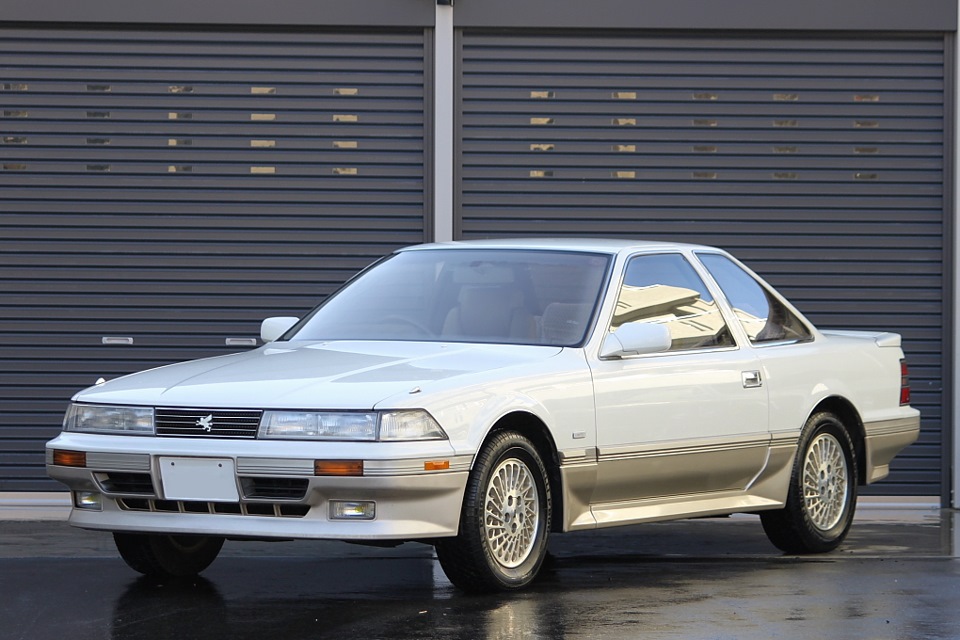

Через пол года за ней подоспели новейшие Mark II и Chaser GX61, так-же его получили такие новинки как Celica XX GA61 и Soarer GZ10, позднее к агрегатоносителям 1G примкнул и рестайловый Crown GS110

В 1982 году, в сотрудничестве с компанией Ямаха была выпущена новая модификация этого агрегата с двухраспредвальной головкой, новинка получила индекс 1G-GEU, в ней был внедрен целый ряд передовых технологий таких как:
два верхних распредвала (DOHC)
4 клапана на цилиндр
электронный впрыск топлива EFI с датчиками кислорода и расхода воздуха VAF (аналогично 1G-EU)
и впускной коллектор с изменяемой геометрией T-VIS

степень сжатия составляла 9,1-9,5 в зависимости от версии и года выпуска.

показатели так-же были впечатляющими, с 2 литров агрегат выдавал без малого 160л.с! Двигатель был очень высокооборотистым, встречаются экземпляры с отсечкой выше 8тыс.об.мин. А ещё он обладал потрясающим звуком работы, что вскоре разглядели так называемые bosozoku, и используют его музыкальные свойства по сей день, ставя на них самой немыслимой формы прямотоки и исполняя гашеткой разные мелодии ))

так-же для него впервые была применена новая режимная коробка A42DE ECT которая управлялась электронным блоком и имела три режима работы Manu, Norm и PWR (к слову она с незначительными изменениями устанавливалась до конца выпуска серии 1G)

Однораспредвальный 1G-EU тоже получил новые трансмиссии: новый автомат A42DL Two way overdrive, взамен A40D. Ручная коробка W50 была заменена на W55 во всех вариантах.

Новинку получили все вышеперечисленые модели, кроме Crown, они получили приставку в комплектации Twin Cam 24 (например Grande Twin Cam 24, GT Twin Cam 24 и т.д.) Crown с данным агрегатом появился лишь в конце 1983 года с приходом нового поколения GS121

В 1984 году с приходом нового поколения маркообразных (70 серии) серия 1G подверглась модернизации.

Двигатели 1G-EU и 1G-GEU получили новую систему впрыска с ДАД ДТВ (MAP) вместо ДРВ (VAF) типа «лопата», которую компания тойота именует EFI-D, мощность осталась неизменной — 130л.с у EU и 160л.с. у твинкамового GEU.

В 1985 году увидели свет долгожданные версии с наддувом Тойота их сразу две выпустила: 1G-GZEU с суперчарджером и 1G-GTEU с двумя турбокомпрессорами, оба двигателя были прорывом для своего времени

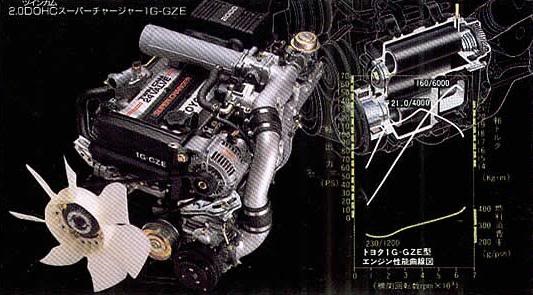

1G-GZEU впервые для тойоты получил катушечную систему зажигания DLI без трамблера. Оснащенный компрессором SC14 он развивал не намного большую мощность, чем его атмосферный собрат — 165л.с, однако крутящий момент был значительно выше, что давало уверенную тягу во всем диапазоне оборотов и идеально подходило для седанов представительского класса. Создавался эффект двигателя с большим объёмом, при этом машина облагалась льготным налогом для автомобилей с кубатурой до 2000сс.

степень сжатия у этих моторов была — 8,0 для всех версий.

применялся данный агрегат в модели Crown GS121.

Маленькой революцией можно было считать двигатель 1G-GTEU, пришедший на смену устаревшему M-TEU (2.0 140-160л.с.)

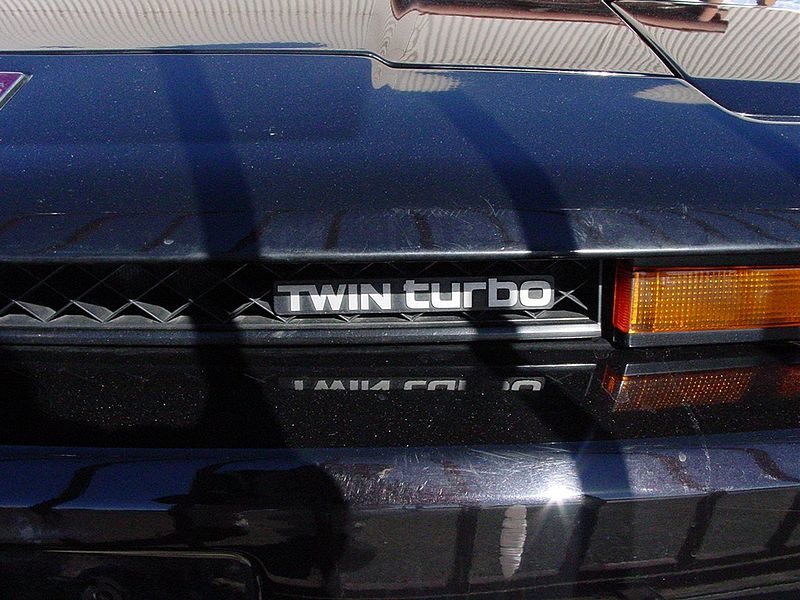

Впервые в Японии был применен двухтурбинный наддув, два маленьких нагнетателя СТ12 с жидкостным интеркулером создавали давление 0.4-0.5 бар. все это позволило развивать мощность 185л.с. Это превосходило показатели другой новой разработки того времени — двигателя RB20DET от компании Nissan, который развивал на 5л.с. меньше и имел одну турбину.

Степень сжатия была равна — 8,5 во всех версиях.

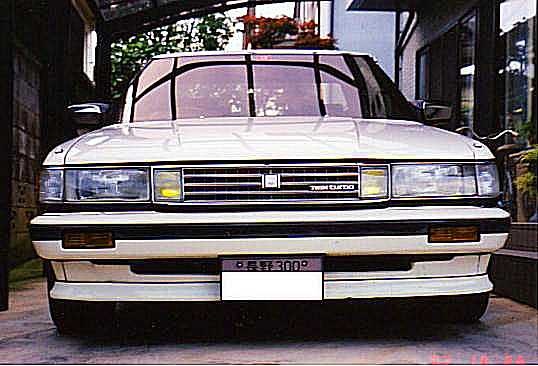

Новинка позволила придать невиданной до этого прыти таким моделям как Mark II/Chaser/Cresta в кузове GX71. При весе в 1300кг. эти машины были одними из быстрейших серийных седанов того времени, не даром именно их считают прародителями серии Tourer-V! Так-же эти двигатели применяли в новых спортивных купе Soarer GZ20 и Supra GA70

Для наддувных модификаций были разработаны новые трансмиссии
автоматическая А340Е и механическая W58 (только для Twin Turbo мотора)
обе после незначительной модернизации исправно служили с двигателями следующего поколения, знаменитой серии JZ.

Так-же в этом году мощность атмосферного 1G-GEU была снижена до 140л.с. и появилась новая механика W57 с удлиненными передачами, которая устанавливалась параллельно с W55 на атмосферных вариантах.

В 1988 году линейка была модернизирована, в индексах исчезла буква U в конце, были значительные изменения в системах впуска, подачи топлива, электрике, а так же изменились диаметры шатунных шеек коленвала.

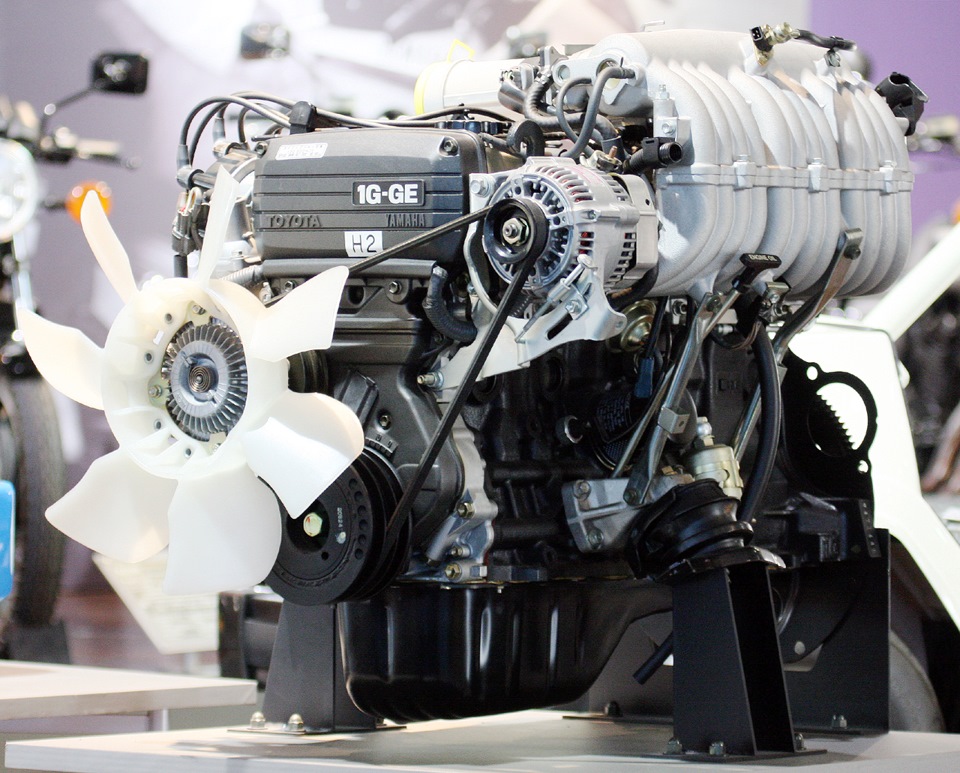

Атмосферный теперь начал называться просто 1G-GE

Основным видимым изменением было отсутствие шильдика T-VIS и надписи на клапанной крышке черными и красными буквами. Мощность обновленного агрегата составляла 150л.с.

Эта версия получила новый автомат, схожий с теми, которые применяли на наддувных версиях. К слову это был единственный случай применения акпп A340E на атмосферном 1G (не считая полноприводных модификаций с мотором BEAMS).

Суперчарджерный вариант стали называться просто 1G-GZE. перетерпел некоторые изменения и получил дополнительные 5л.с. в таком виде он устанавливался на Crown GS131 и новую линейку Mark II/Chaser/Cresta GX81 в топовой версии. Мощность составила 170л.с.

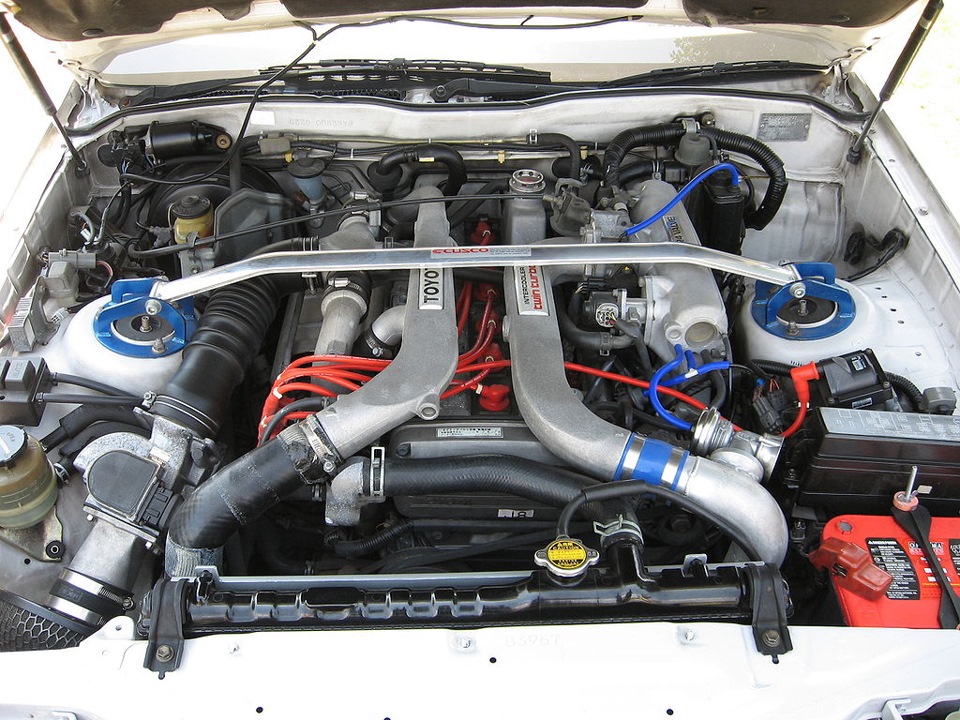

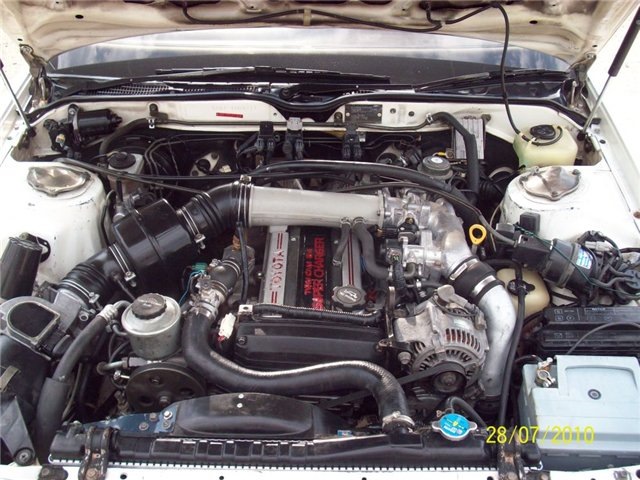

Твин турбо версия стала называться 1G-GTE, изменения были значительными, новый блок управления, новые форсунки, воздушный интеркулер взамен жидкостного и новый впускной коллектор.
мощность выросла со 185, до 210л.с.

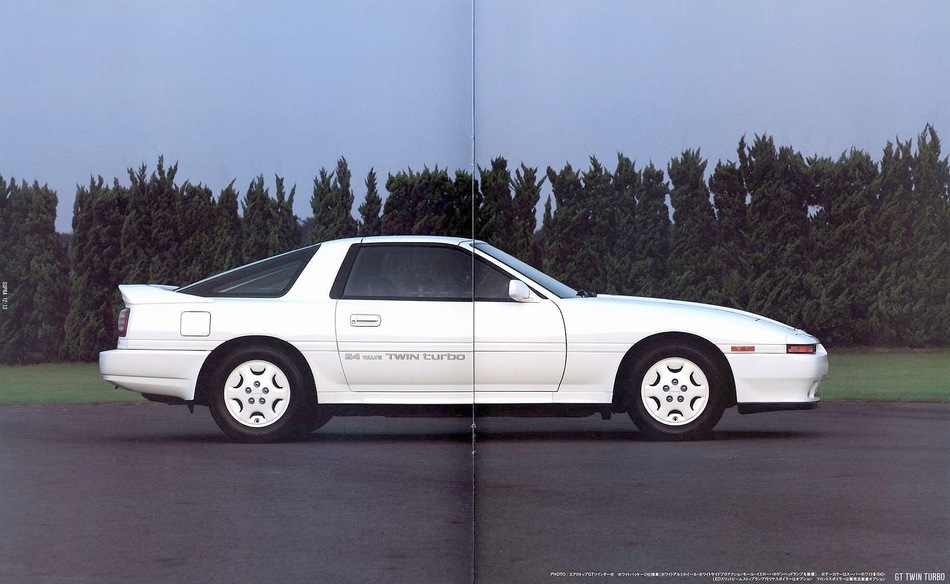

после модернизации его получили новые маркообразные в кузове GX81, а так-же Soarer и Supra после рестайлинга

Ещё одна новинка, это полностью новая базовая модификация 1G-FE, так как в 1988 году выпускать однораспедвальный мотор, с двумя клапанами на цилиндр было не комильфо, особенно при лозунге The world leader in multivalve technology. На тойоте разработали так называемую «узкую» двухраспредвальную голову, в которой два распредвала приводились в движение от одной шестерни, двигатель имел 4 клапана на цилиндр, электронный впрыск топлива с МАР сенсором.

степень сжатия составляла — 9,6

новинка развивала 135л.с. и пришла на замену первичному 1G-EU
таким образом линейка 1G была окончательно сформирована.

В 1990 году исчез вариант с суперчарджером 1G-GZE. на замену ему пришел новейший 1JZ-GE с объёмом 2.5л. который развивал 180л.с.

В 1992 году было свернуто производство моторов 1G-GE и 1G-GTE. В случае с первым, смысла его производить больше не было, так как базовый 1G-FE удалось довести до 140л.с, а 1G-GTE был вытеснен новым 2.5 литровым 1JZ-GTE с двумя турбокомпрессорами, который выдавал без малого 280л.с.

Таким образом в линейке остался только 1G-FE, который тем временем перекочевал на маркообразные в кузове GX90, GX100 (до рестайла) а так-же Mark II Wagon в кузове GX70W, ещё он устанавливался на базовые модели Crown GS130/131, GS141, GS151

в 1998 году была последняя модернизация этого агрегата
когда он получил систему регулирования фаз газораспрделения VVT-i

изменения были значительными:
новые поршни и шатуны, доработанная головка блока, равнодлинный выпускной коллектор, совершенно иной впускной коллектор и дроссель, полностью новая система впрыска и система зажигания без трамблера, была повышена степень сжатия. После модернизации он получил название 1G-FE BEAMS 2000

Устанавливали его на маркообразные в кузове GX100, а так-же рестайлинговый Crown GS151.

Позднее двигатель был ещё раз модернизирован и получил новую проводку, блок управления и дроссельную заслонку с электронным управлением. Его получили такие модели как Altezza/Lexus IS200 GXE10, Mark II/Mark II BLIT/Verossa GX110 и новый Crown GS171.

Мощность этой версии составляла — 160л.с. Степень сжатия 10.0

Коробки применялись как старые A42DE и W55/57, так и новейшая шестиступенчатая механика J160, разработанная специально для Altezza/Lexus IS

Так-же этот мотор оснащали полноприводной трансмиссией на маркообразных в кузовах GX105 и GX115, в такой конфигурации применялась модификация АКПП A340F с раздаточной коробкой и межосевым дифференциалом, аналогичная трансмиссия применялась на полноприводных модификациях с двигателями серии JZ.

Так-же существовала версия с гибридной трансмиссией, в которую был встроен электродвигатель питавшийся

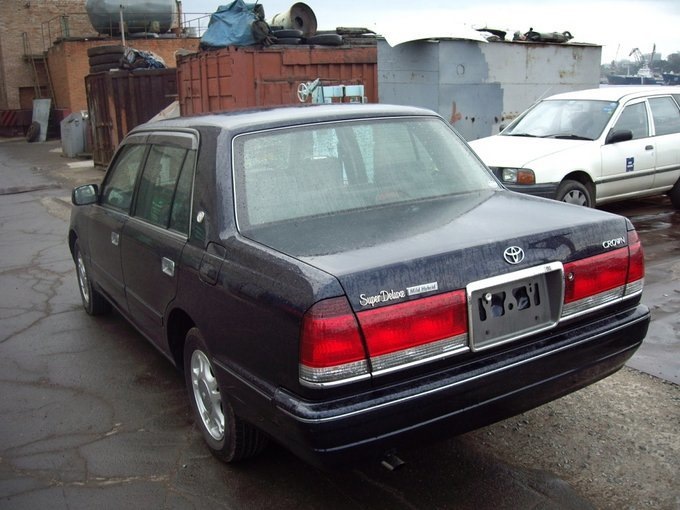

от накопительной батареи (аналогично Prius и Harrier hybrid), такой вариант применяли на Crown Sedan Mild Hybrid

На поколении BEAMS история этого двигателя завершается, последними его носителями были гибридный Crown sedan и универсал Mark II BLIT и примерно к 2008 году производство было свернуто окончательно. Таким образом линейка просуществовала на конвейере почти 20 лет, пережив в оба конца куда более знаменитую серию JZ, которую выпускали в 1990-2007 годах.

Прямого наследника у нее так и не появилось, на консервативный Crown sedan начали устанавливать скромную, цепную четверку серии TR, а маркообразные и крауны значительно изменили свою философию и на них теперь устанавливаются бесшумные, V-образные шестерки серии GR с непосредственным впрыском D-4 со значительно большим объемом. Видимо времена двухлитровых шестерок уже давно прошли.

Дополнение о специальных и не серийных вариантах:

На базе 1G существовали и специальные версии для работы на природном газе 1G-GPE с ямаховской головой,
В нем не было даже топливных форсунок, работал исключительно на голубом топливе. Мощность составляла 110л.с. Применлась данная версия в основном в автомобилях такси, автошкол и служебных парков.

Отдельно хочется отметить концепт FX-1 1983 года, в котором был установлен экспериментальный двигатель на базе 1G-GEU, оснащенный таким количеством новинок и прогрессивных решений, что не в каждом автомобиле 21 века такое можно встретить.
Два турбокомпрессора с воздушным интеркулером, безтрамблерная система зажигания (DLI), система регулировки фаз газораспределения на впуск и выпуск (Dual VVT-i), трекшн контроль (TRC), электронная дроссельная заслонка (ETCS-i), раздвоеный впускной коллектор, электронно управляемая коробка и множество других прогрессивных решений, опережавших время лет на 10!
