Двигатель v16 его характеристики

BMW 750iL с эксперементальным V16 Goldfish: как это было

В конце 1980-х годов пост руководителя отдела создания двигателей БМВ занимал Карл Хайнц Ланге. Именно под его руководством в то время был разработан один из самых интересных экспериментальных моторов в истории БМВ — шестнадцатицилиндровый V-образный двигатель Goldfish, который, впрочем, так и не был запущен в серийное производство. Во время испытаний его устанавливали на BMW 750iL в кузове Е32.

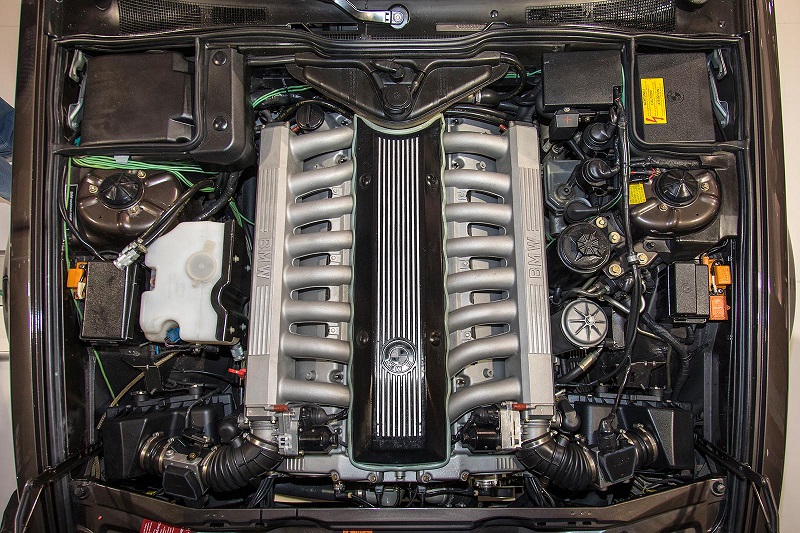

За основу V16 Goldfish баварские инженеры взяли 5,0-литровый V12 M70, максимальная мощность и крутящий момент которого составляли 300 л.с. и 450 Нм соответственно, увеличив его рабочий объем до 6,7 литров, сохранив при этом угол развала цилиндров в 60 градусов. Стендовые замеры мощности нового мотора были проведены в январе и феврале 1988 года и показали впечатляющие результаты — 408 лошадиных сил с пиковым крутящим моментом 637 Нм, после чего было принято решение установить новый двигатель для дальнейших ходовых испытаний на удлиненную версию «семерки» в кузове Е32.

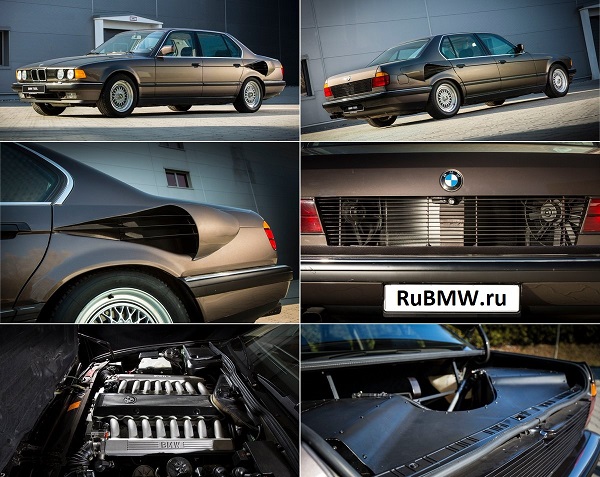

Ввиду того, что мотор V16 Goldfish получился длиннее «донорского» V12 M70, автомобиль пришлось доработать: система охлаждения была перенесена в багажник, в задних крыльях появились воздухозаборники, из-за чего пришлось уменьшить размеры задних фонарей. По расчетам баварских конструкторов стандартная автоматическая коробка передач «семерки» не смогла бы справиться с возросшей нагрузкой, поэтому экспериментальный автомобиль был оснащен механической трансмиссией, позаимствованной у купе BMW 8 Серии.

Во время ходовых испытаний 7 июля 1988 года новый двигатель сумел разогнать автомобиль до первой «сотни» за 6 секунд, при этом его максимальная скорость превысила отметку в 300 км/ч, в то время как аналогичные показатели у 5,0-литрового «донора» составляли 7,4 секунды и 250 км/ч соответственно.

В конечном итоге немецким инженерам удалось превратить экспериментальную «семерку» в полностью функциональный автомобиль, однако во избежание «гонки вооружений» с другими автопроизводителями, которая неизбежно повлекла бы существенные финансовые затраты, в компании БМВ отказались от идеи запуска V16 Goldfish в серийное производство.

В настоящее время BMW 750iL с эксперементальным V16 Goldfish хранится в музее BMW.

Добавлено: 22.01.2020 10:50

• BMW фото
•
•
•

Характеристики двигателей ВАЗ-2112 16 клапанов: сравнение 124 и 21120

«Лада» десятого семейства в кузове «хэтчбек» – это модель ВАЗ-2112. Все авто этого семейства выпускались до 2009 года. Гамма двигателей включала в себя четыре варианта. Среди них, кстати, были два 8-клапанника. Дальше мы приводим характеристики 16-клапанных моторов, а двигатели с 8-ю клапанами внимания не заслуживают. График крутящего момента доказывает правильность этих слов. Итак, рассмотрим характеристики двигателей ВАЗ-2112 с четырьмя клапанами на цилиндр.

Два разных 16-клапанника разгоняют авто по-разному. Приводим видео с тест-драйвом.

Графики 16-ти клапанных двигателей — мощность и крутящий момент

Все двигатели «десятых хэтчбеков» по мощности упорядочились так: 21120, 21124, 21114 и 2111. Они развивают 93, 90, 81 и 77 «сил». На графике показано, как мощность зависит от оборотов.

Два первых двигателя, 20-й и 124-й, являются 16-клапанными. Оба относятся к классу Евро-3.

Нормам Евро-4 отвечают моторы 21124 поздних лет выпуска. На них установлен улучшенный катализатор. Блок ЭБУ тоже устанавливался другой, обновлённый.

124 двигатель под капотом «двенашки»

В поршнях двигателей 124-й серии сделаны проточки под клапаны. Проще говоря, ДВС ВАЗ-21120 – втыковый (гнёт клапана в результате обрыва ремня ГРМ, потребуется замена клапанов, а дальше как повезёт), а 21124 – не втыковый (не гнёт клапана). Оценим крутящий момент.

Интереснее всего здесь выглядит мотор ВАЗ-21120. По «тяге на низах» он мало уступает 8-клапанникам.

Формальные характеристики

Приводим характеристики двух разных моторов:

• Модель ДВС: 21120/21124;
• Рабочий объём: 1,488/1,596 л;
• Степень сжатия: 10,5/10,3;
• Мощность: 93/90 л.с.;
• Обороты номинальной мощности: 5600/5000 об/мин;
• Наибольший крутящий момент: 140/131 Н*м;
• Рекомендуемое топливо: АИ-95/АИ-95;
• Экология: Евро-3/Евро-4 или Евро-3.

Чем степень сжатия ниже, тем более «всеядным» будет двигатель по отношению к топливу.

Некоторые выводы

Стальной ресивер выглядит мощно и красиво

Все двигатели хэтчбеков ВАЗ-2112 по характеристикам отличаются, и отличия – существенны. Кажется, лучшим вариантом будет 16-клапанный 1,5-литровый мотор. Но у двигателя 21124 (1,6) есть свои преимущества:

• Номинальная мощность достигается при 5000 об/мин, а не при 5600;
• Обрыв ремня ГРМ не приводит к загибанию клапанов и их замене;
• Допустимо использовать 92-й бензин.

Любой мотор 21124 допускает переделку под Евро-4 либо соответствует этим нормам сразу.

10 самых необычных автомобильных двигателей внутреннего сгорания

Перечисляем редкие моторы серийных и гоночных машин, интересные нетрадиционной конструкцией и видами топлива.

Одноцилиндровый двигатель

Benz Patent-Motorwagen, построенный Карлом Бенцем в 1885 году и считающийся первым автомобилем в истории, оснащался одноцилиндровым четырёхтактным двигателем объёмом 954 «кубика». Спустя почти десятилетие, в 1894 году, собрали 25 машин с таким мотором мощностью от 1,5 до 3 сил.

На протяжении многих лет одноцилиндровые ДВС использовались на небольших городских автомобилях, но при этом были не такими уж распространёнными. Чаще всего их можно встретить в мире двухколёсной техники: на скутерах и мотоциклах.

Роторно-поршневой двигатель (РПД)

Также называемый двигателем Ванкеля, этот мотор в большей степени стал известен благодаря автомобилям Mazda. Считается, что его изобрёл в конце 1920-х годов немецкий инженер-самоучка Феликс Ванкель. Одними из первых такой ДВС получили автомобили NSU. Также роторно-поршневой двигатель ставили на мотоциклы Norton и Suzuki. Но абсолютным рекордсменом по числу моделей, оснащённых им, была все же Mazda (RX-3, RX-7 и RX-8).

В 1991 году гоночная Mazda 787B победила в «24 часах Ле-Мана», став первым автомобилем с РПД, достигшим такого результата. Хотя, она же была и последним, поскольку на следующий год машинам с таким типом мотора запретили участвовать в гонке.

Кстати, наш АвтоВАЗ тоже проектировал роторно-поршневые двигатели. И даже выпускал их малыми сериями.

Поскольку эквивалентным по рабочему объёму моторам V8 и V12 удавалось обеспечивать такие же мощностные характеристики, двигатель V16 не получил широкого распространения в автомобильной промышленности. Хотя несколько любопытных примеров его использования всё же имеют место быть.

Начиная с марки Cadillac, которая первой стала устанавливать такой мотор в 30-х годах прошлого века, продолжая спорткаром Cizeta V16T (на фото) и заканчивая очень редким седаном BMW 767iL в кузове Е32. А ещё двигателями V16 оснащали свои гоночные болиды Alfa Romeo («Тип 316» и «Тип 162») и Auto Union.

V-Twin

Любители мотоциклов хорошо знакомы с этим типом двигателя, который представляет собой V-образный двухцилиндровый агрегат, также обозначаемый V2. Он получил широкое распространение в мире двухколёсной техники и ставился на байки таких марок, как Harley-Davidson, Indian, Suzuki, Honda, Aprilia, Kawasaki и Yamaha.

Впрочем, двигателями V2 в 1920-х годах оснащали и автомобили. Спустя 40 лет Mazda даже выпускала с таким мотором ситикар R360. На сегодняшний день V-Twin встречается только на эффектном Morgan Threewheeler. Причём эта V-образная «двойка» выставлена напоказ перед кузовом.

Газотурбинный двигатель

До сих пор мы говорили только о поршневых ДВС. Однако, в автомобильной истории встречались и куда более экзотические моторы – газотурбинные. Пожалуй, самой известной машиной подобного рода являлась двухдверка, выпущенная для «Крайслера» компанией Ghia в период с 1963 по 1964 годы.

Тираж необычного купе составил всего 55 экземпляров, из которых пять были прототипами и 50 — серийными для будущих покупателей. Все они построены в оригинальных кузовах фирмы Ghia. Модель не получила собственного имени и потому стала известной просто как Chrysler Turbine Car, то есть «турбинный автомобиль Крайслер».

На машину установили газотурбинный двигатель A-831, способный работать буквально на всём, что горит: от бензина и керосина до соевого масла, текилы и даже женских духов. Отдача составляла чуть более 130 сил, а турбина раскручивалась до 60 000 об/мин.

Несмотря на то, что автомобиль успешно прошел испытания на дорогах общего пользования, Chrysler свернул проект. Отчасти из-за финансового кризиса в автоконцерне, а также по причине подготовки к введению первых американских стандартов ограничения токсичности выхлопа.

Ремонт и тюнинг двигателя ВАЗ 2112 16 клапанов

На ВАЗ 2112 устанавливались 8-ми и 16-ти клапанные двигатели. Как показала практика, 16-клапання система намного лучше. В первую очередь, это связано с потреблением горючего и надёжностью силового агрегата.

Технические характеристики

16 клапанный двигатель ВАЗ 2112, все его версии, обладают высокими техническими характеристиками. Ходит множество споров, по поводу эффективности силовых агрегатов, но большинство мнений и количество проданных транспортных средств говорит само за себя. Устройство моторов настолько простое, что ремонт двигателя ВАЗ 2112 автомобилисты проводят своими руками.

ВАЗ 2112 (двигатель) выходил в нескольких вариантах. Это связано с модернизацией и выпуском новых силовых агрегатов. Итак, рассмотрим, какие моторы присутствовали на ВАЗ 2112 с 16-ти клапанным механизмом:

Мотор ВАЗ 21120

Мотор ВАЗ 21124

Мотор ВАЗ 21128

На все силовые агрегаты Лада 2112 устанавливалась 5-ступенчатая механическая коробка передач.

Обслуживание

Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.

Рекомендуется заливать полусинтетические моторные масла с маркировкой — 5W-30, 5W-40, 10W-40, 15W40.

Карта технического обслуживания выглядит следующим образом:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:

• Замена масла.
• Замена фильтра масляного.
• Замена воздушного фильтра.
• Замена топливного фильтрующего элемента.
• Меняются ремень ГРМ и ролик.
• При необходимости ремень генератора.
• Водяной насос.
• Прокладка клапанной крышки.
• Другие элементы, которые необходимо заменить.
• Регулировка клапанов, при которой регулируется газораспределительный механизм.

Последующее проведение технического обслуживания проводится согласно карты проведения 2-5 ТО по соответствующему пробегу.

Неисправности и ремонт

Хоть моторы, устанавливаемые на ВАЗ 2112, и считаются достаточно выносливыми, но не обойдётся без поломки силовых агрегатов. Так, наиболее частыми проблемами можно считать: плавают обороты, движок глохнет или плохо заводится. Причиной такого поведения могут служить разные факторы. Ремонт ВАЗ 2112 двигателя, автолюбители предпочитают, в основном, проводить своими руками, поскольку это дешевле.

Со временем эксплуатации силовых агрегатов, на первых моторах были замечены частые неисправности системы охлаждения, связанные с работоспособностью термостата и водяного насоса. Но, на следующих поколениях движков, эта хроническая неисправность была решена.

Тюнинг

Тюнинг двигателя ВАЗ 2112 бывает двух видов — механический и программный. Первый вид подразумевает расточку блока цилиндров под новую поршневую группу и замена всех деталей, таких как клапаны, шатуны, коленчатый вал, распредвалы, на облегчённые. Это позволит уменьшить вес мотора, а соответственно повысить технические показатели и аэродинамику. При правильной переборке силового агрегата, мощность двигателя ВАЗ можно увеличить вдвое.

Не стоит забывать, что установка турбины и прямоточного выхлопа на ВАЗ позволит добавить ДВС, ещё немного силушки, без изменения объёма. Стоит помнить, что при механической переделке, в обязательном порядке устанавливается новая система охлаждения, поскольку старая не выдержит таких нагрузок и выдаваемых температур. Обычно, рабочая температура двигателя ВАЗ 211216 клапанов составляет 87-103 градуса Цельсия, и если оставить старую систему ОЖ, то она не будет справляться и мотор начнёт перегреваться и сгорит.

Второй вариант — чип тюнинг ВАЗ 2112. Это программная модернизация автомобильного двигателя. Схема расшифровки прошивок:

Прошивки маркируется изготовителем алфавитно-цифровым кодом, разделённом на 5 групп.

• первая группа — буква и цифра обозначает тип (семейство) контроллера:
  • J4 — блоки управления (ЭБУ) Январь-4/4.1;
  • J5 — блоки управления Январь-5.1/5.1.1/5.1.2;
  • V5 — блоки управления VS-5.1 (НПО «Итэлма»);
  • М1 — блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) — новая аппаратная реализация
  • M7 — блоки управления Мотроник MP7.0
• вторая группа — буква обозначает автомобиль, состояние разработки или шифр темы:
  • V — автомобили ВАЗ с передним приводом семейств 2108, 2110, 2112;
  • N — семейство автомобилей с полным приводом ВАЗ;

Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.

• третья группа — две цифры обозначает условный номер комплектации (00…99); для переднеприводных автомобилей ВАЗ существуют следующие номера:
  • 03 — нормы токсичности Евро-2, 8-ми клапанный 1.5л двигатель;
  • 05 — нормы токсичности Евро-2, 16-ти клапанный 1.5л двигатель;
  • 07 — нормы России, 16-ти клапанный 1.5л двигатель;
  • 13 — нормы России, 8-ми клапанный 1.5л двигатель.
  • 26 — нормы России, 8-ми клапанный 1.45л двигатель. Задний привод (классика).
• четвертая группа — буква, обозначает порядковый уровень ПО (A…Z), чем дальше буква в алфавите, тем новее уровень ПО;
• пятая группа — две цифры, обозначает версию калибровки (00…99), чем больше номер, тем новее калибровки.

Новые блоки Bosch M7.9.7 и Январь 7.2 и Микас 10 имеют другую, пока непривычную идентификацию.

• В них первая группа — одна буква — код производителя
  • I — Итэлма
  • B — Bosch
  • А — Автэл
• вторая группа — одна цифра — модель контроллера
  • 1 — M10
  • 1 — M7.9.7
  • 2 — Январь 7.2
• третья группа — 3 знака(цифро-буквенный код) — условное обозначение проекта по внутренней ВАЗ-овской классификации.
  • 03Е — проект 2111, Евро II
  • 18E — проект 2111, Евро III
  • 04D — проект 21114, Евро II
  • 18D — проект 21114, Евро III
  • 05D — проект 21124, Евро II
  • 08D — проект 21124, Евро III
  • 20E — проект 21214, Евро II
  • 21E — проект 21214, Евро III
  • 22H — проект 21214, Евро III
  • 01C — проект 11183, Евро II
  • C02 — проект 11183, Евро III
  • 02C — проект 11183, Евро III
  • 73D — проект 11184, Евро III
  • 73C — проект 21126, Евро III
  • C02 — проект 11183, Евро III
  • 26F — проект 21067, Евро II
  • 26E — проект 21067, Евро II
• четвертая группа — 1 буква — версия ПО.
• пятая группа — 2 цифры — номер калибровки

• B103EQ09 — Bosch, М7.9.7, проект 03E, версия ПО — «Q», номер калибровок 09
• I203EK34 — Итэлма, Январь 7, проект 03E, версия ПО — «К», номер калибровок 34

Классификация обозначений тюнинговых прошивок. Как правило общих правил нет, но часто используют данную схему классификаций тюнинговых прошивок:

Калибровки переднеприводных ВАЗов — «V», заменены на:

• «А» — для прошивок на нестандартное «железо»
• «B» — «Butan» — прошивки для работы на сжиженном газе.
• «С» — «Cam» — прошивки под нестандартные распредвалы.
• «D» — «Dynamic» — для динамичных прошивок
• «Е» — «Economy» — для экономичных прошивок.

Вывод

Двигатель ВАЗ 2112 16-клапанов показал себя, как надёжный и достаточно ремонтопригодный силовой агрегат. Наиболее мощным представителем является ДВС ВАЗ 2112 1.6 литра 16V. Ремонт шестнадцати клапанного мотора большинство автолюбителей проводит своими руками. Восстановление силового агрегата достаточно простое, поскольку он имеет простые конструктивные особенности.
