Двигатель 42130е технические характеристики уаз

Ульяновский моторный завод

Ульяновский моторный завод (УМЗ) входит в дивизион «Легкие коммерческие и легковые автомобили» крупнейшего российского автомобилестроительного холдинга «Группа ГАЗ».

УМЗ — одно из крупных предприятий машиностроительного комплекса России по производству силовых агрегатов различной модификации для грузовых, пассажирских и многоцелевых автомобилей марки «ГАЗ» и «УАЗ».

Основная продукция завода — бензиновые двигатели УМЗ-4216 и EvoTech 2.7, их двухтопливные (газобензиновые) модификации, соответствующие экологическому классу «Евро-4» и «Евро-5» для легких коммерческих автомобилей марки ГАЗ («ГАЗель», «Соболь»).

Самые популярные в России коммерческие автомобили и внедорожники — «ГАЗели» и УАЗы — комплектуются двигателями от Ульяновского моторного завода — знаменитыми УМЗ.

История Ульяновского Моторного Завода началась в далеком 1944 году, однако первый двигатель марки УМЗ был выпущен предприятием только в 1969 году (до этого завод производил разнообразные малолитражные двигатели и детали двигателей) — это был УМЗ-451.
С тех пор моторы марки УМЗ верой и правдой служат на автомобилях повышенной проходимости знаменитых УАЗах и легких грузовиках.

Производство автомобильных двигателей в г. Ульяновске было начато с выпуска двигателей ГАЗ-21А и ЗМЗ-451 с рабочим объемом 2,5 л Заволжского моторного завода. К началу 90-х годов эти двигатели подверглись нескольким этапам модернизации и практически исчерпали свои возможности по повышению энергетических и топливно-экономических характеристик.

В то же время повышение потребительских качеств серийных автомобилей УАЗ в результате их модернизации, разработки и освоения новых моделей на базе УАЗ-3160, УАЗ-3165 привело к необходимости создания двигателей с увеличенным крутящим моментом и повышенной максимальной мощностью.

В этой связи в АО «Волжские моторы» был разработан и с 1996 г. начал производиться серийно двигатель модели 421.10 с рабочим объемом 2,9 л, что позволило поднять крутящий момент и мощность вновь освоенных двигателей до 22,5 кгс*м и 110-112 л. с.

Новый двигатель полностью взаимозаменяем с двигателями рабочим объемом 2,5 л и без каких-либо переделок устанавливается на автомобили прежних выпусков.

С 1998 г. АО «Волжские моторы» поставляет двигатели модели 4215.10 с рабочим объемом 2,9 л на комплектацию ряда модификаций малотоннажных грузовых автомобилей семейства «ГАЗель».

Для удовлетворения возросших требований к снижению токсичности двигателей АО «Волжские моторы» в 1999-2000 гг. приступило к выпуску двигателей модели 4213.10 с рабочим объемом 2,9 л, впрыском бензина и микропроцессорным управлением топливоподачей и зажиганием, которые устанавливаются на автомобили семейства УАЗ-3160.

Модельный ряд двигателей:

Двигатели УМЗ — это две линейки моторов, разработанных для установки на автомобили «ГАЗель», «Соболь» и УАЗ.

Для автомобилей УАЗ выпускаются следующие модели двигателей:

  • УМЗ-4178;
  • УМЗ-421;
  • УМЗ-4218;
  • УМЗ-4213;
  • УМЗ-4213 «УАЗ-3160»;
  • УМЗ-4213 «ЕВРО-3».

Для автомобилей «ГАЗель» выпускаются следующие модели двигателей:

  • УМЗ-4215;
  • УМЗ-4216;
  • УМЗ-4216-41;
  • УМЗ-4216-70;
  • УМЗ-42164 «Евро-4»;
  • УМЗ-42164-70;
  • УМЗ-42164-80;
  • УМЗ-421647 «Евро-4»;
  • А274 EvoTech 2.7;
  • А275 EvoTech;
  • А2755 EvoTech;

Большинство двигателей УМЗ выпускается в нескольких модификациях, отличающихся комплектацией, мощностью и некоторыми параметрами. На сегодняшний день УМЗ снял с производства все двигатели, работающие на 80-м бензине, сейчас выпускаются бензиновые двигатели под бензин АИ-92 и АИ-95, а также битопливные под бензин и газ.

Нужно отдельно сказать о каждом из двигателей.

УМЗ-421. Выпускается только одна модификация. Бензиновый карбюраторный двигатель мощностью 98 л.с., диафрагменное сцепление, шкив ГУР. Экологический класс «Евро-0», работает на бензине АИ-92.

УМЗ-4213. Бензиновый инжекторный двигатель мощностью 110, 115 и 117 л.с. Выпускается в шести модификациях для легковых и грузовых УАЗов. Некоторые модификации оборудованы шкивом ГУР, штуцером отопления и краном ВС-15, все имеют диафрагменное сцепление. Работают на бензине марок АИ-92 и АИ-95.

УМЗ-4218. Бензиновый карбюраторный двигатель мощностью 89-103 л.с. Выпускается в трех модификациях, в том числе модификация без навесного оборудования (на рынке встречаются еще три модификации, снятые с производства в 2011 году). Диафрагменное и рычажное сцепление, работают на 92-м бензине (ранние модификации — на АИ-80).

УМЗ-4178. Бензиновый карбюраторный двигатель мощностью 82 л.с. класса «Евро-0». Выпускается в двух модификациях, в том числе модификация без навесного оборудования (также на рынке можно найти две ранние модификации, выпускавшиеся до 2011 года). Рычажное сцепление. Работает на 92-м и 95-м бензине (ранние модификации работают на АИ-80).

УМЗ-4215. Бензиновый карбюраторный двигатель мощностью 89-96 л.с., класса «Евро-0». Выпускается в двух модификациях, в том числе без навесного оборудования. Также в продаже есть ранние модификации, снятые с производства в 2011 году. Диафрагменное сцепление. Работает на АИ-92, ранние модификации — на АИ-80, АИ-92 и АИ-95.

УМЗ-4216 Инжекторный бензиновый двигатель мощностью 107 л.с. класса «Евро-3». Выпускается 14 модификаций для автомобилей «ГАЗель» и «Соболь» со старой и новой рамой. В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР, со штуцером предпускового подогревателя, с компонентами Delphi и т.д. Под 92-й и 95-й бензин.

УМЗ-42161. Бензиновый инжекторный двигатель мощностью 120 л.с. класса «Евро-3». Одна модификация для установки на старые модификации автомобилей «ГАЗель Эконом». Для работы на бензине АИ-92.

УМЗ-42164. Бензиновый инжекторный двигатель мощностью 107 л.с. класса «Евро-4». Выпускается в четырех модификациях, три из которых оборудованы компрессором и кронштейном под ГУР, а также комплектуются зарубежными компонентами Delphi.

УМЗ-421647. Новый газобензиновый инжекторный двигатель мощностью 100 л.с. класса «Евро-4». Выпускается в трех модификациях, в том числе две с компрессорами. Все двигатели оборудованы ГБО, кронштейнами под ГУР, поликлиновым приводом и укомплектованы компонентами Delphi.

УМЗ-42167. Газобензиновый инжекторный двигатель мощностью 99 л.с. класса «Евро-3». Выпускается три модификации: две для «ГАЗелей» и одна для «Соболя». Все моторы оборудованы кронштейном под ГУР, одна модификация имеет поликлиновый привод. Под бензин марок АИ-92 и АИ-95.

А274 EvoTech 2.7 Бензиновый с комплексной микропроцессорной системой управления, впрыском топлива и зажиганием в сборе, рабочий объем 2,7 л. Это хорошо им знакомый УМЗ-4216. Внешних отличий минимум, только пластмассовая крышка ГБЦ и ресивер. На самом деле, почти все детали были переработаны, либо заменены на импортные.Cовместная разработка «Группы ГАЗ» и одной из ведущих международных компаний по инжинирингу силовых агрегатов Tenergy (Южная Корея). Но в целом конструкция не изменилась.

А275 EvoTech. Бензиновый с комплексной микропроцессорной системой управления впрыском топлива и зажиганием в сборе, рабочий объем 2,7 л. Мотор уровня Евро-5.

А2755 EvoTech. Газобензиновый с комплексной микропроцессорной системой управления впрыском топлива и зажиганием в сборе, рабочий объем 2,7 л. Основное отличие движков в том, что А2755 адаптированный для основного использования газа. Битопливный мотор уровня Евро-5.

Базовой моделью двигателя с рабочим объемом 2,9 л является двигатель 421.10 со степенью сжатия 7,0 (для работы на бензине А-76), с настроенной системой выпуска отработавших газов, с карбюраторной системой топливоподачи, в общеклиматическом исполнении (условия эксплуатации от минус 50 °С до плюс 50 °С и относительной влажностью воздуха до 98% при плюс 25 °С).

Производство двигателей с рабочим объемом 2,9 л было начато с модификации 4218.10, которая отличается от базовой модели только системой ненастроенного выпуска, что упростило задачу установки этих двигателей на серийные автомобили УАЗ, в особенности, на автомобили с кузовом вагонного типа и ускорило их внедрение в серийное производство.

В настоящее время завод выпускает широкую гамму этих двигателей.

В таблице ниже приведены основные модификации двигателей, выпускаемых АО «Волжские моторы», а также сведения по применению их на различных моделях автомобилей.

Модель, модификацияВариант исполненияОтличительные особенностиПрименяемость
421.10421.10-30Степень сжатия 8,2, настроенная система выпуска, диафрагменное сцеплениеГрузопассажирские автомобили семейства УАЗ-3160
4213.10Впрыск бензина, степень сжатия 8,2, настроенная система выпуска, диафрагменное сцеплениеГрузопассажирские автомобили семейства УАЗ-3160
4215.104215.10-10Степень сжатия 7,0, настроенная система выпуска, автономный привод вентилятора, диафрагменное сцеплениеАвтомобили семейства «ГАЗель»
4215.10-30Степень сжатия 8,2, настроенная система выпуска, автономный привод вентилятора, диафрагменное сцепление, клапан рециркуляции отработавших газов
4218.10Автомобили следующих модификций: 3153, 33036, 39094, 31519, 39099, 22069
4218.10-10Степень сжатия 7,0, ненастроенная система выпуска, рычажное сцепление
4218.10-30Степень сжатия 7,0, ненастроенная система выпуска, шкив привода гидроусилителя рулевого механизма, диафрагменное сцепление
4178.104178.10-01Степень сжатия 7,0, ненастроенная система выпускаВсе модели и модификации автомобилей УАЗ, кроме УАЗ-3153 и автомобилей семейства 3160
4178.10-32Степень сжатия 7,0, ненастроенная система выпуска, карбюратор ОАО «ДААЗ»
Читать еще:  Что такое малая серия двигателей

Техническая характеристика двигателей

В таблице приведена краткая техническая характеристика модификаций двигателей и вариантов исполнений, которые преимущественно поставляются на комплектацию автомобилей УАЗ и «ГАЗель»

Показатели421.10-304218.104215.10-30 / 4215.10-104213.104178.10420.10
Число и расположение цилиндровЧетыре, рядное
Диаметр цилиндров и ход поршня, мм (рабочий объем, л)100×92 (2,9)92×92 (2,5)
Степень сжатия8,27,08,2 / 7,08,27,08,2
Порядок работы цилиндров1-2-4-3
Максимальная мощность в комплектации «БРУТТО» (по ГОСТ 14846-81 — без глушителя и вентилятора, с воздушным фильтром) при номинальной частоте вращения 4000 мин-1, кВт (л. с.)82,4 (112)72 (98)81 (110) / 76 (103)84,5 (115)67,6 (92)75 (102)
Максимальный крутящий момент в комплектации «БРУТТО», Н*м (кгс*м)221 (22,5)201 (20,5)221 (22,5) / 201 (20,5)221 (22,5)171,6 (17,5)186,2 (19)
Частота вращения, соответствующая максимальному крутящему моменту, мин-12200 — 250020002200 — 25002000
Минимальный удельный расход топлива по внешней скоростной характеристике, не более, г/кВт-ч (г/л. с.-ч)292 (215)306 (225)292 (215) / 299 (220)279 (205)292 (215)278,8 (205)
Расход масла на угар в % от расхода топлива (после пробега автомобиля 5000 км), не более0,30,350,3
Система питания топливомКарбюраторнаяВпрыскКарб.Впрыск
Система смазкиКомбинированная: под давлением и разбрызгиванием
Емкость системы смазки, без емкости масляного радиатора, л5,8
Система вентиляции картераЗакрытая, принудительная, с регулятором разряжения в картере
Система охлажденияЖидкостная, закрытая с принудительной циркуляцией охлаждающей жидкости
Емкость системы охлаждения без емкости радиатора охлаждения, л3,5
Система выпуска отработавших газовНастроеннаяНенастроеннаяНастроеннаяНенастроеннаяНенастроеннаяНастроенна
Масса незаправленного двигателя в комплектации с электрооборудованием и сцеплением, не более, кг165165172170166170

Маркировка двигателей

Маркировка (идентификационный номер) двигателей наносится на специальной площадке, расположенной на блоке цилиндров с левой стороны.

Маркировка включает в себя две части, разделенные звездочкой: описательная, состоящая из шести знаков, и указательная, состоящая из восьми знаков (цифр и букв латинского алфавита).

В описательной части первые три цифры (421) обозначают индекс базовой модели, четвертая цифра — индекс модификации (при отсутствии ставится ноль). Пятый знак — цифры, обозначающие климатическое исполнение (0 — общеклиматическое исполнение, 1 — северное, 7 — тропическое) или буквы (С — степень сжатия 8,2, общеклиматическое исполнение; Т-степень сжатия 8,2, тропическое исполнение). На последнем месте ставится ноль или буквы, обозна- чающие: А — диафрагменное сцепление, Р — клапан рециркуляции. Указательная часть состоит из восьми знаков. Первый знак (буква латинского алфавита или цифра) обозначает год выпуска двигателя.

Приняты следующие обозначения:

  • 1997 г. — V;
  • 1998 г. — W;
  • 1999 г. — X;
  • 2000 г. — Y;
  • 2001 г. — 1;
  • 2001 г. — 2;
  • 2003 г. — 3;
  • .
  • 2009 г. — 9;
  • 2010 г. — A;
  • 2011 г. — B и т. д.

Вторая и третья цифры указательной части обозначают месяц выпуска; последние пять цифр обозначают порядковый номер двигател с начала месяца.

Пример маркировки двигателя 421.10 со степенью сжатия 7.0, в тропическом исполнении, с диафрагменным сцеплением, изготовленного в декабре 1999 г:

УМЗ 421 — Двигатель УАЗ: Технические характеристики

Учитывая растущие потребности современного рынка, производственное предприятие «Волжские моторы» в городе Ульяновске приступило к выпуску новых двигателей внутреннего сгорания, обладающих повышенными тяговыми и скоростными характеристиками. В сравнении с аналогами, выпускаемыми ранее, двигатель 421 имеет увеличенный крутящий момент (22,5 кгс) и повышенную максимальную мощность (112 л. с.). Двигатель УМЗ 421 нового поколения сохранил взаимозаменяемость с прежними образцами, может устанавливаться на машины более ранних выпусков без дополнительных переделок.

Двигатель УМЗ 421 — Технические характеристики

Данный силовой агрегат считается базовой конструкцией, устанавливаемый на машины УАЗ-Хантер, УАЗ-3303, 2206. Двигатель 421 УАЗ работает на бензине марки А 76, имеет рабочий объем, равный 2,89 литров, степень сжатия – 7,0. Тип топливоподачи – карбюраторный. Допустимый температурный диапазон работы мотора от – 50 до +50°С.

Отличительная особенность новых модификаций двигателей ЗМЗ – оригинальное устройство блока цилиндров из алюминиевого сплава, в котором залиты тонкостенные чугунные гильзы. В блоке новой конструкции размещены цилиндры с увеличенным диаметром (100 вместо привычных 92 мм), при этом расстояние между ними не изменилось. Ресурс обновленной поршневой группы существенно повышен на фоне снижения расхода смазочных материалов. Благодаря сохранению межцилиндрового расстояния, большое количество рабочих узлов и деталей взаимозаменяемы с двигателями предыдущих партий.

Технические характеристики двигателя УАЗ 421:

  1. Количество цилиндров – 4 шт.
  2. Тип расположения – рядное.
  3. Рабочий объем цилиндров – 2,89 литров.
  4. Количество оборотов коленвала – 4000 об/мин.
  5. Мощность 84,4 – 98 л. с.
  6. Вес двигателя – 170 кг.
  7. Рекомендованное моторное масло по коэффициенту вязкости – 15W40, 5W40, 10W30, 10W40, 20W40.
  8. По брендам – Роснефть, ЛукОил, Liqui Moly.
  9. По химическому составу – полусинтетика – в летние месяцы, синтетика – в морозы.
  10. Заявленный эксплуатационный ресурс двигателя УМЗ 421 – 250 000 км пробега.

Особенности устройства двигателя УМЗ 421

В отличие от аналогов предыдущих выпусков, в конструкции 421-го инжекторного двигателя произведены следующие изменения:

  • использование гильз сухого типа в блоке цилиндров;
  • смещение поршневого пальца на 7 мм вверх (за счет этого существенно снижены нагрузки на боковые стенки);
  • задняя опора коленчатого вала уплотнена резиновым уплотнением взамен прокладки шнура;
  • охлаждающая жидкость подается непосредственно в блок цилиндров вместо головки ГБЦ.

Основные модификации двигателей УМЗ

Семейство УМЗ 421 состоит из следующих моделей:

Название мотораКраткое описание особенностей моделей
4218.10-10Карбюраторный двигатель, работает на бензине марки АИ 92, степень сжатия равна 8,2. Вырабатываемая мощность – 103 л. с.
421.10; 421.10.30Карбюраторные моторы, оборудованные выпускными коллекторами улучшенной конструкции.
4213.10-40Инжекторный двигатель для УАЗ, соответствует требованиям экологии Евро-3, развиваемая мощность равна 117 л. с.
4213.10-50Инжектор, разработан для авто УАЗ, соответствует международным стандартам Евро-4.
4215.10-10Карбюраторный мотор, работает на бензине марки А-76.
4215.10-30Карбюраторный, адаптирован под топливо марки АИ-92.
4216.10Инжекторный ДВС, работает на АИ-92, разработан для Газелей, поддерживается стандартами Евро-3. Степень сжатия равна 8,8. Вырабатываемая мощность – 123 л. с.
42164.10Инжектор, сконструирован для автомобилей Газель, мощность двигателя – 99 л. с.
42164.10Инжекторный мотор, предназначен для Газелей, соответствует нормам Евро-4. Максимальная мощность равна 125 л. с. Оборудован распредвалом новой конструкции.
421647.10Комбинированный вариант исполнения, работает как на бензине, так и на газе. Мощность – 100 л. с.
· 42167.10Газобензиновый двигатель, мощность равна 123 л. с.

Технические характеристики двигателей 421 на УАЗ по объему не отличаются друг от друга. Все двигатели оборудованы генератором Г 250, предпусковым нагревателем, топливным фильтром, экранирующим устройством для датчика Р 132.

Базовый двигатель ЗМЗ 421 в своем семействе имеет модели, предназначенные для военной техники. Маркировка модификаций 4219.10 отличается, в соответствии с видом установленного навесного оборудования:

4179.10-01Мотор агрегатируется с рычажным сцеплением 254 мм.
· 4179.10-13Оборудован гидроусилителем рулевого управления.
· 4179.10-05Приспособлен под диафрагменное сцепление диаметром 240 мм.
· 4179.10-25Оснащен насосом гидроусилителя руля.

По спец заказу министерства обороны на модификации двигателей внутреннего сгорания 4219.10 установлено высоковольтное оборудование.

Регулировка клапанов двигателя УАЗ 421

Конструкцией данного мотора предусмотрена периодическая регулировка клапанных зазоров в механизме газораспределения. Клапаны необходимо регулировать после пройденного пути, равного 5 тысяч километров. Если в работе двигателя замечены определенные изменения, установленный период придется уменьшать. Основные признаки нарушения регулировок зазоров клапанной системы газораспределительного механизма:

  1. Снижение мощности двигателя.
  2. Слышны постукивания клапанов.
  3. Появление вспышек внутри работающего карбюратора.
  4. Хлопки, похожие на звуки выстрелов в районе глушителя.

Совет: Чтобы не отвлекаться при самостоятельной регулировке зазоров клапанов, рекомендуется заранее приобрести новую деталь под названием «прокладка клапанной крышки».

В процессе регулировки зазоров между клапанами и смежными деталями – коромыслами, устанавливается угол опережения зажигания. Расстояния между регулируемыми деталями должны составлять:

  • 0,3 – 0,35 мм – для клапанов I и IV цилиндров;
  • 0,35 – 0,4 мм – для остальных.

Описание процесса регулировки клапанов на двигателе ЗМЗ 421

Работы выполняются в следующем порядке:

  1. При нахождении поршня цилиндра I в верхней точке ВМТ совместить метку коленвала (2) со штифтом (1), размещенным на крышке шестерен распредвала.
  2. Обеспечить направление искры трамблера на свечу зажигания I цилиндра. Расположение трамблера напоминает стрелки часов, показывающие время 10:00.
  3. Выставить зазор, равный 0,35 мм, между клапанами и соответствующими коромыслами при помощи специального щупа.
  4. Провернуть коленвал.
  5. Отрегулировать расстояния между следующими парными деталями.
  • вставить щуп в зазор с некоторым усилием;
  • ослабить момент затяжки контргайки (5);
  • при помощи регулировочного винта (4) уменьшить/увеличить зазор.
Читать еще:  Возможные неисправности двигателя ман

Преимущества и недостатки двигателей УМЗ 421

Как все механизмы, имеющие сложную конструкцию, данные двигатели обладают как большим количеством плюсов, так и некоторыми минусами.

  • Существенно улучшены рабочие характеристики силовых агрегатов, благодаря усовершенствованиям – расточке стенок цилиндров.
  • Модернизирована выхлопная система.
  • Имеется возможность производить ремонтно-восстановительные работы своими руками в гаражных условиях.
  • Модернизирована впускная система, что привело к увеличению мощностных показателей.
  • Установлен сальник задней опоры коленчатого вала из резины высокого качества.
  • Увеличен срок эксплуатации двигателя (не ниже 250 тыс. км пробега).
  • Вследствие некачественной металлообработки часто возникают многочисленные протечки рабочих жидкостей систем ДВС: охлаждающей ОЖ, моторного масла.
  • Смешивание масла с бензином, тосолом.
  • Большое потребление горюче смазочных материалов.
  • Необходимость частых регулировок клапанных зазоров.

Автомобили с двигателями семейства ЗМЗ 421

Большинство силовых агрегатов, произведенных на Ульяновском моторном заводе, пользуются популярностью среди известных автопроизводителей. Двигатель УМЗ 421 – не является исключением. Внедорожники, в комплектацию которых входят моторы семейства 421

  • Барс;
  • Патриот;
  • 3160;
  • 3161;
  • Тигр 2330;
  • Симбир 3162.

  • Карго;
  • Пикап;
  • 39095.
  • Газель 3221;
  • Симба 3165;
  • Соболь 2217;
  • 2206;
  • 3303;
  • 3741;
  • 3909;
  • 3962.

Бортовые Газели 3302, грузопассажирские Газели «Фермер» 33023, минивэны Баргузин 2217, автофургоны ГАЗ 2705.

Особенности технического обслуживания двигателей 421

В списке технических характеристик данного двигателя имеется пункт с указанием эксплуатационного ресурса в размере 250 тысяч километров пробега. Данный пробег возможен при соблюдении регламента техобслуживания. В перечень работ входят следующие пункты:

Наименование узлов, деталей, расходных материалов, подлежащих заменеРекомендованные сроки выполнения работ
Моторное масло10 тысяч км пробега
Масляный фильтр10 т. км
Выпускной коллектор20 т. км
Топливная рампа, топливопровод, свечи зажигания20 т. км
Ремень навесного оборудования20 т. км
Воздушный фильтр30 т. км
Топливный фильтр40 т. км
Охлаждающая жидкость (антифриз, тосол)40 т. км
Кислородный датчик60 т. км
Регулировка клапанных зазоров15 т. км

Двигатели, работающие на комбинированном топливе (бензине, газе), нуждаются в проведении техобслуживания намного чаще. Данные, указанные в таблице, для них не подходят.

Описание наиболее частых проблем двигателей 421

Специальные проточки в поршнях новых двигателей, позволяют уберечь клапаны от возможных деформаций. В перечень основных дефектов в работе 421-х двигателей входят следующие пункты:

  1. Просачивание охлаждающих жидкостей в полости цилиндров и смазочную систему.
  2. Неустойчивые обороты на холостом ходу.
  3. Снижение мощности.
  4. Стуки в опорах коленчатого вала.

Для выявления мест возникновения поломок двигателя проводится компьютерная диагностика в условиях сервисных центров. Чтобы устранить выявленные дефекты необходимо заменить изношенные узлы и детали, а также отрегулировать температурные зазоры клапанов.

Возможен ли тюнинг двигателей УМЗ 421

Двигатели внутреннего сгорания данного семейства относятся к атмосферному типу. Чтобы минивэны, тяжелые грузовики, внедорожники и прочие машины имели улучшенные мощностные характеристики, водители устанавливают турбины. В результате тюнинговых прошивок в среднем удается увеличить мощность двигателя ЗМЗ 421 на 30 – 50 лошадиных сил. Крутящий момент достигает максимальных значений при малых оборотах коленвала.

Двигатель УМЗ-421 УАЗ: Технические характеристики

  • Описание двигателя
  • Технические характеристики мотора УАЗ-421
  • Модификации двигателя
  • Регулировка клапанов 421 двигатель УАЗ
  • Установка зажигания мотора

В условиях современного рынка, необходима постоянная модернизация силовых установок, учитывая этот факт, руководство автомобильного завода в Ульяновске начало выпускать двигатель 421 УАЗ. Агрегат пришёл на смену «417» мотору, зарекомендовавшему себя, с точки зрения надёжности и простоты.

Последователь не отстаёт, унаследовав у предка востребованные черты. Так, «421» наряду с живучестью и практичностью, показывает повышенные тяговые и скоростные характеристики, радуя пользователей. Кроме того, у агрегата увеличена мощность и крутящий импульс. Радует, что модификация не потеряла связь с предком, в плане замены на устаревшем транспорте. «417» легко меняется на «421» без дополнительных доработок.

Мотор УАЗ-421 «Евро-4»:

Описание двигателя

Двигатель УАЗ-421 выпускается на заводе в Ульяновске, начиная с 1993 года. Мотор применяется для установки на автомобили УАЗ: «469», «Буханка», «Барс», «31519», «Hunter» и др. Конструкторы решили заменить мотором устаревший «417» агрегат, внеся в него новые веяния.

Так, применена оригинальная конструкция алюминиевого остова, в котором залиты сухие гильзы с тонкими, чугунными стенками. Это позволило увеличить сечение камер до 100мм, и оставить прежний размер между цилиндрами, 116мм. Решение положительно сказалось на ресурсе агрегата, поскольку увеличилась жёсткость и уменьшилась склонность цилиндров к «овальности» в процессе работы.

Изменения коснулись поршня, на 7,5мм уменьшено расстояние между днищем вытеснителя и осью пальца, что снизило вес изделия. Кроме того, длина шатуна выросла на 7 мм, уменьшив усилие на боковую поверхность.

Поскольку расстояние между осями камер остались неизменными, большинство составляющих силовых установок «417» и «421» остались взаимно заменяемыми. Унификация коснулась головки цилиндров, часть объёма камеры перенесена в днище поршня, в виде конуса. Это увеличило объём камеры сгорания на 12 см3.

На двигателе применяется одноразовый фильтрующий элемент для масла, позаимствованный у ВАЗ-2101. Задний сальник коленчатого вала выполнен в виде полноценного резинового уплотнения, а не набивкой шнуром.

Отрицательные стороны мотора УАЗ-421, недостаточное качество изготовления комплектующих деталей, и повышенный расход горючего. Подгонка становится причиной частой течи жидкостей, а обработка поверхностей сказывается на ресурсе и потенциале агрегата.

Технические характеристики мотора УАЗ-421

Двигатель внутреннего сгорания УАЗ-421, базовая модель, выпускаемая для автомобилей УАЗ: «Hunter», «3303», «2206» и др. Модификация мотора сказывается на потребляемом топливе, используется как 76-й, так и 92-й бензин. Изделие эксплуатируется в диапазоне температур от -50 до +50°С.

Двигатель УАЗ 421 технические характеристики:

ОбъяснениеЗначение
Использование мотора«Буханка», «Барс», «Hunter» и др.
Мотор выпускается1993 год, по сегодня
Топливо мотораА-76(92)
Мотор, экологические нормы«Евро 0-4»
Тактов, (количество)«4»
Объем мотора, (л)2,890
Остов UAZ, (сплав)алюминий
Количество камер, (шт.)«четыре»
Камера мотора, (расположение)ряд, вертикально
Клапана, (шт.)«восемь»
Свечи на 421 двигатель УАЗ, калийное число11/14/17
Работа камер, (порядок)«1243»
Сечение камеры, (м)0,1
Промежуток между крайними точками вытеснителя, (м)0,092
Сжатие«7», «8,2», «8,8»
Мощность мотора, (л.с.)98-125
Момент, проворачивающий вал, (Нм)220
Вес агрегата, (кг)170
Время эксплуатации мотора, (км)250000
Образование смеси моторакарбюратор/ инжектор
Потребление горючего: трасса*смешанное (л/100)10*11
Подача смазкидавление + пар
Смазка объём, (л)5,8
Смазывающая жидкость мотора5(10)W-30 (40), 15(20)W-40
Смазка утрата, (л/тысячу км)0,1
Понижение температуры мотораЖидкость, замкнута, вентилятор

Будучи наследником УАЗ-417, новая модификация получила больший объём и как следствие увеличенные клапана выпуска (39мм). Примечательно, инжектор начали устанавливать на автомобили относительно недавно, за счёт чего топливная экономичность, в сравнении с карбюратором, улучшилась. Недостаток модели, отсутствие гидравлических компенсаторов, поэтому зазор клапанов УАЗ 421 двигатель требует регулировки каждые 10000км пробега.

Распределительный вал УАЗ (чугун):

Модификации двигателя

Пытаясь устранить недочёты, конструкторы постоянно дорабатывали и исправляли агрегат. Как следствие, фиксация изменений привела к появлению модификаций модели, эксплуатационные характеристики которых отличались.

Базовый мотор «4218.10», ставший основой для остальных модификации, имел дефект, из-за которого сквозь алюминиевые поры охлаждающая жидкость проникала в масло. Устранить недостаток заменой уплотнителей и прокладок не получалось. Конструкторы применили технологию пропитки остова смолой, после чего дефекты исчезли, а модификация получила маркировку «421.10».

С целью увеличить импульс на пониженных оборотах и мощь агрегата, на изделие поставляют улучшенный резонатор и повысили степень сжатия в камере сгорания. Модификация «421.10-30» после переделки устанавливается на автомобиль «Газель». Этот же мотор с модернизированным питанием и механизмом отвода выхлопных газов маркируется, как «4215.10-30».

С целью снизить расходы на топливо, моторы УАЗ, используемые для автобусов и грузовиков, начали переводить на топливо с меньшим октановым числом «А-76» («4215.10-10»).

Появление УАЗ 421 двигатель инжектор, который предназначался для установки на автомобили с полным приводом, привело к созданию новой модификации «4213.10». Особенность мотора, применение чугунного распределительного вала, что выделяло модификацию в сравнении с карбюраторным изделием. Этот же мотор с изменённым приводом вентилятора устанавливали на «Газель», идентификатор изделия «4216.10».

Читать еще:  Adz двигатель расход топлива

Разновидности УАЗ с карбюратором (421…):

ОбозначениеРазъяснение
…8.10Основа, А-76, сжатие 7, 98 лошадей, Евро-1;
…8.10-10Аналог «…8 .10», АИ-92, сжатие 8,2, 103 лошади;
….10Аналог «…8 .10», с изменённым выпуском;
….10-30Аналог «…8.10-10», с изменённым выпуском;
…3.10-40Аналог «….10-30» с инжектором, нормы экологии «Евро-3», 117 лошадей;
…3.10-50Аналог «…3.10-40»;
…5.10-10Аналог «…8.10»;
…5.10-30Аналог «…8.10-10»;
…6.10Аналог «…5.10-30» инжектор, АИ-92, сжатие 8,8, 123 лошади, Евро-3;
…61.10Аналог «…6.10», 99 лошадей;
…64.10Аналог «…6.10» другой распредвал, 125 лошадей, «Евро-4»;
…647.10Аналог «…64.10», газ и бензин, 100 лошадей;
…67.10Аналог «…6.10», газ и бензин, 123 лошади;
…61.10Аналог «…6.10», 99 лошадей.

Периодичность контроля и настроек мотора

Рассчитывая силовую установку, конструкторы определили срок работы агрегата на уровне 250000км пробега. Для достижения указанного срока, проводится настройка и регулировка:

  • 10000 км: смена масляного фильтра и моторной смазки;
  • 15000 км: регулировка клапанов 421 двигатель;
  • 20000 км: контроль и замена выпуска, патрубков, ремней, свечей, аккумулятора и др.;
  • 30000 км: смена фильтра воздуха, проверка вентиляции поддона;
  • 40000 км: смена охладителя и фильтра горючего;
  • 60000 км: контроль кислородного датчика.

Замена масляного фильтра:

ти же сроки проведения работ соблюдаются после прохождения капремонта, не зависимо, какое количество манипуляций проведено. Для моторов, работающих на газу и бензине, замена уплотнителей проводится чаще. Так же можете прочитать про Раздатка УАЗ Патриот.

Регулировка клапанов 421 двигатель УАЗ

Поскольку технически в моторе не предусмотрена установка гидравлических компенсаторов клапанов, через установленный промежуток на агрегате требуется отрегулировать зазор в механизме распределения газов. Минимальное пройденное расстояние до настройки клапанов, 5000км пробега. При обнаружении сбоев в работе мотора, процедуру надо провести раньше.

Признаки нарушения настроек регулировки клапанов:

  • Снижение мощи силовой установки;
  • Работа мотора сопровождается стуком клапанов;
  • Появление вспышек внутри карбюратора в модификациях, где предусмотрено изделие;
  • Хлопки, раздающиеся в глушителе мотора.

Процесс регулировки зазоров в клапанах сопровождается параллельной настройкой зазора в коромыслах.

Кроме того, после проведения работ, настраивают зажигание агрегата. Параметры зазоров следующие:

  • 0,3-0,35мм — клапанные зазоры в 1 и 4 цилиндрах;
  • 0,35-0,4мм — клапанные зазоры во 2 и 3 цилиндрах.

Установка зажигания мотора

Устройство зажигания, применяемое на силовой установке, изделие, без которого невозможна работа двигателя. Правильность работы мотора, непосредственно сгорание топливного заряда напрямую связано с тем, как установить зажигание на УАЗ 421 двигатель. Так как конструктивно гидравлические компенсаторы клапанов не предусмотрены, проводится ручная настройка, предусматривающая:

  • Установку вала в соответствии с углом опережения пять градусов. Совместить срединную маркировку фрикционного колеса с наплывом заглушки остова на сдавливании в камере «1»;
  • Узнать такт сдавливания камеры «1», сняв заглушку. При этом бегунок расположен против внутренней поверхности касания заглушки, связанного проводником со свечкой камеры «1». Альтернативное определение по свечке камеры «1» предусматривает демонтаж изделия. Образовавшуюся пустоту закрывают заглушкой из бумаги, после проворачивают вал. На такте сдавливания заглушка выйдет из отверстия;
  • Используя «десятый» ключ немного открутить регулятор октана;
  • Поставить градуировку регулятора октана на «0», соответствующее средине градуировки;

  • Используя «десятый» ключ немного отпустить пластины регулятора октана;
  • Совместить риску ротора (красный маркер) со стрелкой статора посредством поворота остова распределяющего датчика. Фиксировать место расположения, затянув крепёж;
  • Контролировать расположение бегунка (против контакта заглушки 1-й камеры), сверить корректность соединения проводников, отходящих к камерам. Отсчёт начинают с камеры «1», ведут против стрелки часов, в порядке «1-й, 2-й, 4-й, 3-й».

Работу зажигания дополнительно контролировать в процессе езды на транспортном средстве. Кратковременно выжать на полную ножной рычаг скорости, предварительно разогнав машину до скорости 60 километров в час. Детонация 1-3 секунды, говорит о правильности настройки. Дольше — превышение угла опережения, отсутствие детонации — недостаточный угол опережения. В последних двух случаях настройку повторяют.

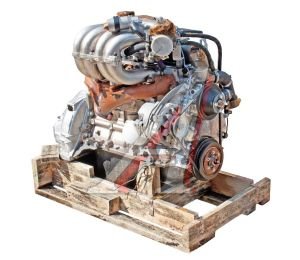

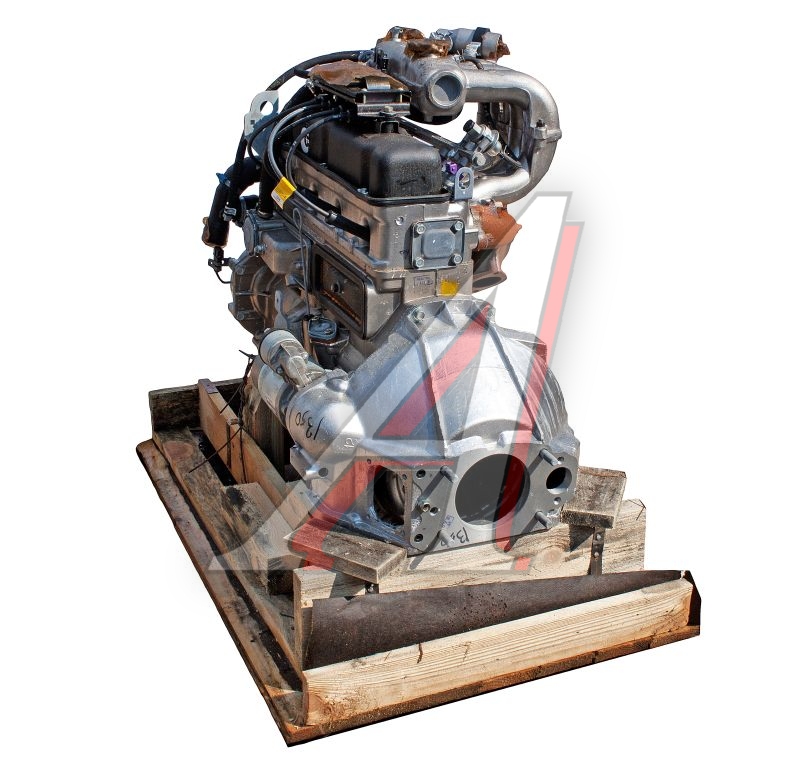

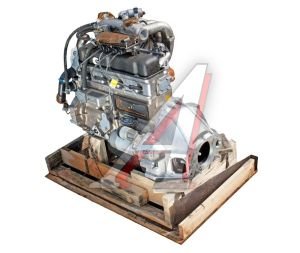

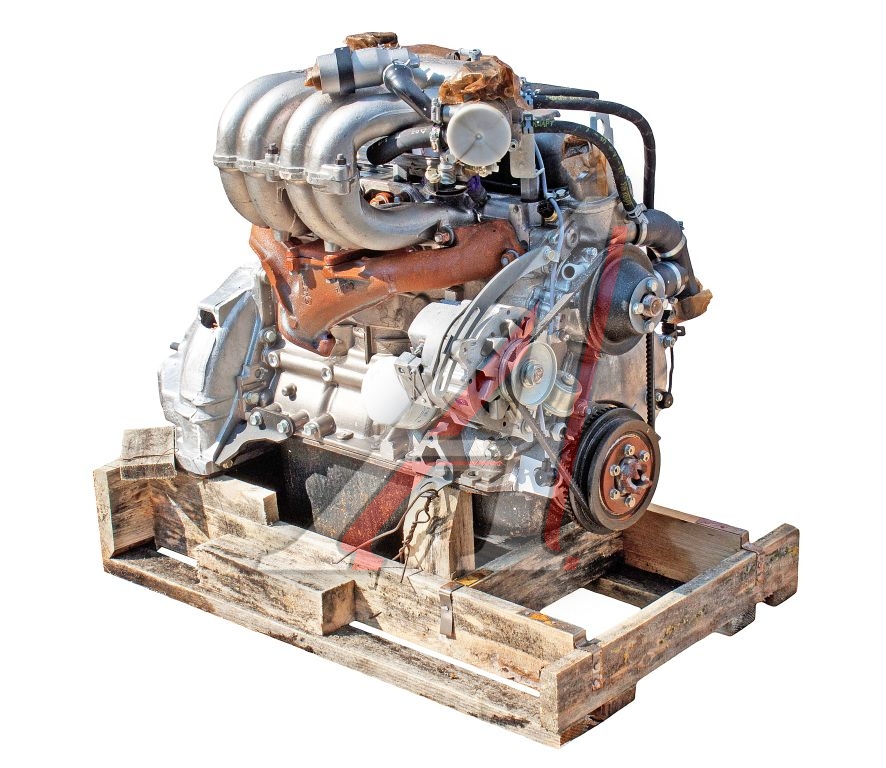

Двигатель УМЗ-4213 (АИ-92 107 л.с.) инжектор для авт. УАЗ ЕВРО-3 с диафрагменным сцеплением №

Артикул: 4213.1000402-50

Данные обновлены: 06.09.2021 в 21:17

  • Параметры и характеристики
  • Наличие (2)
  • Описание
  • Сертификаты (2)
  • Категории товара

Характеристики

Код для заказа161466
Артикулы
Каталожная группаДвигатель, ..Двигатель
Ширина, м0.6
Высота, м1
Длина, м0.9
Вес, кг170

Параметры

Количество в упаковке1
ПроизводительУМЗ

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

Двигатель УМЗ 4213.1000402-50 инжекторный класс Евро-3. Предназначен для автомобилей марки УАЗ грузового семейства ( УАЗ-452 и модификации). Под диафрагменное сцепление, со шкивом гидроусилителя руля, без датчика абсолютного давления.

Комлект поставки:
— Двигатель УМЗ 4213.1000402-50
— Генератор
— Стартер
— Фильтр масляный
— Высоковольтныые провода

Технические характеристики двигателя:
Вес двигателя, кг — 170
Крутящий момент max Н · м (кгс · м) — 225,5 (23,0)
Марка топлива — Регуляр-92, Премиум-95
Мощность кВт (л.с.) — 86,0 (117)
Номер по номенклатуре — 4213.1000402-50
Объем масла , л — 5.8
Ресурс двигателя, тыс. км — 250
Тип двигателя — бензиновый,инжекторный
Ход поршня, мм — 92
Экологический класс ДВС — Евро 3
Число цилиндров — 4
Диаметр цилиндра, мм — 100

С этим товаром покупают

На складах : 9 шт.

На складах : 11 шт.

На складах : 22 шт.

Техническая информация

Автомобили с дизельными двигателями завоевывают все большую популярность. Есть множество причин, которыми руководствуются автовладельцы при покупке авто именно с дизельным мотором. При этом нужно учитывать, что любая техника может дать сбой и потребуется ее восстановление. Ремонт дизельного двигателя имеет свои особенности по сравнению с бензиновым.

Практически все новые автомобили сегодня оснащаются бортовыми компьютерами, которые управляют работой двигателя, а также формируют и сохраняют коды ошибок и неисправностей. Однако компьютер формирует коды неисправностей только электронной части системы управления, системы зажигания и иных систем, в работе которых принимает участие электроника. А механические неисправности двигателя, как то износ, поломка деталей и т.д., диагностируется только при визуальном осмотре, прослушивании работы двигателя и по иным внешним признакам.

Двигатель — один из самых важных и сложных агрегатов в автомобиле. Современные моторы очень надежны и эффективны, однако в них под воздействием механических и тепловых нагрузок, а также по другим причинам могут возникать различные неисправности. О поломках бензиновых и дизельных двигателей, их причинах и способах устранения рассказано в данной статье.

Принято считать, что в России сейчас производят мало техники, которая, к тому же, имеет крайне низкое качество, отстающее от качества зарубежных образцов. Однако все далеко не так: сейчас в нашей стране развито машиностроение, в том числе и двигателестроение для различных отраслей: автомобилестроения, тракторостроения, судостроения, авиастроения, производства генераторного оборудования и т.д. И заводов, производящих моторы, в России сейчас не менее трех десятков.

Выбирая новый автомобиль, покупатель может столкнуться с необычной на первый взгляд задачкой: взять машину с двигателем SOHC или DOHC? О том, что означают эти аббревиатуры, чем отличаются эти двигатели, и какие они имеют преимущества и недостатки — читайте в данной статье.

УАЗ — первый и единственный отечественный внедорожник, который на протяжении полувека пользуется спросом и имеет успех в России и за рубежом, и в этом есть немалая заслуга его двигателя. А какие двигатели сейчас устанавливаются на автомобили УАЗ? Какими параметрами они характеризуются, чем отличаются и как долго могут работать? Обо всем этом — читайте в этой статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
