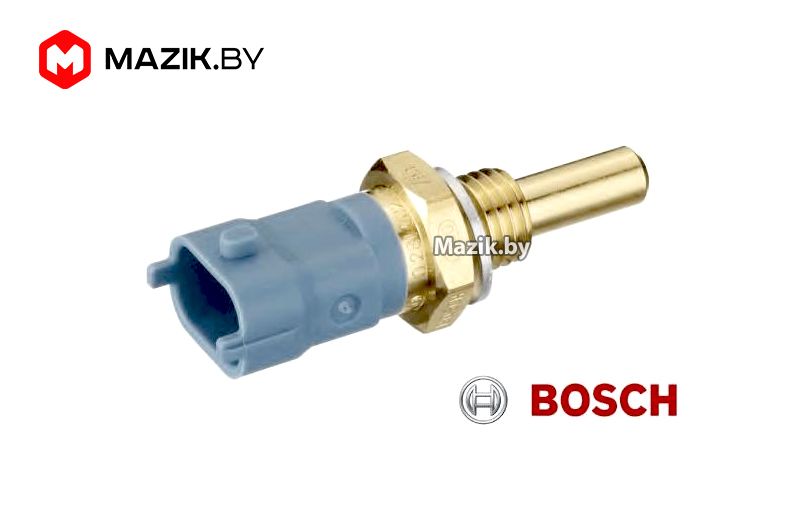

0 281 002 209Датчик температуры охлаждающей жидкости Д245 Е3, ЯМЗ-650, BOSCH

Общий остаток: 1

Детализация по складам:

Название склада	Контакты	Кол-во, шт.
Минск	(017) 3009400	под заказ
Гомель	(0232) 319951	1
Гродно	(0152) 683962	под заказ
Витебск	(0212) 261608	под заказ

Калькулятор стоимости доставки

Начните вводить название вашего населенного пункта

Марка	Модель	Где используется	Наименование по каталогу
	Д-245.7E3 (2007)	Электронный блок управления. Установка электрооборудования	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WTF
	Д-245.30Е3 (для МАЗ) (2008)	Электронный блок управления. Установка электрооборудования	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WTF
	Д-260.5Е3 / Д-260.12Е3 (2008)	Электронный блок управления. Установка электрооборудования	ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WTF

Описание
Отзывы (0)

Датчик температуры охлаждающей жидкости Д245 Е3 ЯМЗ-650 для МАЗ Евро-3, датчик температуры ОЖ 0 281 002 209

Отзывы

Отзывов пока нет.

Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.

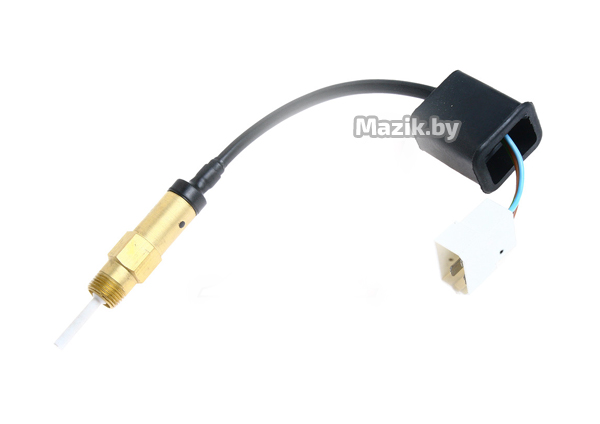

Датчик давления комбинированный ДКД

Назначение, применяемость и технические характеристики датчиков давления ДКД

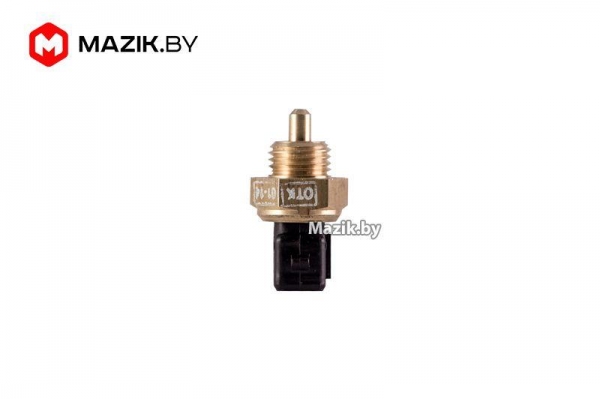

Датчик уровня охлаждающей жидкости МАЗ

Признаки неисправности датчиков уровня охлаждающей жидкости, способы проверки

Датчики ДГС Виток

Назначение датчиков ДГС серии, характеристики и схемы гидросигнализаторов датчиков ДГС

Привод вентилятора МАЗ с механическим включателем

Устройство и принцип работы привода вентилятора МАЗ (гидромуфты)

2020 © ООО «Мазик Бай» УНП 192696724 220024, Республика Беларусь,г. Минск, ул. Стебенёва, д. 2a, каб. 39 (017) 3009400 (017) 3009500

Двигатель 245 евро 3 датчик температуры

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

ГАЗ-3307
ГАЗ-53
ГАЗ-3309
ГАЗ-66
ГАЗ-3308/33081
ГАЗ-2705
ГАЗ 3310
Двигатель ГАЗ-53
Дизель Д-245

Системы охлаждения и смазки дизелей Д-245

Система жидкостного охлаждения дизельного двигателя Д-245

Система жидкостного охлаждения двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (рис. 1) закрытая, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса 14.

Температуру охлаждающей жидкости контролируют по указателю температуры 11, снабженному контрольной лампой 13 аварийной температуры. Датчик 12 температуры установлен в корпусе термостата. Нормальная рабочая температура 75. 95С.

Рис. 1. Система охлаждения двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

1 — выхлопной патрубок; 2-сливные краны; 3-радиатор; 4- шторка; 5 — пробка радиатора; 6 – вентилятор; 7-впускной патрубок; 8 – термостат; 9 — рубашка охлаждающей жидкости; 10-маховичок управления шторкой; 11- указатель температуры охлаждающей жидкости; 12-датчик температуры охлаждающей жидкости; 13-контрольная лампа аварийной температуры; 14-водяной насос; 15-датчик аварийной температуры охлаждающей жидкости

Для ускорения прогрева дизеля Д-245 после пуска и автоматического регулирования температуры при различных условиях служит термостат с твердотельным наполнителем.

Водяной насос 14 и вентилятор 6 (четырех-лопастной или шестилопастной ) приводятся одним или двумя клиновидными ремнями от коленчатого вала дизеля.

Работа системы охлаждения двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

При работе дизеля циркуляция охлаждающей жидкости осуществляется центробежным водяным насосом 14. При температуре свыше 80 °С охлаждающая жидкость из рубашки поступает через открытый термостат в верхний бак радиатора 3.

Опускаясь по трубкам сердцевины в нижний бак, жидкость отдает тепло потоку воздуха, создаваемому вентилятором 6. Охлажденная жидкость из нижнего бака забирается насосом и подается в рубашку блока цилиндров 9.

При температуре ниже +80 °С термостат автоматически направляет весь поток непосредственно к насосу 14, минуя радиатор 3.

Термостат двигателя Д-245

Термостат Д-245 состоит из корпуса 3, чувствительного элемента с твердотельным наполнителем 4, главного клапана 1 и вспомогательного клапана 2. Термостат позволяет охлаждающей жидкости циркулировать через радиатор только после достижения температуры охлаждающей жидкости в рубашке дизеля (рис. 2).

При этом основной клапан 1 открывается, а вспомогательный клапан 2 закрывается, перекрывая поток жидкости через обводную магистраль. При температуре ниже 85С (рис. 2.47, б) клапан 1 закрыт и поток жидкости направляется к водяному насосу, минуя радиатор.

В корпус термостата Д-245 ввинчивается датчик сигнализатора аварийной температуры охлаждающей жидкости.

Рис. 2. Работа термостата двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

1 — основной клапан;2-вспомогательный клапан: 3 — корпус; 4-термосилововой датчик; 5-боковые окна

Водяной насос Д-245

Центробежный водяной насос двигателя Д-245 (ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко) установлен спереди дизеля на одном валу с вентилятором охлаждения. Насос приводится от коленчатого нала дизеля с помощью клинового ремня н одноручьевого шкива 1.

Рис. 3. Водяной насос для дизеля Д-245

1- шарикоподшипник полузакрытый; 2-шкив; 3-сальник; 4-кольцо упорное; 5 -кольцо уплотнительное; 6 -заглушка; 7-крыльчатка; 8-шайба уплотнительная; 9-сливное отверстие;10 — вал

Водяной насос дизелей Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко с двухручьевым шкивом приводится двумя клиновыми ремнями (рис. 3).

Охлаждающая жидкость из нижнего бачка радиатора двигателя Д-245 по подводящему патрубку поступает к центру крыльчатки 4, отбрасывается наружу и подается в водяную рубашку дизеля.

Зона охлаждающей жидкости отделена от подшипников специальным механическим торцовым уплотнением 3. Вал 2 насоса установлен на двух шарикоподшипниках, не требующих обслуживания. Утечки охлаждающей жидкости сливаются через отверстие 7.

Радиатор автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (рис. 4) состоит из сердцевины 6, верхнего 8 и нижнего 2 баков и двух стоек 7. Верхний и нижний баки соединены с сердцевиной 6 болтами и уплотнены резиновыми прокладками. Сердцевина радиатора состоит из латунных трубок 5 овального сечения.

Для регулирования температурного режима перед радиатором Д-245 установлена шторка 4 из прорезиненной ткани. Верхний бак 8 имеет заливную горловину, закрываемую пробкой. В нижний бак ввернут сливной кран 3.

Рис. 4. Радиатор двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

1 — опора радиатора; 2-нижний бак; 3-сливной кран; 4 — шторка; 5-трубка сердцевины; 6- сердцевина; 7 — стойка; 8- верхний бак; 9-пробка

Когда давление в радиаторе дизеля Д-245 превышает допустимый предел, открывается клапан сброса давления и предохранения радиатора от повреждения. При падении давления ниже атмосферного открывается вакуумный воздушный клапан 1 для выравнивания давления и предохранения радиатора от деформирования.

Смазочная система двигателя Д-245

Система смазки двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко комбинированная. Подшипники коленчатого и распределительного валов, втулки промежуточной шестерни и шестерни привода топливного насоса, механизм привода клапанов и подшипник вала ротора турбокомпрессора смазываются под давлением. Гильзы, поршневые пальцы, штанги, толкатели и кулачки распределительного вала смазываются разбрызгиванием.

Масло системы смазки Д-245 используется также для охлаждения поршней с помощью четырех форсунок, установленных в блоке цилиндров.

Масляный насос двигателя автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко шестеренчатый, односекционный прикреплен к крышке 1-го коренного подшипника. Насос подает масло из поддона 2 по каналам в блоке цилиндров к центробежному масляному фильтру 9, где масло очищается от механических примесей и продуктов сгорания.

Из фильтра 9 очищенное масло поступает в радиатор 4 для охлаждения и к подшипнику вала ротора турбокомпрессора по отдельной внешней маслоотводящей трубке. Из масляного радиатора масло поступает в главную магистраль дизеля и далее к коренным подшипникам коленчатого и распределительного валов.

От коренных подшипников по каналам в коленчатом вале ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко масло поступает к шатунным подшипникам. От 1-го коренного подшипника масло подается по каналам к втулкам промежуточной шестерни и шестерни привода топливного насоса и к насосу.

От заднего подшипника распределительного ваза масло по каналам в блоке, головке цилиндров, отверстию в 4-й стойке коромысел поступает к деталям клапанного механизма (во внутреннюю полость оси коромысел, через отверстие — к втулке коромысла и по каналу — к регулировочному винту и штанге).

Из главной магистрали через отверстия в блоке масло поступает к компрессору по отдельному внешнему маслопроводу, откуда сливается в картер дизеля.

Масляный насос двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Шестеренчатый масляный насос Д-245 (рис. 5) приводится от коленчатого вала через шестерню привода 3. Насос состоит из цилиндрических шестерен корпуса 5 и крышки 2.

Рис. 5. Масляный насос двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

1-ведомая шестерня насоса; 2-крышка; 3-шестерня привода; 4 — ведущая шестерня насоса; 5 — корпус насоса; 6 – маслоприемник

После запуска дизеля Д-245 при вращении шестерен в противоположных направлениях в полости всасывания создается разрежение. Масло всасывается через маслоприемник 6, подается в полость нагнетания и далее в систему смазки.

Центробежный масляный полнопроточный фильтр (ЦМФ) установлен с правой стороны дизеля и имеет хороший доступ для обслуживания.

Ротор центробежного фильтра двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко состоит из корпуса ротора и стакана. Он монтируется на оси ротора и фиксируется гайкой.

Внутри стакана ротора установлены крыльчатка, сетка и полая ось, ввинченная в корпус. В результате действия реактивных сил, возникающих при вытекании масла из тангенциальных отверстий, в корпусе ротор приводится во вращение.

Под действием центробежных сил посторонние частицы и продукты старения масла отбрасываются на сетку и к стенкам стакана. Очищенное масло по трубке поступает в главную магистраль системы смазки двигателя Д-245 автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко.

Предохранительный клапан служит для поддержания давления масла перед ротором ЦМФ. равного 0,7 МПа (7 кгс/см). При превышении указанного давления часть неочищенного масла сливается через клапан в картер дизеля. Редукционный и предохранительный клапаны — нерегулируемые.

Сливной клапан отрегулирован на заводе на давление 0,25. 0,35 МПа (2,5. 3,5 кгс/см) и служит для поддержания требуемого давления в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.

Редукционный клапан служит для перепуска холодного масла непосредственно в магистраль дизеля, минуя масляный радиатор.

Масляный фильтр со сменным бумажным фильтрующим элементов. На дизелях Д-245 вместо центробежного масляного фильтра ЦМФ можно устанавливать фильтр 245-1017060 на чашке корпуса малогабаритного автономного жидкостно-масляного теплообменника (ЖМТ).

В корпусе фильтра имеется регулируемый предохранительный клапан 15 для поддержания давления 0,25. 0,35 МПа (2,5. 3,5 кгс/см) в главной магистрали дизеля. Избыточное масло сливается в картер дизеля.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

Компоненты системы охлаждения дизельного двигателя Д-245

Система охлаждения Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок закрытого типа, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса.

Система охлаждения двигателя в составе автотранспортного средства должна обеспечивать температуру выходящей из дизеля охлаждающей жидкости не более плюс 100°С и масла – не более плюс 115° С при температуре окружающего воздуха плюс 40° С.

Водяной насос (помпа) Д-245 приводится во вращение клиновым ремнем от шкива коленчатого вала. Смазка Литол в подшипниковую полость насоса заложена при сборке. В процессе
эксплуатации смазывание подшипников не требуется.

Температуру жидкости в системе охлаждения контролируют по дистанционному термометру, датчик которого установлен в головке цилиндров. Кроме того, в крышке корпуса термостата установлен датчик светового сигнализатора аварийной температуры охлаждающей жидкости.

Запрещается эксплуатация дизеля при загорании светового сигнализатора аварийной температуры охлаждающей жидкости в системе охлаждения.

Температура охлаждающей жидкости в системе охлаждения Д-245 должна поддерживаться в пределах от 85º С до 95º С. Для ускорения прогрева дизеля после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с температурой начала открытия основного клапана 87±2 °С.

Имеется два варианта установки вентилятора на дизеле: без проставки и с проставкой. Возможна установка вентилятора с электромагнитной или вязкостной муфтой отключения вентилятора.

Рис.1а — Схема системы охлаждения дизелей Д-245. (ЖМТ)

1- водяной насос; 2 — термостат; 3 – ремень привода водяного насоса; 4 – вентилятор; 5 – рубашка охлаждения головки цилиндров; 6 – рубашка охлаждения блока цилиндров; 7 – гильза блока цилиндров; 8 – краники для слива охлаждающей жидкости; 9 – патрубок; 10 – пробка заливной горловины; 11 – световой сигнализатор аварийной температуры охлаждающей жидкости; 12 указатель температуры охлаждающей жидкости; 13 – радиатор; 14 – фильтр масляный; 15 – жидкостно- масляный теплообменник (ЖМТ); 16 – пробка для слива охлаждающей жидкости; 17 – патрубок отвода охлаждающей жидкости от ЖМТ; 18 –патрубок подвода охлаждающей жидкости к ЖМТ.

Рис.1б – Схема системы охлаждения двс Д-245. (без ЖМТ)

Техобслуживание системы охлаждения дизеля Д-245

Проверку уровня охлаждающей жидкости двс Д-245 проводите ежесменно перед пуском дизеля. Снимите пробку радиатора и проверьте уровень охлаждающей жидкости, который должен быть до верхнего торца заливной горловины. Не допускайте снижения уровня ниже, чем на 40 мм от верхнего торца заливной горловины.

Обслуживание и промывка системы охлаждения

Систему охлаждения заполняйте низкозамерзающей охлаждающей жидкостью. Следите за температурой охлаждающей жидкости, нормальная рабочая температура должна быть 85-95°С. При повышении температуры выше нормальной проверьте уровень охлаждающей жидкости в радиаторе, герметичность радиатора и натяжение ремня вентилятора.

При необходимости, но не реже чем через каждые 120 тыс. км пробега транспортного средства, промойте систему охлаждения от загрязнений. Для промывки используйте раствор из 50-60 г кальцинированной соды на 1 л воды.

Промывку системы двс Д-245 производите в следующем порядке:

— залейте в радиатор 2 л керосина и заполните систему приготовленным раствором;
— запустите дизель и проработайте 8-10 ч или 350-400 км пробега, после чего слейте раствор и промойте систему охлаждения чистой водой.

Разборка и сборка водяного насоса (помпы) дизеля Д-245

Отверните гайку 9 (рис.2) крепления шкива привода водяного насоса. С помощью съемника снимите шкив 7 водяного насоса. Извлеките из корпуса насоса кольцо 12, стопорящее подшипниковый узел. Снимите крыльчатку 3 с вала насоса 2, используя резьбовое отверстие в торце крыльчатки (М18×1,5), с помощью специального болта.

Выпрессуйте вал с подшипниками из корпуса водяного насоса . Направление выпрессовки — в сторону установки шкива. Спрессуйте подшипники с вала. Снимите кольцо упорное. Выпрессуйте сальник из корпуса насоса. Детали продефектуйте.

Рис.2 – Водяной насос (помпа) двигателя Д-245

1 – корпус; 2 – валик насоса; 3 – крыльчатка; 4 – уплотнение водяного насоса; 5 – подшипник; 6 – втулка; 7 – шкив; 8 – шпонка; 9 – гайка; 10 – заглушка; 11 – шайба; 12 – кольцо стопорное; 13 – кольцо упорное.

Установите на вал помпы кольцо упорное 13, напрессуйте подшипники. Заполните подшипники и подшипниковую полость смазкой в количестве 45г. Запрессуйте вал с подшипниками в корпус насоса. Установите кольцо 12, стопорящее подшипниковый узел. Установите шкив насоса, шайбу и гайку. Гайку затянуть, обеспечив значение крутящего момента 120…140Нм.

Через оправку напрессуйте уплотнение водяного насоса Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок внутренним корпусом на вал водяного насоса и, одновременно, запрессуйте наружным корпусом уплотнения в корпус водяного насоса до упора фланца корпуса уплотнения в привалочную поверхность корпуса насоса.

При этом конструктивное исполнение оправки должно обеспечить напрессовку внутреннего корпуса уплотнения таким образом, чтобы торцовая поверхность внутреннего корпуса располагалась на расстоянии 11,2±0,2 мм от привалочной поверхности корпуса насоса.

Напрессуйте на вал крыльчатку, установите заглушку в торец крыльчатки. Утопание торца крыльчатки относительно привалочной плоскости корпуса водяного насоса не должно
превышать 0,3мм, выступание крыльчатки не допускается. Установите водяной насос на дизель.

Проверка натяжения ремня вентилятора двигателя Д-245

Проверку производите через каждые 5 тыс. км пробега. Натяжение ремня вентилятора двигателя считается нормальным, если прогиб его на ветви шкив коленчатого вала — шкив генератора, в соответствии с рисунком 30, находится в пределах мм 12-17 при нажатии на ремень с усилием 40 Н.

Для регулировки натяжения ремня двигателя ослабьте крепление генератора. Поворотом корпуса генератора отрегулируйте натяжение ремня. Затяните болт крепления планки и гайки болтов крепления генератора.
