Датчик температуры двигателя ford mondeo

Замена датчика температуры охлаждающей жидкости. Борьба с дабл СТАРТОМ.

Всё как на прошлой машине, датчик дает на мозги показания что машина прогрета. Смесь идет как на прогретую, двигатель колбасит машина глохнет. Заводимся второй раз всё идеально.
Начинаем ремонт. …
1) Датчик который идет по вину… Проверяем визуально на машине … Ключ на 19мм… Прощупывается … Едем в магазин покупаем не оригинал с резьбой Vernet WS2596

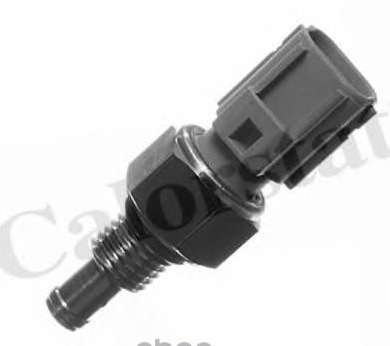

Датчик температуры охлаждающей жидкости [Мондео 00г.-. Фокус 04г.-. Транзит 06г.-]
OEM номер: 5072891 ; 4537712

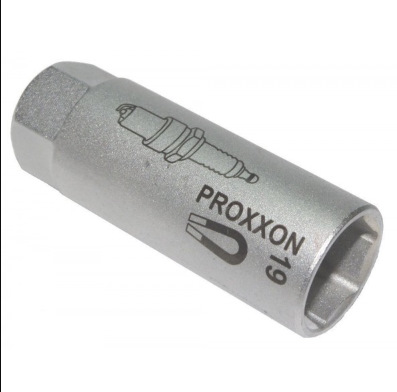

2) Ключ на свечной 19мм

Подлезаем, снимаем розетку (без фанатизма, нащупываем пупырышек, давим, снимаем) …
3 Одеваем ключ, крутим порядка 5-7 оборотов. Снимаем .
НО НЕ В МОЕМ СЛУЧАЕ!

ТЕПЕРЬ ВНИМАНИЕ

То на чем я попался. Действия №1 №2 №3 производим только после того как проверим какой у вас датчик !
Их два вида!

Естественно нащупав на датчике шлицы на 19мм я решил что у меня датчик резьбовой и начал его крутить…
Аккуратно и долго. На 10 обороте начали появляться мысли что что-то идет не так.
Мысль №1 накрылся датчик (пластик отделился от металла), кручу руками — крутится вместе с гайкой.

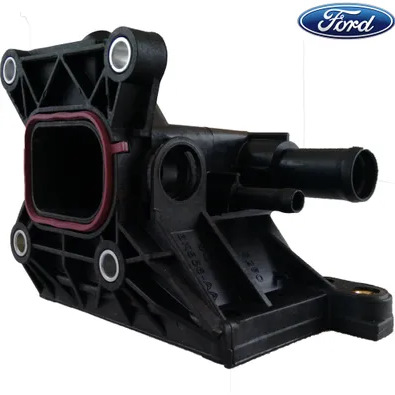

Мысль №2 накрылась резьба. Лезу смотреть стоимость тройника. Цена в районе 5000 руб Каталожный номер 6G9Z8K556A это под скобу.

Обращаю внимание что датчиков на самом деле два 0_O
Лезу в машину проверяю и бинго !

Соответственно датчик я купил не тот.
Меняем датчик на тот который нужно
Era 330585 Датчик температуры охлаждающей жидкости БЕЗ РЕЗЬБЫ
Иду к машине.
Снимаю скобу. Вынимаю датчик . Сую новый .
Скоба НЕ ЛЕЗЕТ
Вытаскиваю пытаюсь понять почему. … Пробую ещё раз 20…
Сравниваю оба датчика.

Чтобы поставить датчик на место надо обладать или везением или чудовищной силой…
Я честно потратил на это около получаса под капотом.
В итоге колечко заменил на кольцо от форсунки бош (от жигулей, форда, и еще 999 моделей куда ставились бошевские форсунки) . Про кольца ТУТ

По итогу.

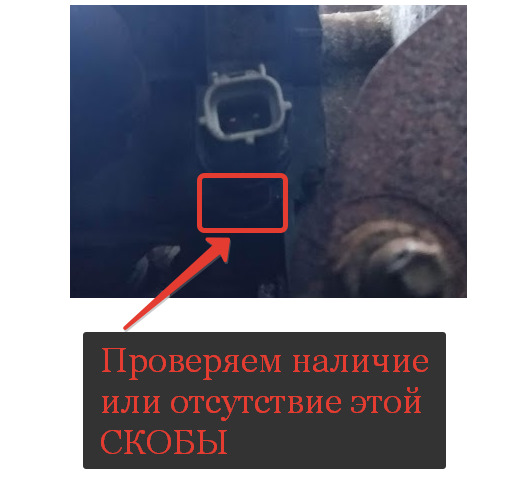

Сначала проверяем наличие СКОБЫ если она есть берем датчик Ford 1 109 340, 1 484 876 под скобу.
Если ее нет берем датчик Ford 4 537 712 под резьбу.

Внимание
Если берем НЕ ОРИГИНАЛ
докупаем сразу колечко от форсунки бош от жигулей.
Цена вопроса 450 руб и 5 часов времени на работе . Чистого времени на второй раз 15-20 минут, при наличии запчастей.

PS Проверка датчика температуры охлаждающей жидкости форд мондео 4 2,0

Датчик температуры двигателя ford mondeo

Ford Mondeo 4. Неисправности датчика температуры охлаждающей жидкости двигателя

Контроль за температурой охлаждающей жидкости, является важнейшим условием для нормальной работы силового агрегата автомобиля. Такой контроль осуществляется датчиком температуры охлаждающей жидкости (ДТОЖ). И если такой датчик выходит из строя, возникают сбои и неполадки в работе двигателя.

Основные признаки неисправности датчика температуры охлаждающей жидкости:

-падение оборотов или вообще самопроизвольная остановка мотора на холостом ходу;
-длительное прогревание автомобиля;
-частый выход двигателя за рамки оптимального температурного режима;
-повышенный расход топлива;
-снижение общей управляемости автомобиля;
-темный дым из выхлопной трубы;
-нарушения стабильной работы мотора;

Какие симптомы указывают на проблемы с датчиком

-Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
-Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
-Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Как проверить датчика температуры охлаждающей жидкости

Для того, чтобы правильно указывать температуру охлаждающей жидкости, датчик должен быть погружен в эту самую жидкость. А потому, регулярно проверяйте наличие хладагента и его уровень в системе. Это самое первое, что следует предпринять при возникновении подозрения на неадекватную работу данного измерителя.

Читать еще:  Что такое квадратный двигатель

Если же с уровнем антифриза в системе охлаждения, полный порядок, то возможно окислены контакты или имеются другие нарушения в подключении датчика температуры охлаждающей жидкости. Проверить его подключение можно и самостоятельно. Как правило, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях, ДТОЖ не один. Поэтому, уточните количество датчиков и их расположение, правильные именно для вашего автомобиля. Когда же вы нашли датчик температуры охлаждающей жидкости и установили, что с его подключением все в порядке, нужно проверить само устройство. Для этого, ДТОЖ необходимо демонтировать, поскольку проверять его нужно при помощи погружения в стакан с кипятком.

И так, берете свой датчик, опускаете его в стакан с кипятком и замеряете сопротивление на выходе. В общем-то, каких-то единых показателей изменения сопротивления не существует. Датчики для разных машин, от различных производителей, будут показывать различные перепады сопротивления. Правильные величины при тех или иных температурах, конкретно для вашего датчика, нужно найти в руководстве вашего автомобиля.

Если показатели сопротивления датчика и эталонные величины совпадают или имеют минимальную погрешность, значит датчик температуры охлаждающей жидкости, вполне исправен. Ну а если показатели сопротивления различаются — датчик требуется заменить. Собственно сама его конструкция, как и принцип работы, не предусматривают какого-либо ремонта. Поэтому, других альтернатив просто нет.

Стрелка температуры показывает перегрев на Форд Мондео

При включении ключа зажигания стрелка температуры начинает быстро ложится на красную отметку. Подскажите, в чем может быть причина?

Ребят подскажите в чем проблемка? Объясняю суть. Периодически стал замечать, что выходя из машины и задевая за дверь, бьет током. Сначала подумал, что статическое электричество. Но.

Здравствуйте, не работает вентилятор и датчик температуры. Как найти причину неисправности и устранить неисправность? Если можно по подробнее, так как я никогда с этим не сталкивал.

При включении зажигания не горит лампа АКБ. Заряд на заведенном двигателе 14.54 вольта. Лампа целая. Что приходит на генератор на толстый провод и что приходит на тонкий провод? И .

Во время движения отрубилась вся электрика, работает только свет в салоне и аварийка. Ни на что не реагирует, клеммы и предохранители в порядке. Подскажите, какая может быть причин.

Не включается вентилятор охлаждения радиатора. Поменял датчик на новый и толку ноль. Но когда снимаешь с датчика разъём, то через 2 секунды вентилятор работает. Ставишь обратно раз.

Проверьте параметры работы датчика температуры ОЖ, его разъем и провода (могут быть замкнуты). Снимите разъем с ДТОЖ и проверьте, какую температуру покажет на щитке приборов.

@andrienko.1966 —> При снятии разъема стрелка ничего не показывает-0. ДТОЖ стоит новый(покупал) Замкнутые в смысле идет масса?

@andrienko.1966 —> Получается проводка исправна, а вот датчик может быть и бракованный. Проверьте сопротивление датчика температуры, значения сопротивления указанны в выдержке из руководства, по ссылке http://prntscr.com/khalqh

Всё будет хорошо!

Желательно было бы знать модель вашего двигателя. А моторы в те годы устанавливались на «Мондео», 1.6л., 1.8л., 2.0л., 2.5л. — бензиновые, и 1.8л. — дизельный.

В указанные годы, собственно должно стоять два датчика температуры около термостата двигателя. Один из них действительно люди называют ДТОЖ (датчик температуры охлаждающей жидкости), он данные по температуре передаёт в «мозги» (ЭБУ двигателя), практически это изменяющееся сопротивление датчика при разных температурах охлаждающей жидкости двигателя. И стоит он сверху корпуса термостата. Если при включенном зажигании с него снять разъём соединительной колодки проводов, то должен включиться вентилятор охлаждения двигателя (таким образом проверяется и работа вентилятора и исправность подключения проводов ДТОЖ, ну некотором образом как бы и исправность самого датчика).

Читать еще:  Чем опасен недогрев двигателя

А вот на стрелку щитка приборов, температуру передаёт другой датчик температуры. И находится он тоже на корпусе термостата, но установлен ниже (на рисунке из каталога, я пометил его красной стрелкой)

Теперь по «красной отметке» на щитке приборов.
Когда стрелка уходит на красную отметку, то это как правило значит либо датчик замкнулся либо его сигнальный провод «сел на массу» (или ещё говорят «на корпус»). Если он ничего не показывает, значит нет на него питания (читай — нет контакта) или он не «живой», отказался работать и требуется замена.
При включенном зажигании, отключите «фишку» с проводами от этого датчика, если стрелка упадёт на «ноль», то виноват датчик, а если стрелка будет оставаться в красной зоне, то значит имеется замыкание проводки. Это мультиметр в руки и прозванивать провода придётся, чтобы найти «кз».

Снятый датчик можно проверить на работоспособность, нагревая в ёмкости с водой измеряя температуру градусником и снимая показания с датчика его сопротивление мультиметром

Если всё указывает на неисправность датчика, то поменять его. В выпускаемые годы с 01.01.1992 по 31.12.1997г.г., артикул оригинального датчика 6 193 368.
Есть конечно и аналоги этого датчика, у которых цена пониже.

Ford Mondeo 4 (2007-2014) Manual

Ford Mondeo 4 Проверка и замена датчиков системы управления двигателем

ПРИМЕЧАНИЕ.
Замена датчиков показана на примере автомобиля с двигателем Duratec Ti-VCT. На автомобилях с другими двигателями работу выполняют аналогично, хотя расположение и количество датчиков может отличаться.

Датчик положения коленчатого вала двигателя установлен в задней части блока цилиндров двигателя напротив маховика.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.
Вам потребуются: торцовая головка «на 8», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

3….и отсоедините колодку жгута проводов от выводов датчика положения коленчатого вала.

4. Выверните болт крепления датчика…

5….и извлеките датчик из отверстия в блоке цилиндров.

6. Тестером измерьте сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5–0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.
7. Установите датчик положения коленчатого вала двигателя в порядке, обратном снятию.

Датчик положения распределительного вала установлен сверху на головке блока цилиндров. При неисправности в цепи датчика ЭБУ заносит в память код неисправности и использует обходную программу управления.
Вам потребуются: ключ «на 10», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика.

4. Выверните болт крепления…

5….и извлеките датчик из отверстия в головке блока цилиндров.

6. Тестером измерьте сопротивление между выводами датчика. Номинальное сопротивление 0,5–0,6 кОм. Если сопротивление не соответствует указанному интервалу, замените датчик.
7. Установите датчик положения распределительного вала в порядке, обратном снятию.

Датчик температуры охлаждающей жидкости установлен в корпусе распределителя охлаждающей жидкости, расположенном на головке блока цилиндров со стороны коробки передач. В случае отказа датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное значение температуры охлаждающей жидкости по времени работы двигателя и абсолютному давлению воздуха во впускной трубе).
Проверяют сопротивление на выводах датчика при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
ПОЛЕЗНЫЙ СОВЕТ.
При замене датчика охлаждающую жидкость можно и не сливать: после снятия датчика заглушите отверстие пальцем или пробкой – потеря охлаждающей жидкости будет минимальной.

Читать еще:  Чем моют двигатель изнутри

3. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
ПРИМЕЧАНИЕ.
Для наглядности фотосъемки с двигателя снята катушка зажигания и отсоединены шланги от патрубков распределителя охлаждающей жидкости.

4. Подденьте отвёрткой…

5….и извлеките пружинный фиксатор датчика.

6. Извлеките датчик температуры из отверстия распределителя охлаждающей жидкости.
ПРИМЕЧАНИЕ.

Датчик температуры уплотнен в отверстии распределителя охлаждающей жидкости резиновым кольцом. При установке датчика замените кольцо новым.
7. Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром измерьте текущую температуру.
8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальное сопротивление исправного датчика указано в табл.
10.6. При отклонении сопротивления от нормы замените датчик.

9. Установите датчик температуры охлаждающей жидкости в порядке, обратном снятию.
10. Залейте охлаждающую жидкость.

Комбинированный датчик абсолютного давления и температуры всасываемого воздуха установлен во впускной трубе.
При неисправности датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное абсолютное давление воздуха во впускной трубе по частоте вращения коленчатого вала и положению дроссельной заслонки).
Вам потребуется ключ TORX Т20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор…

3….и отсоедините от датчика колодку жгута проводов.

4. Выверните винт крепления…

5….и извлеките датчик из отверстия впускной трубы.
6. Установите новый датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в крышку дроссельного узла, поэтому при выходе датчика из строя замените дроссельный узел в сборе (см. Снятие и установка дроссельного узла).

Управляющий датчик концентрации кислорода установлен в резьбовом отверстии на входе в катколлектор. Если датчик неисправен, токсичность отработавших газов может резко повыситься, а расход топлива – увеличиться.
Вам потребуется ключ «на 22»…

…удобнее пользоваться специальным разрезным ключом, аналогичным показанным на фото.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Сожмите фиксатор колодки жгута проводов датчика концентрации кислорода..

4….и разъедините колодку.
5. Снимите термоэкран катколлектора (см. Снятие и установка термоэкранов).

6. Установите на датчик ключ, ослабьте затяжку датчика…

7….и выверните управляющий датчик концентрации кислорода.
8. Установите новый датчик концентрации кислорода в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен в резьбовом отверстии на выходе из катколлектора. Если датчик неисправен, токсичность отработавших газов может резко повыситься, а расход топлива – увеличиться.
Вам потребуется ключ «на 22» (или специальный разрезной торцовый).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

3….и разъедините колодку жгута проводов диагностического датчика концентрации кислорода.

4. Ослабьте затяжку датчика датчика и выверните его из катколлектора.
5. Установите датчик в порядке, обратном снятию.

Датчик детонации прикреплен к стенке блока цилиндров в его верхней части под впускным коллектором в зоне 3-го цилиндра. При отказе датчика ЭБУ заносит в память код неисправности и использует обходную программу управления двигателем (с уменьшенным углом опережения зажигания для исключения детонации).
Вам потребуется ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускную трубу (см. Замена прокладки впускной трубы).

3. Отсоедините колодку жгута проводов от блока цилиндров двигателя, преодолевая усилие фиксатора.

4. Сожмите фиксатор…

5….и разъедините колодку жгута проводов датчика детонации.

6. Выверните болт крепления датчика детонации к блоку цилиндров…

7….и снимите датчик.
8. Установите датчик детонации в порядке, обратном снятию.
