Что такое vtc двигатель

Регулятор фаз VTC, она же муфта/ шестерня фазорегулятора Аккорд VIII 2.4

Многие слышали, знают, кто-то уже даже менял эту проблемную запчасть двигателей K24.
Суть проблемы:
Со временем, иногда после 60 000, иногда после 100 000 км пробега, но как правило, уже после снятия с гарантии, у 2,4-литрового автомобиля, при запуске двигателя “на холодную”, из-под капота появляется трещащий звук, который сам по себе стихает через 2-7 секунд. Повторный запуск автомобиля “на горячую” такого эффекта не дает. Причем, касается это только автомобилей с двухвальным двигателем K24. Двухлитровые версии с одновальным R20 полностью лишены этой особенности.

Подробнее о причинах и вариантах решения проблемы
тут

Когда данная проблема приобрела массовый характер, ХМК не сразу конечно но начала проводить отзывную кампанию — бесплатно менять муфту аккордов купленных у оф. дилера в РФ, Беларуси или Украине, даже у которых кончилась гарантия.
Об этой кампании я и услышал от оф.дилера. Казалось бы ну молодцы, разобрались в проблеме и устраняют ее, еще и бесплатно, но позже, уже записавшись на замену муфты, из интереса решил почитать что пишут люди с этой проблемой … и залип надолго. В итоге перечитал несколько форумов и статей на эту тему и картина сложилась не очень радостная. У людей менявших эти муфты шум возращался а у кого-то даже стал громче.
При этом повторная замена муфты насколько понял уже за счёт владельца, а это около 12 штук.

В конце хотел тезисно донести до аккордоводов (и просто тех кому интересно) что важного почерпнул из форумов (accord-russia.ru и др.):
1. Чаще данная проблема проявляется на фоне масляного голодания/ некачественного или неверно выбранного масла/ при нерегулярной замене масла (ХМК рекомендует раз в 7500 км) + ХМК сетует на качество нашего бензина, из-за чего масло быстрее теряет свои свойства
2. Что вытекает из первого тезиса — от пробега проблема не зависит – можно ее получить и на 10-20т.км. Появляется как на дорестайловых восьмых аккордах так и рестайловых
3. Муфта которую ставят официалы с их слов МОДИФИЦИРОВАННАЯ, хотя визуально ничем не отличается от установленной на заводе
4. Впервые обычно проявляется на холодный двигатель при минусовой температуре, что связано с загустением масла
5. Некоторые ставят за свой счет муфту от CRV 2.4 (2012): 14310-RZA-003. Со слов владельцев треск больше не появлялся.

Заключение одно – серьезных поломок на фоне треска муфты зарегистрировано не было.
Насчет себя — трещотки у своего Аккорда не слышал (тьфу-тьфу). Масло лью Хонда 5w 30.
Решил пока не менять, холода придут – послушаем.

Update 2017: Прошло около двух лет после замены муфты по отзывной кампании. Потрескивать новая муфта стала конечно не сразу но через полгодика точно. Хотя масло с фильтром меняю раз в 7т и за уровнем слежу.
В итоге забил. Сейчас потрескивает также — в холодное время года на холодный двигатель

«Семейный Доктор» для Вашей Хонды

Nav view search

Навигация

Искать

  • Вы здесь:
  • Главная »
  • Статьи »
  • Сказки про К. Часть первая — «i-VTEC».
  • Главная
  • Услуги автосервиса
  • Контакты
  • Статьи
  • Документация
  • Консультация online

Сказки про К. Часть первая — «i-VTEC».

Про Хондовские двигатели серии «К» в интернете написано довольно много статей, а обсуждений на различных форумах ещё больше. Казалось бы: нет необходимости возвращаться к этой теме и писать что то ещё. Но вот читая всё э то, в том числе в «родном» CRV-клубе, я регулярно обнаруживаю, что в сети культивируются некие стереотипы, которые по моему мнению не всегда соответствуют действительности. Как правило они базируются на выводах, сделанных кем то и когда то, и не всегда эти выводы обоснованы. Дело доходит до смешного: статьи из разных источников, написанные в разное время, содержат абсолютно совпадающие абзацы, что чётко говорит о заимствовании авторами друг у друга. А потом всё это разносится по форумам и таким образом зарождаются мифы, которые живут и множатся, навсегда оторвавшись от первоисточника. Точно так же в народе рождались сказки, и со временем трудно разобраться: где правда, а где вымысел.

Вот об этом я и хочу порассуждать, попробовать обосновать или опровергнуть некоторые мифы про двигатели серии «К», а кого то познакомить с этими двигателями.

Часть первая:

«i-VTEC»

Шильдик » i-VTEC» красуется на всех Хондах с этими моторами. Считается, что это круто, что двигатели с этой системой сочетают повышенную мощность и экономичность. Давайте разбираться.

«i-VTEC» — это по сути фирменный знак (вроде торговой марки) комплекса из двух систем:

— VTEC — Variable valve Timing and lift Electronic Control (Электронное управление длительностью и подъёмом клапана );

— VTC — Variable Timing Control (Управление изменяемой фазой).

Для чего всё это нужно? Для начала немного вспомним теорию, что такое мощность двигателя и от чего она зависит. В общем смысле мощность – это способность двигателя производить некую работу в единицу времени. Чем выше мощность, тем большую работу может он выполнить за одно и то же время. В двигателе внутреннего сгорания мощность складывается из силы давления на поршень во время такта рабочего хода, умноженной на количество этих тактов. Всё просто: один такт — одна «работа», три такта — в три раза больше. Таким образом, чем больше скорость вращения двигателя (и соответственно количество рабочих тактов), тем больше его мощность, т.е. мощность двигателя непостоянна. Но тогда как это соотносится с теми «лошадками», которые указаны в характеристиках двигателя? Смотрим внимательно: в характеристиках двигателя указывается МАКСИМАЛЬНАЯ МОЩНОСТЬ и в некоторых случаях указывается ещё скорость вращения (обороты) двигателя при которых эта мощность достигается. Казалось бы, в чём проблема? Делаем обороты выше и получаем мощность больше! Но не так всё просто, существует множество проблем ограничивающих скорость вращения ДВС и главная из них – ИНЕРЦИЯ. Например, поршень совершает возвратно-поступательные движения, во время которых двигается в одну сторону, останавливается, двигается в другую и всё это время тратится энергия на разгоны и остановки. Из-за инерции конструкторы двигателей ведут постоянную борьбу за уменьшение массы деталей двигателя. Но есть ещё одна субстанция, с чьей инерцией бороться сложнее — ВОЗДУХ. Тот самый воздух, которым питается двигатель. Несмотря на то, что воздух кажется таким лёгким и невесомым, он всё таки имеет массу. А если он имеет массу, то он имеет и инерцию. И на тех скоростях, с какими происходят процессы в двигателе, эта инерция является существенной, ведь при вращении двигателя со скоростью 1000 об/мин. время впуска составляет 15 микросекунд (0,015 с.). А на скорости в 5000 об. – всего 3 микросекунды! И за это время порцию воздуха объёмом в поллитра нужно переместить из коллектора в цилиндр. Задачка не легче, чем поймать, летящую в тебя гирю.

С одной стороны, чем выше скорость вращения двигателя тем больше рабочих тактов совершает он за единицу времени и тем больше создаваемая им мощность. Но с другой стороны, чем выше обороты, тем меньше времени отводится на заполнение цилиндра топливо-воздушной смесью, тем меньше её попадёт в цилиндр и сгорит там, а значит меньше будет работа выполненная цилиндром за один такт. Поэтому у стандартного современного бензинового шестнадцатиклапанного двигателя до скорости примерно 5000-6000 об/мин. мощность растёт, но с дальнейшим увеличением скорости начинается падение мощности, обусловленное ухудшением наполняемости цилиндров. Вот где ограничивается максимальная мощность!

Для её повышения конструкторам приходится изворачиваться и делать время открытия клапанов больше чем время одного такта (всем известно, что клапан начинает открываться до начала такта, а закрывается после окончания такта ). Как это возможно? Ведь если в цилиндре например начинается сжатие, а впускной клапан ещё открыт, то рабочая смесь будет выдавливаться обратно! На самом деле тут инерция выступает в роли союзника – во время впуска воздух движется из коллектора в цилиндр и мгновенно он остановиться не может, сжатие уже началось, а воздух по инерции ещё движется в сторону цилиндра и к тому моменту, когда он остановится и начнёт движение обратно клапан уже закроется. Но и тут засада: как далеко можно одному такту (например впуска) «заползать на территорию» другого такта (например сжатия)? Это зависит от скорости вращения коленчатого вала: на высоких скоростях можно сделать большее перекрытие тактов — за счёт инерции воздуха и малого времени такта впуска возникает эффект продувки, это позволяет двигателю «дышать» в полную силу и получить от него большую мощность. Но на малых оборотах всё будет наоборот – время перекрытия получается достаточно большим и инерция тут уже не поможет: сжатие с открытым впускным клапаном начнёт выгонять воздух обратно, или преждевременный выпуск не даст доделать свою работу рабочим газам, что снизит мощность двигателя и увеличит расход топлива. По этой причине конструкторы двигателей идут на компромисс и «настраивают» газораспределительный механизм на средние обороты, что в конечном итоге ограничивает максимальную мощность двигателя.

Читать еще:  Бмв е39 523i троит двигатель

Для улучшения наполняемости цилиндров смесью применяются разные способы, например популярный сейчас турбонаддув. Система VTEC позволяет разрешить конфликт иным путём: газораспределительные валы имеют два набора кулачков разной формы – одни для низких оборотов, другие для высоких.

За счёт переключения кулачков обеспечивается оптимальные высота и время подъёма клапанов для экономичной езды на малых оборотах, и оптимальные параметры для получения максимальной мощности на высоких оборотах.

Правда и тут есть нюанс: параметры кулачков оптимизированы под крайние режимы. А что делать в промежуточных, ведь переключение параметров происходит скачкообразно? В интернете можно найти видео, где на двадцатилетних «заряженных» Цивиках демонстрируется резкий «подхват» с рывком. Но двигатели серии «K» работают гораздо эластичнее, т.к. систему VTEC разработчики дополнили системой изменения угла поворота одного распредвала относительно другого – VTC.

На фото справа — звёздочка впускного распредвала с открытым актуатором VTC. Наружная и внутренняя часть актуатора разделены полостями, в которые нагнерается масло под давлением. Полости чередуются (условно чётные и нечётные), давление в чётных и нечётных полостях меняется при помощи клапана управления. В зависимости от разницы этих давлений внутренняя часть звёздочки поворачивается относительно внешней в ту или иную сторону.
Теперь появилась возможность плавно изменять перекрытие фаз и за счёт этого оптимизировать работу ГРМ во всём диапазоне оборотов двигателя. На сайте www.procivic.ru можно посмотреть очень красивые динамические картинки, илюстрирующие работу VTC:

С таким арсеналом инженеры Хонды смогли без применения наддува отодвинуть «планку» падения мощности на 1500-2000 об. выше и из «атмосферного» двигателя выжать бОльшую максимальную мощность так, что бы не страдала эффективность двигателя на малых и средних нагрузках. И это действительно сделало семейство этих двигателей неординарным: «табун в две сотни лошадей» из двухлитрового атмосферника – согласитесь, впечатляет!

А теперь от триумфа переходим к реальности. Двигателей, у которых полностью реализованы возможности i-VTEC, в линейке «K» меньшинство. Такими моторами могут похвастаться например владельцы Honda Accord с седьмого поколения (после 2002 г.в.) с двигателем K24A3:

У этого двигателя двойной набор кулачков и на впуске и на выпуске, переключение VTEC на 6000 об/мин., степень сжатия 10,5 : 1, и выдаёт он 190 л.с. на 7000 об/м. с крутящим моментом 223 Нм на 4500 об/м.

Другой вариант реализации i-VTEC у двигателя K20A (без цифры после буквы A) тоже с выдающимися характеристиками. У этого мотора переключение кулачков только на впуске, а выпускной распредвал имеет по одному кулачку на каждый цилиндр, и через сдвоенный рычаг он открывает два клапана сразу.

Эти двигатели выдают 220 л.с. на 8000 об/м. и крутящий момент 206 Нм на 7000 об/м. Японцы ставили их на машины «для себя»: праворульные Civic Type-R, Integra, Stream…

Ещё раз обратите внимание на характеристики K24A3 и K20A: двигатель бОльшего объёма имеет меньшую максимальную мощность — 190 л.с. против 220! Дьявол как обычно укрывается в деталях — у K20A максимальная мощность развивается на 8000 оборотов против 7000 у K24A3. Как часто Вы крутите мотор до «красной зоны»? Вот именно. Но зато максимальный крутящий момент у K24A3 выше — 223Нм и достигается он на вполне повседневных оборотах — 4500, а «двухлитровик» для его максимальных 206 Нютонов надо крутить до 7000 об. Почувствуйте разницу.

Что имеют остальные моторы этого знаменитого семейства? Большинство «гражданских» Хонд, которые катаются на просторах Американских континентов, Европы, в т.ч. России и СНГ, имеют незаурядные дефорсированные версии этого замечательного двигателя: K20A1 (европейский Stream 01-06 г.), K20A3 (американский Civic 02-05 г.), K20A4 (европейская CR-V 02-06 г.), K24A1 (американская CR-V 02-06 г.), K24A4 (Element 03-06 г.), K24Z1 (американская CR-V 07-11 г.), K24Z4 (европейская CR-V 07-12 г.) и т.д. Список довольно длинный.
Выпускные распредвалы этих двигателей имеют по одному кулачку на цилиндр. А впускные распредвалы формально по два кулачка, но фактически тоже по одному:

Смотрим ещё внимательнее на впускной вал:

Коромысло двойное (а не тройное), один (на фото справа) кулачок нормальный, а второй (левый) слегка выпуклый почти круглый! Когда VTEC выключен, работает только один клапан, а второму клапану круглый кулачок делает «лёгкий массаж». И только когда включается VTEC (тут это происходит на 3000 об.мин.), рокеры объединяются и оба клапана работают по одному стандартному кулачку.
Не верится? Вот в подтверждение сказанного, диаграмма из оригинального сервис-мануала без всяких купюр и редактирования:

Маленький бугорок на левой диаграмме – это работа второго клапана на низких оборотах.
Получается, что до 3000 об/мин. мотор придушен, а после трёх тысяч – это обычный «шестнадцатиклапанник».
Ну и какой толк от такого VTECа? Официально считается, что такое решение придаёт экономичности двигателю на малых нагрузках. Ерунда это! На малых оборотах в двигатель поступает небольшое количество смеси и совершенно неважно, через одну «дырку» она туда будет засасываться или через две. Тот же самый «экономический» эффект легко можно получить просто уменьшив угол открытия дроссельной заслонки и ECM (блок управления двигателем) автоматически уменьшит количество подаваемого в двигатель топлива.

Могу взять на себя смелость заявить, что малофорсированные двигатели из линейки «К» по своим базовым характеристикам несильно отличаются от своих предшественников того же объёма. Предлагаю сравнить основные параметры двухлитровых двигателей, которыми оснащались CR-V первых трёх поколений для европейского рынка (несмотря на множество различий, все они вписаны в одинаковые габариты и примерно одинаковы по массе):

CR-V 1 (с 1999 г.в.)CR-V 2CR-V 3
ДвигательB20ZK20A4R20A
Рабочий объём197319981997
Степень сжатия9,69,810,5
Макс. мощность147 л.с. (110кВт) при 6200 об/м150 л.с. (112 кВт) при 6500 об/м150 л.с. (112 кВт) при 6200 об/м
Крутящий момент180 Нм при 5500 об/м192 Нм при 4000 об/м189 Нм при 4200 об/м
Макс. обороты6800 об/мин.6800 об/мин.7100 об/мин.

Как видим K20 немного лучше своего предшественника B20 и даже своего последователя R20, прежде всего это касается крутящего момента, в чём лично я вижу заслугу системы VTC, в остальном различия незначительны или их нет.
Благодаря опять же VTC, двигатели «К» вписываются в более строгие экологические нормы «Евро 4» даже без применения дополнительной системы рециркуляции выпускных газов EGR (частичная рециркуляция видимо обеспечивается за счёт перекрытия фаз).
А что с расходом топлива? Тут конечно надо понимать, что расход зависит не только от двигателя, но и от других характеристик автомобиля, условий его эксплуатации, стиля вождения и даже времени года… Но анализируя информацию из интернета, общаясь с владельцами CR-V на работе, да и из личного опыта, могу сказать, что тут «революции» не произошло – у CR-V всех поколений средний расход примерно одинаковый: 9-11 л./100км. по трассе, и до 15 л. в городе.

«Мораль сей басни такова»: в большинстве случаев шильдик «iVTEC»- не более чем рекламная фенька, и мало характеризует реальные способности двигателя. Такие двигатели легко отличить хотя бы по заявленной максимальной мощности — примерно 150 л.с. для 2.0 л.объёма, и 160 л.с. для 2.4л., что не очень то выделяет их на фоне обычных шестнадцатиклапанных моторов того же объёма. Хотя маретинговая уловка делает своё дело — я много раз слышал рассказы от владельцев Хонд с «недоВТЕКовыми» моторами про реальный подхват после 3000 тыс. оборотов. Магия убеждения!

Что такое vtc двигатель

Система изменения фаз газораспределения (VTC)
Система изменения фаз газораспределения (VTC — Variable Timing Control)
позволяет изменять фазы газораспределения в зависимости от условий работы,
для получения максимальной мощности и уменьшение токсичности отработавших газов.Система VTC изменяет фазы газораспределения посредством изменения углового положения распределительного вала впускных клапанов.

Основным отличием от системы VTEC, которая также изменяет фазы газораспределения, является то, что система VTC изменяет фазы газораспределения постоянно, в зависимости от условий работы.

На рисунке «Регулирование фазами газораспределения системой VTC», наглядно представлено, что момент открытия впускного клапана изменяется на 50 градусов в сторону опережения. Эта величина, может варьироваться в пределах 25-50 градусов, так на автомобилях Honda Integra это 50 градусов, на Honda Element 25 градусов.

Регулирование фазами газораспределения системой VTC

Работа системы VTC

Схема системы изменения фаз газораспределения (VTC):1 — шкив коленчатого вала, 2 — датчик положения коленчатого вала, 3 — распределительный вал выпускных клапанов, 4 — задатчик, 5 — датчик положения распределительного вала выпускных клапанов, 6 — датчик положения распределительного вала впускных клапанов, 7 — распределительный вал впускных клапанов, 8 — сигнал датчика положения распределительного вала,
9 — сигнал датчика положения коленчатого вала.

Читать еще:  Что такое gdi двигатель бензиновый

При большом угле перекрытия клапанов, уменьшаются насосные потери, в результате увеличивается топливная экономичность. Также имеет место «эффект рециркуляции отработавших газов» (EGR effect)*, в результате чего уменьшается температура сгорания в соответствии с увеличением доли отработавших газов, что приводит к уменьшению выбросов окислов азота (NOx) и углеводородов (НС).
* — EGR effect, в данном случае можно соотнести с термином остаточных газов. Данный эффект достигается организацией закрутки потоков, таким образом, чтобы часть отработавших газов поступала обратно в камеру сгорания.

На режимах холостого хода система управления уменьшает перекрытие клапанов, для стабильности сгорания и уменьшения частоты вращения.

В случае неисправности системы VTEC, управление системой VTC прекращается, и газораспределительный механизм работает по обычной классической схеме.
Фазы газораспределения впускных клапанов регулируются по программе, заложенной в блоке управления. Регулировка осуществляется с помощью муфты системы изменения фаз газораспределения (VTC), установленной на распределительном вале впускных клапанов и электропневмоклапана системы изменения фаз газораспределения (VTC). В зависимости от необходимости увеличения или уменьшения времени открытия впускных клапанов электропневмоклапан подает масло под давлением в отверстие для управления опережением или в отверстие для управления запаздыванием в муфте (рисунок «Работа системы VTC»). Муфта действует на распределительный вал выпускных клапанов, в результате чего впускные клапана открываются либо раньше, либо позже.

Система изменения фаз газораспределения и высоты подъема клапанов (VTEC)
Касаясь истории, система VTEC была внедрена в двигатели Honda с двумя распределительными валами (DOHC) в 1989 году и нашла применение почти на всех сериях двигателей и получает свое техническое развитие и применение на самых последних автомобилях Honda.

Первые поколения систем VTEC изменяли продолжительность открытия клапанов и высоту подъема клапанов. Как правило, система управляла впускными клапанами, и аббревиатура VTEC понималась, как система изменения фаз газораспределения и высоты подъема впускных клапанов (Variable Intake Timing and Lift). Данная система позволяла получить увеличение мощности на высокой частоте вращения и экономичности на низкой частоте вращения.

Дальнейшее развитие системы, применяемой на двигателях серии K20, K24 позволило улучшить показатели топливной экономичности, экологичности и достигать максимальной мощности. Система получила название i-VTEC, система изменения фаз газораспределения и высоты подъема клапанов (Variable valve Timing and lift Electronic Control). Здесь надо понимать, что систему изменения высоты подъема клапанов дополняет система изменения фаз газорас-пределения (VTC):

i-VTEC = VTEC + VTC

Система i-VTEC впервые серийно была установлена на двигатели серии К20, а первый серийный автомобиль, на который в 2001 году был установлен этот двигатель Honda Stream, а с 2001 года устанавливались на Honda Civic Type R, Honda Integra и другие. Совместное управление системами VTC и VTEC показано на рисунке и в таблице:

«Совместное управление системами VTC и VTEC»

Таблица. Совместное управление системами VTС и VTEC

Вся правда о DOHC I-VTEC

Так как сам до покупки своей хонды не знал что такое I-VTEC и как он работает решил выложить очень интересную и правдивый рассказ об этой системе. Теперь можно сказать я просто её фанат. Чтобы понять о чем вообще речь её надо прочувствовать в реале, а кто знает тот знает.

— Вставляй ключ в замок зажигания и заводи.
— Как в обычных машинах?
— Да. Мы не в шатле, как мне показалось.
— ОК, завожу. Урчит приятно )
— Втыкай передачу, поехали.
— Хорошо. Первая… 3000 оборотов пора на вторую?
— Не спеши. Не переключай я сказал! Тапку в пол! Тапку в пол!
— Ух ты. Ух ты б.ть! 8 тысяч! О боже, Honda! Ай да VTEC!

Если вышеописанные ощущения вам знакомы, если вы владелец драйв-кара с красноголовым DOHC i-VTEC под капотом или вы мечтайте о таковом, но не понимаете как хондовские атмосферники способны творить такое. эта статья как раз об этом.

На сегодняшний день DOHC i-VTEC – это вершина технологий, которые Honda применяет к дорожным автомобилям. Civic Type R, Civic Si, RSX Type S, Accord Euro-R, S2000 – все они связаны красным сердцем под названием DOHC i-VTEC.

DOHC i-VTEC — система управления газораспределением в двигателе. И чтобы приступить к объянениям самой сути системы не лишним было бы вспомнить, что такое газораспределение и основные ее составляющие.

Газораспределение – это ничто иное как процесс впуска в цилиндры двигателя свежего заряда топливно-воздушной смеси и выпуска отработавших газов. Мощность и крутящий момент, расход топлива и токсичность выхлопов напрямую зависят от эффективности газораспределения, т.е. на сколько эффективно цилиндры наполняются свежим топливом и насколько эффективно избавляются от продуктов ее сгорания.

Двигатель Honda с DOHC i-VTEC

Если капнуть глубже, то окажется, что непосредственное влияние на процесс газораспределения оказывают кулачки распределительных валов. Вернее их профиль, высота и угловое положение кулачков впускных относительно выпускных.

Если бы существовала возможность создать кулачки с профилем и углом, обеспечивающие наилучшие мощностные, экономичные и токсичные показатели во всем диапазоне оборотов двигателя, появление таких систем как VTEC было бы необъяснимым. Разумеется, такие кулачки создать невозможно, поэтому VTEC существует.

Во время работы на высоких оборотах время, в течение которого клапаны открыты, сокращается. Для того, чтобы достигнуть оптимального наполнения цилиндра топливно-воздушной смесью, а после сгорания избавиться от отработавших газов, клапаны должны открываться раньше и закрываться позже, увеличивая тем самым время «открытости» клапанов. Подобрать кулачкам соответствующий профиль очень легко, однако на низких оборотах за такое газораспределение придется расплачиваться. Через преждевременно отрытый выпускной клапан из цилиндра в выпускной тракт попадут отработавшие газы, еще имевшие нерастраченную на полезную работу энергию, т.е. недогоревшее топливо.

По причине позднего закрытия того же выпускного клапана вслед за этим в выпускной коллектор до воспламенения может попасть часть свежей горючей смеси. Другая часть свежего заряда может оказаться также «за бортом» через неуспевший закрыться впускной клапан. Эта часть топливно-воздушной смеси попадет обратно во впускной коллектор. Понятно, что такая работа двигателя далеко не эффективна, а потери и по расходу топлива и по мощности очевидны.

DOHC i-VTEC позволяет избежать вышеописанных неприятностей на низких оборотах и обеспечить существенную отдачу на «верхах» и средних оборотах. В принципе, с этим не плохо справлялся DOHC VTEC предыдущего поколения, однако у DOHC i-VTEC больше тяги на низах, чем старый DOHC VTEC похвастаться не может. Возможно, это не единственное различие между старым и новым двухвальным VTEC. К сожалению, на красноголовых DOHC i-VTEC не ездил, поэтому проводить дальнейшее сравнение просто не имею права. Уверен, что у каждого из них найдутся свои плюсы и минусы. Однако новый DOHC i-VTEC производительней и этот факт стоит признать.

В ходе длинного вступления вы, наверное, подумали, что DOHC i-VTEC система не имеющая разновидностей. Впрочем, сама Honda позиционирует ее без деления, хотя на самом деле DOHC i-VTEC имеет два подвида, которые берут свои корни с предыдущего поколения VTEC.

Разновидности DOHC i-VTEC

* DOHC i-VTEC DOHC VTEC + VTC
* DOHC i-VTEC I SOHC VTEC-E + VTC + не втековый выпускной распредвал

Система Тип VTEC VTC
DOHC i-VTEC VTEC на впуске и выпуске. Момент срабатывания VTEC — 5800 об.мин. на впускном распредвале
DOHC i-VTEC I VTEC-E на впуске, выпускной распредвал стандартный. Момент срабатывания VTEC — 2500 об.мин. на впускном распредвале

По большому счету префикс «i» в названиях системы подразумевает, что в паре с системой VTEC работает VTC. Но перед тем как разобраться, что такое VTC вспомним принцип работы традиционных VTEC и VTEC-E, так как DOHC i-VTEC в обоих его проявлениях основан именно на принципах работы VTEC первого поколения.
DOHC i-VTEC

Вспомним, что в стандартном двигателе на каждый клапан в цилиндре приходится свой кулачок на распредвале. Однако, в моторах с DOHC i-VTEC на каждые два клапана предусмотрено 3 кулачка на распредвале – два стандартных крайних и один центральный кулачок с более агрессивным профилем, который вступает в работу с момента включения системы VTEC. Т.е принцип действия нового DOHC VTEC (составляющую DOHC i-VTEC) абсолютно идентичен работе DOHC VTEC первого поколения

Устройство и принцип работы VTEC, как составлющей системы DOHC i-VTEC

Два внешних кулачка отвечают за работу двигателя на низких оборотах, а центральный подключается на высоких оборотах. Обратите внимание, что кулачки воздействуют на клапана не непосредственно, а через так называемые коромысла/рокеры, которых тоже три на два клапана.

До тех пор пока система VTEC отдыхает, каждый рокер работает независимо друг от друга. Внешние кулачки обеспечивают открытие клапанов, а центральный кулачок, хотя и вращается вместе с остальными, но до поры до времени работает в холостую. Как только двигатель переходит в режим высоких оборотов система VTEC включается (5800 оборотов в минуту). Посредством давления масла система смещает специальные поршеньки (sinchronizing pin) внутри рокеров таким образом, что все три рокера превращаются в одну единую конструкцию. До этого работавший вхолостую центральный кулачок вступает в игру. Теперь два крайних рокера начинают работать по законам центрального кулачка, загоняя клапана глубже.

Читать еще:  Что такое подушка двигателя статья

Таким образом, в режиме VTEC в цилиндры поступает больше топливно-воздушной смеси, и как следствие, значительное увеличение мощности.

VTC — это та дополнительная составляющая, которая превращает DOHC VTEC в новый «DOHC i-VTEC» и «VTEC-E» в «DOHC i-VTEC I». Это механизм, который доворачивает впускной распределительный вал относительно выпускного с помощью давления масла.

Аббревиатура VTC расшифровывается как Variable Timing Control, что в переводе означает «Система изменения фаз газораспределения». По сути, расшифровка названия имеет тот же смысл, что и VTEC. В принципе цель этих систем одна и та же, но каждая это делает по разному и в тоже время дополняет друг друга. Дополнительная система VTC установлена и воздействует только на впускной распредвал.

При высоких оборотах времени на открытие-закрытие клапанов значительно меньше, хотя топливо-воздушной смеси нужно подавать больше. Следовательно, необходимо увеличить фазу открытия и высоту подъема клапана чем и занимается VTEC, а система VTC «создает благоприятные условия» для эффективной работы VTEC.

Если система VTEC с помощью дополнительного кулачка позволяет вогнать клапаны глубже и незначительно увеличивает время открытого состояния, то VTC дает возможность довернуть распредвал таким образом, что клапаны откроются раньше, что способствует более эфективному продуванию цилиндров.
В отличие от основной системы VTEC, которая включается в определенном диапазоне оборотов, дополнительная система VTC работает постоянно и непрерывно, регулируя момент открытия впускных клапанов в зависимости от нагрузки на двигатель. Давайте разберемся, как она это делает.

Механизм работы VTC

Исполнительная часть системы VTC интегрирована в шкив впускного распредвала. Если обычный шкив это цельная конструкция, один кусок металла, то шкив VTC состоит из нескольких частей.

Одна из частей — корпус шкива VTC, который жестко закреплен цепью ГРМ со шкивами выпускного и коленчатого валов. Другая часть — лопатка шкива VTC — деталь которая имеет свободный ход внутри шкива VTC и которая жестко закреплена с впускным распредвалом. Полость внутри корпуса шкива VTC, в которой лопатка имеет свободный ход заполнена моторным маслом. Подвод масла в полость шкива организована с двух сторон от лопатки. Таким образом, подавая давление масла в одну из сторон мы крутим лопатку в другую сторону. А воздействуя на лопатку шкива VTC мы напрямую воздействуем на распредвал с кулачками и, как следствие, изменяем угол положения впускных кулачков относительно выпускных.

Роль управляющего в этом процессе играет соленоид VTC. Получая данные о нагрузке на двигатель с ECU соленоид направляет давление масла в одну из сторон.

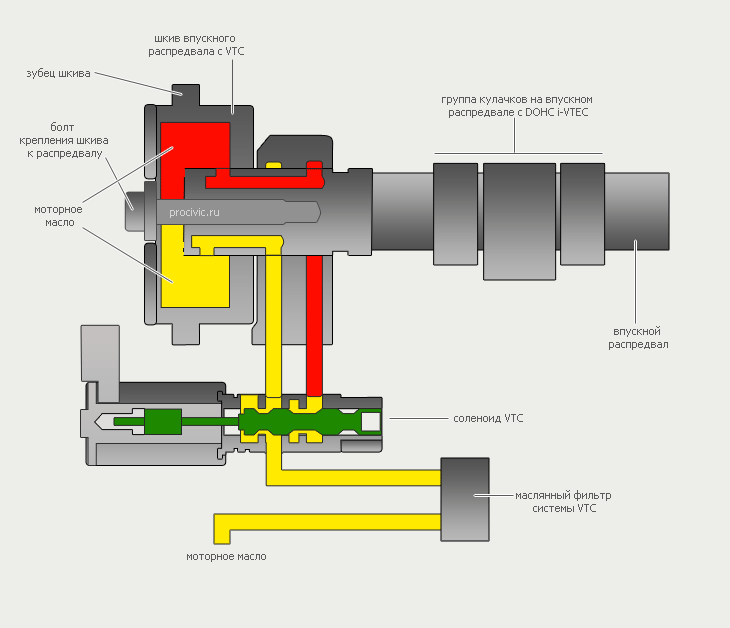

Как это происходит. К соленоиду VTC подведено моторное масло, которое имеет определенное системное давление, которое передается соленоиду VTC. Внутри соленоида происходит разделение направления масла на два канала — назовем их условно красный канал и желтый канал. Оба из этих каналов ведут от соленоида к полости шкива VTC, в котором лопатка шкива VTC имеет свободный ход. Красный канал подведен с одной стороны лопатки шкива, а желтый — с другой.

Угол перекрытия (перекрытие клапанов) – это угол положения впускных клапанов относительно выпускных, при котором впускные и выпускные клапаны одновременно открыты. Проще говоря, это момент времени, когда впускные и выпускные клапаны одновременно открыты.

В зависимости от условий работы двигателя соленоид направляет давление масла либо в красный либо в желтый канал. И если давление направлено, например, в красный канал, то с желтого канала происходит слив — воздействуя на лопатку шкива с одной стороны, система заставляет лопатку выдавливеть масло с другой стороны.

На холостых оборотах и на низких оборотах при малой нагрузке двигателя система VTC доводит угол перекрытия клапанов до минимума, чтобы двигатель работал стабильно. При увеличении нагрузки система плавно увеличивает угол перекрытия. На высоких оборотах при большой нагрузке система доворачивает распредвал (увеличивает угол перекрытия) до максимально возможного уровня. Величина угла перекрытия клапанов зависит от модели двигателя и как правило находится в пределах 25 — 50 градусов.

Если не вдаваться в особенности конструкции моторов с DOHC i-VTEC можно утверждать, что суть темы в этой статье раскрыта. На самом деле, новый DOHC i-VTEC в обоих его проявлениях это старый добрый VTEC дополненный новой интеллектуальной «фишкой» VTC. И именно за счет VTC моторы с DOHC i-VTEC (оба подвида) стали работать гораздо эластичнее моторов с VTEC первого поколения и имеют больше тяги на низах.

Несомненно, новые моторы производительнее, технологичнее и лучше, однако новый VTEC кое-что утратил — за счет приобретенных качеств включение VTEC, которое так «заводило» стало, практически, незаметным. И все же DOHC i-VTEC впечатляет. «вгоняет» и «доворачивает».

вот такой вот рассказ …еще на последок хочу выложить видео …как он звучит… конечно на видео это не передать как в живую. Но лучше чем ничего )

Система VTEC для двигателя машины

Основные принципы работы

Если сравнить характеристики различных двигателей авто, нетрудно заметить, что у одних максимум крутящего момента достигается на низких оборотах (1800-3000 об/мин), у других — на более высоких (3000-4500 об/мин).

Объясняется тем, что эффективное наполнение цилиндров топливо-воздушной смесью и получение высокого крутящего момента, возможно только при определенных оборотах и зависит от конструкции впускного тракта и настройки газораспределительного механизма. Иными словами, темперамент двигателя полностью определяется фазами газораспределения , которые задаются профилем кулачков распредвала.

Представим двигатель, который работал бы на оборотах 20 об/мин, соответственно впускные и выпускные клапана действовали бы 10 раз в минуту, т. е. редко. Для снятия максимального момента на данных оборотах, впускной клапан должен открываться в самом начале такта всасывания, когда поршень начинает двигаться от ВМТ (верхняя мертвая точка), и закрываться в момент прихода поршня в НМТ (нижняя мертвая точка). Аналогично должен работать и выпускной клапан, т. е. никаких задержек или опережений в работе клапанного механизма не допустимо, иначе крутящий момент упадет. В этом случае наполнение цилиндров свежим зарядом будет эффективным.

В таком режиме времени на всасывание поршнем свежей порции заряда остается мало. Только к моменту когда поршень достигнет НМТ ее скорость, а значит и расход через проходное сечение впускных клапанов достигнут максимума, но в этот момент впускной клапан закроется и основная порция свежего заряда не попадет в цилиндры, наткнувшись на преждевременно закрытый клапан — двигатель начнет «задыхаться». В результате мощность будет незначительна, а максимальные обороты невелики. Это заслуга существующих фаз газораспределения.

Можно настроить по иному, например, для улучшения наполнения цилиндров рабочей смесью на высоких оборотах впускной клапан заставить открываться немного раньше до прихода поршня в ВМТ, а закрываться немного позже после прохода поршнем НМТ. Для улучшения очистки цилиндров от отработавших газов на высоких оборотах выпускной клапан заставить открываться немного раньше до прихода поршня в НМТ, а закрываться немного позже после прохождения им ВМТ. В этом случае пик крутящего момента будет достигаться на высоких оборотах и возрастет мощность.

Двигатели семейства DOHC VTEC

Основой для конструирования DOHC VTEC стал применяемый 4-клапанный газораспределительный механизм. Для каждого ряда клапанов (впускных и выпускных) предусмотрено устройство отдельного распредвала.

На каждые два клапана приходиться три кулачка на распределительном валу. Боковые два предназначены для работы двигателя на низких и средних оборотах, центральный — на высоких. Кулачки воздействуют на клапана через рокера, которых тоже три на два клапана. Все три рокера оборудованы гидравлически управляемыми поршеньками, которые при наличии управляющего воздействия сдвигаются и соединяют их в единое целое. Средний рокер оборудован специальной пружиной, которая обеспечивает постоянный контакт кулачка с рокером на низких и средних оборотах.

Двигатели семейства SOHC VTEC

SOHC VTEC имеет один распредвал и используется только для впускных клапанов. Эффективность работы несколько ниже чем у DOHC VTEC, но она конструктивно проще и обеспечивает двигателю меньшие габариты и массу.

Основная задача SOHC VTEC-E — максимально снизить расход топлива и улучшить экологические показатели. На малых оборотах двигатель работает на обедненной топливо-воздушной смеси, которая поступает в его цилиндры только через один впускной клапан. Попав туда рабочая смесь интенсивно завихряется, благодаря чему обеспечивается устойчивое ее сгорание. При увеличении оборотов срабатывает система VTEC и тогда оба клапана начинают совместную работу.

Двигатели семейства i-VTEC

Конструкция i-VTEC предполагает использование дополнительную систему VTC, непрерывно регулирующую момент начала открытия впускных клапанов. Фазы открытия впускных клапанов задаются в зависимости от нагрузки двигателя и регулируются посредством изменения угла установки впускного распределительного вала относительно выпускного.

голоса
