Что такое теплообменник в двигателе ман

Седельные тягачи MAN TGX и MAN TGS

Мощностной диапазон

По нашим сведениям, наиболее востребованная сегодня в России настройка мощности седельных тягачей MAN TGX – ​400 и 440 л.с. Во всяком случае, седельные тягачи сдаваемые в аренду компанией «МАН Трак энд Бас РУС» идут именно в этих двух вариантах – ​MAN TGX 18.400 и MAN TGX 18.440. Даже не заглядывая в спецификацию, сразу можно сказать о применении на них двигателя MAN D 2066 рабочим объемом 10,5 литра – самого маленького мотора для MAN TGX. На моторах D 2066 уровня Евро‑4 было несколько настроек мощности: 310; 350; 390 и 430 л.с. при 1900 об/мин, а крутящего момента – 1550; 1750; 1900 и 2100 Н.м при 1000-1400 об/мин. Позже каждый из вариантов мощности двигателей семейства D 20 был увеличен на 10 л.с. Первоначально в России наиболее распространены были настройки D20 в 360 и 400 лошадиных сил.
Более мощный 12,4-литровый мотор MAN D 2676 российские перевозчики заказывают значительно реже и берут преимущественно низшую настройку – 480 л.с. и 2300 Н.м при 1000-1400 об/мин. Более мощная настройка – ​540 л.с. и 2500 Н.м. Несмотря на то, что дизели MAN D20 и D26 глубоко унифицированы между собой, конечно же, у них есть разница в цене, которая отражается на стоимости седельного тягача. При прочих равных условиях MAN TGX с мотором D 26 дороже MAN TGX с D 20 примерно на 3-4 тыс. евро. В Европе, несмотря на увеличенный ценник и жесточайший контроль скорости, у перевозчиков в большем фаворе именно D26. И дело, видимо, не в увеличенном ресурсе большого мотора, ​как можно было бы подумать, а в хорошем крутящем моменте. В сочетании с автоматизированной механической коробкой-«роботом» такой двигатель действительно лучше «тянет в гору», не заставляя водителя без повода чертыхаться. И даже может экономить топливо на определенных режимах! Причем та же тенденция наблюдается в Европе и по другим маркам тягачей: мотор объемом 10-11 литров – ​это «стоковый» вариант, 12,5-13,5 литра –​ уже «премиум», а 16-литровый двигатель – ​бесспорный флагман. Поговорите с дилерами, занимающимися поставками в Россию тягачей MAN TGX со вторичного рынка Европы, – большинство машин они ввозят именно с MAN D 2676.
Совершенно экзотический в России мотор – ​V8 D 2868 на тягаче MAN TGX 18.680, который у нас продается просто штучно. С 2007 года эта V-образная «восьмерка» стала флагманским двигателем для MAN TGX. Как в 2013 году говорили сотрудники MAN, седельный тягач с мотором D 2868 в исполнении Евро‑5 в России продавали за 120 тысяч евро. Мощность этого мотора объемом 16,16 литра, который немцы разрабатывали совместно с компанией Liebherr, – ​680 л.с. При этом двигатель развивает крутящий момент 3000 Н.м или 2700 Н.м, в зависимости от настройки. У мощности с «непонятной» цифрой 680 л.с. есть более круглый аналог – ​500 кВт. Но производство D 2868 сворачивают… Ему на смену приходит новая рядная «шестерка» MAN D 3876 объемом 15,2 литра. Презентация двигателя состоялась на выставке в Ганновере осенью 2014 года на тягаче MAN TGX 41.640 8×4 под 250-тонный автопоезд, и теперь мотор становится флагманским у баварцев. MAN D 3876 на литр меньше объемом и потому легче «восьмерки» на 160 кг, но здесь велик и вклад современных материалов – ​высокопрочного чугуна, алюминиевых сплавов и пластмасс. При этом он лишь чуть отстает по мощности от V8 – ​кроме 520 и 560 л.с. у него предельная настройка «всего» 640 лошадей, зато момент 3000 Н.м. Здесь заслуга двухступенчатого турбонаддува с промежуточным водо-воздушным охлаждением! А в России премьера D 3876 состоялась на выставке КОМТРАНС‑2015 на седельном тягаче MAN TGX 18.560 4×2 LLS «100 Years Edition», подготовленном к 100-летнему юбилею марки MAN. Мотор в то время существовал только в исполнении Евро‑6, однако на выставке Bauma 2016 мотор D 3876 был представлен уже для сельскохозяйственной и строительной техники, то есть с настройками, близкими к Евро‑4 и Евро‑5, причем мощностью 565, 612 и 660 л.с. Значит, тема применения дизелей MAN D 3876 и у нас становится весьма перспективной.

Нейтрализация и ее проблемы

Все современные дизели у MAN оснащены электронноуправляемой топливной системой Common Rail номинальным давлением распыла топлива свыше 1600 бар. Электроника позволяет сделать цикловую подачу точнее и обеспечивает впрыск топлива тремя порциями: ​предварительной, основной и заключительной. Благодаря этому и оптимизации процесса сгорания мотор работает мягче и тише, расход топлива уменьшается в среднем на пять процентов. В середине 2000-х годов в Европе заявляли, что двигатели MAN укладываются в нормы Евро‑4 без применения водного раствора мочевины AdBlue, только за счет рециркуляции ОГ – ​системы EGR. В то время MAN, как и Scania, отказывались от применения мочевины, и это было конкурентным преимуществом. Однако вскоре выяснилось, что увеличение подачи ОГ в цилиндры еще только в исполнении Евро‑4 при работе на сернистом топливе резко ускоряет процесс коррозии цилиндро-поршневой группы. Поэтому на части дизелей MAN Евро‑4 систему рециркуляции EGR дополнили охлаждением, особым теплообменником и установили сажевый фильтр PM-KAT® собственной разработки. С коррозией ЦПГ двигателей столкнулись и наши перевозчики – ​не только на MAN и Scania, но и на моторах других производителей. Именно на волне этих проблем в России уже несколько лет вовсю предлагают услугу по отключению системы EGR на любых дизелях, ​но не в авторизованных сервисах. Тогда вероятность коррозии уменьшается до нуля, а мотор опускается до уровня Евро‑3. Но о коррозии поршневой на двигателях MAN можно уже забыть. Двигателисты баварской компании потом стали применять и технологию SCR – ​впрыска в выпускную систему AdBlue. При нормах Евро‑5 в части двигателей MAN сочетаются две технологии: SCR и EGR, а также применяется сажевый фильтр. Однако есть и моторы с полностью «мочевинной» нейтрализацией – ​именно в таком исполнении поступают в Россию тягачи MAN TGX Евро‑5. По сравнению с рециркуляцией EGR, технология SCR менее критична к повышенному содержанию серы в дизтопливе: уменьшаются требования к качеству моторного масла, увеличивается периодичность его замены. Обычно расход мочевины составляет 3-4 % от расхода топлива. При использовании технологии SCR удельный расход солярки уменьшится до 2 % на наиболее ходовых режимах работы двигателя – ​в диапазоне максимального крутящего моменте.
А тем российским перевозчикам, которые работают по Европе, при обновлении автопарка придется приобретать MAN TGX уже с двигателями Евро‑6. В них тоже сочетаются две технологии: SCR и EGR, плюс применяется сажевый фильтр. Причем рециркуляция у MAN Евро‑6 очень прогрессивная: на всех моторах под нее теперь применяется
двухступенчатый турбонаддув, который раньше использовался только на четырехцилиндровых двигателях D 08. Теперь на моторах D 2066 и D 2676 ставят две турбины без электронного управления, но сделано это не только для получения хорошей «полки» крутящего момента начиная «с низов». Для уменьшения окислов азота плотно утрамбованный воздух выгодно подавать в цилиндры двигателя максимально охлажденным. Поэтому после каждой турбины сжатый ей воздух охлаждается не в обычном теплообменнике типа «воздух-воздух», который ставят перед радиатором, а в жидкостном теплообменнике с циркулирующим антифризом из системы охлаждения двигателя. Такой теплообменник конструктивно схож с водомасляным, а лишняя теплота отводится основным радиатором двигателя. Один из теплообменников на двигателях D 2066 и D 2676 расположили на правой стороне блока мотора, а второй – ​снизу, на месте передней части масляного поддона картера, для подвода воздуха на левую сторону двигателя. Там наддувочный воздух, выходящий из второго теплообменника, поступает во впускной коллектор, а из него – ​в цилиндры двигателя.

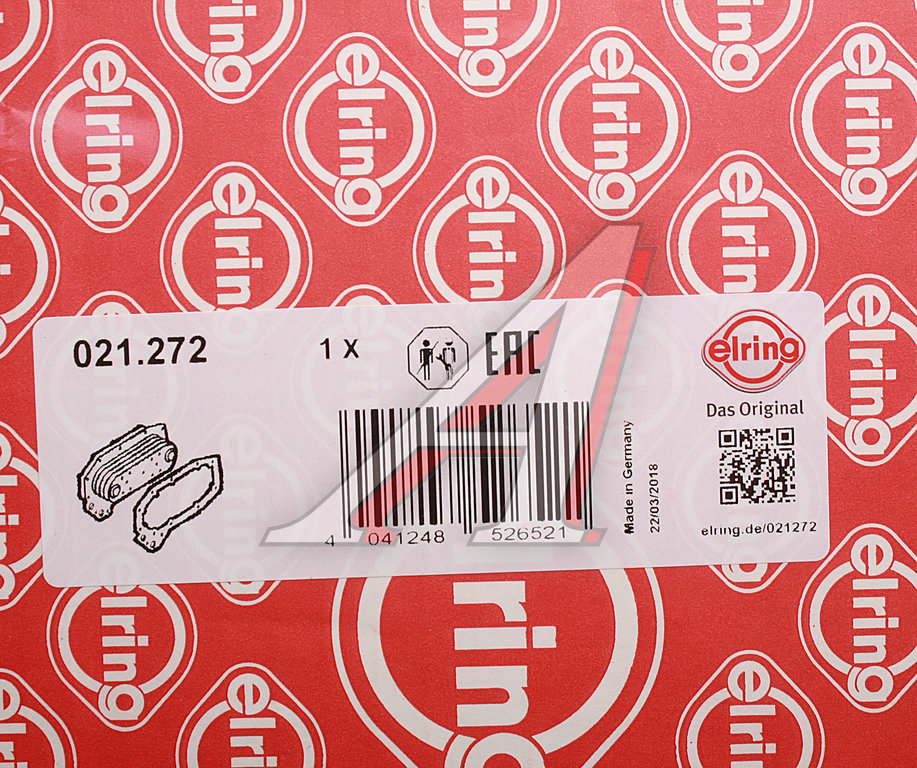

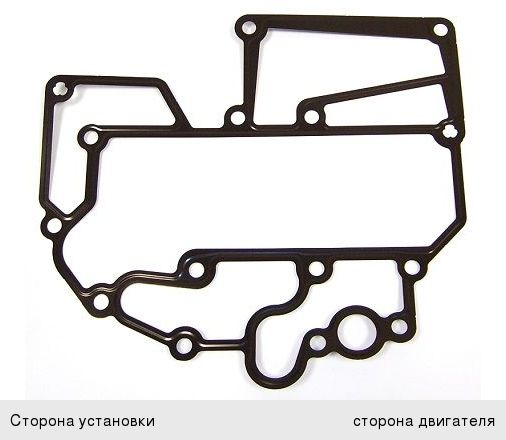

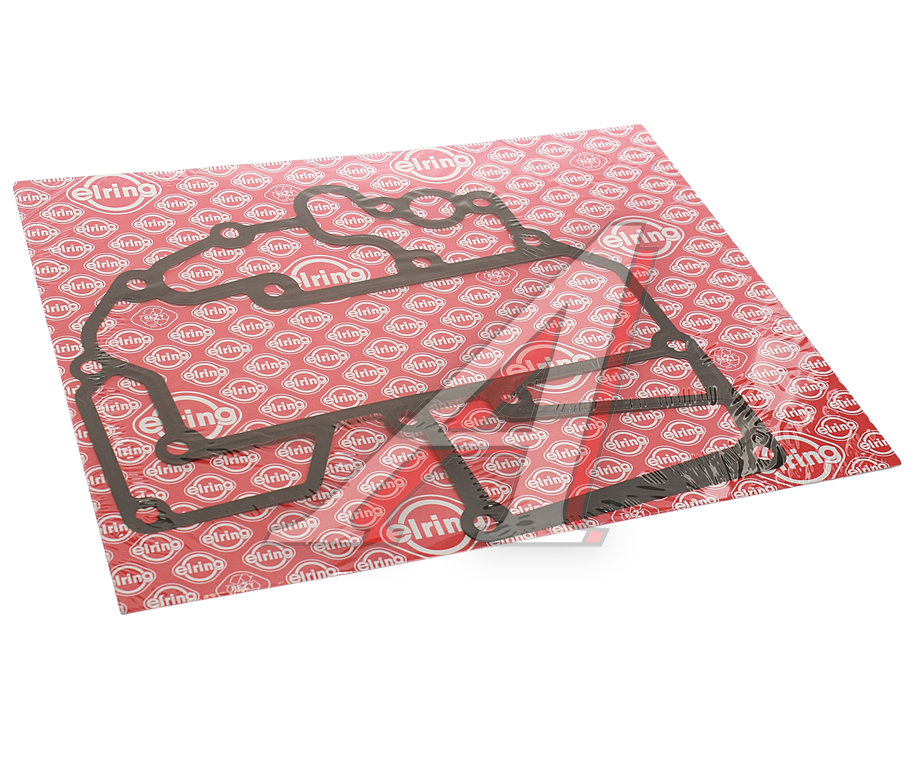

Прокладка MAN дв.D2066, D2676 масляного теплообменника ELRING

Артикул: 021.272

ELRING

• Шайбы;
• Ремкомплекты форсунок и их части;
• Ремкомплекты турбокомпрессоров;
• Кольца;
• Колпачки маслосъемные;
• Уплотнительные кольца гильзы;
• Болты ГБЦ;
• Сальники;
• Прокладки ГБЦ двигателя и их комплекты;
• Прокладки, кроме прокладок головки двигателя.
