Что такое отстойник у дизельных двигателей

Топливный фильтр для дизельного двигателя

Топливный фильтр необходим для качественного очищения топлива и бензина от разных примесей и воды. Это защищает топливную аппаратуру от износа и поломки. Выйти из строя из-за применения грязного топлива могут разные детали двигателя, в частности, насосы, форсунки, регуляторы давления.

Современные дизельные двигатели имеют сложную конструкцию, которая отличается также высокой точностью. Это предъявляет повышенные требования к качеству самого дизельного топлива. Многие дизельные двигатели нуждаются в улавливании загрязнений размером до 5 микрон. Также очень важно убирать влагу из топлива, поскольку она вызывает эрозию форсунок и остальных деталей топливной аппаратуры, изготовленных из металла.

В системе двигателя имеются специальные топливные фильтры, которые соответствуют определенным требованиям. Их эффективность должна составлять не менее 90%, поэтому чаще всего в двигателях применяется целая система очистки из нескольких фильтров.

Виды фильтров

Фильтрация топлива в дизельных двигателях выполняется в несколько этапов. Эта система очистки включает в себя сетку топливозаборника, фильтр-отстойник, фильтры, которые предназначаются для проведения грубого и тонкого очищения дизельного топлива. Благодаря использованию топливных фильтров можно очищать солярку от различных загрязнений и примесей.

Существует 2 основных вида фильтров для дизельных двигателей:

  • сборные фильтры, в которых можно производить замену фильтрующих элементов;
  • неразборные фильтры.

Разборные фильтры содержат сеточки из латуни и элементы из керамики в разборном корпусе. Эти модели можно очищать и промывать, что позволяет использовать их многократно. Но данные фильтры имеют довольно высокую стоимость.

В неразборных фильтрах в корпусе имеется специальный фильтрующий элемент. Эти модели фактически являются одноразовыми, что делает их негодными к употреблению после засорения. Такие фильтры после окончания эксплуатации просто придется выбросить.

Для обеспечения качественной фильтрации топлива используются специальные фильтры. Существуют фильтры грубой очистки, которые выполняют предварительную обработку и очистку топлива. Имеются также фильтры тонкой очистки, которые проводят ее в окончательном варианте. В дизельных двигателях дополнительно устанавливается сепарирующее устройство. Фильтр грубой очистки размещают обычно перед насосом, подающим топливо. Второй вид фильтров размещают перед топливными насосами, находящимися под высоким давлением. Фильтры для выполнения тонкой очистки могут быть частями топливного насоса или находиться в топливной магистрали.

Фильтр дизельного топлива грубой очистки

Этот фильтр приспособлен для удерживания различных механических примесей, например, песка, нерастворимых масел, ржавчины, лаков, мелких частиц металла. Он эффективно работает с примесями, размер которых больше 0,05 мм. Этот вид фильтров собирается из отформованных пластин, изготовленных из латуни. Они снабжаются тонкими калиброванными щелями, которые не пропускают крупные загрязнения. Но при этом топливо проходит безо всяких препятствий.

Некоторые модели фильтров имеют вид стакана с намотанной на него проволокой из латуни. Между витками проволоки имеется зазор, который составляет 0,07 мм. Эти фильтры называются проволочно-щелевыми. В результате разрежения, которое вызывается топливопрокачивающим насосом, топливо проходит через щели. Все механические примеси, которые больше размера щели, задерживаются на стакане. Грязь со стакана можно легко смыть во время обычного техобслуживания автомобиля.

Данный фильтр позволяет не только отфильтровать различные примеси, но и не допустить проникновения воды в систему автомобиля. В топливе для дизельных двигателей содержится достаточно большое количество влаги. Фильтр позволяет удерживать воду, которая оседает постепенно на дне, так как ее вес больше по сравнению с весом солярки. Также это устройство имеет специальный датчик, который проводит измерение количества воды и предупреждает об этом водителя.

Кроме того, данный фильтр позволяет не допустить попадания в топливную систему парафина, который имеется в дизельном топливе. Он может забить двигатель, так как при низких температурах парафин превращается в кристаллы. Для очищения топлива от парафина фильтры оснащены элементом подогрева, в частности, шторой из бумаги, которая проводит ток.

Фильтр дизельного топлива тонкой очистки


Для двигателя автомобиля очень опасны также мелкие механические примеси, которые имеют размер не более 60 мкм. Они могут существенно навредить мотору. Эффективно очистить топливо помогает фильтр тонкой очистки. Он изготавливается из стали, а также из очень прочной пластмассы и может выдерживать большое давление в системе.

Фильтр тонкой очистки располагает 4 секциями, которые закрыты колпаками и находятся в корпусе. В центре секции располагается стержень, на который надет элемент в виде стакана. Внутри него находится фильтровальная бумага. Благодаря ее гофрированной поверхности можно увеличить площадь контакта фильтра с топливом. Наличие каркаса из картона позволяет предохранить бумагу от повреждений. После поступления топлива в фильтр благодаря отверстиям в каркасе оно попадает на бумагу. Этот элемент способен отфильтровать частицы размером до 4 мкм. Прохождение дизельного топлива из фильтра также осуществляется через гофрированную бумагу, но ее нужно периодически менять.

Самым лучшим будет расположение фильтра перед бензонасосом, так как здесь имеется низкое давление, поэтому можно избежать протечек. Кроме того, это хорошо отражается на работе бензонасоса, поскольку он производит перекачку качественно очищенного топлива.

Читать еще:  Блок управления двигателем рено логан неисправности

Выбирая фильтр для выполнения тонкой очистки, лучше присмотреться к моделям, имеющим прозрачный корпус. В этом случае можно всегда держать устройство под контролем.

Благодаря качественной фильтрации обеспечивается длительная и бесперебойная работа двигателя.

Тесты топливных фильтров

Топ 10 производителей топливных фильтров:

  1. ASAM-SA
  2. BluePrint
  3. Bosch
  4. Febi
  5. Federal Mogul
  6. Filtron
  7. Hans Pries
  8. InterParts
  9. JapanParts
  10. Mahle

Чтобы эффективно очистить дизельное топливо, нужно применять качественные фильтры. При применении низкокачественных устройств в топливо будут попадать мелкие примеси, а фильтры будут иметь низкую поглощающую способность. Вполне возможен полный выход фильтра из строя. В результате в систему впрыска может попасть неочищенное топливо, что означает потерю мощности и приводит к выводу двигателя из строя.

Тесты топливных фильтров можно условно разделить на два типа:

  • испытание функциональности фильтра;
  • испытания узла.

В первом случае выполняется проверка степени сепарации топлива, степени отделения воды из дизельного топлива, которая находится в состоянии эмульсии. Также выясняется долговечность изделия. Во втором варианте испытаний проверяется чистота фильтра, его герметичность, устойчивость к пульсации и перепаду давления в системе. Все испытания проводятся в соответствии с принятыми стандартами. В ходе проведения испытаний для определения степени сепарации производится автоматический подсчет частиц примесей.

По стандарту ISO 4020 срок службы фильтра и степень сепарации определяется с помощью гравиметрического способа в один проход. В ближайшем будущем планируются многопроходные испытания, которые производят подсчет частиц в реальном времени. Это позволит выяснить степень сепарации для 16 классов частиц в пределах одного теста. Для испытаний берется пыль средних размеров, то есть самые распространенные минеральные частицы загрязнений.

Фильтр-отстойник грубой очистки топлива, для дизеля

Как то на сайте СТО»КОВШ» увидел статью фильтрах грубой очистки, где узнал следующее…
Чтобы снизить загрязненность и обводненность дизельного топлива, его очищают путем длительного отстаивания в хранилищах, а также фильтруют на раздаточных колонках и непосредственно в автомобилях. Причем в автомобильных системах питания предусмотрена многоступенчатая очистка: предварительная — в топливном баке, грубая — в фильтрах грубой очистки и окончательная — в фильтрах тонкой очистки.

Очистка топлива в баке осуществляется уже в момент заправки— с помощью сетчатого фильтра заливной горловины, размер ячеек которого составляет около 0,5 мм.
На выходе с бака топливо должно попадать в фильтр-отстойник, а после — в подкачивающий насос и фильтр тонкой очистки.

Так, в этой схеме на линии всасывания устанавливаются фильтры с сетчатым фильтрующим элементом, имеющим малое гидравлическое сопротивление и способным задерживать только крупные частицы и воду. На линии низкого давления располагаются последовательно подогрев солярки (в зимнее время рекомендуем установить подогрев топлива перед фильтром грубой очистки!) и фильтра тонкой очистки с фильтрующими элементами соответственно из войлока или подобного ему материала и бумаги (соответственной степени фильтрации, зависящей от конструкции топливной аппаратуры).

Но в большинстве, на автомобилях не стоят фильтра грубой очистки для отсечки крупных частичек грязи, которые выводят из строя подкачивающий насос.Ведь со временем абразив выводит из строя подкачивающий насос. На современных грузовых автомобилях подкачивающие насосы стоят шестерёнчатые и абразивный износ подкачивающего насоса приводит к тому что перестаёт создаваться давление подкачки в режиме запуска.

На СТО «КОВШ» предлагают устанавливать фильтр с прозрачным отстойником, позволяющим контролировать качество топлива и наличие воды.

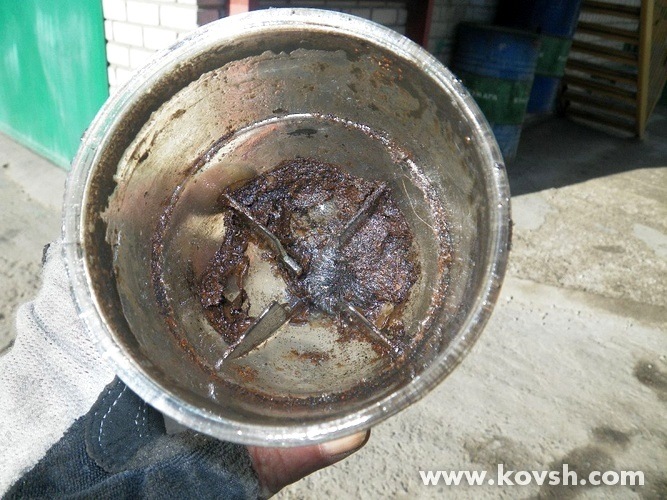

Топливо попадает сразу на дно отстойника, железные примеси улавливаются магнитом, находящимся на дне. Поднимаясь вверх, топливо проходит через сетку, оставляя на ней частички грязи величиной >50/100/150 мк (в зависимости от картриджа). По мере загрязнения необходимо откручивать пробку внизу отстойника для слива грязного топлива. При полном загрязнении фильтр разбирается и чистится, сеточка продувается сжатым воздухом или меняется.

Мне на дизелёк 2,3 л. подходит вот такой фильтр-отстойник

Высота фильтра в сборе 180 мм. Устанавливается перед топливными фильтрами тонкой очистки, подкачивающими насосами, для грубой очистки и оценки качества топлива, через прозрачный стакан. Пропускная способность до 250л/час.
Преимущества: грязь попадает на дно отстойника, на котором находиться магнит, улавливающий металлические примеси, внизу краник для слива отстоя, посередине установлена сетка 150мк для удержания крупных частиц.

Но выложить за него 39 €, я не решился. Дороговато для авто «в возрасте»…
И вот недавно, в гараже у приятеля увидел очень ценную вещь :

К приятелю данный фильтр-отстойник попал давно и пылился без надобности.
Для чего эта вещь он не знал. И если бы не статья в интернете, я тоже бы не знал для чего служит данная «прозрачная колба». Увидя мой истинный интерес к этой «вещице», приятель на День защи́тника Оте́чества сделал мне отличный подарок, в виде того самого фильтра-отстойника.
Но, как говорится: ДОЛГ ПЛАТЕЖОМ КРАСЕН, и мы с радостью отметили праздник ящиком Stella Artois.

Фильтры-отстойники грубой очистки топлива

Оцените фильтры в нашем магазине:

Читать еще:  Что значит кованый двигатель

Чтобы снизить загрязненность и обводненность дизельного топлива, его очищают путем длительного отстаивания в хранилищах, а также фильтруют на раздаточных колонках и непосредственно в автомобилях. Причем в автомобильных системах питания предусмотрена многоступенчатая очистка: предварительная — в топливном баке, грубая — в фильтрах грубой очистки и окончательная — в фильтрах тонкой очистки.

Очистка топлива в баке осуществляется уже в момент заправки — с помощью сетчатого фильтра заливной горловины, размер ячеек которого составляет около 0,5 мм. Для защиты внутренней полости бака от пыли при его «дыхании» в крышках заливных горловин помещаются различные фильтрующие набивки. Целью очистки могут служить, кроме того, разделительные перегородки в баках с зоной отстоя со сливным краником в нижней части бака. На выходе с бака топливо должно попадать в фильтр-отстойник, а после — в подкачивающий насос и фильтр тонкой очистки.

Фильтр грубой очистки топлива ФГО-5

Так, в этой схеме на линии всасывания устанавливаются фильтры с сетчатым фильтрующим элементом, имеющим малое гидравлическое сопротивление и способным задерживать только крупные частицы и воду. На линии низкого давления располагаются последовательно подогрев солярки (в зимнее время рекомендуем установить подогрев топлива перед фильтром грубой очистки) и фильтры тонкой очистки с фильтрующими элементами, соответственно, из войлока или подобного ему материала и бумаги (соответствующей степени фильтрации, зависящей от конструкции топливной аппаратуры).

Но в большинстве случаев, на автомобилях не установлены фильтры грубой очистки, а если и установлены, то чисто символически (рис. 1) , для отсечки крупных частичек грязи, чтобы мгновенно не вывести из строя подкачивающий насос. Со временем же абразив, всё-таки, выводит из строя подкачивающий насос.

На современных грузовых автомобилях устанавливают шестерёночные подкачивающие насосы, капризные к износу (Рис. 2) , перестающие создавать давление подкачки в режиме запуска.

Мы устанавливаем фильтры с прозрачным отстойником, позволяющим контролировать качество топлива и наличие воды. Топливо попадает сразу на дно отстойника, железные примеси улавливаются магнитом, находящимся на дне. Поднимаясь вверх, топливо проходит через сетку, оставляя на ней частички грязи величиной > 50/100/150 мкм (в зависимости от картриджа). По мере загрязнения необходимо откручивать пробку внизу отстойника для слива грязного топлива. При полном загрязнении, фильтр разбирается и чистится, сеточка продувается сжатым воздухом или меняется.

Для двигателей с объёмом двигателя более 10 литров устанавливаем ФГО-5 с пропускной способностью 300 л/час.

СТО «КОВШ». Управляй надёжным!

Рис. 1 — Штатный фильтр грубой очистки «для отмазки»

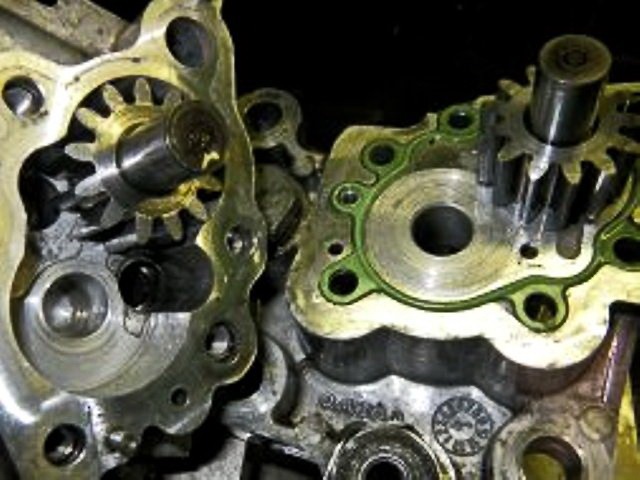

Рис. 2 — Абразивный износ подкачивающего насоса

Виды топливных фильтров для дизельных двигателей и их функции

Топливная аппаратура дизельного двигателя очень чувствительна к загрязнениям. Всю работу по очистке берут на себя топливные фильтры для дизельных двигателей. До попадания непосредственно в камеры сгорания дизтопливо проходит 3 этапа очистки: предварительную фильтрацию в топливном баке, этапы «грубой» и «тонкой» очистки.

Проблемы, которые решают дизельные топливные фильтры

Основной задачей таких фильтров является предотвращение проникновения абразивных примесей и смол, образующихся из-за химических реакций, в топливную магистраль и камеры сгорания. Из-за большого содержания влаги в дизтопливе, в отличие от бензина, дизельные топливные фильтры должны конденсировать воду и в большом объёме удалять её из аппаратуры подачи горючего.

Вместе с тем в дизельном топливе отмечается высокое содержание парафинов, которые кристаллизуются при отрицательных температурах. Попадание таких частиц в двигатель зачастую становится опасным для него. Лучшим способом борьбы с данной проблемой является использование фильтров с подогревом.

В случае если топливный фильтр для дизельного двигателя уже забит парафином, необходимо его заменить.

Этапы очистки дизтоплива и виды фильтров

Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.

Но благодаря ему отсеивается большая часть крупных элементов — продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.

В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.

А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).

Читать еще:  Что значит твин двигатель

У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.

Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95% воды и примесей из дизельного топлива.

Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.

Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.

Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.

В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.

Наличие отстоя и конденсата рекомендуется проверять ежедневно. В холодное время года такую проверку лучше делать после каждой поездки. Срок службы фильтрующего элемента не превышает 15-30 тыс. км.

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.

Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.

Зачастую замена только этого элемента регламентирована производителем. Из-за этого частой ошибкой становится игнорирование необходимости обслуживания остальных фильтрующих элементов.

Выбор топливного фильтра

Перед выбором любого топливного фильтра для дизельных двигателей следует учесть конструктивные особенности вашего автомобиля. Ни в коем случае нельзя использовать бензиновый топливный фильтр! Он не сможет предотвратить попадание воды и парафинов в двигатель.

Большинство современных дизельных легковых автомобилей зарубежного производства оборудованы только фильтром «тонкой» очистки. В таком случае нельзя ограничиваться только соблюдением регламента. Необходимо оборудовать автомобиль дополнительным звеном очистки топлива. Идеальным вариантом станет установка фильтра-сепаратора с подогревом.

Вот основные характеристики, на которые следует обратить внимание при его выборе: пропускная способность, мощность нагревательного элемента, качество фильтрации, допустимое давление и габариты изделия. Для нормальной эксплуатации транспортного средства все эти параметры должны соответствовать особенностям системы питания двигателя.

Так, пропускная способность для двигателей с топливными насосами высокого давления (ТНВД) находится в пределах от 20 до 50 л/ч (в редких случаях до 60 л/ч). А с системами Common Rail и насос-форсунками — от 40 до 80 л/ч.

То же относится и к качеству фильтрации для двигателей с ТНВД, достаточным значением, будет 10-30 мкм, а для Common Rail данный параметр не должен быть хуже 2-5 мкм. Для создания центробежного эффекта и качественной фильтрации для автомобилей с малым расходом топлива следует выбирать фильтры небольшого объёма, а при большом расходе — наоборот.

Определившись с типом фильтров, стоит обратить внимание на их качество. В настоящее время рынок переполнен всевозможными предложениями. При заявленных схожих характеристиках цена может отличаться в 10 раз. Но не стоит поддаваться соблазну этой дешевизны.

Самым лучшим вариантом будет использовать оригинальные компоненты, но если такой возможности нет, стоит обратить внимание на зарекомендовавшие себя бренды: Mann, Knecht, OE, Bosch и пр. Часто такие крупные компании являются поставщиками оригинальных комплектующих. Чем выше стоимость фильтра, тем лучше степень его фильтрации.

Замена топливного фильтра

Данная процедура требует определённых навыков и опыта. Технология замены элементов отличается у разных моделей автомобилей. Важно ознакомиться с ней до проведения каких-либо работ. Строгое соблюдение технологии замены гарантирует вам исправную работу двигателя в дальнейшем.

При должной сноровке такую процедуру можно выполнить и самостоятельно. Для этого необходимо извлечь фильтрующий элемент, удалить мусор и воду из корпуса и избавиться от воздуха в системе питания. Если вы не знаете, как выполнить данные действия, обратитесь в сервис.
