Что такое двигатель 1 5 mpfi

Ремонт двигателя Опель. Двигатель a16d3

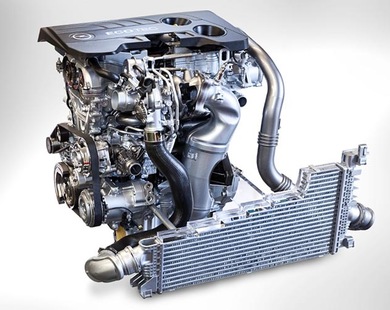

Ремонт двигателя Опель A16XHT

Устанавливается на Opel Insignia Opel Astra с 2013 года.

Материал блока цилиндров – чугунСистема питания – инжекторТип – рядныйКоличество цилиндров – 4Клапанов на цилиндр – 4Ход поршня – 81,5 ммДиаметр цилиндра – 79 ммСтепень сжатия – 10,5Объем двигателя – 1598 см. куб.Мощность двигателя – 170(200*) л.с. /6000 (5500*) об.минКрутящий момент – 260(280*) Нм/1650-3200 (3500*) об.минТопливо – 95/98Экологические нормы – Евро 5Расход топлива — город 9,2 л. | трасса 5,4 л. | смешанн. 6,8 л/100 кмРесурс SIDI 1.6 A16XHT:По данным завода – 250 тыс.км

GM ушел а проблемы остались ! Как гласила реклама призывающая к приобретению Опеля Инсигнии «это лучшее что у нас есть». Для людей занимающихся ремонтом и обслуживанием автомобилей GM не секрет, что автомобили этой марки имеют массу конструктивных недостатков. Качество продукции данного бренда находится на грани. Примечательно то, что производитель прекрасно о них знает но ничего изменять не собирается. Да и зачем? Автомобили продаются а стоимость запасных частей полностью перекрывает затраты на гарантийный ремонт.Имеем Opel Insignia двигатель A16XHT 2014гв. пробег 48000 км. Для тех кто не в курсе, это мотор последнего поколения с непосредственным впрыском объемом 1,6 литра и турбонаддувом. Владелец пожаловался на неустойчивую работу ДВС и горящий индикатор ЧЕК. После прочтения кодов обнаружен код DTS р0300.(пропуски зажигания).В данной модификации ДВС, применены раздельные катушки зажигания а не единый модуль, как на предшественнике. Но производитель счел не нужным помогать механикам при ремонте, идентифицировать какая катушка не работает. Поэтому по компьютеру понять не возможно. Но нас это не останавливает, сделать верный диагноз. После недолгих манипуляций становится понятно, что свечи и катушки не причем, все работает. Проверяем компрессию. Замер показал, что в первом цилиндре компрессия 8 атм. Следующий шаг это принятие решения по поиску механической неисправности. Владелец в ШОКЕ. У меня лучшее что есть у Опеля… а вы тут мне предлагаете мотор разобрать…Ну дальше рутина . Разбираем мотор. Находим лопнувшую перегородку на поршне первого цилиндра, задиры на гильзе цилиндра, поврежденные вкладыши третьего шатуна, растянутую на зуб хваленую цепь ГРМ, забитые распылители топливных форсунок. Не хило для пробега 48000 ? В общем перед нами очередной современный мотор GM. Меняем вышедшие из строя детали и о чудо двигатель заработал как надо чек погас. Счастливый владелец с радостью расстался с денежными знаками и уехал с мыслью, что он просто не везучий человек. Капитальный ремонт двигателя опель может подождать.

Автомастерская выполняет все виды диагностики и ремонта двигателей Opel Insignia Opel Astra

любых модификаций.

За качество отвечаем

Консультация Шеф — Механика

4.4. Дизельные двигатели 16D и 16DА

Четырехцилиндровый, четырехтактный двигатель, с одним распределительным валом верхнего расположения, не прямым впрыском и компрессионным воспламенением

Что такое двигатель 1 5 mpfi

Audi 80. Системы впрыска MPI и MPFI

Cхема подробно показывает систему зажигания и впрыска на примере системы MPFI с датчиком давления во впускном коллекторе. На левой стороне расположены датчики и сенсоры, влияющие на поведение блока управления. Справа представлены компоненты систем зажигания и впрыска, которым блок управления посылает свои команды.

Cистема впрыска MPI/MPFI с т.з. подачи топлива

Электроника помогает немного сдерживать «аппетиты» двигателя даже наиболее мощной версии Audi 80. Однако, при более чем вероятном расходе топлива свыше 12 л на 100 км не всегда можно быть вполне убежденным, что это благое намерение выполняется. Но все же следует, что высокая мощность двигателя оправдывает эту надбавку за высокие скоростные качества автомобиля.

2,8-литровый двигатель снабжен системой впрыска с обозначением MPI. За этим сокращением скрываются английские слова Multi Point Injection – по-русски «многоточечный впрыск». (Отличительный признак системы впрыска MPI – это расходомер воздуха в рукаве воздухозаборника сзади справа в моторном отсеке).

Почти идентичная система впрыска 2,6-литрового двигателя названа MPFI фактически только для их различения. Это сокращение в свою очередь расшифровывается как Multi Point Fuel Injection – то есть по-русски «многоточечный впрыск топлива». (Отличительный признак системы – отсутствие воздухомера).

Технический различительный признак этих обеих систем – это способ измерения количества (либо массы) поступающего воздуха:

• MPI применяет для этого термоанемометрический воздухомер с нагреваемой нитью.
• MPFI применяет для этого датчик давления в выпускном коллекторе (встроен в прибор управления и связан с выпускным коллектором соединительным шлангом), а также датчик температуры поступающего воздуха (в выпускном коллекторе).

• MPI/MPFI – это очень сложная система впрыска, блок управления которой дополнительно включает в себя и электронную систему зажигания.
• Блок управления системы впрыска MPI/MPFI полностью пригоден к диагностике. Это означает, что возникающие во время эксплуатации неполадки записываются в памяти накопителя неисправностей, которая стирается только после отключения аккумуляторной батареи.
• Особенность – запоминание даже кратковременных неполадок. Из практики известно, что это именно те дефекты, которые чрезвычайно трудно обнаружить.
• После 50 запусков двигателя неполадка, возникшая только один раз, стирается из памяти накопителя неисправностей.

Для лучшего понимания общего функционирования этой системы впрыска необходимо сначала познакомиться с отдельными задачами составных элементов.

Между поступающей (от различных датчиков) информацией и впрыскными форсунками находится блок управления. Он позволяет двигателю, в зависимости от действующих условий нагрузки и температуры, получать точно определенное количество топлива. Для достижения этого блок управления варьирует продолжительность открытия форсунок с электромагнитным приводом. Поскольку давление в системе подачи топлива постоянно остается практически неизменным, количество впрыскиваемого топлива может регулироваться только посредством изменения продолжительности впрыска. Откуда блок управления получает информацию, согласно которой он устанавливает эту продолжительность впрыска? За это отвечают различные датчики:

• Только 2,8-литровый двигатель с системой впрыска MPI: расходомер воздуха; он выдает информацию о количестве поступившего воздуха.
• Только 2,6-литровый двигатель с системой впрыска MPFI: датчик температуры в выпускном коллекторе; он сообщает в сочетании с датчиком давления во впускном коллекторе (в блоке управления) величину количества/массы поступившего воздуха.
• Датчик температуры охлаждающей жидкости; он сообщает величину температуры двигателя.
• Потенциометр дроссельной заслонки; он сообщает информацию о нагрузке на двигатель.
• Датчик частоты оборотов; он передает сигнал о частоте вращения для системы зажигания/впрыска MPI/МPFI.
• Датчик момента зажигания; он сообщает о положении коленчатого вала. Так блок управления узнает, какой цилиндр на очереди для зажигания либо впрыска.
• Сигнал пуска поступает с клеммы 50 (замка-выключателя зажигания и стартера).
• Лямбда-зонды сообщают, правилен ли состав смеси.
• Другие показатели поступают от датчиков детонационного сгорания, от трансмиссии, от тахометра, даже от кондиционера.

Во впускном коллекторе каждого цилиндра двигателя находится по одной впрыскной форсунке. Они доставляют соответствующему цилиндру необходимое в данный момент количество топлива и одновременно обеспечивают тонкое распыление бензина.

Форсунки приводятся в движение электромагнитом. При этом игла распылителя приподнимается со своего седла примерно на 0,1 мм – топливо может поступать. Интересным является то обстоятельство, что управление каждой отдельной впрыскной форсунки происходит точно в такт впрыска. Что означает, что у впрыскиваемого топлива даже нет времени конденсироваться на стенках впускного коллектора (нет потерь топлива).

Он предназначен для равномерного снабжения топливом всех впрыскных форсунок. Кроме того, распределитель топлива действует и как накопитель топлива, тем самым предотвращая перепады давления. Очень интересна U-образная форма трубы, позволяющая подвод топлива ко всем шести форсункам.

Регулятор давления подачи топлива

Он расположен сзади справа на распределителе топлива и должен – согласно своему имени – поддерживать постоянный уровень давления в распределителе топлива. Осуществляется это посредством более или менее сильного оттока топлива назад в топливный бак по сливной магистрали. Если по сливной магистрали уходит больше топлива, то давление снижается; если меньше – давление повышается.

Через подсоединение вакуумного трубопровода к регулятору давления кроме того поступает информация о нагрузке на двигатель. При полной нагрузке регулятор еще больше увеличивает давление. Благодаря этому впрыскивается больше топлива, необходимого двигателю для достижения максимальной мощности.

Топливный насос и реле

Более подробно об электромагнитном топливном насосе, реле топливного насоса и прочих реле MPI/MPFI вы узнаете в главе Топливный бак и топливный насос.

На пути потока всасываемого воздуха находится проволока, подогреваемая электрически. В зависимости от впущенного количества воздушный поток изменяется, что приводит к более или менее сильному охлаждению упомянутой проволоки. Изменение температуры приводит к изменению электрического сопротивления проволоки, которое измеряется блоком управления.

Датчик давления во впускном коллекторе

Датчик давления во впускном коллекторе находится в блоке управления MPFI. Соединение между впускным коллектором и датчиком представляет собой тонкий шланг. Давление во впускном коллекторе является для блока управления главным видом информации для расчета нагрузки двигателя. Оно влияет на продолжительность впрыска и момент зажигания.

Датчик температуры впускного воздуха

Датчик температуры впускного воздуха ввинчен во впускном канале третьего цилиндра (сзади справа). В дополнение к датчику давления во впускном коллекторе он служит для блока управления источником инофрмации для расчета нагрузки на двигатель. При высокой температуре впускного воздуха (что равноценно низкой плотности воздуха) необходимо, например, сократить продолжительность впрыска и немного сдвинуть момент зажигания в сторону «позже».

Корпус дроссельного узла

Там, где поток всасываемого воздуха попадает во впускной коллектор двигателя, в одном корпусе находятся две дроссельные заслонки. Меньшая из заслонок соединена посредством тросового привода с педалью акселератора. Она дозирует поток впускного воздуха в двигатель до положения половинной нагрузки. При дальнейшем нажатии на педаль акселератора рычаг тяги открывает вторую, большую заслонку, до тех пор, пока в положении полной нагрузки не оказываются полностью открытыми обе заслонки.

Потенциометр дроссельной заслонки

Потенциометр дроссельной заслонки приводится в действие валиком дроссельной заслонки. Потенциометр определяет положение дроссельной заслонки в данный момент времени и передает блоку управления эту информацию в форме электрического сопротивления. Блок управления нуждается в этой информации о нагрузке, к примеру, для регулирования частоты вращения в режиме холостого хода, выбора характеристики зажигания и расчета продолжительности впрыска.

Клапан стабилизации частоты холостого хода

Как уже понятно по названию, этот клапан постоянно обеспечивает константную частоту вращения вала двигателя в режиме холостого хода – все равно, является ли двигатель холодным или прогретым, включены или нет мощные потребители электроэнергии типа кондиционера.

При этом сам клапан – исполняющий орган. Центром регулирования является блок управления систем впрыска MPI либо MPFI. Он сравнивает частоту вращения в данный момент с нормативной и таким образом обеспечивает тонко согласованное открывание и закрывание регулирующего клапана для уравновешивания частоты вращения. При этом варьируется поперечное сечение дополнительного воздушного канала, проложенного в обход дроссельных заслонок. Когда канал открыт, впускается большее количество воздуха, тем самым расходомер воздуха либо датчик давления в выпускном коллекторе из-за увеличения количества воздуха «думает», что открыта дроссельная заслонка. Что в свою очередь дает основание системе впрыска увеличить количество поступающего топлива до необходимого.

Следует еще заметить, что в разных системах впрыска действуют разные клапаны для стабилизации частоты вращения: в системе впрыска MPI – плавно регулирующий; в системе впрыска MPFI – приводимый в действие так называемым шаговым двигателем. Этот последний регулирует открытие каналов в небольших, тонко отрегулированных ступенях.

Перечень неисправностей Системы впрыска MPI/MPFI

Двигатель 5A-FE

В 1987 году японский автогигант Toyota приступил к выпуску новой серии двигателей для легковых автомобилей, которая получила название «5А». Производство серии продолжалось до 1999 года. Двигатель Toyota 5A выпускался в трех модификациях: 5A-F, 5A-FE, 5A-FHE.

Новый двигатель 5A-FE имел газораспределительный механизм, предусматривавший по 4 клапана на цилиндр, по схеме DOHC, то есть двигатель, оснащенный двумя распределительными валами в головке блока Double OverHead Camshaft, где каждый распредвал приводит в движение свой ряд клапанов. При таком устройстве, один распределительный вал движет два впускных клапана, другой — два выпускных. Привод клапанов осуществляется, как правило, толкателями. Схема DOHC в двигателях серии Toyota 5А позволила значительно увеличить их мощность.

Второе поколение двигателей Toyota серии 5A

Усовершенствованной версией двигателя 5A-F стал двигатель 5A-FE второго поколения. Конструкторы Toyota основательно поработали над усовершенствованием системы впрыска топлива, в итоге, обновленную версию 5A-FE оснастили электронной инжекторной системой впрыска EFI — Electronic Fuel Injection.

Двигателями модификации toyota 5A-FE оснащались автомобили классов «C» и «D»:

Если говорить о качестве конструкции, то трудно найти более удачный мотор. При этом двигатель весьма ремонтопригоден и не доставляет владельцам автомобилей трудностей с приобретением запасных частей. Совместное японско-китайское предприятие Toyota и Tianjin FAW Xiali в КНР до сих пор производят этот двигатель для своих малолитражных автомобилей Vela и Weizhi.

Японские моторы в российских условиях

Многие владельцы Тойот с моторами 5A-FE сталкиваются с проблемой, проявляющейся в виде ощутимых провалов на средних оборотах двигателя. Это явление, по мнению специалистов, вызвано либо некачественным российским топливом, либо проблемами в системе питания и зажигания.

Тонкости ремонта и покупка контрактного мотора

Также в процессе эксплуатации моторов 5A-FE выявляются небольшие недостатки:

• двигатель имеет расположенность к высокому износу постелей распределительных валов;
• фиксированные поршневые пальцы;
• сложности иногда возникают с регулировкой зазоров во впускных клапанах.

Однако, капитальный ремонт 5A-FE — достаточно редкое явление.

При необходимости замены мотора целиком, на российском рынке сегодня можно без особых затруднений найти контрактный двигатель 5A-FE в очень неплохом состоянии и по приемлемой цене. Стоит пояснить, что контрактными принято называть двигатели, которые не эксплуатировались в России. Говоря о японских контрактных моторах, следует заметить, что в большинстве они имеют небольшой пробег и соблюдены все требования производителя в отношении технического обслуживания. Япония давно считается мировым лидером по быстроте обновления модельного ряда автомобилей. Таким образом, на авторазборки там попадает много автомобилей, двигатели которых имеют изрядный запас ресурсу эксплуатации.

Покупаю Kia Soul: какой мотор лучше — 1.6 или 2.0?

В тесте мы похвалили базовый двигатель Соула объемом 1,6 литра, чем сбили с толку читателя, почти решившегося на покупку двухлитровой версии. Возвращаемся к теме и подробнее рассказываем о мощности, экономичности, выгоде при покупке и в содержании.

На нашем рынке корейцы предлагают Soul с атмосферными моторами 1.6 MPI (123 л.с.) или 2.0 MPI (150 л.с.). Турбоверсия GT Line мощностью 200 л.с. с роботизированной коробкой не в счет — это штучный товар.

Как едет?

Если ты не светофорный гонщик, хватит базового мотора 1.6 (123 л.с.), особенно в варианте с механической коробкой. С автоматом такой Soul медленнее в разгоне до сотни на 0,8 с (12,0 с). Обе коробки — шестиступенчатые, надежные и удобные. Версия 2.0 продается только с автоматом и очевидно быстрее (10,2 с до 100 км/ч), но где реализовать потенциал двигателя? В городе, увешанном камерами, так много «лошадей» пригодятся разве чтобы потешить самолюбие. Но если часто ездишь по трассе, да еще и с полной загрузкой, то два литра предпочтительнее.

Какой экономичнее?

Оба двигателя переваривают 92‑й бензин. По данным производителя, двухлитровый чуть прожорливее: такая версия тратит на каждые 100 км пути на 0,6 л больше. Так что за 10 000 км базовая версия сэкономит 60 л бензина (2500 рублей). Невеликая сумма, которая размажется по годовому бюджету. В отличие от транспортного налога: в Москве за 1,6‑литровый Soul он составит 3075 рублей, а за двухлитровый — 5250 рублей.

Какой надежнее?

Младший мотор относится к семейству Gamma. Регулировку клапанов (гидрокомпенсаторов зазоров нет) нужно проводить каждые 90 000 км, однако опыт владельцев показывает, что потребность обычно возникает реже. У двухлитрового двигателя из серии Nu гидрокомпенсаторы предусмотрены — минус одна процедура на ТО.

Однако траты на первые десять ТО (а это 150 000 км пробега) почти равны: владельцу 1,6‑литровой машины с автоматом придется выложить 88 287 рублей, а покупателю двухлитровой — 86 783 рубля. Причина в том, что менять свечи зажигания на менее мощном Соуле нужно каждые 60 000 км против 150 000 км. Двухлитровому полагаются более долговечные иридиевые.

Оба двигателя с цепным приводом ГРМ. У 1,6‑литрового она легко прослужит 150 000–200 000 км при хорошем масле, своевременной его замене и спокойном стиле езды. У двухлитрового ресурс чуть меньше из-за больших динамических нагрузок, которые испытывает цепь. Но на общем фоне ресурс привода ГРМ весьма хорош. Итог — паритет.

Какой дешевле?

Базовый Soul 1.6 (от 1 029 900 рублей) на 230 000 рублей доступнее самого простого двухлитрового. Но по оснащению машины пересекаются лишь в комплектациях Luxe (от 1 219 900 рублей) и Prestige (от 1 359 900 рублей), причем в «Престиже» масса приятных опций: обогрев руля, дополнительный электрический отопитель салона, мультимедиа с 7‑дюймовым дисплеем, 17‑дюймовые колеса.

А кожаный салон, электрорегулировки передних кресел, крутая аудиосистема Harman Kardon с сабвуфером доступны в исполнениях Premium и Premium+ только со 150‑сильным ­мотором.
