Биполярный шаговый двигатель контроллер своими руками

Как сделать драйвер биполярного шагового двигателя ARDUINO

Недавно приобрел ARDUINO в Китае. Мыслей по изготовление различных устройств- море. Мигать светодиодом на плате очень быстро надоело, захотелось чего то более существенного. Конечно надо бы заказать набор но цена его несколько завышена и пришлось что то искать в интернете, что то придумывать самому. В итоге все равно заказал в том же Китае различные датчики, реле, индикаторы… Немного попозже пришел знаменитый индикатор 1602. С ним поучился работать, тоже довольно быстро освоился. Захотелось поуправлять шаговым двигателем от CD-DVD привода. Ждать с Востока посылку 1-2 месяца не захотелось и я решил попробовать сделать драйвер самостоятельно. Нашел вот такую схему включения биполярного шагового двигателя:

Схема включения биполярного шагового двигателя на микросхеме L293D

Микросхемы в нашей глуши я не нашел, или заказывать микросхемы в российских интернет-магазинах по стоимости 2-3 готовых драйверов за 1 микросхему. Микросхема представляет собой Н- мост из транзисторов. Кстати включать в мост надо или составные биполярные транзисторы (так называемые сборки Дарлингтона), или полевые транзисторы. Одиночным биполярным транзисторам нужна хорошая раскачка, которую контроллер дать не может, иначе получается очень высокое падение напряжение на транзисторе из за того что он открыться не может. Т.к. хороший товарищ занимается ремонтом компьютеров, то с полевиками проблем не возникло. Сначала хотел сделать на биполярниках- но получается в 2 раза больше транзисторов, что не совсем хорошо для габаритов драйвера, да и ток они выдержат гораздо меньший. Выпаяв около десятка полевых транзисторов и почитав на них даташиты я снова впал в уныние- в интернете есть схемы только на парах полевых транзисторов n- и p- типов. И ниодной схемы на транзисторах одного типа я просто не нашел. В компьютерах же используются транзисторы n- типа. Пришлось мудрить на макетной плате небольшой девайс на полевиках, попробовал управлять светодиодами, получилось и я решил собрать готовое устройство. Драйвер не нуждается в налаживании ибо налаживать здесь практически нечего. Единственная проблема возникла с программным обеспечением. Нашел даташит на похожий двигатель и по графикам работы выставил состояния выходов. После этого осталось только подобрать delay и все- устройство готово! Собственно схема замены микросхемы L293D.

Драйвер на полевых транзисторах n-типа

Данные транзисторов даны просто так- в мультисиме никак не смог их изменить. Я использовал транзисторы P60N03LDG в корпусе ТО-252 . В ней все довольно просто: при поступлении напряжения на один из входов U1 или U2 открываются 2 транзистора в верхнем и нижнем плече, причем крест- накрест. Таким образом переключается полярность напряжения на двигателе. А чтобы не подавалось напряжение сразу на 2 входа (это вызовет КЗ цепи питания) и использовал схему включения L293D. При таком включении NPN-транзистор не позволяет открывать сразу все 4 транзистора Н-моста. Кстати 1 двигатель будет управляться по 2 выходам Arduino, что крайне важно для экономии выходов и входов микроконтроллера. Еще условие- минусовой провод транзисторных ключей обязательно должен быть соединен с минусовым выводом платы управления. Питание подается на плату управления от Arduino, на ключи- от внешнего БП. Это позволяет подключить достаточно мощные двигатели. Все зависит от характеристик транзисторов. Итак для одного драйвера вам нужно 8 полевых транзисторов (P60N03LDG или любые другие n-канальные), любые 2 SMD-биполярных транзистора NPN (у меня стоят с маркировкой t04), smd-резисторы типоразмера 0805, и 4 такие же перемычки того же размера (на них написано 000 или просто 0). Все эти детали можно найти на старых и негодных материнских платах. Обязательно проверьте детали перед установкой.

Плата драйвера Arduino

Выкладываю плату в формате Layout6. Плата драйвера скачать. Замечу что у вас должен получится именно такой вид- надписи должны быть читабельными а не перевернутыми, учитывайте это при печати платы, детали ведь будут установлены со стороны дорожек. Разъемы тоже выпаиваем из материнки феном, отрезаем сколько по надо количеству пинов и впаиваем в нашу плату- так гораздо удобнее и надежнее нежели чем паять провода в плату. Разберемся с назначением выводов: выводы Out1 и Out2- подключение обмоток шагового двигателя, In1,2- вход от Arduino, ±5V- питание управления от Arduino (сделал двойной разъем т.к. подключать питание можно шлейфом сразу к нескольким блокам), 2 перемычки располагаются на другой стороне платы, по ним подается напряжение на ключи. Размер платы- 43х33мм. Кто желает- может еще больше минимизировать.

Разберемся с программным обеспечением для шагового двигателя. Для любого шагового двигателя необходимо найти даташит или, на худой конец, диаграмму его работы. Я нашел только диаграмму, она выглядит так:

Диаграмма работы шагового двигателя

Цифрами указаны номера шагов. Исходя из того что при переключении контроллером высокого уровня на низкий драйвер сам переключит нужные ключи, то пишем, например, состояния только для верхних графиков каждой обмотки. Первый шаг: первая обмотка- первый провод +(HIGH), другой автоматически переключится драйвером на минус (LOW), напоминаю что описываем по первому проводу каждой обмотки. Вторая обмотка: первый провод — (LOW), второй + (HIGH), второй провод переключится драйвером автоматически. Переходим к первому изменению графика. Это 2 шаг. Описываем состояние только первых проводов. 1 провод первой обмотки остался HIGH, 1 провод второй сменился с LOW на HIGH . Третий шаг- 1 провод первой обмотки сменился HIGH на LOW, 1 провод второй остался HIGH. Четвертый шаг: 1 провод первой обмотки остался LOW, 1 провод второй обмотки сменился с HIGH на LOW. Описывать можно с любого шага, главное сохранять последовательность. Чтобы двигатель вращался в другую сторону нужно просто сдвинуть в диаграмме значения любой обмотки на полцикла в любую сторону. Таким образом можно писать программное обеспечение для драйверов. Нужно лишь знать диаграмму и правильно описать ее состояние на выходные пины.

Теперь подключаем плату к Arduino, двигателю. Забрасываем такой скетч:

// подключаемся к 8,9 выводам arduino
int input1 = 8;
int input2 = 9;
int stepCount = 5; //задержка между шагами регулирует скорость двигателя

void setup()
<
pinMode(input1,OUTPUT);
pinMode(input2,OUTPUT);
>

void loop()
<
//1-ый шаг
digitalWrite(input1,LOW);
digitalWrite(input2,HIGH);
delay(stepCount);

//2-ой шаг
digitalWrite(input1,HIGH);
digitalWrite(input2,HIGH);
delay(stepCount);

//3-ий шаг
digitalWrite(input1,HIGH);
digitalWrite(input2,LOW);
delay(stepCount);

digitalWrite(input1,LOW);
digitalWrite(input2,LOW);
delay(stepCount);

Подаем питание на драйвер, меняем, если надо, выводы одной обмотки и думаем куда приспособить данный девайс (можно открывать по времени и температуре форточки в теплице, управлять жалюзи и многое другое). Обращаю внимание что двигатель будет крутиться без остановки по данному скетчу, если надо- загоните в цикл и крутите на требуемое значение или, что еще лучше, напишите библиотеку и подключайте ее напрямую. Конечно это не такой крутой драйвер как на микросхеме, но для экспериментов, пока идут нормальные драйверы из Китая, его более чем достаточно. Всем удачи и успехов в осваивании микроконтроллеров. Подробнее о микроконтроллерах ARDUINO читайте ЗДЕСЬ.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Контроллер биполярного шагового двигателя

Теория.

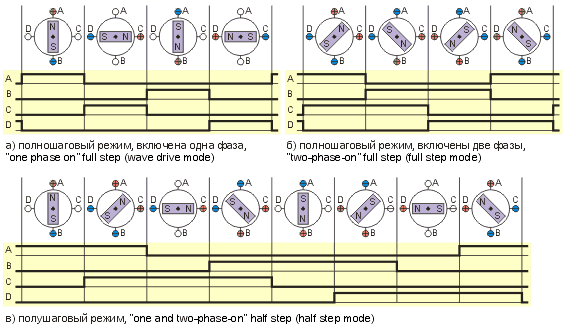

Управление биполярным шаговым двигателем (4 выхода) осуществляется последовательным переключением обмоток через двойной H-мост (H-мост коммутирует необходимые токи, которые не может выдать микроконтроллер, и позволяет использовать напряжение, отличное от 5В). В зависимости от вида последовательности переключений, существуют несколько режимов работы ШД: полношаговый, полушаговый и микрошаговый.

Полношаговый режим обеспечивает номинальное кол-во шагов ШД на оборот и 90% момента двигателя. Полушаговый — двойное кол-во шагов от номинального и меньший момент, нежели чем в полношаговом режиме. Wave drive обеспечивает 50% момента и полное кол-во шагов; не реализован из-за ненадобности, но возможен на железе контроллера. Микрошаговый в данном контроллере не применяется, так что предлагаем читателям ознакомиться с документацией самостоятельно.

Описание.

Контроллер предназначен для управления одним биполярным шаговым двигателем. Основа схемы — микроконтроллер ATMega8 (или Mega48/88/168, главное чтобы был корпус TQFP32 и достаточно памяти для прошивки), обеспечивающий логику работы и двойной H-мост L293B(КР1128КТ3А), который обеспечивает коммутацию обмоток двигателя. Согласно документации L293B в схему включены 8 диодов 1N4001, чтобы защитить микросхему от выбросов обратного напряжения.
Цель создания контроллера — управление ШД для разных радаров или других устройств, не требующих большого момента. Если нужен большой момент (и ток), следует прикрепить к H-мосту радиатор, а лучше вообще переразвести плату и использовать L298. В качестве радиатора в штатном режиме выступают две области меди слева сверху и справа снизу.
Для напряжения питания 5В впаивается диод Шоттки (1N5820, можно заменить практически на любой), для других напряжений — регулятор напряжения 78L05. Напряжение электролитического конденсатора на входе (C8) должно быть больше напряжения питания! Иначе он быстро скончается.
В качестве сенсора нуля может применять оптопары с floppy-дисководов (с 3,5″ опробованы), оптопары с мышей или просто оптопары а также любые другие сенсоры, дающие логическую 1 на отметке о нулевом положении.
Подтягивающие резисторы (R7, R8, R10) припаиваются только если очень нужно. По умолчанию, их роль выполняют встроенные в МК.

Электрические характеристики.

U_п (напряжение питания) = 5В(6.7В-35В).

I_макс. (максимальный потребляемый ток) = 1А.

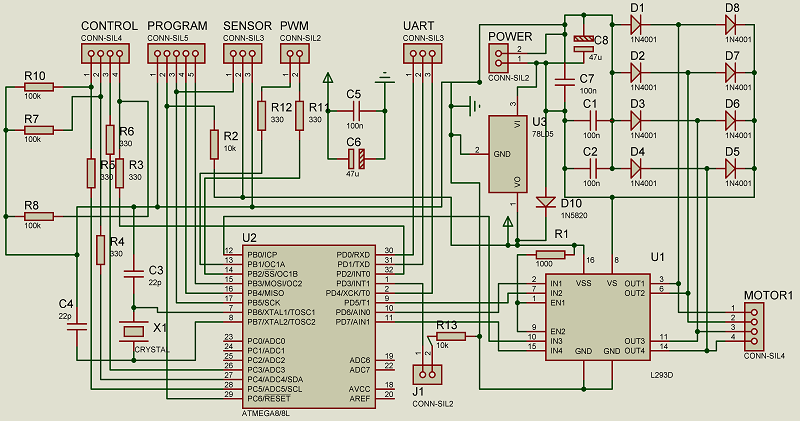

Принципиальная схема.

Описание разъемов.

Примечание №1: везде, где у разъемов важен порядок пинов, первый пин отмечен круглой контактной площадкой.
Примечание №2: Для защиты от кривых рук неправильного включения рекомендуются разъемы с ключом (WF, например).

CONTROL Разъем управления.

1. DIR — направление вращения двигателя. 0 — CW, 1 — CCW.
2. ZERO — перевести двигатель в нулевое положение. До остановки двигатель движется в направлении DIR.
3. ZERO_POS — выдаёт 1, когда двигатель находится в нулевом положении.
4. STEP — по восходящему фронту сигнала происходит шаг двигателя.

PROGRAM SPI Интерфейс для программирования.

1. GND.
2. RESET.
3. SCK.
4. MISO.
5. MOSI.

SENSOR Разъем сенсора нулевого положения.

1. SENSOR — линия сенсора, 1 — соотв. нулевому положению.
2. Vсс.
3. GND.

POWER Питание. Плюс предусмотрительно помечен плюсом.

J1 Джампер полношагового/полушагового режима. Когда джампер установлен — полношаговый режим.

MOTOR 1 Разъем мотора. Относительно линий мотора замечены следующие виды подключений (относительно контактов двигателя): 1234 (шаговики с принтеров Epson) 1324 (c CDROMов). В зависимости от того, как воткнуть (1234 или 4321) меняется направления вращения. Если ШД дергается туда-сюда, не двигаясь, или дергается туда-сюда при движении, значит, мотор включен неправильно.

UART и PWM Пока не используются => распаивать их не надо. Вообще, через PWM и ближний пин разъема программатора можно вывести ШИМ или какой-то сигнал с waveform генератора МК (36КГц например), что полезно для создания радара на базе железа контроллера. UART тоже можно использовать. Но в прошивке этого нету, поэтому придется докодить самостоятельно.

Контроллер шагового двигателя в домашних условиях. Комментировать

Простой контроллер Шагового Двигателя из компьютерного барахла стоимостью

Началось мое станкостроение со случайной ссылки на немецкий станок за 2000DM, который на мой взгляд выглядел по детски, однако мог выполнять довольно много занятных функций. В тот момент, меня заинтересовала возможность рисовать платы (это было еще до появления в моей жизни ЛУТ).

В результате протяженных поисков в сети было найдено несколько сайтов посвященных этой проблеме, однако русскоязычных среди них не было ни одного (это было примерно 3 года назад). В общем, в конце концов, я нашел два принтера CM6337 (кстати их выпускал Орловский завод УВМ), откуда и выдрал униполярные шаговые двигатели (Dynasyn 4SHG-023F 39S, аналог ДШИ200-1-1). Параллельно с доставанием принтеров заказал и микросхемы ULN2803A(с буквой А – DIP корпус). Все собрал, запустил. Что получил, а получил дико греющиеся микросхемы ключей, и с трудом вращающийся двигатель. Так как по схеме из Голландии для увеличения тока ключи соединены попарно, то максимальный отдаваемый ток не превышал 1А, в то время как двигателю надо было 2А (кто ж знал что я найду такие прожорливые, как мне тогда показалось, двигатели J ). Кроме того, данные ключи построены по биполярной технологии, для тех кто не в курсе, падение напряжения может быть до 2В (если питание от 5, то фактически половина падает на сопротивлении перехода).

В принципе, для опытов с двигателями от 5” дисководов очень неплохой вариант, можно сделать например плоттер, однако что то более тяжелое чем карандаш (например дремель) ими вряд ли можно тягать.

Решил собрать свою собственную схему из дискретных элементов, благо в одном из принтеров оказалась нетронутой электроника, и я взял оттуда транзисторы КТ829 (Ток до 8А, напряжение до 100В)… Была собрана такая схема…

Рис.1 – Схема драйвера для 4х фазного униполярного двигателя.

Сейчас объясню принцип. При подаче логической “1” на один из выводов (на остальных “0”), например на D0, транзистор открывается и ток течет через одну из катушек двигателя, при этом двигатель отрабатывает один шаг. Далее единица подается на следующий вывод D1, а на D0 единица сбрасывается в ноль. Двигатель отрабатывает сладующий шаг. Если подавать ток сразу в две соседние катушки то реализуется режим полушагов (для моих двигателей с углом поворота 1,8’ получается 400 шагов на оборот).

К общему выводу подсоединяются отводы от середины катушек двигателя (их два если проводов шесть). Очень хорошо теория шаговых двигателей описана тут – Шаговые двигатели. Управление шаговым двигателем., тут же приведена схема контроллера ШД на микроконтроллере AVR фирмы Atmel. Честно говоря, мне показалось похоже на забивание гвоздей часами, однако в ней реализована очень хорошая функция как ШИМ регулирование тока обмоток.

Поняв принцип, несложно написать программу управляющую двигателем через LPT порт. Зачем в этой схеме диоды, а за тем, что нагрузка у нас индуктивная, при возникновении ЭДС самоиндукции она разряжается через диод, при этом исключается пробой транзистора, а следовательно и вывод его из строя. Еще одна деталь схемы – регистр RG (я использовал 555ИР33), используется как шинный формирователь, поскольку ток отдаваемый, например LPT портом мал – можно его элементарно спалить, а следовательно, есть возможность спалить весь компьютер.

Схема примитивна, и собрать такое можно минут за 15-20, если есть все детали. Однако у такого принципа управления есть недостаток – так как формирование задержек при задании скорости вращения задается программой относительно внутренних часов компьютера то работать в многозадачной системе (Win) это все не будет! Будут просто теряться шаги (может быть в Windows и есть таймер, но я не в курсе). Второй недостаток – это нестабилизированный ток обмоток, максимальную мощность из двигателя не выжать. Однако по простоте и надежности этот способ меня устраивает, тем более что для того, что бы не рисковать своим Атлоном 2ГГц, я собрал из барахла 486 тарантас, и кроме ДОСа там, в принципе мало, что можно поставить нормальное.

Описанная выше схема работала и в принципе неплоха, но я решил, что можно несколько переделать схему. Применить MOSFETJ ). транзисторы (полевые), выигрыш в том, что можно коммутировать огромные токи (до 75 – 100А), при солидных для шаговых двигателей напряжениях (до 30В), и при этом детали схемы практически не греются, ну если не считать предельных значений (хотел бы я видеть тот шаговый двигатель который съест ток 100А

Как всегда в России возник вопрос, где взять детали. У меня возникла идея – извлечь транзисторы из горелых материнских плат, благо, например Атлоны кушают порядочно и транзисторы там стоят огого. Дал объявление в ФИДО, и получил предложение забрать 3 мат. платы за 100 рублей. Прикинув что в магазине за эти деньги можно от силы купить 3 транзистора, забрал, расковырял и о чудо, хотя они все и были дохлыми, ни один транзистор в цепи питания процессора не пострадал. Так я получил пару десятков полевых транзисторов за сто рублей. Схема, которая получилась в результате, представлена ниже.

Рис. 2 – Тоже на полевых транзисторах

Отличий в этой схеме немного, в частности была применена микросхема нормального буфера 75LS245 (выпаяна над газовой плитой из 286 материнской платы J ). Диоды можно поставить любые, главное, что бы их максимальное напряжение не было меньше максимального напряжения питания, а предельный ток не меньше тока питания одной фазы. Я поставил диоды КД213A, это 10А и 200В. Возможно это излишне для моих 2х амперных двигателей, однако покупать детали не было смысла, да и запас по току думается лишним не будет. Резисторы служат для ограничения тока перезарядки емкости затворов.

Ниже приводится печатная плата контроллера построенного по такой схеме.

Рис. 3 – Печатная плата.

Печатная плата разведена для поверхностного монтажа на одностороннем текстолите (лень мне что то дырочки сверлить сталоJ). Микросхемы в DIP корпусах паяются с подогнутыми ножками, резисторы SMD с тех же материнок. Файл с разводкой в Sprint-Layout 4.0 прилагается. Можно было бы запаять на плату и разъемы, но лень как говорится – двигатель прогресса, да и при отладке железа удобнее было запаять провода подлиннее.

Еще необходимо отметить, что схема снабжена тремя концевиками, на плате справа снизу шесть контактов вертикально, радом с ними посадочные места под три резистора, каждый соединяет один вывод выключателей с +5В. Схема концевиков:

Рис. 4 – Схема концевиков.

Вот так это выглядело у меня в процессе наладки системы:

В результате на представленный контроллер я потратил не более 150 рублей: 100 рублей за материнские платы (при желании можно вообще бесплатно достать) + кусок текстолита, припой и банка хлорного железа в сумме тянут на

50 рублей, причем хлорного железа останется потом еще много. Думаю считать провода и разъемы смысла не имеет. (Кстати разъем питания отпилен от старого винчестера.)

Так как практически все детали сделаны в домашних условиях, с помощью дрели, напильника, ножовки, рук и такой то матери, то зазоры конечно гигантские, однако модифицировать отдельные узлы в процессе эксплуатации и опытов проще, чем изначально делать все точно.

Если бы на Орловских заводах проточить отдельные детали не стоило бы так дорого, то мне бы конечно проще было бы вычертить все детали в CAD’е, со всеми квалитетами и шероховатостями и отдать на съедение рабочим. Однако знакомых токарей нет… Да и руками как то знаете ли интереснее…

P.S. Хочу высказать свое мнение по поводу негативного отношения автора сайта к советским и Российским двигателям. Советские двигатели ДШИ, вполне себе даже ничего, даже маломощный ДШИ200-1-1. Так что если вам удалось откопать за “пиво” такое добро не спешите выкидывать их, они еще поработают… проверено… Но если же покупать, и разность в стоимости не велика, лучше все таки брать иностранные, поскольку точность у них конечно будет выше.

P.P.S. Е: Если что то я написал не правильно пишите, исправим, но … РАБОТАЕТ…

Митрохин Андрей
FidoNet: 2:5027/12.70

Электроника для всех

Блог о электронике

Управление шаговым двигателем

Первая модификация силового блока. L293 вытащена.

Вид снизу

Шаговый двигатель это, как понятно из его названия, двигатель который вращается дискретными перемещениями . Достигается это за счет хитрой формы ротора и двух (реже четырех) обмоток. В результате чего, путем чередования направления напряжения в обмотках можно добиться того, что ротор будет по очереди занимать фиксированные значения.
В среднем, у шагового двигателя на один оборот вала, приходится около ста шагов. Но это сильно зависит от модели двигателя, а также от его конструкции. Кроме того, существуют полушаговый и микрошаговый режим , когда на обмотки двигателя подают ШИМованное напряжение, заставляющее ротор встать между шагами в равновесном состоянии, которое поддерживается разным уровнем напряжения на обмотках. Эти ухищрения резко улучшают точность, скорость и бесшумность работы, но снижается момент и сильно увеличивается сложность управляющей программы — надо ведь расчитывать напряжения для каждого шага.

Один из недостатков шаговиков, по крайней мере для меня, это довольно большой ток. Так как на обмотки напруга подается все время, а такого явления как противоЭДС в нем, в отличии от коллекторных двигателей, не наблюдается, то, по сути дела, мы нагружаемся на активное сопротивление обмоток, а оно невелико. Так что будь готов к тому, что придется городить мощный драйвер на MOSFET транзисторах или затариваться спец микросхемами.

Типы шаговых двигателей
Если не углубляться во внутреннюю конструкцию, число шагов и прочие тонкости, то с пользовательской точки зрения существует три типа:

• Биполярный — имеет четыре выхода, содержит в себе две обмотки.
• Униполярный — имеет шесть выходов. Содержит в себе две обмотки, но каждая обмотка имеет отвод из середины.
• Четырехобмоточный — имеет четыре независимые обмотки. По сути дела представляет собой тот же униполярник, только обмотки его разделены. Вживую не встречал, только в книжках.

Униполярный отличается от биполярного только тем, что ему нужна куда более простая схема управления, а еще у него значительно слабее момент. Так как работает он только половинами обмоток. НО! Если оторвать нафиг средний вывод униполярника, то мы получим обычный биполярный . Определить какой из выводов средний не сложно, достаточно прозвонить сопротивление тестером. От среднего до крайних сопротивление будет равно ровно половине сопротивления между крайних выводов. Так что если тебе достался униполярник, а схема подключения для биполярного, то не парься и отрывай средний провод.

Где взять шаговый двигатель.
Вообще шаговики встречаются много где. Самое хлебное место — пятидюймовые дисководы и старые матричные принтеры . Еще ими можно поживиться в древних винчестерах на 40Мб, если, конечно, рука поднимется покалечить такой антиквариат.
А вот в трехдюймовых флопарях нас ждет облом — дело в том, что там шаговик весьма ущербной конструкции — у него только один задний подшипник, а передним концом вал упирается в подшипник закрепленный на раме дисковода. Так что юзать его можно только в родном креплении. Либо городить высокоточную крепежную конструкцию. Впрочем, тебе может повезет и ты найдешь нетипичный флопарь с полноценным движком.

Схема управления шаговым двигателем
Я разжился контроллерами шаговиков L297 и мощным сдвоенным мостом L298N.

Схема включения L298N+L297 до смешного проста — надо тупо соединить их вместе. Они настолько созданы друг для друга, что в даташите на L298N идет прямой отсыл к L297 , а в доке на L297 на L298N .

Осталось только подключить микроконтроллер.

• На вход CW/CCW подаем направление вращения — 0 в одну сторону, 1 — в другую.
• на вход CLOCK — импульсы. Один импульс — один шаг.
• вход HALF/FULL задает режим работы — полный шаг/полушаг
• RESET сбрасывает драйвер в дефолтное состояние ABCD=0101.
• CONTROL определяет каким образом задается ШИМ, если он в нуле, то ШИМ образуется посредством выходов разрешения INH1 и INH2 , а если 1 то через выходы на драйвер ABCD. Это может пригодится, если вместо L298 у которой есть куда подключать входы разрешения INH1/INH2 будет либо самодельный мост на транзисторах, либо какая-либо другая микросхема.
• На вход Vref надо подать напряжение с потенциометра, которое будет определять максимальную перегрузочную способность. Подашь 5 вольт — будер работать на пределе, а в случае перегрузки сгорит L298 , подашь меньше — при предельном токе просто заглохнет. Я вначале тупо загнал туда питание, но потом передумал и поставил подстроечный резистор — защита все же полезная вещь, плохо будет если драйвер L298 сгорит.
  Если же на защиту пофигу, то можешь заодно и резисторы, висящие на выходе sense выкинуть нафиг. Это токовые шунты, с них L297 узнает какой ток течет через драйвер L298 и решает сдохнет он и пора отрубать или еще протянет. Там нужны резисторы помощней, учитывая что ток через драйвер может достигать 4А, то при рекомендуемом сопротивлении в 0.5 Ом, будет падение напряжения порядка 2 вольт, а значит выделяемая моща будет около 4*2=8 Вт — для резистора огого! Я поставил двухваттные, но у меня и шаговик был мелкий, не способный схавать 4 ампера.

Правда на будущее, когда я буду делать роботу шаговый привод, я возьму не связку L297+L293 , а микруху L6208 которая может и чуть слабей по току, но зато два в одном! Сразу подключай двигатель и работай. Если же их покупать, то на L6208 получается даже чуть дешевле.

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

201 thoughts on “Управление шаговым двигателем”

А можешь посоветовать шаговик из тех, которые сейчас можно купить?
Я не знаю как у всех, но я д аже двухдюймовые флопики повыкидывал лет пять назад, а 5-ти дюймовых и в помине не было.

По продаваемым не в курсе. В нашей деревне их в продаже нету, а что там в Московии я даже не знаю.

Оппа, теперь самое время разбираться, что за шаговики у меня имеются по результатам годового потрошения CD-DVD ROM’ов. 🙂

А в сидюках/дивдюках вроде бы стоят обычные коллекторники+синхронный на шпиндель. Хотя могут быть и шаговики, но я не встречал ни разу.

Шаговики во многих CD/DVD приводах стоят — для таскания каретки с лазером (у меня минимум 3 таких экземпляра валяются). Но конструкция двигателя — как в трехдюймовых дисководах, для практического применения неудачная.

ну когда я расотрошил сиди ром там был безколлекторник + еще какойто на шпиндель
для безколлекторника я думаю применение в моделизме
http://forum.rcdesign.ru/index.php?showtopic=12183&st=560
может пригодится кому

http://forum.rcdesign.ru/index.php?showtopic=12183&st=560
может чем пригодится там модельный регултор хода
может управлять сдромным безколлекторником

работал с шаговыми движками на своей фирме.
ещё с нашими совеццкими и руссийскими.

сколько раз коротыш верещал на источниках — не счесть ) единственное оправдание — я про них ещё тогда ничего не знал и доков не имел. работал методом тыка…

всё хорошо, но нету обратной связи.

зы! от постоянных замыканий избавлялись частыми переключениями обмоток, когда надо было застопорить двигло.

. в смысле от постоянных замыкани? Как ты умудрялся его коротнуть? Одновременным замыканием ключей верхнего и нижнего плеча? Так там Dead Time надо ставить!

юзал четырёхконтактный.
помню, что если подавать на обмотки долгое время неизменный сигнал, то будет такое.
хотя потом, когда пришёл паспорт на движок, то там было сказано, что можно так стопорить его.

Долгая подача напруги на обмотки это его нормальный рабочий режим. Главное чтобы напряжение было номинальным.

Полезно, спасибо. Мне в свое время довелось раскурочить 8″ дисковод. Два шаговика лежат дожидаются своего часа. Так, что информация может пригодиться.

У меня этих дисководов полтора десятка штук!

Есть интересная статья по использованию шаговых двигателей
Журнал Современная электроника Октябрь 2004 г. стр. 46-47
Автор: Олег Пушкарев, Омск, конструкция на базе PIC16F84 и
драйвера — ULN2003A. (WWW.SOEL.RU)
Журнал очень рульный, советую почитать, статьи высылают
по почте, по запросу или подписка (в том числе бесплатная).

Еще одна задача — управление двигателем
постоянного тока на 24 в (12В), реверс,
управление скоростью. Есть буржуйская схема,
но без регулятора, могу тиснуть, схема из
стриммера, реверс-технология схемы.

кто знаком с драйвером шины ULN2804a b ULN2004a , какая разници между ними.

Кажется, один для КМОП, другой — для ТТЛ. Схема отличается только номиналом сопротивления от входного штырька до базы транзистора. В одном случае — 10ком (для КМОП), в другом — кажется, 1,5 ком, точно не помню. Ну, и входные уровни соответственно разные. В остальном — одинаково. Я сам года три назад выбирал, какие брать. А использую все же чаще ULN2003 (привычка, чтоли)…

У меня есть движок от древнего лазерного принтера. Двигатель фирмы CANON PM60-H418Z21B можно ли запустить таку вещь? Торчат из него по 3 провода с каждой обмотки. P.S. С шаговиками я делов не имел пока, но очень интересно.

Думаю без проблем. Судя по признакам это униполярный двигатель. Так что определяй где у него середина обмотки и дальше как я описал. Тока замерь сопротивление, чтобы узнать максимальный ток.
