Автомобильный двигатель как электрогенератор

Обучающее видео

Обслуживание генератора, консервация генератора, замена масла в генераторе, промывка масляной системы, как завести генератор, хранение садовой техники, защита электропроводки от грызунов, запуск двигателя, сезонное хранение, масло для генератора, как обслужить генератор

Очистка типичных загрязнений салона автомобиля: чистка сидений, тканевых и кожаных. Очистка и полировка дверных карт, торпедо, стекол, дверных уплотнителей.

Как промывать двигатель? Описание технологии промывки двигателя. Демонстрация эффективной работы профессиональной промывки масляной системы.

Как очистить впускной клапан дизельного двигателя? Описание технологии очистки впускного тракта и клапана рециркуляции отработавших газов EGR.

Как заменить стекло в автомобиле? Подробное описание технологии замены лобового стекла и салонного зеркла с помощью препаратов линейки «для вклейки стекол» компании Ликви Моли

Как правильно выбрать моторное масло? Краткое описание всех линеек моторных масел LIQUI MOLY и преимущества каждой линейки.

Как правильно мыть автомобиль с помощью бесконтактной мойки? Описание технологии ухода за кузовом и салоном автомобиля в зимний период с помощью препаратов из ассортимента компании LIQUI MOLY.

Как заправлять автомобильный кондиционер? Описание технологии заправки кондиционера фреоном и компрессорным маслом с помощью составов производства LIQUI MOLY.

Как правильно мыть двигатель? Описание технологии наружней очистки двигателя. Наглядная демонстрацият работы Спрей-очистителя двигателя LIQUI MOLY.

Как самостоятельно провести консервацию мотоцикла? Подробный рассказ о технологии консервации мототехники на зимний сезон, при хранении в неблагоприятных условиях или при транспортировке.

Как правильно обслуживать тормозную систему? Техническое обслуживание тормозной системы автомобиля: замена тормозных дисков и колодок, замена смазки в ступичном подшипнике, его регулировка, смазка колодок и деталей суппорта.

Как самостоятельнос провести обслуживание мотоцикла с использованием продукции LIQUI MOLY? Технология замены масла, антифриза и тормозной жидкости в мотоцикле. Регулировка клапанов и синхронизация карбюраторов мотоциклетного двигателя.

Как очистить легко и просто можно очистить сажевый фильтр? Подробное описание технологии очистки сажевого фильтра на легковом автомобиле даже в тех случаях, где это не предусмотрено производителем.

Как с помощью продуктов компании LIQUI MOLY легко очистить кондиционер своего автомобиля от бактерий и избавиться от неприятного запаха в салоне? Несколько вариантов очистки кондиционера.

Как быстро почистить топливную систему автомобиля? Очистка топливной системы автомобиля с помощью профессиональных очистителей топливной системы бензинового двигателя компании Ликви Моли. Восстановление характеристик автомобиля после использования некачественного топлива.

Как своими силами с помощью продукции LIQUI MOLY провести подготовку мотоцикла к летнему сезону? Подробное описание мойки кузова и двигателя мотоцикла, замена моторного масла, промывка и смазка воздушного фильтра, замена тормозной жидкости, очистка и смазка цепи, обработка пластиковых деталей.

Как правильно менять масло? Описание процедуры замены масла в двигателе и автоматической коробке передач. Использование аппарата для замены масла в АКПП методом вытеснения

Отличия современных моторных масел. Рассказ о моторных маслах и требованиям предъявлямым к ним ведущими производителями автомобилей. Описанием современных систем нейтрализации отработавших газов. Презентация линейка современных моторных масел LIQUI MOLY Top Tec.

Как вернуть фарам былую прозрачность? Описание технологии полировки фар с помощью препаратов из ассортимента Ликви Моли. Технический специалист компании Ликви Моли раскажет и покажет как самостоятельно вернуть прозрачность старым стеклам фар.

Что считать хорошими моторными маслами? Основные свойства масел. Базовые масла. Присадки. Классификация моторных масел. Эксплуатационные классификации и допуски. Масла с улучшенными антифрикционными свойствами, фирменные продукты LIQUI MOLY (общее описание). Фирменные масла (описание продуктов). Специальные масла для определенных моделей авто. Специальные масла (АА, LL и т.д.). Универсальные масла. Моторные масла для смешанных автопарков Масла для двигателей грузовых автомобилей.

Мягкие гибриды Volvo

Интегрированный стартер-генератор поддерживает бензиновый или дизельный двигатель автомобиля для более плавной езды с уменьшенным расходом топлива и более низким уровнем выхлопных газов.

  • Главная
  • Покупателям
  • Электрификация

Плавный ход

Технология мягких гибридов создает более изысканный опыт вождения. Двигатель запускается мгновенно, и вы можете наслаждаться более плавным стартом при движении с места.

Более низкий расход топлива

Интегрированный стартер-генератор активно снижает нагрузку на двигатель для снижения расхода топлива, особенно в городских условиях.

Больше мощности

Используя рекуперированную электрическую энергию, интегрированный стартер-генератор повышает мощность двигателя внутреннего сгорания для более быстрого ускорения.

Мягкий гибрид — как он работает?

Наши мягкие гибриды используют энергию торможения для зарядки 48-ми вольтовой батареи. Интегрированный стартовый генератор использует эту энергию для мгновенной поддержки двигателя внутреннего сгорания. Вместе это обеспечивает более экономичное и плавное вождение.

Что бы вы хотели знать о мягких гибридах?

Мягкий гибрид также считается электрифицированным автомобилем. Мягкие гибриды используют как двигатель внутреннего сгорания, так и электродвигатель, чтобы уменьшить выбросы и повысить экономию топлива. Это происходит за счет использования энергии, накопленной в аккумуляторной батарее 48 вольт, которая создается при торможении. Эта энергия затем используется двигателем внутреннего сгорания для разгона автомобиля.

Нет. Электродвигатель предназначен для того, чтобы помочь дизельному или бензиновому двигателю, и снизить нагрузку, которая на него приходится.

Мягкий гибрид обеспечит снижение расхода топлива и, следовательно, снижение выбросов выхлопных газов. Мягкие гибриды также способствуют плавному разгону и, как правило, более доступны, чем полные гибриды или подключаемые гибриды.

Мягкий гибрид использует электродвигатель, чтобы помочь двигателю внутреннего сгорания. Полный гибрид имеет больший электродвигатель и аккумулятор по сравнению с мягким гибридом. Полный гибрид может на небольшие расстояния обеспечивать движение автомобиля, используя электродвигатель, а также заряжать аккумулятор с помощью двигателя или посредством рекуперативного торможения. Подключаемый гибрид можно зарядить, буквально подключив его к домашней розетке или используя общественную зарядную станцию. Подключаемый гибрид предлагает только в электрическом режиме большую дальность хода благодаря большему блоку батарей и электродвигателю. Подключаемый гибрид способен удовлетворить ежедневные потребности большинства людей по запасу хода.

Наши другие электрифицированные силовые установки

Электромобили
(Recharge pure electric)

Полностью электрический двигатель — для бесшумного, мощного и изысканного вождения с нулевыми выбросами из выхлопной трубы.

Гибриды
(Recharge plug-in hybrid)

Мощная комбинация электродвигателя и бензинового двигателя внутреннего сгорания может обеспечить нулевую эмиссию углекислого газа в полностью электрическом режиме Pure, а также экономичную поездку на дальние расстояния в гибридном режиме.

Автомобильный генератор. Виды и устройство. Работа и особенности

Любой автомобиль имеет свою электрическую сеть, выполняющую несколько функций: запуск двигателя стартером, обеспечение стабильного образования разряда искр для воспламенения бензиновой смеси, звуковой и световой сигнализации, а также освещения и создания комфортных условий в салоне.

Для обеспечения электрической энергией потребителей автомобильной электрической сети предусмотрены два источника питания: генератор и аккумуляторная батарея, которая питает энергией бортовую сеть до момента запуска двигателя. Ее особенностью является неспособность выработки электрического тока, а только его удержания внутри себя, и отдачи потребителям при необходимости. Поэтому аккумуляторная батарея не сможет одна долго обеспечивать электроэнергией сеть автомобиля, так как быстро разрядится, отдав всю энергию. Чем чаще запускается двигатель, и используются мощные потребители тока, тем быстрее произойдет ее разряд.

Для восстановления заряда батареи и обеспечения электричеством остальных потребителей автомобиля применяется автомобильный генератор, который постоянно вырабатывает электроэнергию во время работы двигателя.

Виды автогенераторов

Автомобильный генератор существует двух видов:

  1. Генератор постоянного тока на современных автомобилях не используется. Для его работы не требуется выпрямление тока. Ранее применялся на автомобилях Победа, ГАЗ-51 и некоторых других марках, выпущенных до 1960 года.
  2. Генератор переменного тока широко применяется на автомобилях в настоящее время. Первые такие генераторы были разработаны в Америке в 1946 году. Это более надежная и современная конструкция. На выходе генератора встроен полупроводниковый выпрямитель.
Устройство и работа

Оба вида генераторов служат для выработки электрического тока, необходимого для эксплуатации автомобиля. Их устройство и принцип работы имеют отличительные особенности, так как они вырабатывают разные виды тока. Рассмотрим конструктивные особенности и принцип действия, которые имеет автомобильный генератор каждого вида.

Автомобильный генератор постоянного тока

Такой автомобильный генератор имеет много недостатков:
  • Малая эффективность работы.
  • Недостаточная мощность.
  • Несовершенная схема подключения.
  • Необходим постоянный контроль.
  • Частое техническое обслуживание.
  • Малый срок службы.

Аналогичные конструкции, включающие в себя коллектор, могут одновременно функционировать в режиме генератора или двигателя. В гибридных автомобилях они нашли широкое применение.

Их отличием от автогенераторов переменного тока является то, что создающие магнитное поле электромагниты абсолютно неподвижны. Электродвижущая сила находится во вращающихся обмотках ротора. Электрический ток снимается с полуколец, изолированных между собой. На каждой щетке имеется напряжение одной полярности.

Автомобильный генератор переменного тока

Это популярная модель современных автогенераторов. Любая конструкция автогенератора включает в себя обмотку, расположенную в неподвижном статоре, который зафиксирован между двумя крышками: задней и передней. Со стороны задней крышки находятся контактные кольца ротора. Со стороны передней крышки находится привод со шкивом. Автомобильный генератор расположен впереди двигателя и крепится с помощью болтового соединения на специальные кронштейны. Натяжная проушина и крепежные лапы расположены на крышках генератора.

Крышки генератора изготовлены литьем из алюминиевых сплавов. Они имеют окна для вентиляции корпуса генератора. В разных конструкциях такие окна могут выполняться как в торцевой части генератора, так и на цилиндрической части над обмотками статора.

На задней крышке закреплен щеточный узел, объединенный с регулятором напряжения, а также блок выпрямителя. Крышки генератора стягиваются длинными винтами, зажимая между собой корпус статора с обмотками.

Статор автогенератора состоит:

Статор изготавливается из листовой стали толщиной 1 мм. Для экономии металла конструкторы создали статор, состоящий из отдельных сегментов в виде подковы. Листы статора скреплены между собой в одну конструкцию с помощью заклепок или сварки. Все основные виды конструкций статора содержат 36 пазов, в которых находится обмотка. Пазы статора изолированы эпоксидным компаундом или специальной пленкой.

Ротор генератора состоит:

Автомобильный генератор имеет особенный вид системы полюсов ротора , состоящей из двух половин, имеющих выступы в виде клюва. На каждой половине имеется шесть полюсов, которые изготавливаются методом штамповки. Полюсные половины напрессовываются на вал. Между ними устанавливается втулка, на которой расположена обмотка возбуждения. Вал ротора обычно изготавливается из автоматной стали низкой твердости. Но при использовании роликового подшипника, который работает на конце вала со стороны задней крышки, вал изготавливают из твердой легированной стали, при этом цапфу вала подвергают закалке. Конец вала имеет резьбу, шпоночный паз для фиксации шкива.

В современных генераторах шпонка не применяется. Шкив фиксируется на валу усилием затяжки гайки. Для облегчения разборки на валу имеется шестигранный выступ для ключа, или углубление.

Щетки автогенератора расположены в щеточном узле и прижимаются к кольцам с помощью пружин.

Автомобильный генератор может оснащаться двумя типами щеток:
  1. Меднографитовые.
  2. Электрографитовые.

Второй тип обладает значительной потерей напряжения при контакте с кольцом. Это отрицательно влияет на выходные параметры генератора. Положительным моментом является длительный срок службы колец и щеток.

Узел выпрямления используется двух типов:
  1. Теплоотводящие пластины, в которые запрессованы силовые диоды выпрямителя.
  2. Конструкция с большими ребрами охлаждения, на которые припаиваются таблеточные диоды.

Вспомогательный выпрямитель включает в себя диоды в пластиковом корпусе формой в виде горошины или цилиндра, а также могут изготавливаться отдельным герметичным блоком, подключаемым к схеме специальными шинами.

Большую опасность для автогенератора может вызвать короткое замыкание теплоотводящих пластин положительного и отрицательного полюса. Это может произойти из-за случайного попадания металлического предмета или токопроводящей грязи. При этом в цепи аккумулятора возникает замыкание, которое может привести к пожару. Чтобы этого не произошло, многие токопроводящие элементы выпрямителя покрывают слоем изоляции.

В генераторе используются шариковые радиальные подшипники с заложенной в них разовой смазкой и уплотнением. Роликовые подшипники иногда применяются на импортных генераторах.

Охлаждение автогенератора происходит за счет закрепленных на валу лопастей вентилятора. Воздух засасывается в отверстия задней крышки. Существуют и другие способы охлаждения.

На автомобилях, у которых подкапотное пространство слишком плотное, и имеющее большую температуру, используют генераторы с особым кожухом, по которому отдельно поступает прохладный воздух для охлаждения.

Регулятор напряжения

Служит для поддержания напряжения автогенератора в необходимом диапазоне для нормальной работы электрооборудования автомобиля.

Такие регуляторы работают на основе полупроводниковых элементов. Их конструктивное исполнение может быть различным, но принцип их действия не отличается.

Регуляторы напряжения имеют свойство термокомпенсации. Это способность изменять величину напряжения в зависимости от температуры рабочего пространства для наилучшей зарядки аккумулятора. Чем прохладнее воздух, тем выше должно быть подводимое к аккумулятору напряжение.

Работа генератора

При запуске двигателя автомобиля главным потребителем электричества является стартер. При этом сила тока может достичь нескольких сотен ампер. В таком режиме электрооборудование работает только от аккумулятора, который подвержен сильному разряду. После запуска мотора автомобильный генератор является основным источником питания.

Во время работы двигателя происходит непрерывная дозарядка аккумулятора и обеспечивается работа электрических потребителей, подключенных к бортовой сети автомобиля. Если генератор выйдет из строя, то аккумуляторная батарея быстро разрядится. После зарядки напряжение аккумулятора и генератора отличается незначительно, поэтому зарядный ток уменьшается.

При работе мощных электроприборов автомобиля и низких оборотах двигателя, общий ток потребления становится выше способности генератора, поэтому реле напряжения переключает питание на аккумулятор.

Крепление и привод

Генератор приводится в действие с помощью шкива двигателя через ременную передачу. Обороты вращения генератора зависят от диаметра шкива генератора и шкива коленвала двигателя.

Современные автомобили оснащены поликлиновым ремнем, так как он обладает большей гибкостью и может приводить в действие шкивы небольшого диаметра. Это позволяет получить большие обороты генератора. Ремень может натягиваться разными способами, в зависимости от марки автомобиля и конструкции натяжителя. Чаще всего в качестве натяжителя используют специальные ролики.

Неисправности
Автогенераторы представляют собой надежное устройство, однако у них также случаются некоторые неисправности, которые делятся на два вида:
  1. Механические неисправности чаще всего возникают вследствие износа деталей: шкива, приводного ремня, подшипников качения, меднографитных щеток. Такие неисправности легко обнаруживаются, так как возникают посторонние шумы, стуки со стороны генератора. Эти поломки устраняют путем замены изношенных деталей, так как восстановлению они не подлежат.
  2. Электрические неисправности возникают гораздо чаще. Они могут выражаться в замыкании обмоток статора или ротора, поломке регулятора напряжения, пробое выпрямителя и т.д. До выявления неисправностей такие поломки могут отрицательно повлиять на аккумуляторную батарею. Например, пробитый регулятор напряжения будет постоянно перезаряжать батарею. При этом нет особых внешних признаков. Это выявляется только с помощью замеров напряжения выхода генератора.

Электрические неисправности также устраняются путем замены неисправных деталей новыми. Замыкание в обмотках требует их перемотки, что значительно повышает стоимость ремонта. В торговой сети можно найти запчасти к генераторам, в том числе и корпус статора с обмотками.

Стандартные сменные генераторы для автомобильных электрических систем

Роль генератора заключается в поставке постоянного заряда аккумуляторной батарее при работе двигателя. Данная постоянная поставка мощности предотвращает разрядку аккумулятора и обеспечивает необходимую мощность электронным устройствам автомобиля. Генератор подключается и получает питание с помощью коленчатого вала через приводной ремень. При работе двигателя приводной ремень вращает генератор, преобразующий кинетическую энергию в электрический ток. Основной принцип — преобразовать движение, инициируемое маховым колесом, в электричество. Надежность, безопасность и высочайшее качество новых продуктов обеспечиваются постоянными инновациями и строгими критериями испытаний. Благодаря значительной составляющей оригинального оборудования компания Valeo может предложить генераторы для новейших моделей автомобилей через небольшое время после их выхода на рынок, это такие модели как Audi A6, Mercedes C Class, Renault Clio IV и Volkswagen Golf VII. Линейка новых устройств состоит из самых лучших продуктов благодаря требовательными стандартам испытаний оригинального оборудования Valeo.

Измерение тока и напряжение, испытание при электрической и циклической нагрузках продолжаются до 1000 часов. Кроме того, машины подвергаются испытаниям в экстремальных условиях, таких как солевой туман, температурные удары и вибрации до разрушения, чтобы соответствовать высочайшим требованиям. Valeo является новатором, имеющим более 100 лет опыта работы с вращающимися машинами, от Dynastar 1912 года до микрогибридного решения i-StARS® 2013 года.

Valeo удовлетворяет всем потребностям рынка и технологической эволюции, демонстрируя исторически сильное лидерство в области оригинального оборудования: однофазный генератор переменного тока, технология на основе водного охлаждения до современного производства эффективных и удобных генераторов, таких как генераторы EG. Valeo прокладывает путь к лучшим технологиям для производства генераторов: постоянное повышение мощности и эффективности при компактном дизайне. Генератор EG («Эффективное преобразование») использует специальные модули, которые на 10 очков более эффективны, чем традиционные диоды, и потому представляют собой революционную технологию. Данная технология подходит для автомобилей многих производителей, таких как Volkswagen, BMW и Mercedes. Генератор Standard Exchange Линейка генераторов Valeo Standard Exchange высшего класса насчитывает более 1500 наименований и потому подходит практически для всех моделей автомобилей на рынке, как европейском, так и азиатском.

Специальный процесс восстановления генераторов позволяет Valeo предлагать лучшие в своем классе продукты в отношении качества. После сбора генераторы отправляются в специальное производственное подразделение, где проходят через различные этапы процесса восстановления:

1. Все детали разбираются, и компоненты промываются, кроме ротора, который очищается с помощью проволочной щетки. Подшипники систематически заменяются новыми.

2. Ротор проходит испытание электричеством и покрывается краской для предотвращения коррозии. После промывки статор обрабатывается проволочной щеткой для удаления следов коррозии, а затем покрывается краской. Внутренний диаметр с высокой точностью калибруется, а концы фаз покрываются оловом и проходят испытание электричеством.

3. Шкивы проверяются, покрываются краской и хромом, шкивы шестерни холостого хода систематически заменяются.

4. Стеклоподъемники моются, высушиваются и подвергаются пескоструйной очистке. Щетки и пружины меняются.

5. Диоды выпрямительного моста проходят испытание по отдельности и, при необходимости, заменяются.

Перед окончательной окраской все обновленные компоненты собираются, и каждый готовый продукт проходит проверку на соответствующем испытательном стенде (измерение скорости и температуры, условия перенапряжения и испытание до разрушения). В течение всего процесса неукоснительно соблюдаются стандарты оригинального оборудования, а для проверки продукции в более чем 40 контрольных точках используются испытательные стенды и измерительные приборы, предназначенные для оригинального оборудования. После сборки 100% деталей проходят повторную проверку, после чего маркируются и упаковываются. Все произведенные компанией Valeo генераторы не содержат асбест.

4 причины, почему надежный двигатель может заглохнуть в мороз

Хоть автомобили становятся все надежнее и современнее, все равно с ними случаются довольно серьезные поломки. Особенно это неприятно испытать на трассе, когда почувствовали, что с машиной происходят непонятные вещи. Вот основные неисправности, которые могут подстерегать водителя в дороге.

ЗАМЕРЗ ГЕНЕРАТОР

После ночных заморозков щетки генератора могут примерзнуть из-за образовавшегося на них конденсата. В этом случае, после пуска мотора послышится визг и появится неприятный запах. Если водитель не обратит на это внимание, то его ждут большие проблемы.

Бывает, что поначалу все идет хорошо, но через какое-то время мотор вдруг глохнет. Дело в том, что «околевший» генератор не выдает необходимый ток для пополнения запаса энергии, поэтому система зажигания и перестает работать.

Напомним, что отогреть генератор можно с помощью тепловой пушки, тепло от которой направляют под моторный отсек.

ПРОБЛЕМНЫЕ ДАТЧИКИ

Низкие температуры пагубно влияют на работу датчиков положения коленвала, массового расхода воздуха и регулятора холостого хода. Из-за этого блок управления двигателем фиксирует ошибки и переводит силовой агрегат в аварийный режим. Положение усугубляется, если у автомобиля есть проблемы в электрике, да и сами датчики старые. Тогда мотор просто перестает работать, и машина встает на дороге.

Чтобы избежать подобных сюрпризов, перед холодами проведите диагностику электронных систем машины, осмотрите проводку и замените старые датчики.

СЮРПРИЗ ОТ ПОМПЫ

Обрыв приводного ремня из-за того, что заклинил водяной насос, может произойти когда угодно, но зимой это вдвойне неприятно. Причиной может быть банальная халатность водителя, который годами не меняет охлаждающую жидкость. А может дело в качестве самого водяного насоса. Известны случаи, когда на ряде отечественных машин, помпы заклинивали уже после 40 000 км пробега. Так что перед сезоном, осмотрите этот узел на предмет потеков и замените антифриз. Так вы многократно снизите вероятность поломки.

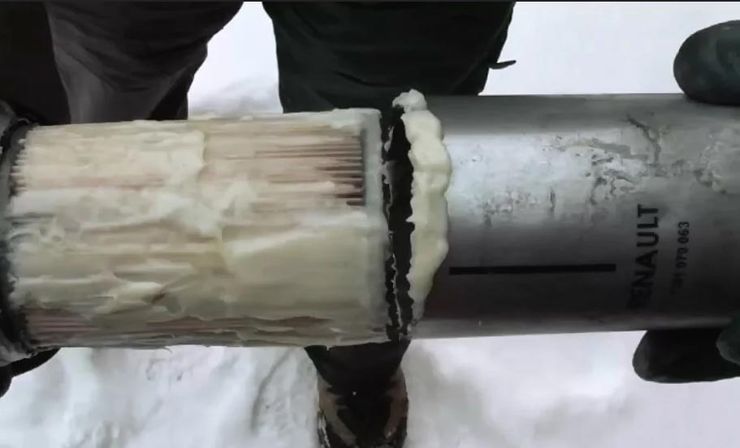

ЗАМЕРЗЛА СОЛЯРКА

Пожалуй, это самая частая причина остановки, если владелец автомобиля с дизельным мотором экономит на качестве топлива.

Ощутить процесс замерзания горючего нетрудно. Сначала двигатель перестает тянуть, начинает «тупить» и мотор глохнет. Чаще всего причиной проблем с топливоподачей оказывается «бодяжное» топливо с примесями летней солярки. Оно парафинизируется, выделяет твердые фракции, которые оседают на стенках топливных трубок и в сотах фильтра, мешая поступлению горючего.

Чтобы избежать подобных эксцессов, нужно заправляться только на проверенных заправках и пользоваться антигелями.
