3.2.9. Механическая характеристика асинхронного двигателя ( n = f (М) )

Из схемы замещения (см. рис. 3.16) имеем

;

.

Из условия получаем координату экстремальной (критической) точки

; .

Так как мало, то им можно пренебречь.

– формула Клосса.

Анализ механической характеристики (рис. 3.18).

Анализ выражения для определения момента показывает, что момент пропорционален квадрату приложенного напряжения, поэтому асинхронный двигатель очень критичен к изменению

Рис. 3.18. Механическая характеристика асинхронного двигателя

напряжения питания. Критический момент М кр не зависит от сопротивления обмотки ротора , а критическое скольжение S кр – от величины приложенного напряжения U . Асинхронный двигатель имеет малый пусковой момент, что создает проблемы при запуске двигателя под нагрузкой.

Изменения напряжения питания U и активного сопротивления R 2 влияют на механические характеристики асинхронного двигателя (рис. 3.19).

Рис. 3.19. Влияние U ( а) и R 2 ( б) на механическую

характеристику асинхронного двигателя

Область работы асинхронного двигателя. Включает в себя область устойчивой работы двигателя 1– 2 и неустойчивой работы 2– 3 (рис. 3.20). В области устойчивой работы проявляется свойство саморегуляции скорости.

Для оценки перегрузочной способности двигателя вводится коэффициент перегрузки

.

При попадании в область неустойчивой работы двигатель останавливается.

Асинхронный двигатель моментная характеристика

Электротехника и радиоэлектроника

Пестрикова И.Е., Лопатина Л.Г., Панарина И.В.

Омский государственный технический университет, Россия

Механическая характеристика асинхронного двигателя

В настоящее время асинхронные машины используются в основном в режиме двигателя. Машины мощностью больше 0,5 кВт обычно выполняются трёхфазными, а при меньшей мощности – однофазными.

Впервые конструкция трёхфазного асинхронного двигателя была разработана, создана и опробована русским инженером М.О. Доливо-Добровольским в 1889-1891 годах. Демонстрация первых двигателей состоялась на Международной электротехнической выставке во Франкфурте на Майне в сентябре 1891 года. На выставке было представлено три трёхфазных двигателя разной мощности. Самый мощный из них имел мощность 1,5 кВт и использовался для приведения во вращение генератора постоянного тока. Конструкция асинхронного двигателя, предложенная Доливо-Добровольским, оказалась очень удачной и является основным видом конструкции этих двигателей до настоящего времени.

За прошедшие годы асинхронные двигатели нашли очень широкое применение в различных отраслях промышленности и сельского хозяйства. Их используют в электроприводе металлорежущих станков, подъёмно-транспортных машин, транспортёров, насосов, вентиляторов. Маломощные двигатели используются в устройствах автоматики.

Широкое применение асинхронных двигателей объясняется их достоинствами по сравнению с другими двигателями: высокая надёжность, возможность работы непосредственно от сети переменного тока, простота обслуживания [1].

Для правильной эксплуатации асинхронного двигателя необходимо знать его характеристики. Одной из основных характеристик асинхронного двигателя, является механическая характеристика.

Механической характеристикой двигателя называется зависимость частоты вращения ротора от момента на валу n = f ( M 2). Так как при нагрузке момент холостого хода мал, то M 2 ≈ M и механическая характеристика представляется зависимостью n = f ( M ). Если учесть взаимосвязь s = ( n 1 — n ) / n 1, то механическую характеристику можно получить, представив ее графическую зависимость в координатах n и М (рис. 1).

Рис. 1. Механическая характеристика асинхронного двигателя

Естественная механическая характеристика асинхронного двигателя соответствует основной (паспортной) схеме его включения и номинальным параметрам питающего напряжения. Механические характеристики являются очень удобным и полезным инструментом при анализе статических и динамических режимов электропривода.

Пример расчета механической характеристики асинхронного двигателя. Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с напряжением = 380 В при = 50 Гц. Параметры двигателя: P н =14 кВт, nH =960 об/мин, cos φн=0,85, η H =0,88, кратность максимального момента k м=1,8.

Определить: номинальный ток в фазе обмотки статора, число пар полюсов, номинальное скольжение, номинальный момент на валу, критический момент, критическое скольжение и построить механическую характеристику двигателя.

Решение. Номинальная мощность, потребляемая из сети

P = P н / ηн = 14 / 0,88 = 16 кВт.

Номинальный ток, потребляемый из сети

Число пар полюсов

p = 60 f / n 1 = 60 х 50 / 1000 = 3,

где n 1 = 1000 – синхронная частота вращения, ближайшая к номинальной частоте n н= 960 об/мин.

s н = ( n 1 — n н) / n 1 = (1000 — 960 ) / 1000 = 0,04

Номинальный момент на валу двигателя

Мк = k м х Мн = 1,8 х 139,3 = 250,7 Н·м.

Критическое скольжение находим подставив М = Мн, s = s н и Мк / Мн = k м.

Для построения механической характеристики двигателя с помощью n = ( n 1 — s ) определим характерные точки: точка холостого хода s = 0, n = 1000 об/мин, М = 0, точка номинального режима SH = 0,04, N H = 960 об/мин, Мн = 139,3 Н·м и точка критического режима Sk = 0,132, Nk = 868 об/мин, Мк =250,7 Н·м.

Для точки пускового режима Sп = 1, n = 0 находим

По полученным данным строят механическую характеристику двигателя. Для более точного построения механической характеристики следует увеличить число расчетных точек и для заданных скольжений определить моменты и частоту вращения [2].

Построенная по паспортным данным двигателя механическая характеристика называется естественной. Если изменять величину подведенного напряжения, активное сопротивление ротора или другие параметры, то можно получить механические характеристики, отличные от естественной, которые называют искусственными.

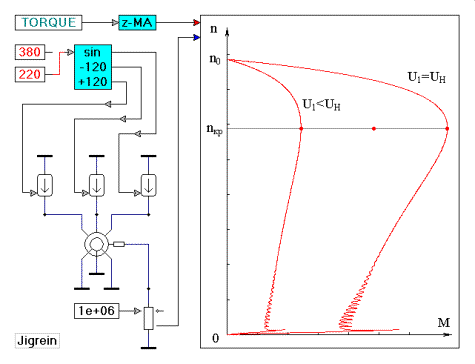

На рис. 2 приведены механические характеристики двигателя при разной величине подведенного напряжения.

Как следует из рис. 2 при понижении подведенного напряжения частота вращения магнитного поля n 0 остается неизменной, а уменьшается критический M кр и пусковой M пуск моменты, т.е. снижается перегрузочная способность и ухудшаются пусковые свойства двигателя. При понижении подведенного напряжения механическая характеристика становится мягче.

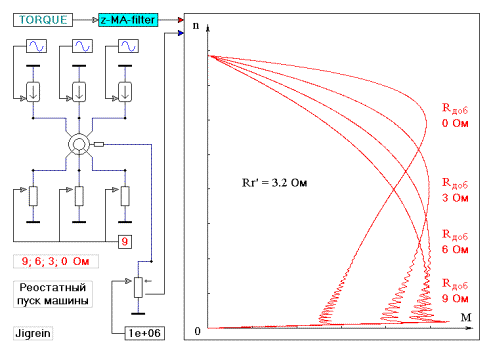

На рис. 3 приведены механические характеристики двигателя при разной величине активного сопротивления ротора.

Как следует из рис. 3 при увеличении активного сопротивления обмотки ротора за счет введения реостата R доб в цепь фазного ротора сохраняется неизменным M кр , т.е. сохраняется перегрузочная способность двигателя, но происходит увеличение пускового момента. Частота вращения в режиме идеального холостого хода остается неизменной, равной n 0 [3] . С увеличением активного сопротивления обмотки ротора механические характеристики становятся мягче, т.е. ухудшается устойчивость работы двигателя.

Большая Энциклопедия Нефти и Газа

Механическая характеристика — асинхронный электродвигатель

На рис. 7.10 приведены механические характеристики асинхронных электродвигателей . На рис. 7.10 показана естественная характеристика двигателя с короткозамкнутым ротором. [17]

Читать еще:  Двигатели змз стук толкателей

На рис. 50 показаны механические характеристики асинхронного электродвигателя , построенные по формуле крутящего момента. Этот случай синхронного вращения соответствует идеально — 0, му холостому ходу машины. [18]

На рис. 5.3 даны механические характеристики конденсаторных асинхронных электродвигателей в относительных единицах. Здесь m — момент, отнесенный к пусковому моменту при круговом поле, a v — отношение оборотов к синхронным оборотам при круговом поле. Как видно из рис. 5.3, изменяя коэффициент сигнала, можно получить любые обороты. Ценным качеством этого двигателя является также то, что пусковой момент пропорционален коэффициенту сигнала. [19]

На рис. 10.10 показаны механические характеристики асинхронного электродвигателя трехфазного тока . Эти характеристики имеют как нисходящий, так и восходящий участки кривой. [21]

На рис. 299 показана механическая характеристика асинхронного электродвигателя трехфазного тока . Механическая характеристика уИд Л4д ( со) асинхронного электродвигателя состоит из двух частей: первая — восходящая, неустойчивая — часть Оа расположена левее Мтах; вторая — устойчивая — часть ab — правее. При некотором значении угловой скорости со, соответствующей номинальному моменту М двигателя и номинальной скорости сон двигатель развивает максимальную мощность. Угловую скорость сос, при которой / Ид О, называют синхронной; с этой скоростью ротор вращается при холостом ходе. Точка а диаграммы определяет положение максимального опрокидывающего момента МШх и минимально допустимой угловой скорости comin рабочей части характеристики, а точка О определяет начальный пусковой момент М0 при нулевой угловой скорости ротора. Условия работы электродвигателей при низких скоростях вращения значительно ухудшаются. [22]

На рис. 299 показана механическая характеристика асинхронного электродвигателя трехфазного тока . Механическая характеристика Л1Д — Мд ( со) асинхронного электродвигателя состоит из двух частей: первая — восходящая, неустойчивая — часть Оа расположена левее УЙтах; вторая — устойчивая — часть ab — правее. При некотором значении угловой скорости со, соответствующей номинальному моменту Мн двигателя и номинальной скорости шн двигатель развивает максимальную мощность. Угловую скорость сос, при которой Мд О, называют синхронной; с этой скоростью ротор вращается при холостом ходе. Точка а диаграммы определяет положение максимального опрокидывающего момента МШах и минимально допустимой угловой скорости comin рабочей части характеристики, а точка О определяет начальный пусковой момент М0 при нулевой угловой скорости ротора. Условия работы электродвигателей при низких скоростях вращения значительно ухудшаются. [23]

На рис, 97 с изображена механическая характеристика двух-скоростного асинхронного электродвигателя . Она характеризует частоту вращения ротора в зависимости от величины и характера приложенной к нему нагрузки. На механической характеристике по оси ординат ( вверх) откладываются частота вращения ротора, по очи абсцисс ( вправо и влево от оси ординат) откладываются моменты: справа — реактивные, слева — активные. [25]

Построенная по ( 3 — 13) механическая характеристика асинхронного электродвигателя ( рис. 3 — 4) показывает, что увеличение скольжения машины от нуля до критического ( которое при отсутствии в роторе добавочного сопротивления обычно не превышает 0 15 — 0 2) сопровождается увеличением электромагнитного момента от 0 до УИМ, а дальнейший рост скольжения ведет к его уменьшению. Такой характер зависимости электромагнитного момента машины от скольжения объясняется зависимостью от скольжения не только величины тока ротора, но и его фазы. При увеличении скольжения, как показывает выражение ( 3 — 8), одновременно увеличивается как полный ток ротора, так и отношение его реактивной и активной составляющих, причем три SSK рост этого отношения является определяющим. [27]

В качестве примера на рис. 6.2 приведена механическая характеристика асинхронного электродвигателя , на которой движущий момент УИД и мощность Лгд показаны в виде функции угловой скорости со вала двигателя. [28]

Выражение ( 4 — 19) позволяет проанализировать изменение механической характеристики асинхронного электродвигателя в зависимости от напряжения питания, а также от изменения активных сопротивлений обмоток статора и ротора при колебаниях их температуры. Из уравнения ( 4 — 19) видно, что при постоянной скорости вращения ( sconst) вращающий момент асинхронного двигателя пропорционален второй степени питающею напряжения. На рис. 4 — 4 приведено семейство механических характеристик при колебаниях напряжения на 10 % от номинальной величины. [29]

Механическая характеристика асинхронного электродвигателя зависит от величины сопротивлений в цепи ротора и напряжения, подводимого к статору. Для изменения формы механической характеристики асинхронного электродвигателя могут применяться также схемы несимметричного включения. [30]

Асинхронный двигатель моментная характеристика

Введение

Асинхронный двигатель (АД) — электрический двигатель, нашедший очень широкое применение в различных отраслях промышленности и сельского хозяйства. АД с короткозамкнутым ротором обладает особенностями, обуславливающими его широкое распространение: простота в изготовлении, а это означает низкую начальную стоимость и высокую надежность; высокая эффективность вместе с низкими затратами на обслуживание приводят в итоге к низким общим эксплуатационным расходам; возможность работы непосредственно от сети переменного тока.

Режимы работы асинхронного электродвигателя

Двигатели с короткозамкнутым ротором — асинхронные машины, скорость которых зависит от частоты питающего напряжения, числа пар полюсов и нагрузки на валу. Как правило, при поддержании постоянного напряжения питания и частоты, если игнорируется изменение температуры, момент на валу будет зависеть от скольжения.

Вращающий момент АД можно определить по формуле Клосса:

, (1)

где , — критический момент, — критическое скольжение.

Кроме двигательного режима асинхронный двигатель имеет ещё три тормозных режима: а) генераторный тормозной с отдачей энергии в сеть; б) торможение противовключением; в) динамическое торможение.

При положительном скольжении машина с короткозамкнутым ротором будет действовать как двигатель, при отрицательном скольжении — как генератор. Из этого следует, что ток якоря двигателя с короткозамкнутым ротором будет зависеть только от скольжения. При выходе машины на синхронную скорость ток будет минимальным.

Читать еще:  Характеристики двигателя китайского скутера

Генераторное торможение АД с отдачей энергии в сеть наступает при частоте вращения ротора, превышающей синхронную. В этом режиме электродвигатель отдаёт в сеть активную энергию, а из сети в электродвигатель поступает реактивная энергия, необходимая для создания электромагнитного поля.

Механическая характеристика для генераторного режима является продолжением характеристики двигательного режима во второй квадрант осей координат.

Торможение противовключением соответствует направлению вращения магнитного поля статора, противоположному вращению ротора. В этом режиме скольжение больше единицы, а частота вращения ротора по отношению к частоте вращения поля статора — отрицательна. Ток в роторе, а следовательно, и в статоре достигает большой величины. Для ограничения этого тока в цепь ротора вводят добавочное сопротивление.

Режим торможения противовключением наступает при изменении направления вращения магнитного поля статора, в то время как ротор электродвигателя и соединённые с ним механизмы продолжают вращение по инерции. Этот режим возможен также и в случае, когда поле статора не меняет направления вращения, а ротор под действием внешнего момента изменяет направление вращения.

В данной статье рассмотрим построение механической характеристики асинхронного двигателя в двигательном режиме.

Построение механической характеристики с помощью модели

Паспортные данные АД ДМТ f 011-6у1: Uф =220 — номинальное фазное напряжение, В; p=3 — число пар полюсов обмоток; n=880 — скорость вращения номинальная, об/мин; Pн=1400 — мощность номинальная, Вт; Iн=5,3 — ток ротора номинальный, А; η = 0.615 — к.п.д. номинальный, %; cosφ = 0.65 — cos(φ) номинальный; J=0.021 — момент инерции ротора, кг·м 2 ; Ki = 5.25 — кратность пускового тока; Kп = 2.36 — кратность пускового момента; Kм = 2.68 — кратность критического момента.

Для исследования эксплуатационных режимов асинхронных двигателей используются рабочие и механические характеристики, которые определяются экспериментально или рассчитываются на основе схемы замещения (СЗ). Для применения СЗ (рис.1) необходимо знать её параметры:

  • R1, R2‘, RM — активные сопротивления фаз статора, ротора и ветви намагничивания;
  • X1, X2‘, XM — индуктивные сопротивления рассеяния фаз статора ротора и ветви намагничивания.

Эти параметры требуются для определения пусковых токов при выборе магнитных пускателей и контакторов, при выполнении защит от перегрузок, для регулирования и настройки системы управления электроприводом, для моделирования переходных процессов. Кроме того, они необходимы для расчета пускового режима АД, определения характеристик асинхронного генератора, а также при проектировании асинхронных машин с целью сопоставления исходных и проектных параметров [3].

Рис. 1. Схема замещения асинхронного двигателя

Воспользуемся методикой расчёта параметров схемы замещения [3] для определения активных и реактивных сопротивлений фаз статора и ротора. Значения коэффициента полезного действия и коэффициента мощности при частичных нагрузках, необходимые для расчётов, приведены в техническом каталоге [4 стр.10]: pf = 0.5 — коэффициент частичной нагрузки, %; Ppf = Pн·pf — мощность при частичной нагрузке, Вт; η _pf = 0.56 — к.п.д. при частичной нагрузке, %; cosφ_pf = 0.4 — cos(φ) при частичной нагрузке.

Значения сопротивлений в схеме замещения: X1=4.58 — реактивное сопротивление статора, Ом; X2‘=6.33 — реактивное сопротивление ротора, Ом; R1=3.32 — активное сопротивление статора, Ом; R2‘=6.77 — активное сопротивление ротора, Ом.

Построим механическую характеристику асинхронного двигателя по формуле Клосса (1).

Скольжение определяют из выражения вида:

, (2)

где — скорость вращения ротора АД, рад/сек,

синхронная скорость вращения:

. (3)

Критическая скорость вращения ротора:

. (4)

. (5)

Точку критического момента определим из выражения

. (6)

Пусковой момент определим по формуле Клосса при s=1:

. (7)

По произведенным расчетам построим механическую характеристику АД (рис. 4). Для ее проверки на практике проведем эксперимент.

Построение экспериментальной механической характеристики

При проведении эксперимента используется лабораторный стенд НТЦ-13.00.000 «Электропривод». Имеется система, состоящая из АД, к валу которого в качестве нагрузки подключен двигатель постоянного тока (ДПТ) независимого возбуждения. Необходимо построить механическую характеристику асинхронного двигателя, используя паспортные данные асинхронной и синхронной машин и показания датчиков. Имеем возможность изменять напряжение обмотки возбуждения ДПТ, измерять токи на якоре синхронного и асинхронного двигателя, частоту вращения вала. Подключим АД к источнику питания и будем нагружать его, изменяя ток обмотки возбуждения ДПТ. Проведя эксперимент, составим таблицу значений из показаний датчиков:

Таблица 1 Показания датчиков при нагрузке асинхронного двигателя

§79. Характеристики асинхронных двигателей

Характеристики асинхронных двигателей.

Для правильной эксплуатации асинхронного двигателя необходимо знать его характеристики: механическую и рабочие.

Механическая характеристика.

Зависимость частоты вращения ротора от нагрузки (вращающегося момента на валу) называется механической характеристикой асинхронного двигателя (рис. 262, а). При номинальной нагрузке частота вращения для различных двигателей обычно составляет 98—92,5 % частоты вращения n1 (скольжение sном = 2 – 7,5 %). Чем больше нагрузка, т. е. вращающий момент, который должен развивать двигатель, тем меньше частота вращения ротора.

Как показывает кривая на рис. 262, а, частота вращения асинхронного двигателя лишь незначительно снижается при увеличении нагрузки в диапазоне от нуля до наибольшего ее значения. Поэтому говорят, что такой двигатель обладает жесткой механической характеристикой.

Наибольший вращающий момент Mmax двигатель развивает при некотором скольжении skp, составляющем 10—20%. Отношение Mmax/Mном определяет перегрузочную способность двигателя, а отношение Мпном — его пусковые свойства.

Рис. 262. Механические характеристики асинхронного двигателя: а — естественная; б — при включении пускового реостата

Двигатель может устойчиво работать только при обеспечении саморегулирования, т. е. автоматическом установлении равновесия между приложенным к валу моментом нагрузки Мвн и моментом М, развиваемым двигателем. Этому условию соответствует верхняя часть характеристики до достижения Mmax (до точки В).

Если нагрузочный момент Мвн превысит момент Mmax, то двигатель теряет устойчивость и останавливается, при этом по обмоткам машины будет длительно проходить ток в 5—7 раз больше номинального, и они могут сгореть.

Читать еще:  Что такое прокладка поддона картера двигателя

При включении в цепь обмоток ротора пускового реостата получаем семейство механических характеристик (рис. 262,б). Характеристика 1 при работе двигателя без пускового реостата называется естественной. Характеристики 2, 3 и 4, получаемые при подключении к обмотке ротора двигателя реостата с сопротивлениями R1п (кривая 2), R2п (кривая 3) и R3п (кривая 4), называют реостатными механическими характеристиками.

При включении пускового реостата механическая характеристика становится более мягкой (более крутопадающей), так как увеличивается активное сопротивление цепи ротора R2 и возрастает sкp. При этом уменьшается пусковой ток. Пусковой момент Мп также зависит от R2. Можно так подобрать сопротивление реостата, чтобы пусковой момент Мп был равен наибольшему Мmax.

В двигателе с повышенным пусковым моментом естественная механическая характеристика приближается по своей форме к характеристике двигателя с включенным пусковым реостатом. Вращающий момент двигателя с двойной беличьей клеткой равен сумме двух моментов, создаваемых рабочей и пусковой клетками.

Поэтому характеристику 1 (рис. 263) можно получить путем суммирования характеристик 2 и 3, создаваемых этими клетками. Пусковой момент Мп такого двигателя значительно больше, чем момент М’п обычного короткозамкнутого двигателя. Механическая характеристика двигателя с глубокими пазами такая же, как и у двигателя с двойной беличьей клеткой.

Рис. 263. Механическая характеристика асинхронного двигателя с повышенным пусковым моментом (с двойной беличьей клеткой)

Рабочие характеристики.

Рабочими характеристиками асинхронного двигателя называются зависимости частоты вращения n (или скольжения s), момента на валу М2, тока статора I1 коэффициента полезного действия η и cosφ1, от полезной мощности Р2 = Рmx при номинальных значениях напряжения U1 и частоты f1 (рис. 264).

Рис. 264. Рабочие характеристики асинхронного двигателя

Они строятся только для зоны практической устойчивой работы двигателя, т. е. от скольжения, равного нулю, до скольжения, превышающего номинальное на 10—20%. Частота вращения n с ростом отдаваемой мощности Р2 изменяется мало, так же как и в механической характеристике; вращающий момент на валу М2 пропорционален мощности Р2, он меньше электромагнитного момента М на значение тормозящего момента Мтр, создаваемого силами трения.

Ток статора I1, возрастает с увеличением отдаваемой мощности, но при Р2 = 0 имеется некоторый ток холостого хода I. К. п. д. изменяется примерно так же, как и в трансформаторе, сохраняя достаточно большое значение в сравнительно широком диапазоне нагрузки.

Наибольшее значение к. п. д. для асинхронных двигателей средней и большой мощности составляет 0,75—0,95 (машины большой мощности имеют соответственно больший к. п. д.). Коэффициент мощности cosφ1 асинхронных двигателей средней и большой мощности при полной нагрузке равен 0,7—0,9.

Следовательно, они загружают электрические станции и сети значительными реактивными токами (от 70 до 40% номинального тока), что является существенным недостатком этих двигателей.

При нагрузках 25—50 % номинальной, которые часто встречаются при эксплуатации различных механизмов, коэффициент мощности уменьшается до неудовлетворительных с энергетической точки зрения значений (0,5—0,75).

При снятии нагрузки с двигателя коэффициент мощности уменьшается до значений 0,25—0,3, поэтому нельзя допускать работу асинхронных двигателей при холостом ходе и значительных недогрузках.

Работа при пониженном напряжении и обрыве одной из фаз.

Понижение напряжения сети не оказывает существенного влияния на частоту вращения ротора асинхронного двигателя. Однако в этом случае сильно уменьшается наибольший вращающий момент, который может развить асинхронный двигатель (при понижении напряжения на 30% он уменьшается примерно в 2 раза). Поэтому при значительном падении напряжения двигатель может остановиться, а при низком напряжении — не включиться в работу.

На э. п. с. переменного тока при уменьшении напряжения в контактной сети соответственно уменьшается и напряжение в трехфазной сети, от которой питаются асинхронные двигатели, приводящие во вращение вспомогательные машины (вентиляторы, компрессоры, насосы).

Для того чтобы обеспечить нормальную работу асинхронных двигателей при пониженном напряжении (они должны нормально работать при уменьшении напряжения до 0,75Uном), мощность всех двигателей вспомогательных машин на э. п. с. берется примерно в 1,5—1,6 раза большей, чем это необходимо для привода их при номинальном напряжении.

Такой запас по мощности необходим также из-за некоторой несимметрии фазных напряжений, так как на э. п. с. асинхронные двигатели питаются не от трехфазного генератора, а от расщепителя фаз.

При несимметрии напряжений фазные токи двигателя будут неодинаковы и сдвиг между ними по фазе не будет равен 120°. В результате по одной из фаз будет протекать больший ток, вызывающий увеличенный нагрев обмоток данной фазы. Это заставляет ограничивать нагрузку двигателя по сравнению с работой его при симметричном напряжении.

Кроме того, при несимметрии напряжений возникает не круговое, а эллиптическое вращающееся магнитное поле и несколько изменяется форма механической характеристики двигателя. При этом уменьшаются его наибольший и пусковой моменты.

Несимметрию напряжений характеризуют коэффициентом несимметрии, который равен среднему относительному (в процентах) отклонению напряжений в отдельных фазах от среднего (симметричного) напряжения. Систему трехфазных напряжений принято считать практически симметричной, если этот коэффициент меньше 5 %.

При обрыве одной из фаз двигатель продолжает работать, но по неповрежденным фазам будут протекать повышенные токи, вызывающие увеличенный нагрев обмоток; такой режим не должен допускаться. Пуск двигателя с оборванной фазой невозможен, так как при этом не создается вращающееся магнитное поле, вследствие чего ротор двигателя не будет вращаться.

Использование асинхронных двигателей для привода вспомогательных машин э. п. с. обеспечивает значительные преимущества по сравнению с двигателями постоянного тока. При уменьшении напряжения в контактной сети частота вращения асинхронных двигателей, а следовательно, и подача компрессоров, вентиляторов, насосов практически не изменяются. В двигателях же постоянного тока частота вращения пропорциональна питающему напряжению, поэтому подача этих машин существенно уменьшается.
